苏科版八上 第四章 第5课时 凸透镜成像的规律(2) 课时训练

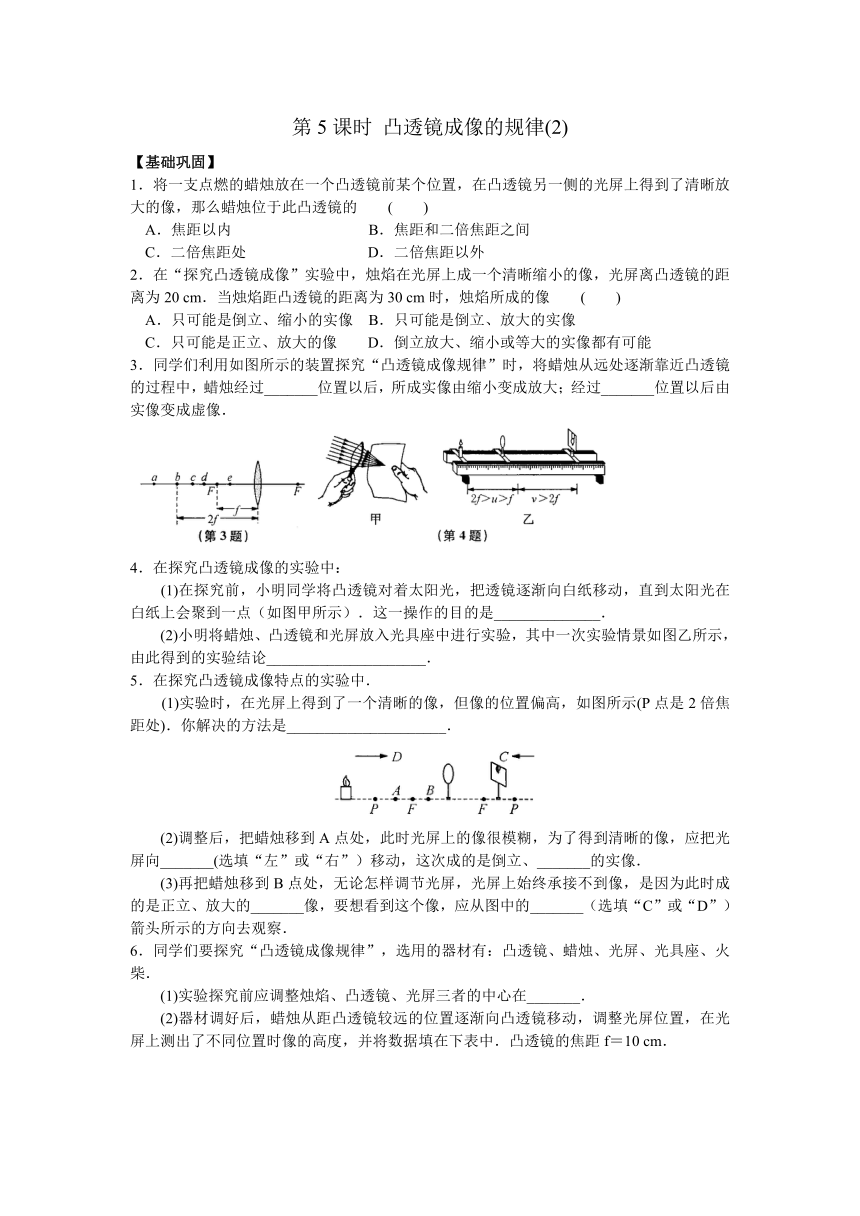

第5课时 凸透镜成像的规律(2)
【基础巩固】
1．将一支点燃的蜡烛放在一个凸透镜前某个位置，在凸透镜另一侧的光屏上得到了清晰放大的像，那么蜡烛位于此凸透镜的 ( )
A．焦距以内 　　　　　　　B．焦距和二倍焦距之间
C．二倍焦距处 　　　　　　 D．二倍焦距以外
2．在“探究凸透镜成像”实验中，烛焰在光屏上成一个清晰缩小的像，光屏离凸透镜的距离为20 cm．当烛焰距凸透镜的距离为30 cm时，烛焰所成的像 ( )
A．只可能是倒立、缩小的实像 B．只可能是倒立、放大的实像
C．只可能是正立、放大的像 D．倒立放大、缩小或等大的实像都有可能
3．同学们利用如图所示的装置探究“凸透镜成像规律”时，将蜡烛从远处逐渐靠近凸透镜的过程中，蜡烛经过_______位置以后，所成实像由缩小变成放大；经过_______位置以后由实像变成虚像．
4．在探究凸透镜成像的实验中：
　 (1)在探究前，小明同学将凸透镜对着太阳光，把透镜逐渐向白纸移动，直到太阳光在白纸上会聚到一点（如图甲所示）．这一操作的目的是______________．
(2)小明将蜡烛、凸透镜和光屏放入光具座中进行实验，其中一次实验情景如图乙所示，由此得到的实验结论_____________________．
5．在探究凸透镜成像特点的实验中．
(1)实验时，在光屏上得到了一个清晰的像，但像的位置偏高，如图所示(P点是2倍焦距处)．你解决的方法是_____________________．
(2)调整后，把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向_______(选填“左”或“右”）移动，这次成的是倒立、_______的实像．
(3)再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终承接不到像，是因为此时成的是正立、放大的_______像，要想看到这个像，应从图中的_______（选填“C”或“D”）箭头所示的方向去观察．
6．同学们要探究“凸透镜成像规律”，选用的器材有：凸透镜、蜡烛、光屏、光具座、火柴．
(1)实验探究前应调整烛焰、凸透镜、光屏三者的中心在_______．
(2)器材调好后，蜡烛从距凸透镜较远的位置逐渐向凸透镜移动，调整光屏位置，在光屏上测出了不同位置时像的高度，并将数据填在下表中．凸透镜的焦距f＝10 cm．

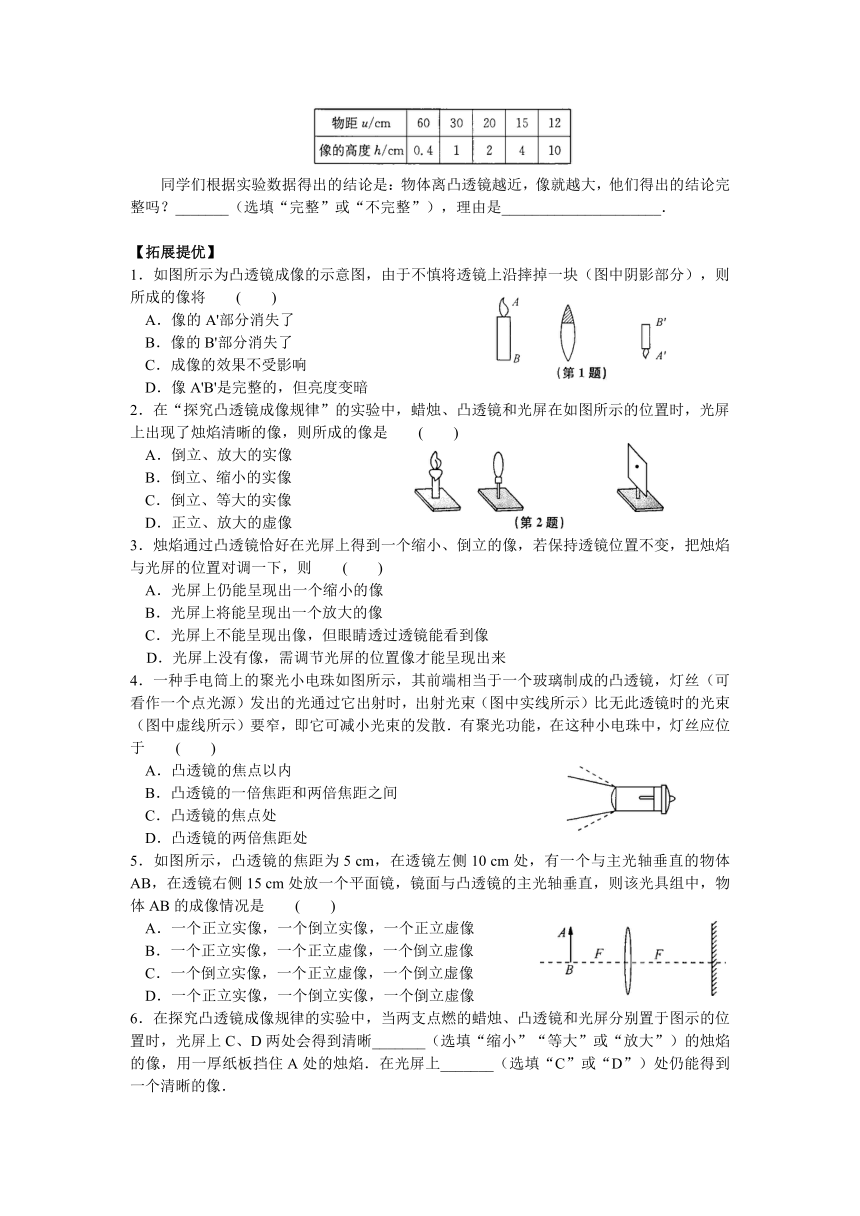

同学们根据实验数据得出的结论是：物体离凸透镜越近，像就越大，他们得出的结论完整吗？_______（选填“完整”或“不完整”），理由是_____________________．
【拓展提优】
1．如图所示为凸透镜成像的示意图，由于不慎将透镜上沿摔掉一块（图中阴影部分），则所成的像将 ( )
A．像的A'部分消失了
B．像的B'部分消失了
C．成像的效果不受影响
D．像A'B'是完整的，但亮度变暗
2．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在如图所示的位置时，光屏上出现了烛焰清晰的像，则所成的像是 ( )
A．倒立、放大的实像
　B．倒立、缩小的实像
C．倒立、等大的实像
D．正立、放大的虚像
3．烛焰通过凸透镜恰好在光屏上得到一个缩小、倒立的像，若保持透镜位置不变，把烛焰与光屏的位置对调一下，则 ( )
A．光屏上仍能呈现出一个缩小的像
B．光屏上将能呈现出一个放大的像
C．光屏上不能呈现出像，但眼睛透过透镜能看到像
D．光屏上没有像，需调节光屏的位置像才能呈现出来
4．一种手电筒上的聚光小电珠如图所示，其前端相当于一个玻璃制成的凸透镜，灯丝（可看作一个点光源）发出的光通过它出射时，出射光束（图中实线所示）比无此透镜时的光束（图中虚线所示）要窄，即它可减小光束的发散．有聚光功能，在这种小电珠中，灯丝应位于 ( )
A．凸透镜的焦点以内
B．凸透镜的一倍焦距和两倍焦距之间
C．凸透镜的焦点处
D．凸透镜的两倍焦距处
5．如图所示，凸透镜的焦距为5 cm，在透镜左侧10 cm处，有一个与主光轴垂直的物体AB，在透镜右侧15 cm处放一个平面镜，镜面与凸透镜的主光轴垂直，则该光具组中，物体AB的成像情况是 ( )
A．一个正立实像，一个倒立实像，一个正立虚像
B．一个正立实像，一个正立虚像，一个倒立虚像
C．一个倒立实像，一个正立虚像，一个倒立虚像
D．一个正立实像，一个倒立实像，一个倒立虚像
6．在探究凸透镜成像规律的实验中，当两支点燃的蜡烛、凸透镜和光屏分别置于图示的位置时，光屏上C、D两处会得到清晰_______（选填“缩小”“等大”或“放大”）的烛焰的像，用一厚纸板挡住A处的烛焰．在光屏上_______（选填“C”或“D”）处仍能得到一个清晰的像．
7．在利用光具座进行凸透镜成像的实验探究中：
　 (1)如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，由图可知，凸透镜对光线具有_______作用，该凸透镜的焦距是_______cm．
(2)将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：_____________________．
(3)调整后，把烛焰放在距凸透镜16 cm处时（如图乙所示），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、_______（选填“放大”或“缩小”）的实像；如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向_______（选填“靠近”或“远离”）透镜的方向移动．
8．某小组在探究凸透镜成像规律时，不小心将透镜掉在地上碎成三块．他们不知道碎镜片的焦距是否与原透镜相等，于是选取其中一块镜片，准备测量其焦距．
(1)请你设计一个简单实验，测量所选镜片的焦距，所用的主要器材有_______；在下图中画出你所设计的实验示意图．（图中镜片已画出）
(2)测量后，发现这块镜片的焦距与原透镜相等，由此他们得出“每块镜片的焦距都与原透镜相等”的结论，他们这种推断方法存在的主要问题是______________．
参考答案
【基础巩固】
1．B　2．D　 3．b点　F点　4．(1)为了测凸透镜的焦距　(2)物体在二倍焦距以内一倍焦距以外，成倒立、放大的实像　5．(1)将蜡烛位置向上移　(2)右 放大　(3)虚　C
6．(1)同一高度上（或同一水平直线上） (2)不完整 此结论只适合于凸透镜成实像时，不适合凸透镜成虚像时
【拓展提优】
1．D　 2．A 　3．B 　4．A　 5．D
6．缩小　C 　
7．(1)会聚 11　(2)蜡烛放在了凸透镜焦点以内（或蜡烛、凸透镜和光屏三者的中心不在同一条直线上） (3)放大　靠近　
8．(1)平行光源、光屏、刻度尺 （如图所示）　(2)只测一块镜片的焦距，实验结果具有偶然性
