第十五章电功和电热巩固（3）苏科版物理九年级下册（含答案）

第十五章电功和电热 巩固（3）苏科版物理九年级下册
姓名：___________班级：___________
一、单选题

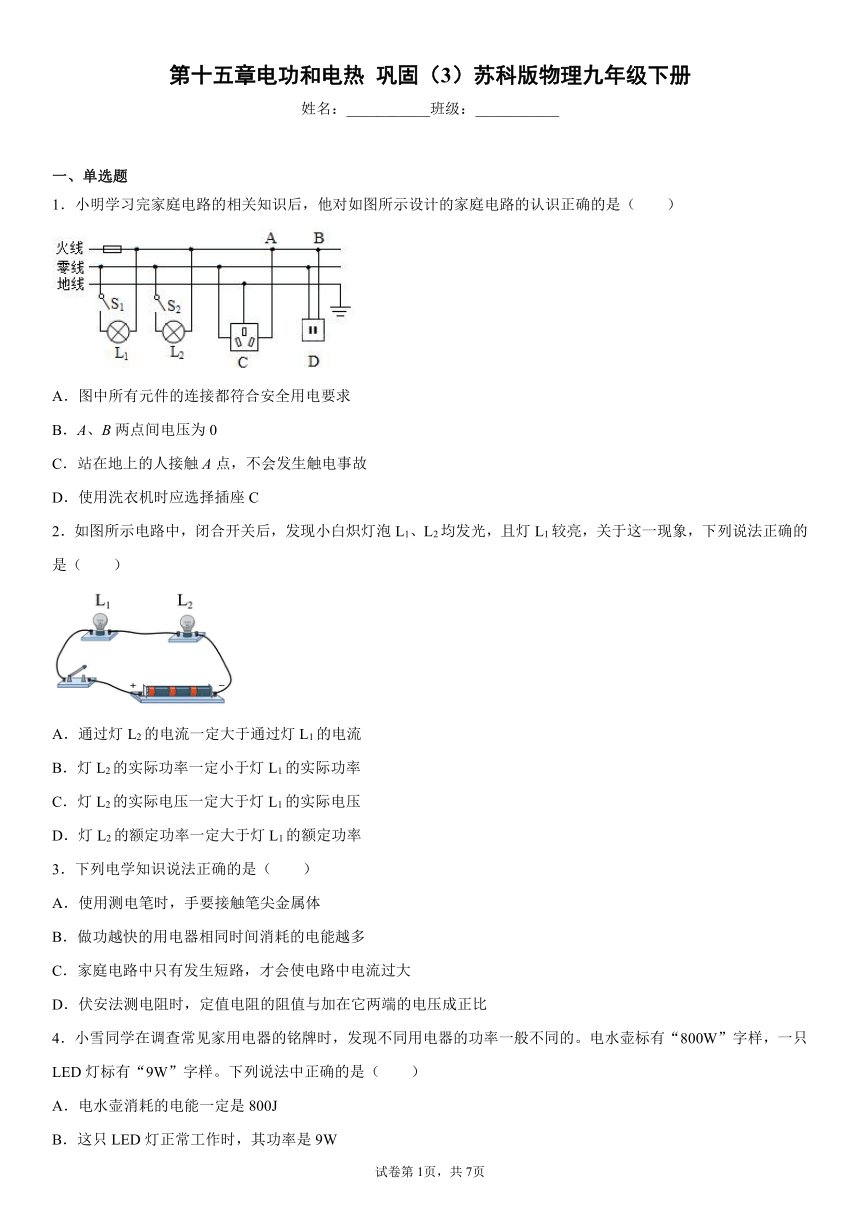

1．小明学习完家庭电路的相关知识后，他对如图所示设计的家庭电路的认识正确的是（　　）
A．图中所有元件的连接都符合安全用电要求
B．A、B两点间电压为0
C．站在地上的人接触A点，不会发生触电事故
D．使用洗衣机时应选择插座C
2．如图所示电路中，闭合开关后，发现小白炽灯泡L1、L2均发光，且灯L1较亮，关于这一现象，下列说法正确的是（　　）
A．通过灯L2的电流一定大于通过灯L1的电流
B．灯L2的实际功率一定小于灯L1的实际功率
C．灯L2的实际电压一定大于灯L1的实际电压
D．灯L2的额定功率一定大于灯L1的额定功率
3．下列电学知识说法正确的是（　　）
A．使用测电笔时，手要接触笔尖金属体
B．做功越快的用电器相同时间消耗的电能越多
C．家庭电路中只有发生短路，才会使电路中电流过大
D．伏安法测电阻时，定值电阻的阻值与加在它两端的电压成正比
4．小雪同学在调查常见家用电器的铭牌时，发现不同用电器的功率一般不同的。电水壶标有“800W”字样，一只LED灯标有“9W”字样。下列说法中正确的是（　　）
A．电水壶消耗的电能一定是800J
B．这只LED灯正常工作时，其功率是9W
C．把电水壶接到110V电压下工作，其实际功率一定是800W
D．电水壶和LED灯都正常工作时，电流通过电水壶做功更快

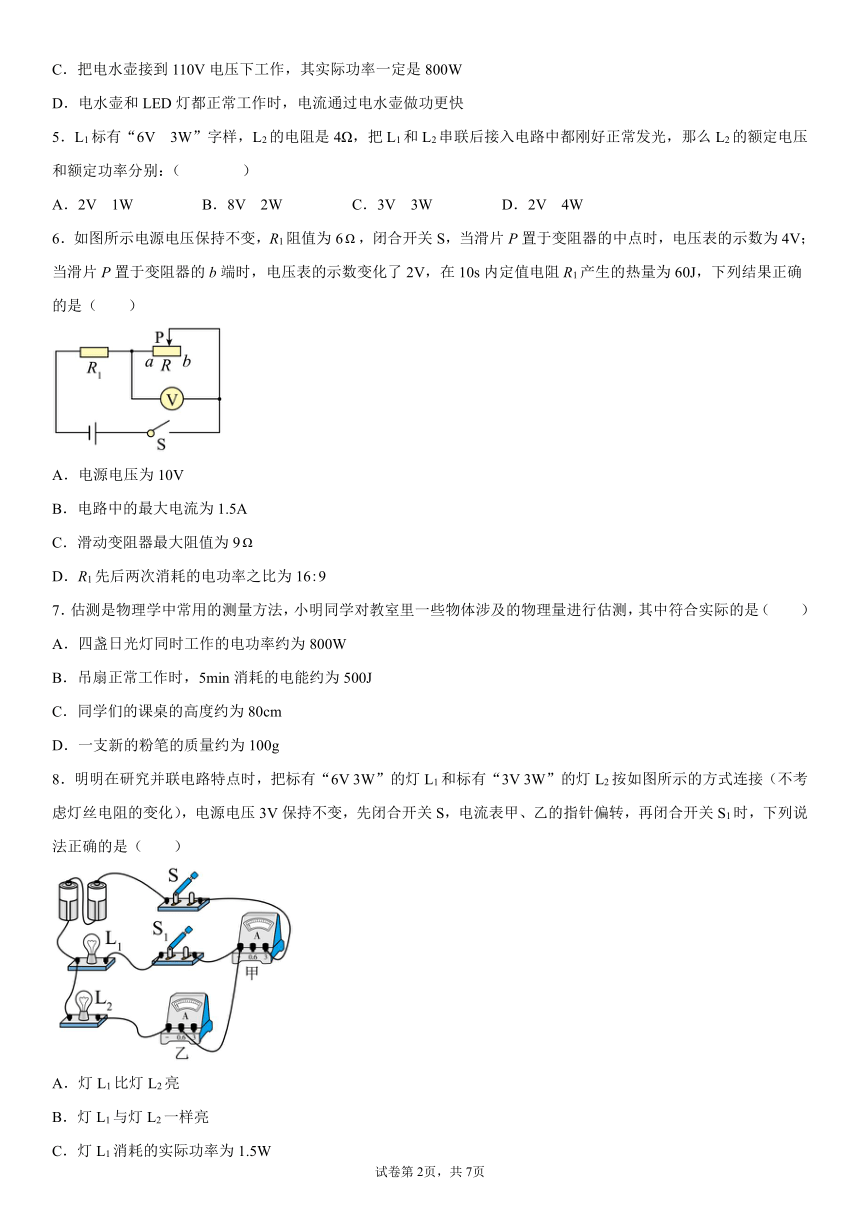

5．L1标有“6V 3W”字样，L2的电阻是4Ω，把L1和L2串联后接入电路中都刚好正常发光，那么L2的额定电压和额定功率分别：（ ）
A．2V 1W B．8V 2W C．3V 3W D．2V 4W
6．如图所示电源电压保持不变，R1阻值为6，闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J，下列结果正确的是（　　）
A．电源电压为10V
B．电路中的最大电流为1.5A
C．滑动变阻器最大阻值为9
D．R1先后两次消耗的电功率之比为16:9
7．估测是物理学中常用的测量方法，小明同学对教室里一些物体涉及的物理量进行估测，其中符合实际的是（ ）
A．四盏日光灯同时工作的电功率约为800W
B．吊扇正常工作时，5min消耗的电能约为500J
C．同学们的课桌的高度约为80cm
D．一支新的粉笔的质量约为100g
8．明明在研究并联电路特点时，把标有“6V 3W”的灯L1和标有“3V 3W”的灯L2按如图所示的方式连接（不考虑灯丝电阻的变化），电源电压3V保持不变，先闭合开关S，电流表甲、乙的指针偏转，再闭合开关S1时，下列说法正确的是（　　）
A．灯L1比灯L2亮
B．灯L1与灯L2一样亮
C．灯L1消耗的实际功率为1.5W
D．电流表甲示数变大，电流表乙示数不变

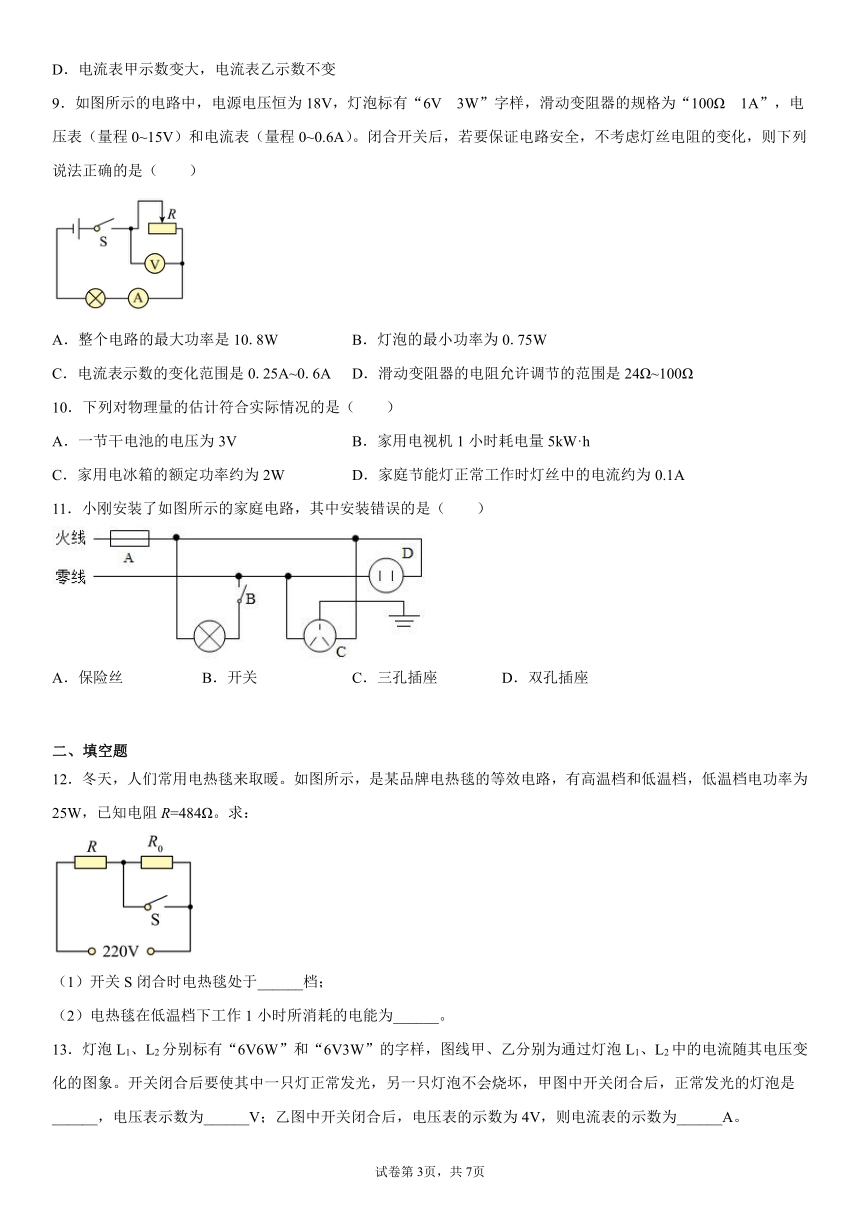

9．如图所示的电路中，电源电压恒为18V，灯泡标有“6V 3W”字样，滑动变阻器的规格为“100Ω 1A”，电压表（量程0~15V）和电流表（量程0~0.6A）。闭合开关后，若要保证电路安全，不考虑灯丝电阻的变化，则下列说法正确的是（　　）
A．整个电路的最大功率是10.8W B．灯泡的最小功率为0.75W
C．电流表示数的变化范围是0.25A~0.6A D．滑动变阻器的电阻允许调节的范围是24Ω~100Ω
10．下列对物理量的估计符合实际情况的是（　　）
A．一节干电池的电压为3V B．家用电视机1小时耗电量5kW·h
C．家用电冰箱的额定功率约为2W D．家庭节能灯正常工作时灯丝中的电流约为0.1A
11．小刚安装了如图所示的家庭电路，其中安装错误的是（　　）
A．保险丝 B．开关 C．三孔插座 D．双孔插座
二、填空题
12．冬天，人们常用电热毯来取暖。如图所示，是某品牌电热毯的等效电路，有高温档和低温档，低温档电功率为25W，已知电阻R=484Ω。求：
（1）开关S闭合时电热毯处于______档；
（2）电热毯在低温档下工作1小时所消耗的电能为______。

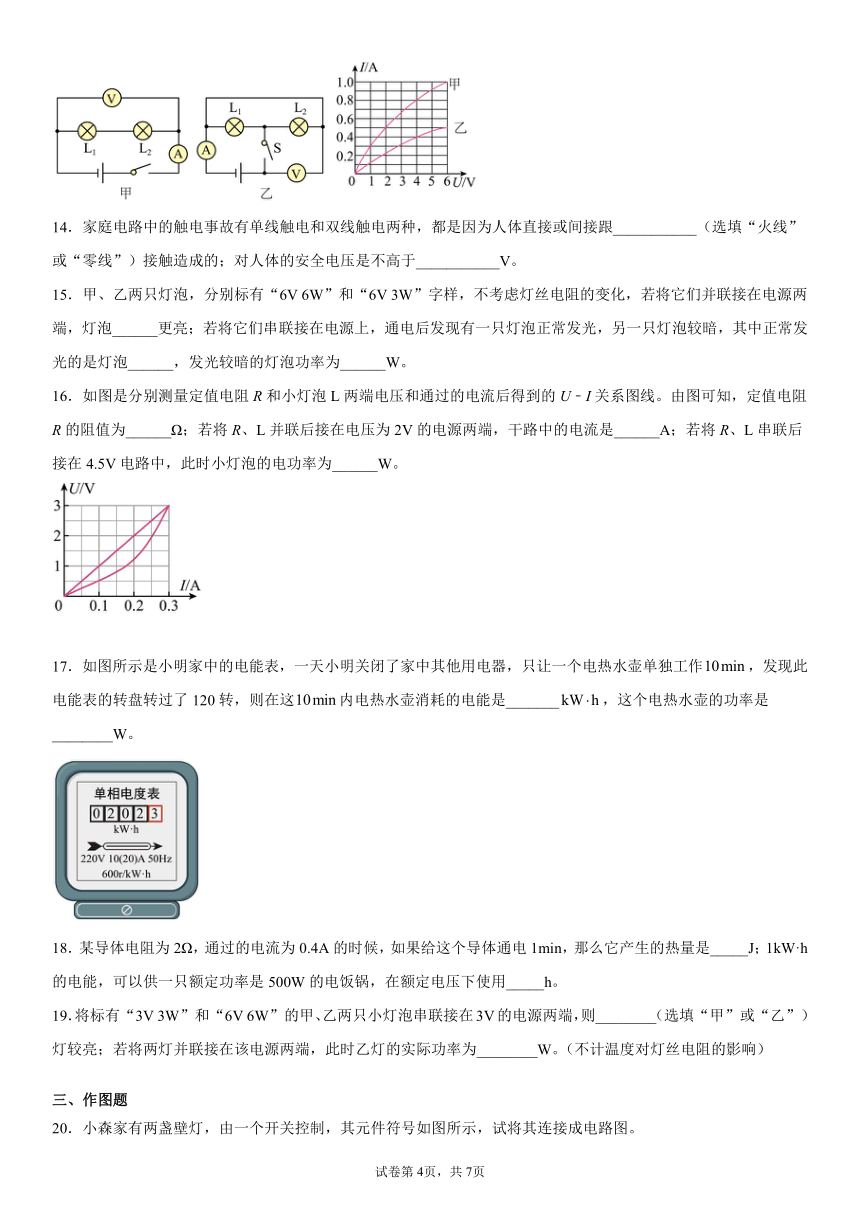

13．灯泡L1、L2分别标有“6V6W”和“6V3W”的字样，图线甲、乙分别为通过灯泡L1、L2中的电流随其电压变化的图象。开关闭合后要使其中一只灯正常发光，另一只灯泡不会烧坏，甲图中开关闭合后，正常发光的灯泡是______，电压表示数为______V；乙图中开关闭合后，电压表的示数为4V，则电流表的示数为______A。
14．家庭电路中的触电事故有单线触电和双线触电两种，都是因为人体直接或间接跟___________（选填“火线”或“零线”）接触造成的；对人体的安全电压是不高于___________V。
15．甲、乙两只灯泡，分别标有“6V 6W”和“6V 3W”字样，不考虑灯丝电阻的变化，若将它们并联接在电源两端，灯泡______更亮；若将它们串联接在电源上，通电后发现有一只灯泡正常发光，另一只灯泡较暗，其中正常发光的是灯泡______，发光较暗的灯泡功率为______W。
16．如图是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U﹣I关系图线。由图可知，定值电阻R的阻值为______Ω；若将R、L并联后接在电压为2V的电源两端，干路中的电流是______A；若将R、L串联后接在4.5V电路中，此时小灯泡的电功率为______W。
17．如图所示是小明家中的电能表，一天小明关闭了家中其他用电器，只让一个电热水壶单独工作，发现此电能表的转盘转过了120转，则在这内电热水壶消耗的电能是_______，这个电热水壶的功率是________W。
18．某导体电阻为2Ω，通过的电流为0.4A的时候，如果给这个导体通电1min，那么它产生的热量是_____J；1kW·h的电能，可以供一只额定功率是500W的电饭锅，在额定电压下使用_____h。
19．将标有“3V 3W”和“6V 6W”的甲、乙两只小灯泡串联接在3V的电源两端，则________（选填“甲”或“乙”）灯较亮；若将两灯并联接在该电源两端，此时乙灯的实际功率为________W。（不计温度对灯丝电阻的影响）
三、作图题

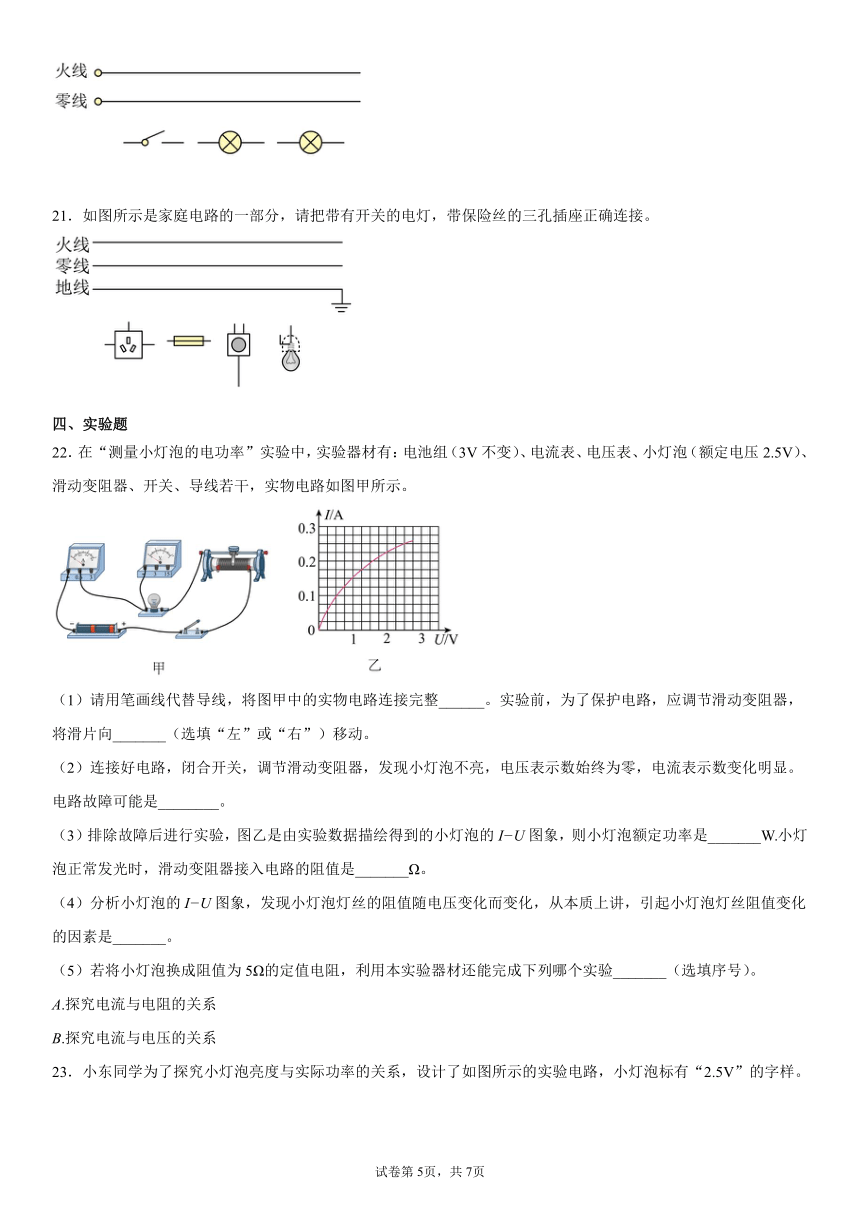

20．小森家有两盏壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。
21．如图所示是家庭电路的一部分，请把带有开关的电灯，带保险丝的三孔插座正确连接。
四、实验题
22．在“测量小灯泡的电功率”实验中，实验器材有：电池组（3V不变）、电流表、电压表、小灯泡（额定电压2.5V）、滑动变阻器、开关、导线若干，实物电路如图甲所示。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整______。实验前，为了保护电路，应调节滑动变阻器，将滑片向_______（选填“左”或“右”）移动。
（2）连接好电路，闭合开关，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，电流表示数变化明显。电路故障可能是________。
（3）排除故障后进行实验，图乙是由实验数据描绘得到的小灯泡的I U图象，则小灯泡额定功率是_______W.小灯泡正常发光时，滑动变阻器接入电路的阻值是_______Ω。
（4）分析小灯泡的I U图象，发现小灯泡灯丝的阻值随电压变化而变化，从本质上讲，引起小灯泡灯丝阻值变化的因素是_______。
（5）若将小灯泡换成阻值为5Ω的定值电阻，利用本实验器材还能完成下列哪个实验_______（选填序号）。
A.探究电流与电阻的关系
B.探究电流与电压的关系
23．小东同学为了探究小灯泡亮度与实际功率的关系，设计了如图所示的实验电路，小灯泡标有“2.5V”的字样。
（1）如图是小东连接的实验电路，连好后他发现图中有一很导线连接错误，请你在这根导线上打“×”，并在图中改正______；
（2）电路连接正确后，闭合开关，发现小灯泡不亮，而电流表有示数，电压表没有示数，则可能的故障是_________；
（3）排除故障后，小东进行了4次测量，并将有关数据及现象记录在下表中。分析表中数据，要完成第三次实验，与第二次实验相比，滑动变阻器连入电路的阻值_________（选填“更大”“更小”或“相等”）。小东测得小灯泡的额定功率为_________W，另一位同学认为，无需测量，也能计算出小灯泡的额定功率。他利用第一次实验测量的数据，计算出0.5V电压下小灯泡的电阻R，再根据计算小灯泡在2.5V下的额定功率。那么按此方案算出的小灯泡的额定功率与小东测量的额定功率相比________（选填“偏大”“偏小”或“相等”）。造成上述偏差的原因是小灯泡的电阻受_________（选填“温度”“电压”或“电流”）的影响；
实验序号 电压U/V 电流I/A 电功率P/W 灯泡的亮度
1 0.5 0.16 0.08 不亮
2 1.7 0.24 0.41 较暗
3 2.5 0.28 正常
4 3.0 0.30 0.90 很亮
（4）小东认为，为了得到小灯泡准确的额定功率。应求出上述表格中多组小灯泡电功率的平均值作为小灯泡的额定功率，这种数据处理方法是_________（选填“正确”或“错误”）的；
（5）某实验小组由于电压表被损坏，又想出一种测量小灯泡额定功率的方法，电路设计如图13所示，其中R0为阻值已知的定值电阻，请将以下实验步骤补充完整；
①检查电路无误后，闭合开关S、S1，断开S2，调节滑动变阻器滑片直至电流表示数为I1时，小灯泡正常发光；
②滑动变阻器滑片不动，断开S1，闭合S2，读出电流表的示数为I2；
③小灯泡的额定功率P额=________（用R0、I1、I2表示）。
五、计算题
24．如图所示电路，电源电压恒定不变。灯泡L标有“3V·1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R标有“30Ω 1A”字样。电压表量程为0~3V，电流表量程为0~0.6A。求：
（1）灯泡L正常工作时的电流为多少？
（2）闭合开关S，滑片调节到某一位置时，电压表示数为2.7V，电流表示数为0.3A，此时电路总功率为多少？
（3）闭合开关S，在确保电路安全的情况下，滑动变阻器R的取值范围为多少？
25．电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下数据及图所示的电路原理图。
热水箱容量 2L
额定电压 220V
加热时的功率 400W
保温时的功率 40W
（1）求电阻R1、R2的阻值；
（2）求电热饮水机在加热状态下的工作电流；
（3）电热饮水机在加热状态下的1min消耗的电能。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
2．B
3．B
4．BD
5．A
6．D
7．C
8．D
9．B
10．D
11．B
12．高温
13．L2 8 1.2
14．火线 36
15．甲 乙 1.5
16．10 0.45 0.5
17．0.2 1200
18．19.2 2
19．乙 1.5
20．
21．
22． 左 小灯泡短路 0.625 2 温度 B
23． 灯泡短路 更小 0.7 偏大 温度 错误
24．（1）；（2）；（3）
25．（1）134Ω，1210Ω；（2）1.82A；（3）2400J
