第十五章电功和电热巩固苏科版物理九年级下册（含答案）

第十五章电功和电热巩固苏科版物理九年级下册
一：选择题

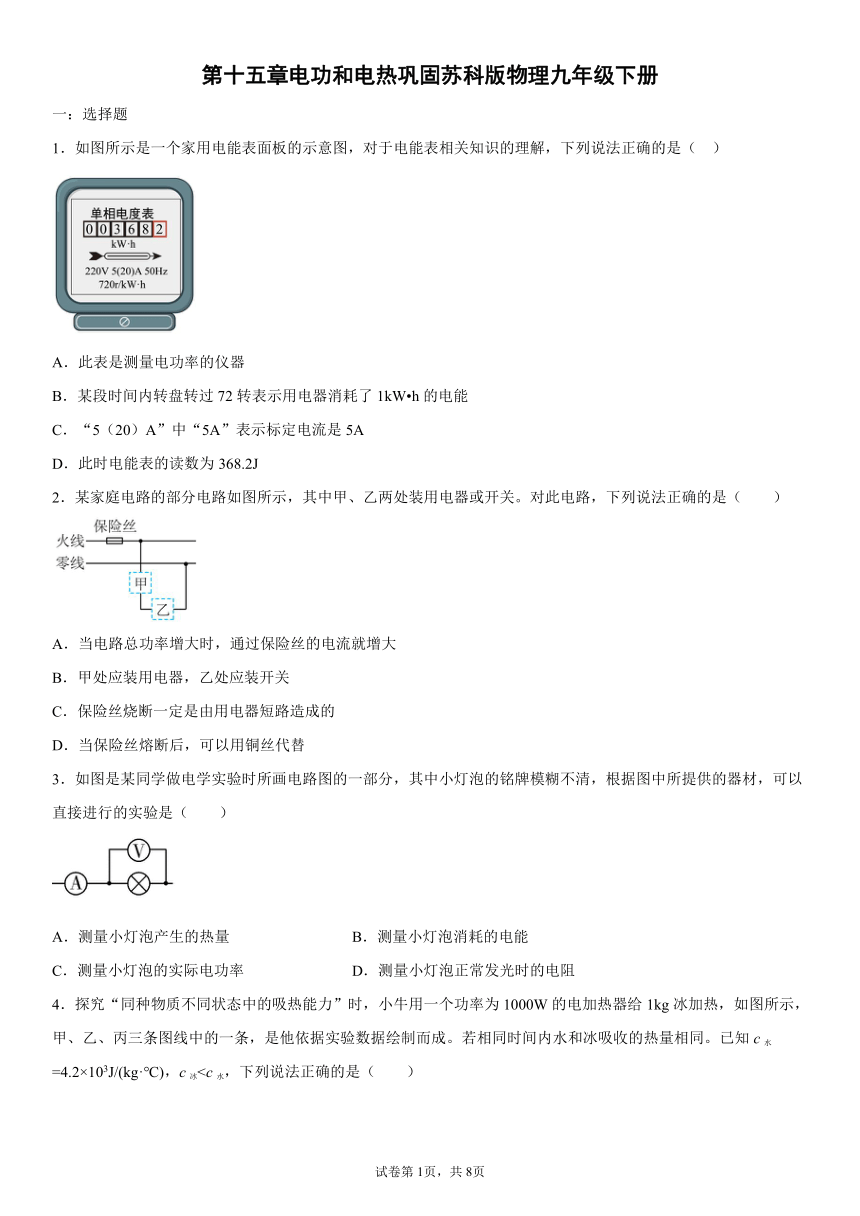

1．如图所示是一个家用电能表面板的示意图，对于电能表相关知识的理解，下列说法正确的是（ ）
A．此表是测量电功率的仪器
B．某段时间内转盘转过72转表示用电器消耗了1kW h的电能
C．“5（20）A”中“5A”表示标定电流是5A
D．此时电能表的读数为368.2J
2．某家庭电路的部分电路如图所示，其中甲、乙两处装用电器或开关。对此电路，下列说法正确的是（　　）
A．当电路总功率增大时，通过保险丝的电流就增大
B．甲处应装用电器，乙处应装开关
C．保险丝烧断一定是由用电器短路造成的
D．当保险丝熔断后，可以用铜丝代替
3．如图是某同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌模糊不清，根据图中所提供的器材，可以直接进行的实验是（　　）
A．测量小灯泡产生的热量 B．测量小灯泡消耗的电能
C．测量小灯泡的实际电功率 D．测量小灯泡正常发光时的电阻

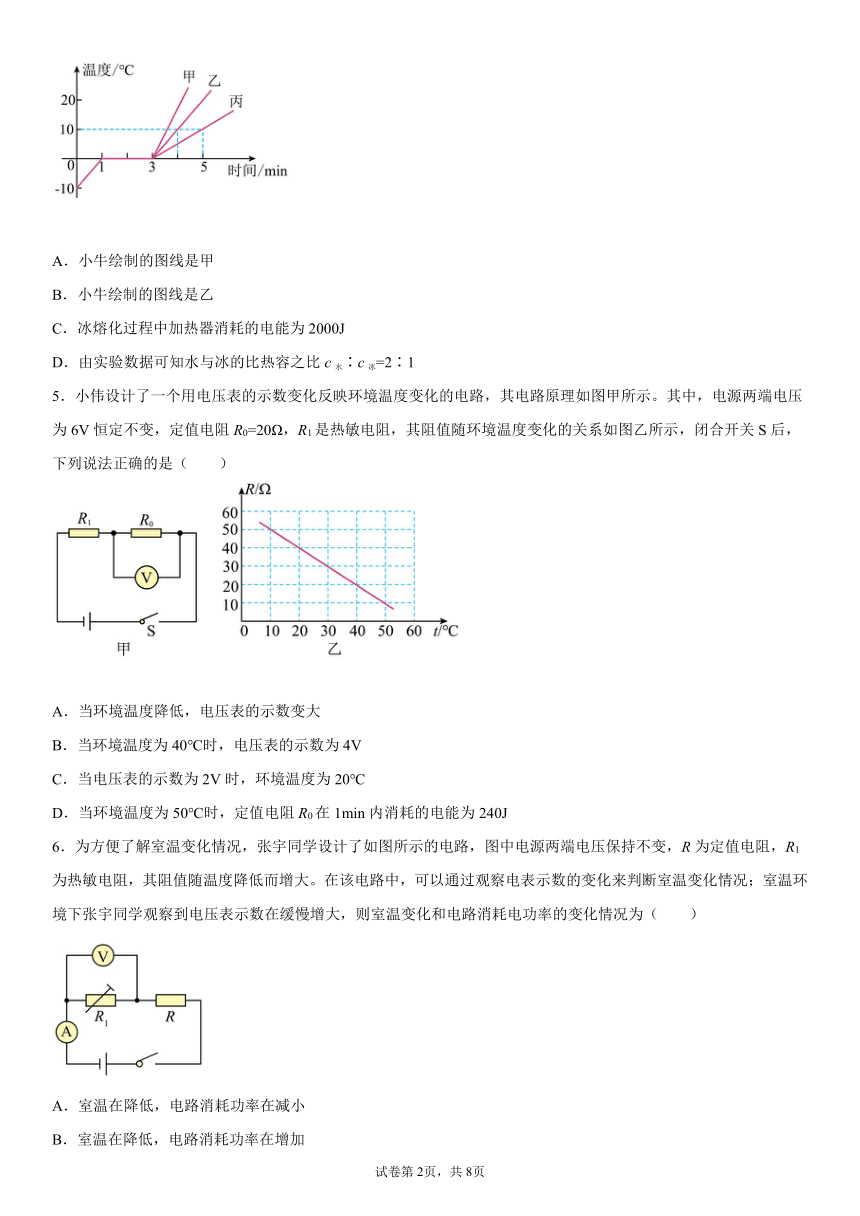

4．探究“同种物质不同状态中的吸热能力”时，小牛用一个功率为1000W的电加热器给1kg冰加热，如图所示，甲、乙、丙三条图线中的一条，是他依据实验数据绘制而成。若相同时间内水和冰吸收的热量相同。已知c水=4.2×103J/(kg·℃)，c冰A．小牛绘制的图线是甲
B．小牛绘制的图线是乙
C．冰熔化过程中加热器消耗的电能为2000J
D．由实验数据可知水与冰的比热容之比c水∶c冰=2∶1
5．小伟设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理如图甲所示。其中，电源两端电压为6V恒定不变，定值电阻R0=20Ω，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，闭合开关S后，下列说法正确的是（　　）
A．当环境温度降低，电压表的示数变大
B．当环境温度为40℃时，电压表的示数为4V
C．当电压表的示数为2V时，环境温度为20℃
D．当环境温度为50℃时，定值电阻R0在1min内消耗的电能为240J
6．为方便了解室温变化情况，张宇同学设计了如图所示的电路，图中电源两端电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度降低而增大。在该电路中，可以通过观察电表示数的变化来判断室温变化情况；室温环境下张宇同学观察到电压表示数在缓慢增大，则室温变化和电路消耗电功率的变化情况为（　　）
A．室温在降低，电路消耗功率在减小
B．室温在降低，电路消耗功率在增加
C．室温在升高，电路消耗功率在减小
D．室温在升高，电路消耗功率在增加

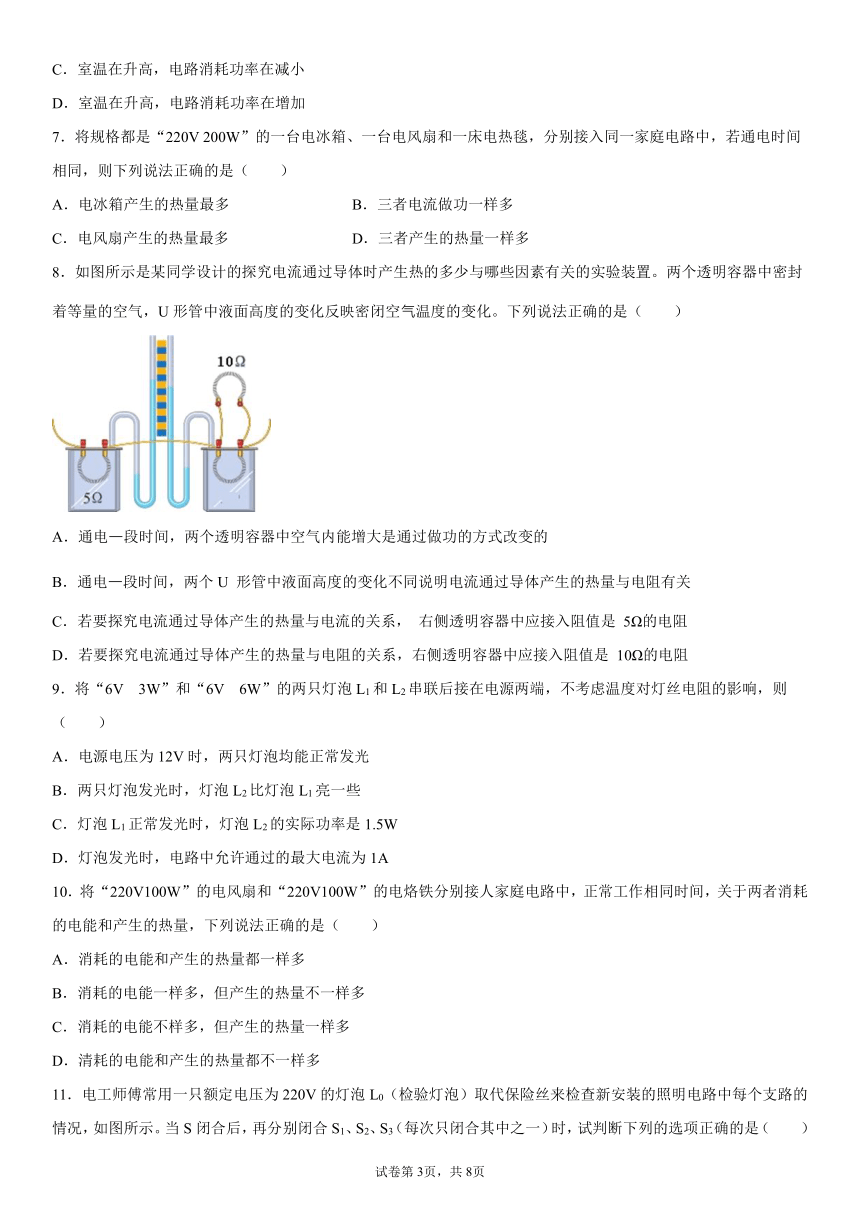

7．将规格都是“220V 200W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（　　）
A．电冰箱产生的热量最多 B．三者电流做功一样多
C．电风扇产生的热量最多 D．三者产生的热量一样多
8．如图所示是某同学设计的探究电流通过导体时产生热的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是（　　）
A．通电一段时间，两个透明容器中空气内能增大是通过做功的方式改变的
B．通电一段时间，两个U 形管中液面高度的变化不同说明电流通过导体产生的热量与电阻有关
C．若要探究电流通过导体产生的热量与电流的关系， 右侧透明容器中应接入阻值是 5Ω的电阻
D．若要探究电流通过导体产生的热量与电阻的关系，右侧透明容器中应接入阻值是 10Ω的电阻
9．将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（　　）
A．电源电压为12V时，两只灯泡均能正常发光
B．两只灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡L1正常发光时，灯泡L2的实际功率是1.5W
D．灯泡发光时，电路中允许通过的最大电流为1A
10．将“220V100W”的电风扇和“220V100W”的电烙铁分别接人家庭电路中，正常工作相同时间，关于两者消耗的电能和产生的热量，下列说法正确的是（　　）
A．消耗的电能和产生的热量都一样多
B．消耗的电能一样多，但产生的热量不一样多
C．消耗的电能不样多，但产生的热量一样多
D．清耗的电能和产生的热量都不一样多

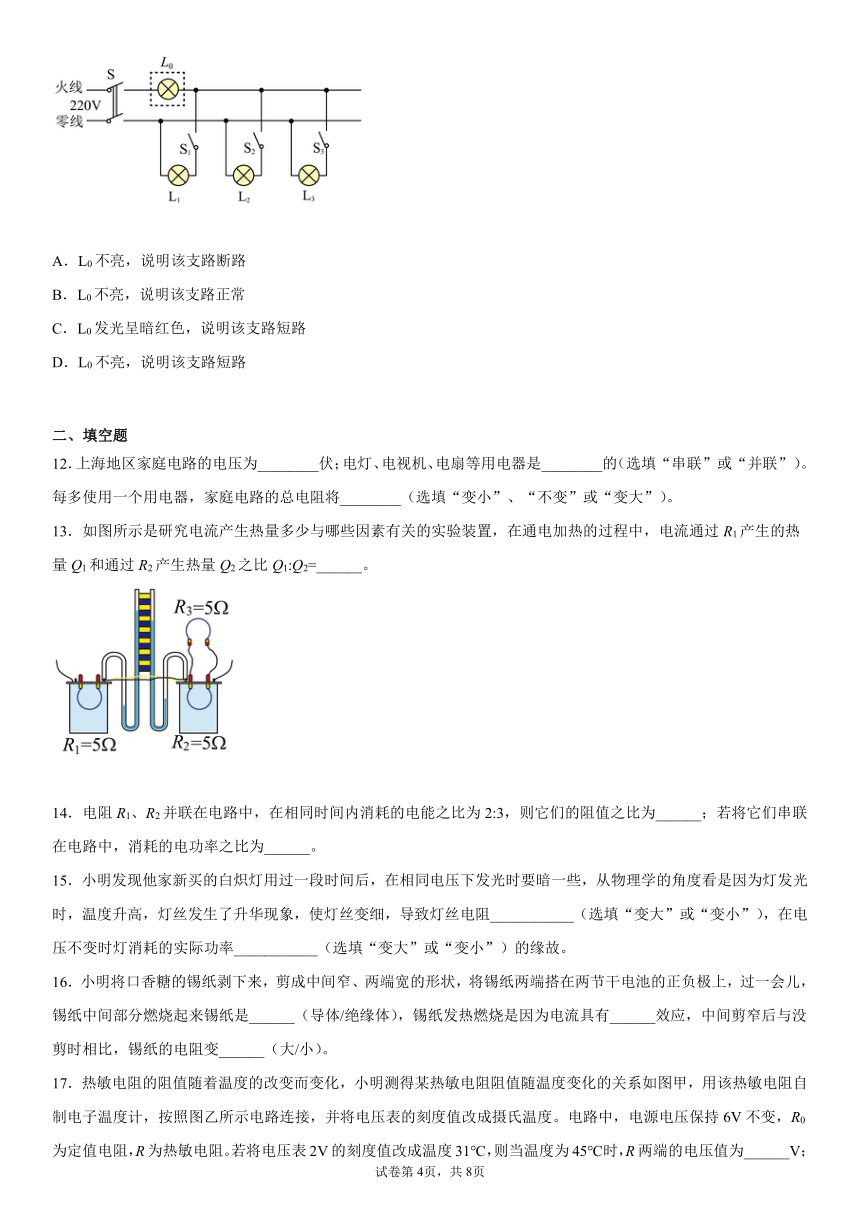

11．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，试判断下列的选项正确的是（　　）
A．L0不亮，说明该支路断路
B．L0不亮，说明该支路正常
C．L0发光呈暗红色，说明该支路短路
D．L0不亮，说明该支路短路
二、填空题
12．上海地区家庭电路的电压为________伏；电灯、电视机、电扇等用电器是________的（选填“串联”或“并联”）。每多使用一个用电器，家庭电路的总电阻将________（选填“变小”、“不变”或“变大”）。
13．如图所示是研究电流产生热量多少与哪些因素有关的实验装置，在通电加热的过程中，电流通过R1产生的热量Q1和通过R2产生热量Q2之比Q1:Q2=______。
14．电阻R1、R2并联在电路中，在相同时间内消耗的电能之比为2:3，则它们的阻值之比为______；若将它们串联在电路中，消耗的电功率之比为______。
15．小明发现他家新买的白炽灯用过一段时间后，在相同电压下发光时要暗一些，从物理学的角度看是因为灯发光时，温度升高，灯丝发生了升华现象，使灯丝变细，导致灯丝电阻___________（选填“变大”或“变小”），在电压不变时灯消耗的实际功率___________（选填“变大”或“变小”）的缘故。
16．小明将口香糖的锡纸剥下来，剪成中间窄、两端宽的形状，将锡纸两端搭在两节干电池的正负极上，过一会儿，锡纸中间部分燃烧起来锡纸是______（导体/绝缘体），锡纸发热燃烧是因为电流具有______效应，中间剪窄后与没剪时相比，锡纸的电阻变______（大/小）。

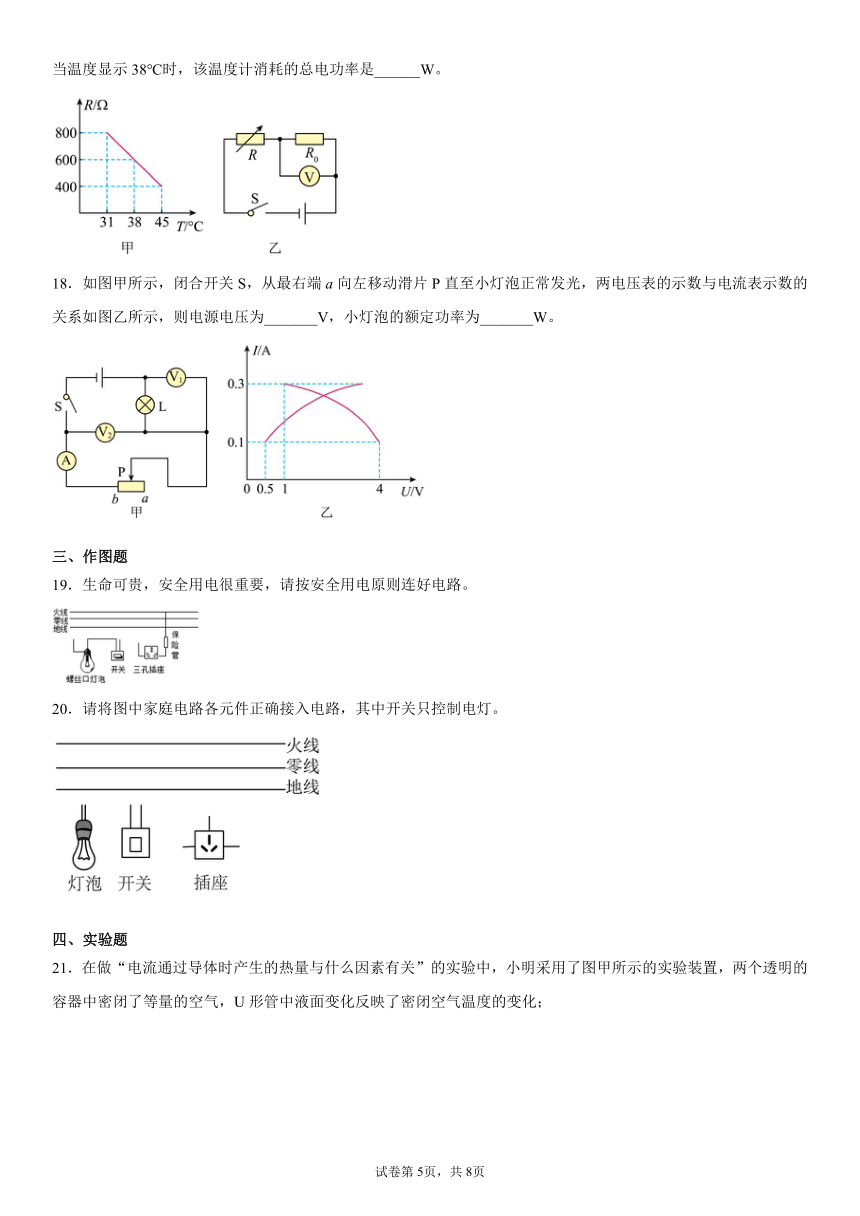

17．热敏电阻的阻值随着温度的改变而变化，小明测得某热敏电阻阻值随温度变化的关系如图甲，用该热敏电阻自制电子温度计，按照图乙所示电路连接，并将电压表的刻度值改成摄氏温度。电路中，电源电压保持6V不变，R0为定值电阻，R为热敏电阻。若将电压表2V的刻度值改成温度31℃，则当温度为45℃时，R两端的电压值为______V；当温度显示38℃时，该温度计消耗的总电功率是______W。
18．如图甲所示，闭合开关S，从最右端a向左移动滑片P直至小灯泡正常发光，两电压表的示数与电流表示数的关系如图乙所示，则电源电压为_______V，小灯泡的额定功率为_______W。
三、作图题
19．生命可贵，安全用电很重要，请按安全用电原则连好电路。
20．请将图中家庭电路各元件正确接入电路，其中开关只控制电灯。
四、实验题
21．在做“电流通过导体时产生的热量与什么因素有关”的实验中，小明采用了图甲所示的实验装置，两个透明的容器中密闭了等量的空气，U形管中液面变化反映了密闭空气温度的变化；
（1）在相同的时间内，可通过观察U形管中液面高度差的变化来比较电流通过电热丝产生的热量多少，用到的物理研究方法是______；
（2）若甲图通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的______越大，产生的热量越多；
（3）小明采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的______越大，产生的热量越多；
（4）小明想改装此实验装置用来“比较水和煤油的吸热能力”（如图丙），他将烧瓶A中装入煤油，烧瓶B中装入与A______（选填“质量”“体积”）相等的水，并将选取阻值______（选填“相同”“不同”）电热丝串联，目的是要保证A、B瓶中的电阻丝产生的______相同；
（5）在实验过程中加热一段时间后，观察温度计的示数的变化，温度变化越______的，物质吸热能力越强。
22．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。
（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；
（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；
（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。
（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；
（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。已知电源电压为9V，定值电阻R的阻值为10Ω。请帮助他完成以下实验步骤：
①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；
②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；
③小灯泡的额定功率P额＝______W。
五、计算题
23．如图所示的电路中电源两端电压保持不变，电阻R1阻值为10Ω。闭合开关S后，电流表A1的示数I1为0.6A，电流表A的示数I为1.0 A。求：
（1）通过R2的电流；
（2）电源电压的大小；
（3）电阻R2的阻值；
（4）通电10分钟，R1和R2消耗的总电能。
24．为应对日益加重的能源紧缺，世界各国正加紧新能源汽车的研制和生产。我国“比亚迪”公司研发的插电式混合动力汽车（具备内燃机、电动机两种动力装置），每种动力装置的额定功率都是50kW，充电一次可贮存电能100kW·h（相当于3.6×108J）。
（1）若该车只由电动机提供动力，每次充电后可正常工作多少小时
（2）车用乙醇汽油的热值约为4.0×107J/kg，汽车行驶消耗一次充电的电能，相当于节约多少千克汽油
（3）如果该车动力装置的机械效率为75%，它正常工作1min所做的有用功是多少
25．图甲是小滨家豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率是200W。R是加热电阻，额定功率是1100W。图中乙、丙是此豆浆机做一次豆浆时的工作信息，小滨妈妈向豆浆机中加入黄豆和清水共1.6kg，求：
（1）从第6min至第9min，豆浆吸收的热量是多少 [c豆浆=4.0×103J/（kg·℃）]
（2）豆浆机正常工作做一次豆浆，总共消耗的电能是多少
（3）一次妈妈做豆浆时，小滨对豆浆机的实际加热电功率产生了怀疑，他用所学知识和妈妈进行了如下实验：关掉家里的所有用电器，只让豆浆机单独工作，豆浆机在加热过程，他观察到家中的电能表“220V，10A（20A），1800revs/（kW h）”，在1min内该电能表的转盘转了30转。请你帮助小滨计算豆浆机的实际加热电功率？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
2．A
3．C
4．D
5．C
6．A
7．B
8．C
9．C
10．B
11．A
12．220 并联 变小
13．4:1
14．3:2 3:2
15．变大 变小
16．导体 热 大
17．3 0.036
18．4.5 1.05
19．
20．
21．转换法 电阻 电流 质量 相同 热量 小
22．左 0.625 不需要 小灯泡在不同电压下，实际功率不同 ＞ 6 保持滑片位置不动 0.9
23．（1）0.4A；（2）6V；（3）15Ω；（4）3600J
24．（1）2h；（2）9 kg；（3）2.25×106 J
25．（1）1.92×105J；（2）7.5×105J；（3）1000W
