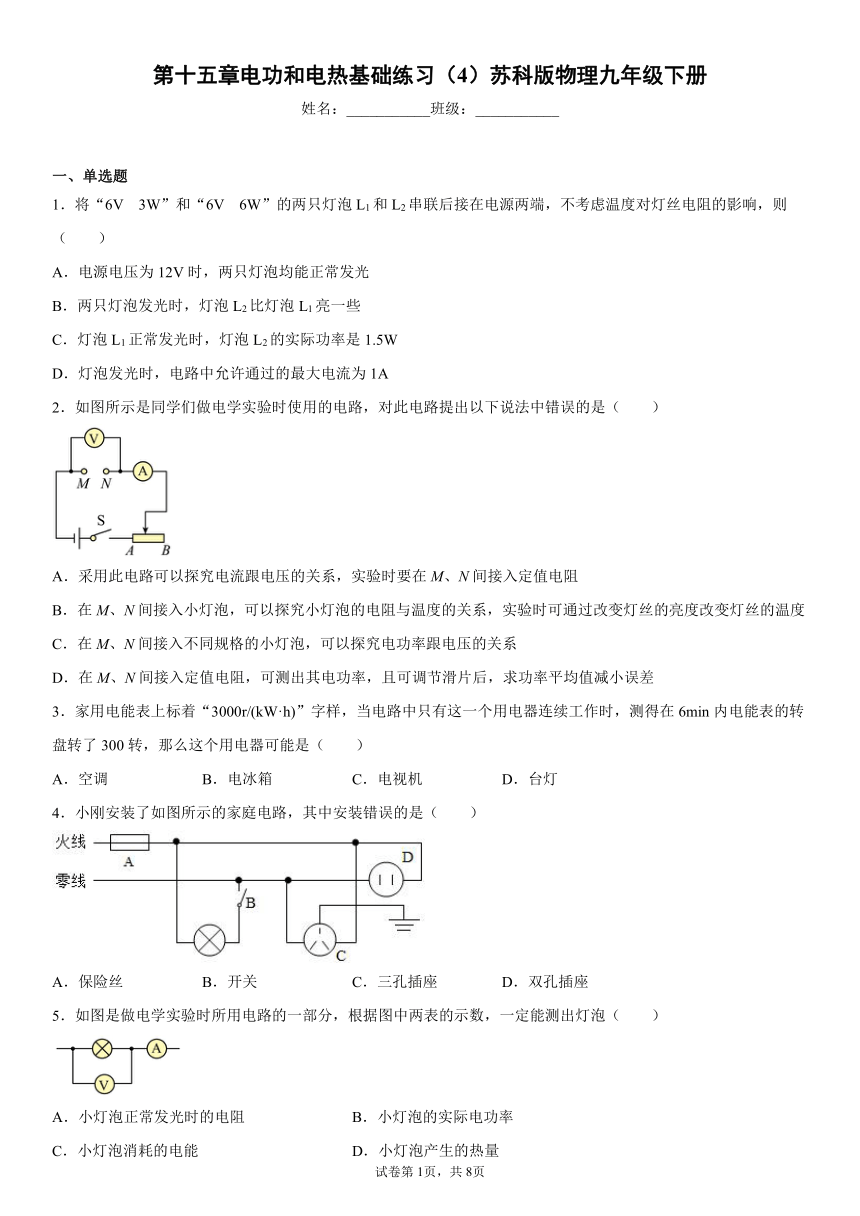

第十五章电功和电热基础练习（4）苏科版物理九年级下册（含答案）

第十五章电功和电热基础练习（4）苏科版物理九年级下册
姓名：___________班级：___________
一、单选题
1．将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（　　）
A．电源电压为12V时，两只灯泡均能正常发光
B．两只灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡L1正常发光时，灯泡L2的实际功率是1.5W
D．灯泡发光时，电路中允许通过的最大电流为1A
2．如图所示是同学们做电学实验时使用的电路，对此电路提出以下说法中错误的是（　　）
A．采用此电路可以探究电流跟电压的关系，实验时要在M、N间接入定值电阻
B．在M、N间接入小灯泡，可以探究小灯泡的电阻与温度的关系，实验时可通过改变灯丝的亮度改变灯丝的温度
C．在M、N间接入不同规格的小灯泡，可以探究电功率跟电压的关系
D．在M、N间接入定值电阻，可测出其电功率，且可调节滑片后，求功率平均值减小误差
3．家用电能表上标着“3000r/(kW·h)”字样，当电路中只有这一个用电器连续工作时，测得在6min内电能表的转盘转了300转，那么这个用电器可能是（　　）
A．空调 B．电冰箱 C．电视机 D．台灯
4．小刚安装了如图所示的家庭电路，其中安装错误的是（　　）
A．保险丝 B．开关 C．三孔插座 D．双孔插座
5．如图是做电学实验时所用电路的一部分，根据图中两表的示数，一定能测出灯泡（ ）
A．小灯泡正常发光时的电阻 B．小灯泡的实际电功率
C．小灯泡消耗的电能 D．小灯泡产生的热量

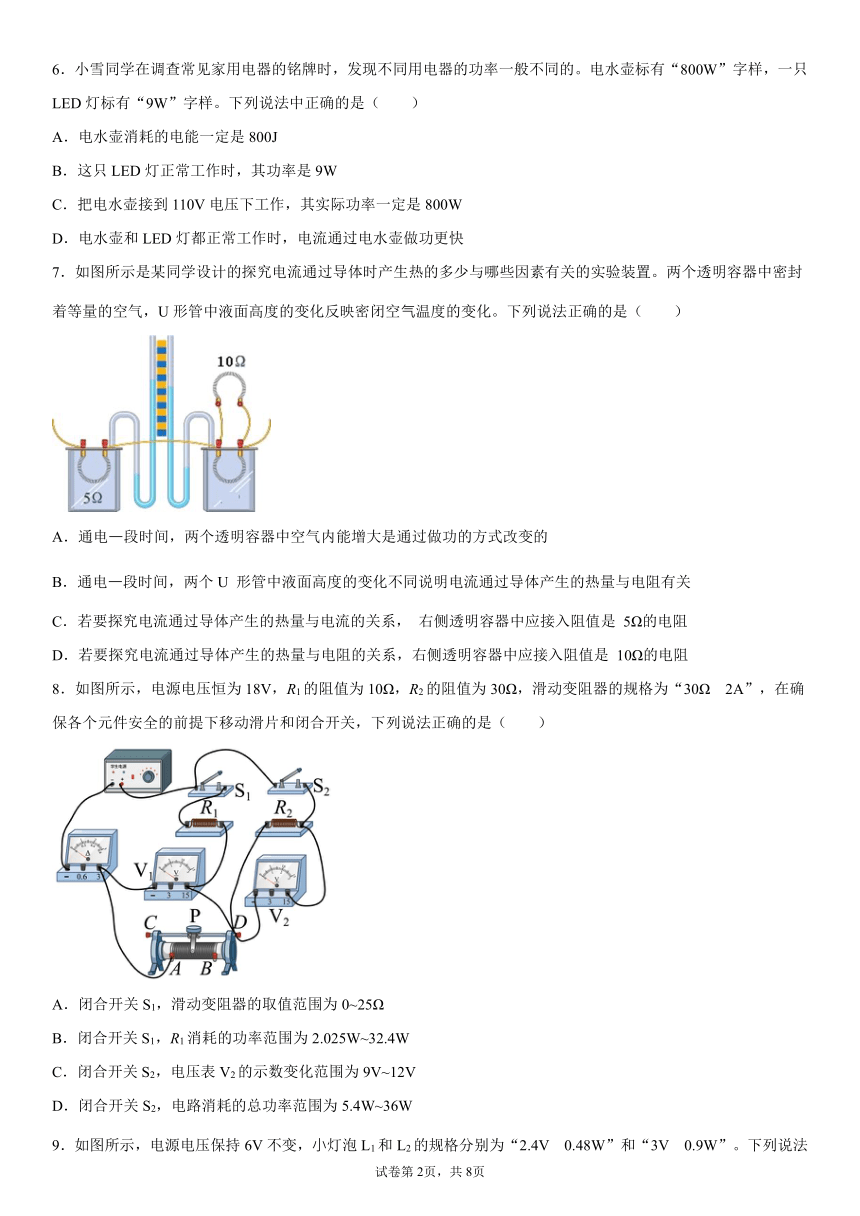

6．小雪同学在调查常见家用电器的铭牌时，发现不同用电器的功率一般不同的。电水壶标有“800W”字样，一只LED灯标有“9W”字样。下列说法中正确的是（　　）
A．电水壶消耗的电能一定是800J
B．这只LED灯正常工作时，其功率是9W
C．把电水壶接到110V电压下工作，其实际功率一定是800W
D．电水壶和LED灯都正常工作时，电流通过电水壶做功更快
7．如图所示是某同学设计的探究电流通过导体时产生热的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是（　　）
A．通电一段时间，两个透明容器中空气内能增大是通过做功的方式改变的
B．通电一段时间，两个U 形管中液面高度的变化不同说明电流通过导体产生的热量与电阻有关
C．若要探究电流通过导体产生的热量与电流的关系， 右侧透明容器中应接入阻值是 5Ω的电阻
D．若要探究电流通过导体产生的热量与电阻的关系，右侧透明容器中应接入阻值是 10Ω的电阻
8．如图所示，电源电压恒为18V，R1的阻值为10Ω，R2的阻值为30Ω，滑动变阻器的规格为“30Ω　2A”，在确保各个元件安全的前提下移动滑片和闭合开关，下列说法正确的是（　　）
A．闭合开关S1，滑动变阻器的取值范围为0~25Ω
B．闭合开关S1，R1消耗的功率范围为2.025W~32.4W
C．闭合开关S2，电压表V2的示数变化范围为9V~12V
D．闭合开关S2，电路消耗的总功率范围为5.4W~36W

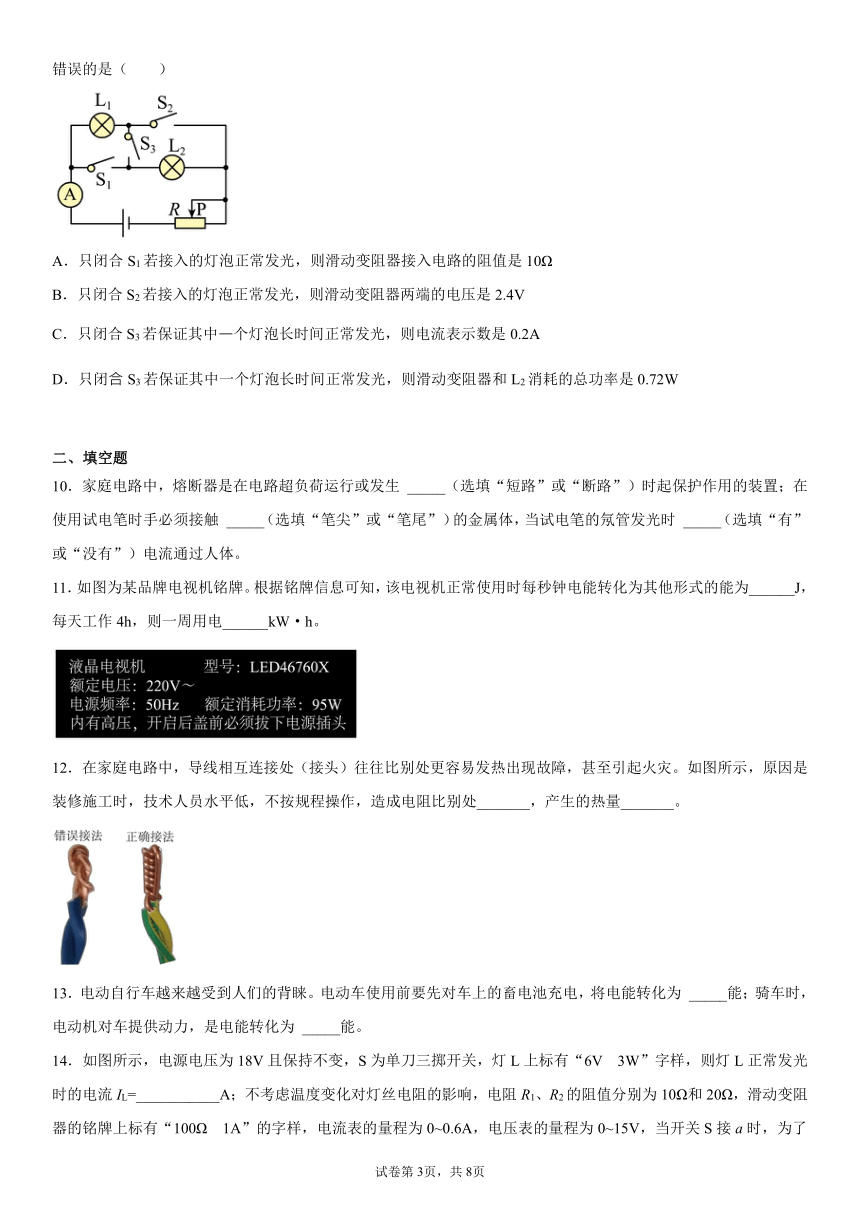

9．如图所示，电源电压保持6V不变，小灯泡L1和L2的规格分别为“2.4V 0.48W”和“3V 0.9W”。下列说法错误的是（　　）
A．只闭合S1若接入的灯泡正常发光，则滑动变阻器接入电路的阻值是10Ω
B．只闭合S2若接入的灯泡正常发光，则滑动变阻器两端的电压是2.4V
C．只闭合S3若保证其中一个灯泡长时间正常发光，则电流表示数是0.2A
D．只闭合S3若保证其中一个灯泡长时间正常发光，则滑动变阻器和L2消耗的总功率是0.72W
二、填空题
10．家庭电路中，熔断器是在电路超负荷运行或发生 _____（选填“短路”或“断路”）时起保护作用的装置；在使用试电笔时手必须接触 _____（选填“笔尖”或“笔尾”）的金属体，当试电笔的氖管发光时 _____（选填“有”或“没有”）电流通过人体。
11．如图为某品牌电视机铭牌。根据铭牌信息可知，该电视机正常使用时每秒钟电能转化为其他形式的能为______J，每天工作4h，则一周用电______kW·h。
12．在家庭电路中，导线相互连接处（接头）往往比别处更容易发热出现故障，甚至引起火灾。如图所示，原因是装修施工时，技术人员水平低，不按规程操作，造成电阻比别处_______，产生的热量_______。
13．电动自行车越来越受到人们的背睐。电动车使用前要先对车上的畜电池充电，将电能转化为 _____能；骑车时，电动机对车提供动力，是电能转化为 _____能。

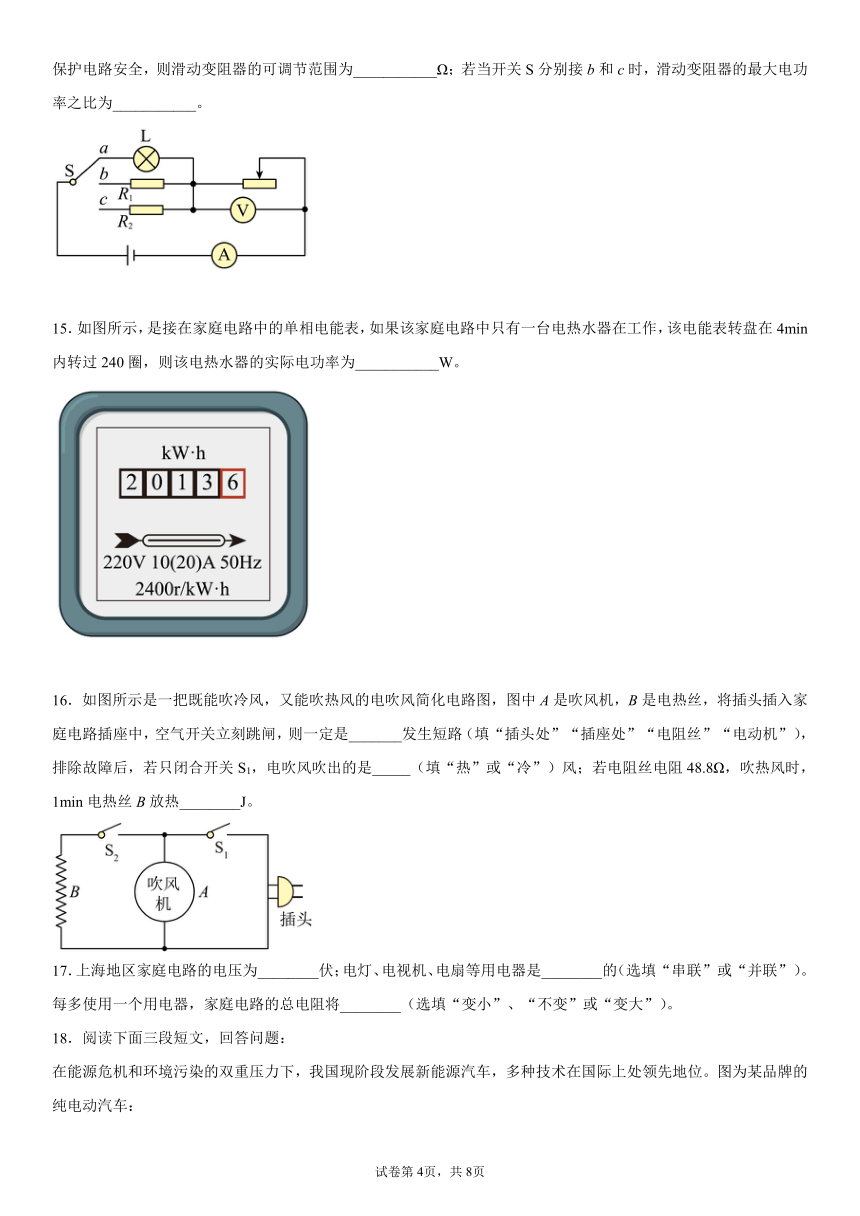

14．如图所示，电源电压为18V且保持不变，S为单刀三掷开关，灯L上标有“6V 3W”字样，则灯L正常发光时的电流IL=___________A；不考虑温度变化对灯丝电阻的影响，电阻R1、R2的阻值分别为10Ω和20Ω，滑动变阻器的铭牌上标有“100Ω 1A”的字样，电流表的量程为0~0.6A，电压表的量程为0~15V，当开关S接a时，为了保护电路安全，则滑动变阻器的可调节范围为___________Ω；若当开关S分别接b和c时，滑动变阻器的最大电功率之比为___________。
15．如图所示，是接在家庭电路中的单相电能表，如果该家庭电路中只有一台电热水器在工作，该电能表转盘在4min内转过240圈，则该电热水器的实际电功率为___________W。
16．如图所示是一把既能吹冷风，又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝，将插头插入家庭电路插座中，空气开关立刻跳闸，则一定是_______发生短路（填“插头处”“插座处”“电阻丝”“电动机”），排除故障后，若只闭合开关S1，电吹风吹出的是_____（填“热”或“冷”）风；若电阻丝电阻48.8Ω，吹热风时，1min电热丝B放热________J。
17．上海地区家庭电路的电压为________伏；电灯、电视机、电扇等用电器是________的（选填“串联”或“并联”）。每多使用一个用电器，家庭电路的总电阻将________（选填“变小”、“不变”或“变大”）。
18．阅读下面三段短文，回答问题：

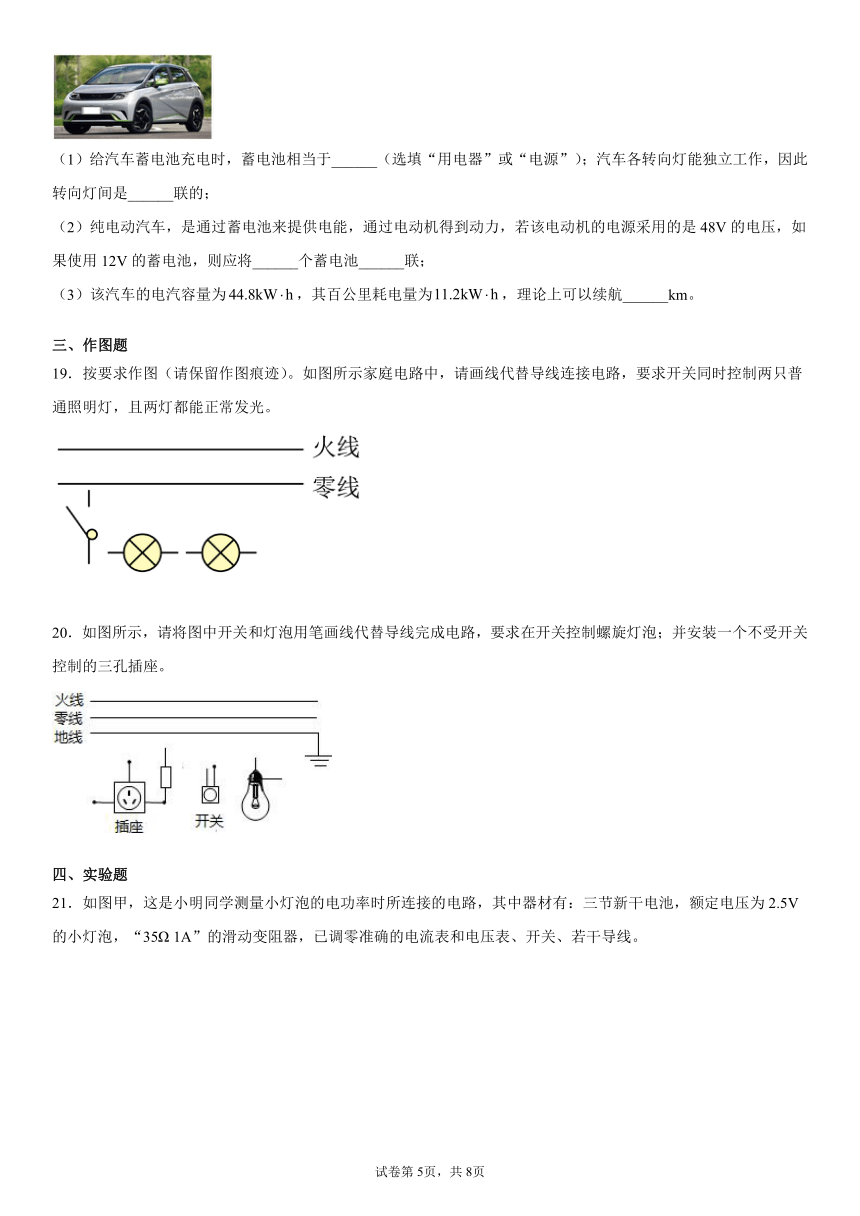

在能源危机和环境污染的双重压力下，我国现阶段发展新能源汽车，多种技术在国际上处领先地位。图为某品牌的纯电动汽车：
（1）给汽车蓄电池充电时，蓄电池相当于______（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是______联的；
（2）纯电动汽车，是通过蓄电池来提供电能，通过电动机得到动力，若该电动机的电源采用的是48V的电压，如果使用12V的蓄电池，则应将______个蓄电池______联；
（3）该汽车的电汽容量为，其百公里耗电量为，理论上可以续航______km。
三、作图题
19．按要求作图（请保留作图痕迹）。如图所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。
20．如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。
四、实验题
21．如图甲，这是小明同学测量小灯泡的电功率时所连接的电路，其中器材有：三节新干电池，额定电压为2.5V的小灯泡，“35Ω 1A”的滑动变阻器，已调零准确的电流表和电压表、开关、若干导线。
（1）小明同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线______；
（2）小明同学连接好电路后，按正确的步骤进行实验，并记录下数据如下表。小灯泡正常发光时，电流表的示数如图乙所示，此时小灯泡的电流为________A，小灯泡额定功率是________W；
数据序号 1 2 3 4 5 6 7 8
发光情况 特亮 明亮 亮 较亮 较暗 微光 熄灭 熄灭
电压表示数U/V 2.8 2.5 2.1 1.7 1.3 0.9 0.5 0.1
电流表示数I/A 0.31 0.26 0.25 0.21 0.18 0.16 0.05
（3）由表格数据可知，灯泡的亮度随灯泡的功率的增大而________；老师发现小明的第8组数据不符合实际，这是因为________________________________________；
（4）从表格中还可以分析到小灯泡的电阻随其两端的电压增大而________；这是因为灯丝的电阻与________有关。
22．小亮同学在测量小灯泡电功率的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，滑动变阻器上标有“50Ω，5A”的字样。
（1）小亮连接了如图甲所示电路，开关闭合前，发现有一根导线连接错误，请在图甲中错误的导线上画“×”，并用笔画线代替导线把电路连接正确；______
（2）连接好电路，闭合开关，发现小灯泡不亮，此时______（填“能”或“不能”）确定电路一定有故障；
（3）实验中，看到电压表示数为1.8V，为了使灯泡正常发光，应将滑片向______（填“左”或“右”）端移动。同时，眼睛应观察______（填“电流表”或“电压表”）的示数，当灯正常发光时，电流表指针指在如图乙所示位置，示数为______A，则小灯泡的额定功率为______W；
（4）完成实验后，断开开关，只将小灯泡换成定值电阻，探究电流与电阻的关系。选择的定值电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω，为了使这五个电阻分别接入电路能完成实验，应控制电阻两端不变的电压不低于______V；小亮通过分析电流与电阻数值关系后，得出结论：电压一定时，通过导体的电流和导体的电阻成反比，他运用的物理研究方法是______。
五、计算题
23．如图甲所示的多功能养生壶具有精细烹饪、营养量化等功能，图乙是其简化电路图，该养生壶的部分参数如表所示．
项目 参数
额定电压 220V
低温挡功率 275W
中温挡功率 550W
高温挡功率 1100W
（1） 求电阻R2的阻值；
（2）若该养生壶的高温挡加热效率为80%，在标准大气压下将初温为12℃的1kg水烧开，求所需要的加热时间；
（3）小红同学想利用所学的物理知识测量该养生壶的实际功率，于是她关闭家中其他用电器，只让养生壶在高温挡工作，发现在4min内电能表的转盘转了80r（已知电能表上标有1200r/kw·h），求该养生壶的实际功率。
24．如图所示是一种类型饮水机的工作电路原理图。图中R1、R2是发热电阻，S1是自动控制开关，S2是电源开关。当饮水机处于加热状态时，电路消耗的功率是500W；当饮水机处于保温状态时，电路消耗的功率是100W。李磊同学对本班的饮水机工作情况作了如下统计：①饮水机平均每天通电10小时；②饮水机平均每天加热和保温的时间之比为1：4；请你根据所学知识帮助李磊同学解决以下问题：
（1）说明开关S1、S2的通、断与饮水机工作状态的关系。
（2）计算R1与R2的比值。
（3）该饮水机每天消耗的电能为多少kW h？
25．天气变冷，小亮妈妈给小亮买了块暖桌垫如图所示，小亮把手放在桌垫上感到特别暖和，通过观察和研究，他了解到该桌垫有“高温”、“低温”和“关”三个档位，“高温”挡功率为72W，“低温”挡功率为36W。该桌垫的电路简图如图所示，电源电压为24V，S为挡位切换开关，R1和R2为电热丝。
（1）当桌垫处于“高温”挡加热时，通过桌垫的电流是多少安？
（2）电热丝R2的阻值是多少欧？
（3）该桌垫在高温挡工作10min产生的热量是多少焦？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
2．D
3．A
4．B
5．B
6．BD
7．C
8．B
9．B
10．短路 笔尾 有
11．95 2.66
12．大 多
13．化学 机械
14．0.5 24~60 16︰9
15．1500
16．插头处 冷 59508.2J
17．220 并联 变小
18．用电器 并 4/四 串 400
19．
20．
21． 0.28 0.7 增大 第七次与第八次都是熄灭状态，电阻不会随着温度的变化而改变，但实验测得第八次电阻变化明显，不符合实际。 增大 温度
22． 不能 右 电压表 0.4 1 2 控制变量法
23．（1）88Ω ； （2）420s； （3）1000W
24．（1）当开关S2闭合，S1断开时，为保温状态；当开关S1、S2都闭合，为加热状态
（2）；（3）
25．（1）3A；（2）；（3）
答案第1页，共2页
答案第1页，共2页
