4.1.1立体图形与平面图形（第一课时）

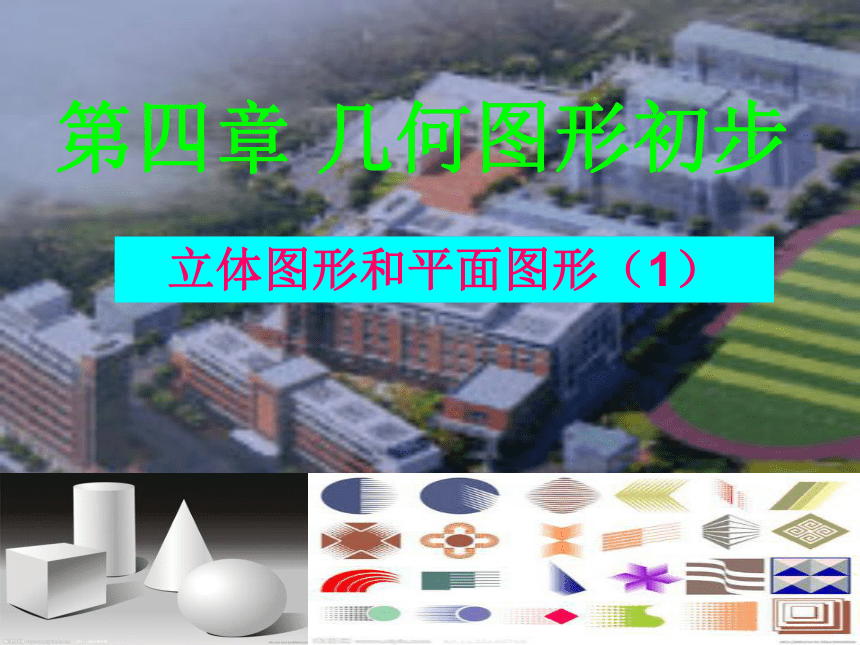

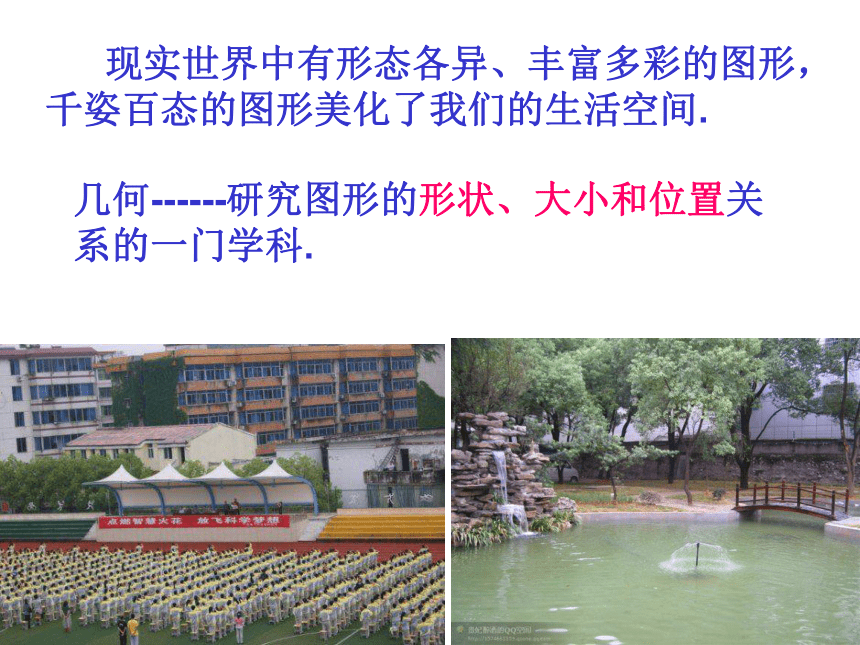

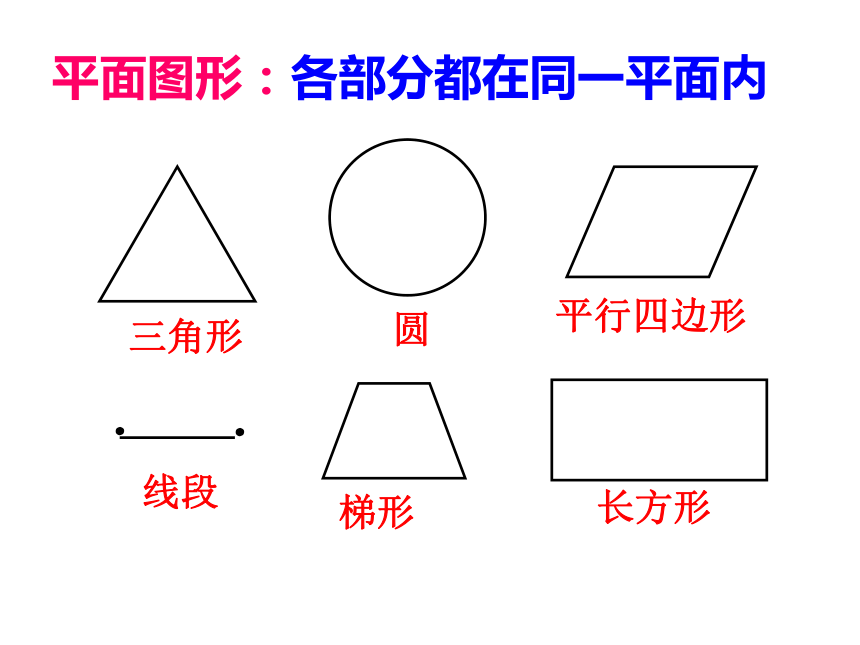

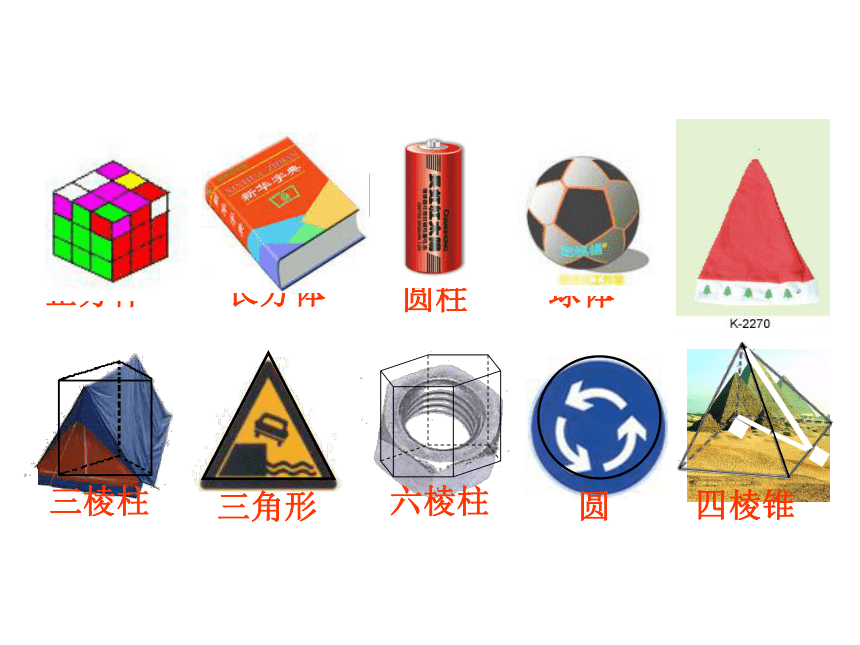

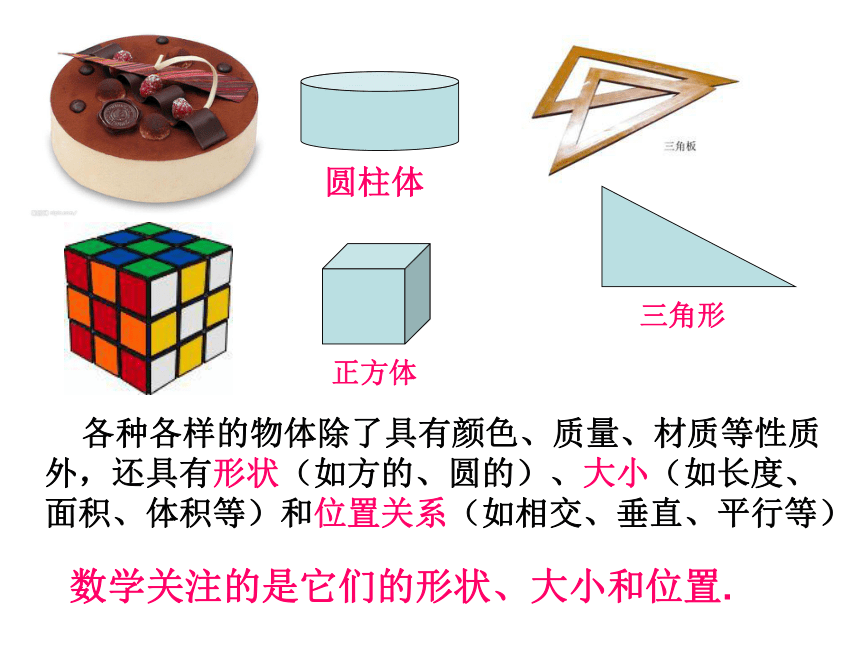

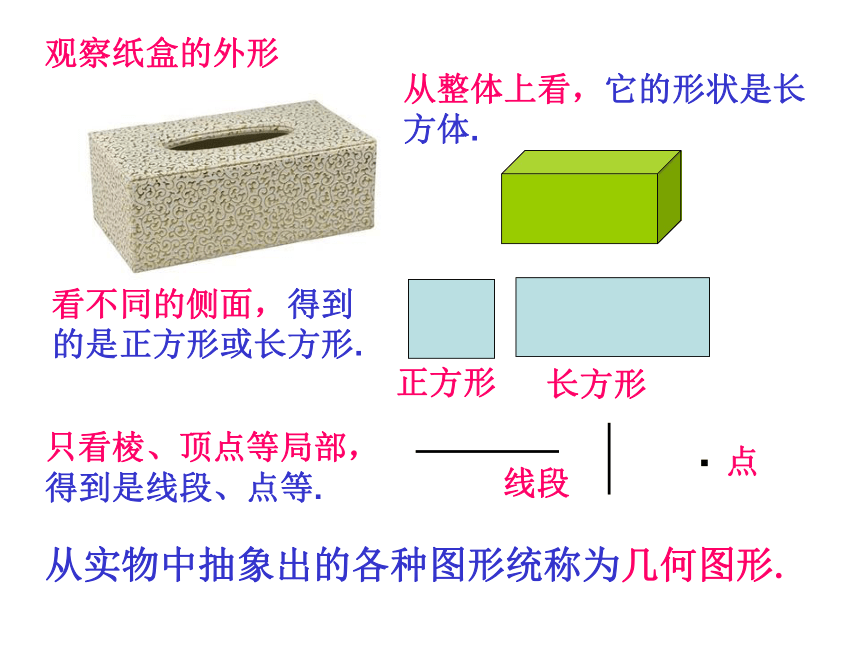

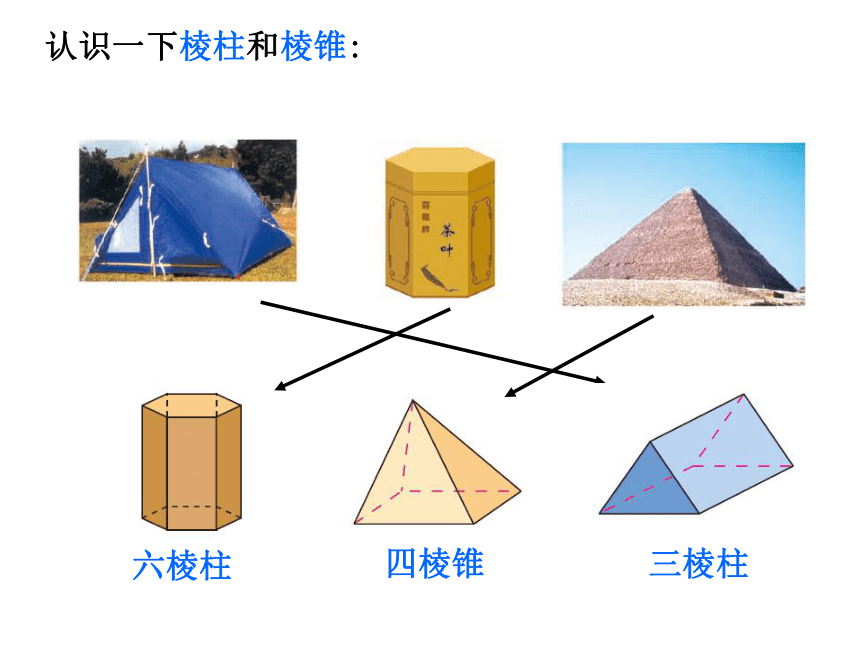

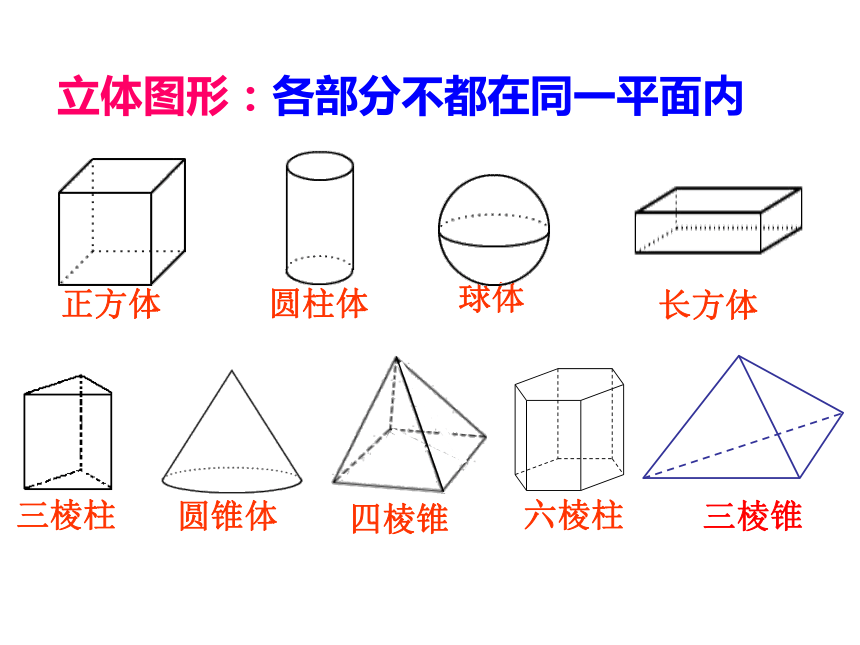

课件22张PPT。第四章 几何图形初步立体图形和平面图形（1）到现代 从古代从长城到立交从剪纸从植物到动物到城雕 现实世界中有形态各异、丰富多彩的图形，千姿百态的图形美化了我们的生活空间.几何------研究图形的形状、大小和位置关系的一门学科.圆柱体 数学关注的是它们的形状、大小和位置. 各种各样的物体除了具有颜色、质量、材质等性质外，还具有形状（如方的、圆的）、大小（如长度、面积、体积等）和位置关系（如相交、垂直、平行等）三角形正方体观察纸盒的外形从整体上看，它的形状是长方体.看不同的侧面，得到的是正方形或长方形.正方形长方形只看棱、顶点等局部，得到是线段、点等.·线段点从实物中抽象出的各种图形统称为几何图形.圆锥球体圆柱长方体正方体三棱柱正方体长方体圆柱体球体圆锥体三棱柱 立体图形：各部分不都在同一平面内三棱锥平面图形：各部分都在同一平面内三角形圆平行四边形线段梯形长方形认识一下棱柱和棱锥:三棱柱四棱锥六棱柱 图中实物的形状对应哪些立体图形？把相应的实物与图形用线连接起来.正方体 球 　六棱柱 圆锥 长方体　　 四棱锥下面各图中包含哪些简单的平面图形？ 立体图形与平面图形是两类不同的几何图形，但它们是互相联系的.立体图形中某些部分是平面图形. 对于一些立体图形的问题，常把它们转化为平面图形来研究.从不同方向看立体图形，往往会得到不同形状的平面图形.从上面看从左面看从正面看从正面看从左面看从上面看 如图是由9个正方体组成的立体图形，分别从正面、左面、上面观察这个图形，各能得到什么平面图形？分别从正面、左面、上面观察这个长方体,看一看各能得到什么平面图形?从正面看 　　从左面看从上面看 分别从正面、左面、上面看圆柱、圆锥、球，各能得到什么平面图形？分别从正面、左面、上面观察三棱柱和四棱锥,看一看各能得到什么平面图形?从正面看从左面看从上面看 提示：可见棱应画为实线形线段；不可见棱应画为虚线形线段.从正面看从左面看从上面看 练习：如图，右面三幅图分别是从哪个方向看
这个棱柱得到的？ 上面 　 正面 左面 练一练：分别从正面、左面、上面观察下面的立体图
形，各能得到什么平面图形？ 分别从正面、左面、上面看一个由若干个正方体组成的立体图形,得到的平面图形如下图所示，你能搭出这个立体图形吗？动手试试看！正面左面上面
