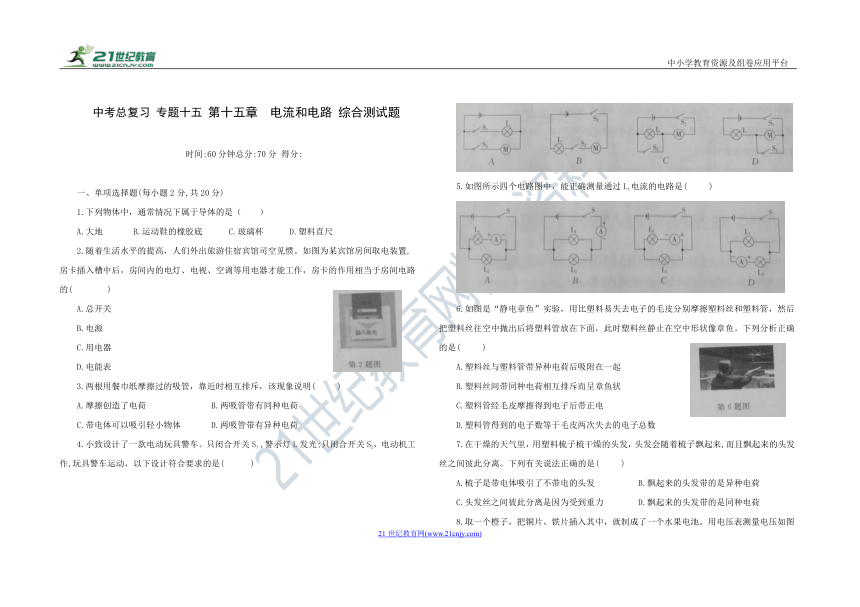

中考总复习 专题十五 第十五章 电流和电路 综合测试题
时间:60分钟总分:70分 得分:
一、单项选择题(每小题2分,共20分)
1.下列物体中，通常情况下属于导体的是（ ）
A.大地 B.运动鞋的橡胶底 C.玻璃杯 D.塑料直尺
2.随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置,房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的( )
A.总开关
B.电源
C.用电器
D.电能表
3.两根用餐巾纸摩擦过的吸管，靠近时相互排斥，该现象说明( )
A.摩擦创造了电荷 B.两吸管带有同种电荷
C.带电体可以吸引轻小物体 D.两吸管带有异种电荷
4.小致设计了一款电动玩具警车。只闭合开关S1 ,警示灯L发光;只闭合开关S2，电动机工作,玩具警车运动，以下设计符合要求的是( )
5.如图所示四个电路图中，能正确测量通过L1电流的电路是( )
6.如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。下列分析正确的是( )
A.塑料丝与塑料管带异种电荷后吸附在一起
B.塑料丝间带同种电荷相互排斥而呈章鱼状
C.塑料管经毛皮摩擦得到电子后带正电
D.塑料管得到的电子数等于毛皮两次失去的电子总数
7.在干燥的天气里，用塑料梳子梳干燥的头发，头发会随着梳子飘起来,而且飘起来的头发丝之间彼此分离。下列有关说法正确的是( )
A.梳子是带电体吸引了不带电的头发 B.飘起来的头发带的是异种电荷
C.头发丝之间彼此分离是因为受到重力 D.飘起来的头发带的是同种电荷

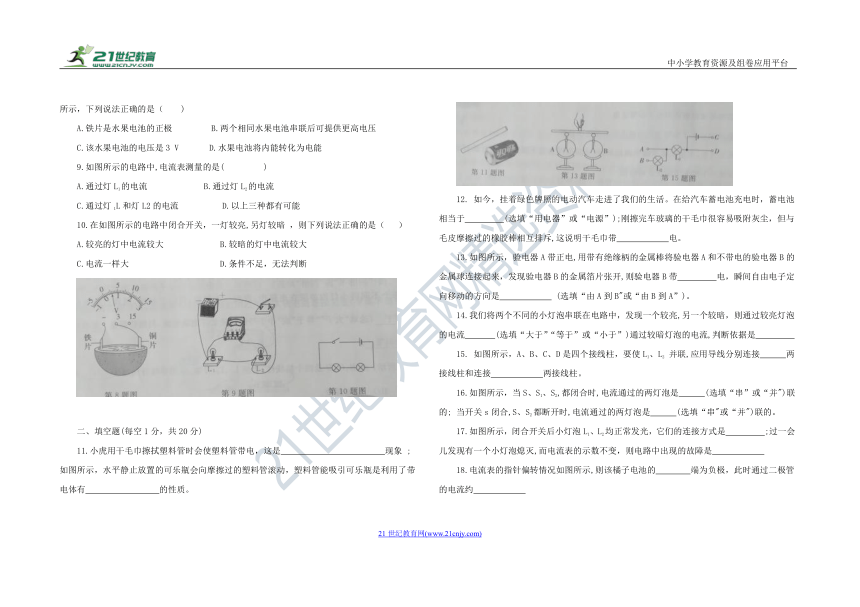

8.取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（ )
A.铁片是水果电池的正极 B.两个相同水果电池串联后可提供更高电压
C.该水果电池的电压是3 V D.水果电池将内能转化为电能
9.如图所示的电路中,电流表测量的是( )
A.通过灯L1的电流 B.通过灯L2的电流
C.通过灯1L和灯L2的电流 D.以上三种都有可能
10.在如图所示的电路中闭合开关，一灯较亮,另灯较暗 ，则下列说法正确的是（ ）
A.较亮的灯中电流较大 B.较暗的灯中电流较大
C.电流一样大 D.条件不足，无法判断
二、填空题(每空1分，共20分)
11.小虎用干毛巾擦拭塑料管时会使塑料管带电，这是 现象 ;如图所示，水平静止放置的可乐瓶会向摩擦过的塑料管滚动，塑料管能吸引可乐瓶是利用了带电体有 的性质。
12. 如今，挂着绿色牌照的电动汽车走进了我们的生活。在给汽车蓄电池充电时，蓄电池相当于 (选填“用电器”或“电源”);刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶棒相互排斥,这说明干毛巾带 电。
13.如图所示，验电器A带正电,用带有绝缘柄的金属棒将验电器A和不带电的验电器B的金属球连接起来，发现验电器B的金属箔片张开,则验电器B带 电，瞬间自由电子定向移动的方向是 (选填“由A到B"或“由B到A”)。
14.我们将两个不同的小灯泡串联在电路中，发现一个较亮,另一个较暗，则通过较亮灯泡的电流 (选填“大于”“等于”或“小于”)通过较暗灯泡的电流,判断依据是
15. 如图所示，A、B、C、D是四个接线柱，要使L1、L2 并联,应用导线分别连接 两接线柱和连接 两接线柱。
16.如图所示，当S、S1、S2,都闭合时,电流通过的两灯泡是 (选填“串”或“并")联的; 当开关s闭合,S、S2都断开时,电流通过的两灯泡是 (选填“串"或“并")联的。
17.如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是 ;过一会儿发现有一个小灯泡熄灭,而电流表的示数不变，则电路中出现的故障是
18.电流表的指针偏转情况如图所示,则该橘子电池的 端为负极，此时通过二极管的电流约
19.如图所示是实验室常用的一种电流表的表盘。小明在连接电路前发现指针偏转情况如图甲所示，接下来他应进行的操作是 ;当连好电路闭合开关时,发现电流表指针偏转情况如图乙所示，为了减小测量误差，应做的改进是
20.在如图甲所示的电路中闭合开关S后，两个灯泡都能发光，电流表A1和A2的指针均在图乙所示的位置，则通过灯泡L1的电流是 A.通过灯泡 L2的电流是 A。
三、简答题(21、22小题各2分,23小题3分,共7分)
21.电冰箱内冷冻室的压缩机(电动机)和冷藏室的照明灯是串联的还是并联的 并说出判断的理由。
22.用塑料梳子在干燥的头发上摩擦几下，快速靠近桌面上的乒乓球，乒乓球便会向梳子方向滚来，请解释产生这种现象的原因。
23.一个开关控制着两个灯准。它们的连线在墙壁里，在没有任何仪器的情况下，怎样判断这两个灯泡是串联还是并联
四、作图、实验与探究题(每图2分，每空1分，共23分)
24. 如图所示塑料杯中盛有适量水，在杯底开一小孔，水能竖直流下(图中虚线所示)，一带电玻璃棒靠近细小水流(始终不接触)，请用实线画出此时水流的路径。
25.小明在“用电流表测电流的实验”中:
(1)如图甲所示,连接电路时,开关应处于 状态，电流表应先用 量程试触。
(2)小明在连接好电路之后，闭合开关，看到如图乙所示的情景，那么，他将要进行的操作是 (选填序号)。
A.将电流表的正负接线柱调换过来 B.电流表选择更大的一挡量程
(3)改正错误后连接的电路如图甲所示，则电流表测的是灯 的电流。
(4)若合上开关后，灯均亮,但电流表指针不发生偏转,那么原因可能是 (选填序号)。
A.电流表内部断路 B.开关处接触不良
C.电流表被短接 D.电源供电不足
26.在“探究并联电路电流特点”的实验中，小明想证明是否存在“I总=I1+I2"的规律，做了以下操作:
(1)小明按图甲连好电路图,闭合开关S后电流表的读数如图乙所示，则通过灯泡L1的电流I1= A。
(2)小明接着按图丙所示将灯泡L2接入电路，可以观察到灯泡L1的亮度 (选填“变暗”“变亮”或“不变”)。而接入L2后L1两端的电压也没有发生变化,由此可以推断灯泡L1的电流 (选填"变大”“变小”或“不变”)，而此时电流表的示数如图丁所示， I总= A。
(3)为验证通过灯泡L2的电流I2是否等于I总-I1 ，需要实际测出通过灯泡L2的电流I2的大小，请在图丙中改动一根导线以达到测量目的，要求:①在图中用“X"标出要改动的导线，并在图中表示出新的连接;②若此时读数为0.26 A,则说明在并联电路中， 。(用文字表述)
如图所示，在探究“并联电路的电流特点”的实验中,小明设计了如图甲所示的电路进行实验:
(1)实验中，小明应该选择两个小灯泡规格是__不相同 ( 选填“相同”或“不相同”)的。
(2)请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整(导线不得交叉)。
(3)小明在连接电路时,开关应处于 (选填“闭合”或“断开”)状态。
(4)小明先将电流表接在L1所在的支路上,闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零,电路可能存在的故障是 (选填“灯L1断路”或“灯L1短路”)。
(5)排除故障后，他测出了L1支路上的电流I=0.8 A,然后他把电流表依次接入电路，分别测量出L2支路电流I2、干路电流I,两次测得的结果都如图丙所示，则I2= A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 (写关系式即可)。
(6)本次实验的不足之处是:
参考答案
一、1.A2.A3.B4.A5.C6.B7.D8.B9.B10.C
二、11.摩擦起电，吸引轻小物体
用电器，负
正，由B到A
等于，串联电路中电流处处相等
AC，BD
并，串
并联，L2断路
A，0.22
对电流表进行调零，改接0-0.6A量程
0.3，1.2
三、21.答:电冰箱内冷冻室的压缩机(电动机)和冷藏室的照明灯是并联的;
判断方法:冷冻室的压缩机(电动机)启动工作时,打开冰箱门，冰箱内的照明灯点亮，关闭冰箱门，冰箱内的照明灯熄灭。由此可知它们工作时互不影响，所以属于并联连接。
22.答:用塑料梳子在干燥的头发上摩擦几下，塑料梳子由于摩擦带了电，这是摩擦起电现象；因带电体能吸引轻小物体，所以该梳子能吸引轻小的乒乓球。
23.答：根据并联时用电器互不影响，串联时用电器互相影响可得：取掉一个灯泡，如果另一个灯亮,这两灯就是并联，如果另一个灯不亮，这两灯就是串联。
四、24.如图所示：
（1）断开，较大， （2） A （3）L2 （4）C
（1）0.32 （2）不变，不变 （3）②干路电流等于各支路电流之和。
（1）不相同
如图所示
（3）断开 （4）灯L1断路 （5）0.2 ，1，I=I1+I2
（6）只做一次实验，结论具有偶然性
