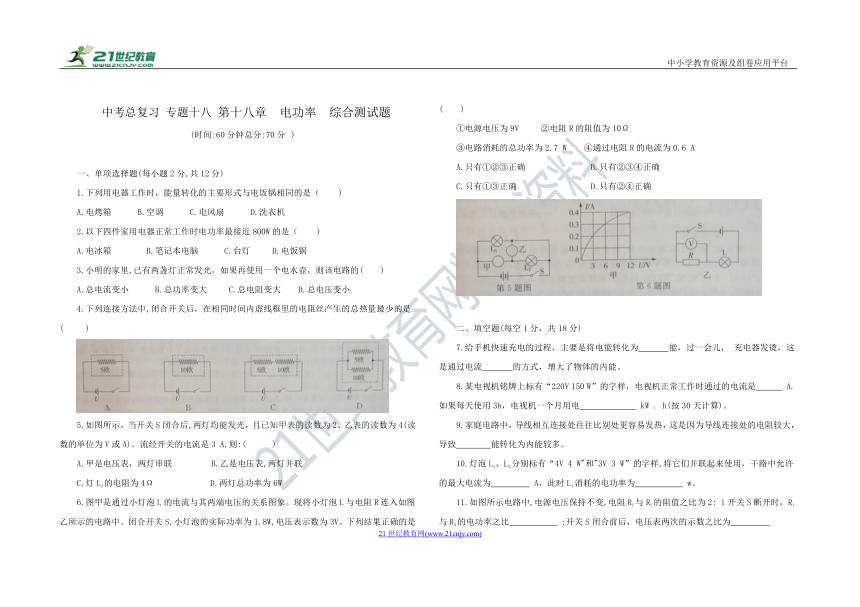

中考总复习 专题十八 第十八章 电功率 综合测试题
(时间:60分钟总分:70分 ）
一、单项选择题(每小题2分,共12分)
1.下列用电器工作时，能量转化的主要形式与电饭锅相同的是（ ）
A.电烤箱 B.空调 C.电风扇 D.洗衣机
2.以下四件家用电器正常工作时电功率最接近800W的是（ ）
A.电冰箱 B.笔记本电脑 C.台灯 D.电饭锅
3.小明的家里,已有两盏灯正常发光，如果再使用一个电水壶，则该电路的( )
A.总电流变小 B.总功率变大 C.总电阻变大 D.总电压变小
4.下列连接方法中,闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最少的是( )
5.如图所示，当开关S闭合后,两灯均能发光，且已知甲表的读数为2、乙表的读数为4(读数的单位为V或A)。流经开关的电流是3 A,则:( )
A.甲是电压表，两灯串联 B.乙是电压表,两灯并联
C.灯L2的电阻为4Ω D.两灯总功率为6W
6.图甲是通过小灯泡L的电流与其两端电压的关系图象。现将小灯泡L与电阻R连入如图乙所示的电路中。闭合开关S,小灯泡的实际功率为1.8W,电压表示数为3V。下列结果正确的是( )
①电源电压为9V ②电阻R的阻值为10Ω
③电路消耗的总功率为2.7 W ④通过电阻R的电流为0.6 A
A.只有①②③正确 B.只有②③④正确
C.只有①③正确 D.只有②④正确
二、填空题(每空1分，共18分)
7.给手机快速充电的过程，主要是将电能转化为 能，过一会儿， 充电器发烫，这是通过电流 的方式，增大了物体的内能。
8.某电视机铭牌上标有“220V 150 W”的字样，电视机正常工作时通过的电流是 A.如果每天使用3h，电视机一个月用电 kW . h(按30天计算)。
9.家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的电阻较大，导致 能转化为内能较多。
10.灯泡L1、L2分别标有“4V 4 W"和"3V 3 W”的字样,将它们并联起来使用，干路中允许的最大电流为 A，此时L1消耗的电功率为 w。
11.如图所示电路中,电源电压保持不变,电阻R1与R2的阻值之比为2: 1开关S断开时，R1与R2的电功率之比 ;开关S闭合前后，电压表两次的示数之比为

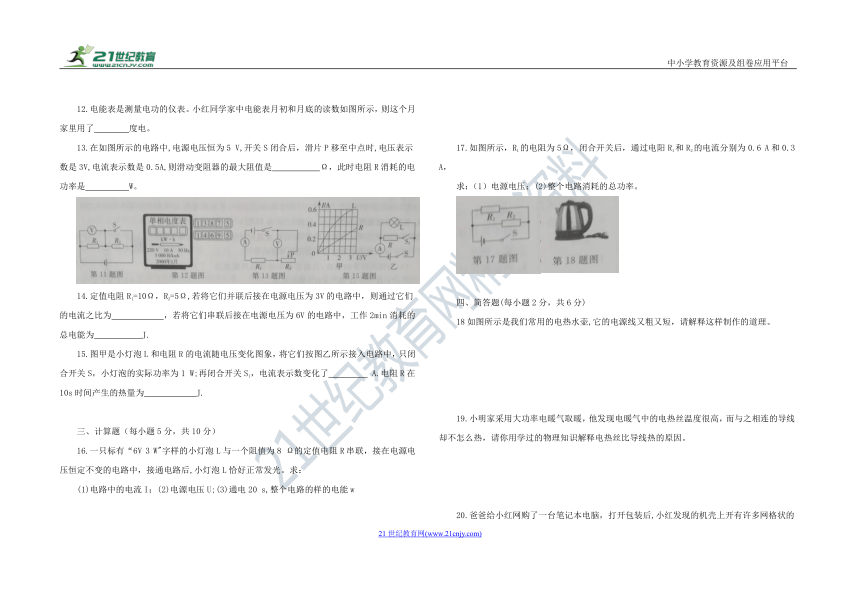

12.电能表是测量电功的仪表。小红同学家中电能表月初和月底的读数如图所示，则这个月家里用了 度电。
13.在如图所示的电路中,电源电压恒为5 V,开关S闭合后，滑片P移至中点时,电压表示数是3V,电流表示数是0.5A,则滑动变阻器的最大阻值是 Ω，此时电阻R消耗的电功率是 W。
14.定值电阻R1=10Ω，R2=5Ω,若将它们并联后接在电源电压为3V的电路中，则通过它们的电流之比为 ，若将它们串联后接在电源电压为6V的电路中，工作2min消耗的总电能为 J.
15.图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1 W;再闭合开关S1，电流表示数变化了 A.电阻R在 10s时间产生的热量为 J.
三、计算题（每小题5分，共10分）
16.一只标有“6V 3 W"字样的小灯泡L与一个阻值为8 Ω的定值电阻R串联，接在电源电压恒定不变的电路中，接通电路后,小灯泡L恰好正常发光。求：
(1)电路中的电流I；(2)电源电压U;(3)通电20 s,整个电路的样的电能w
17.如图所示，R1的电阻为5Ω，闭合开关后，通过电阳R1和R2的电流分别为0.6 A和0.3 A，
求：（1）电源电压；(2)整个电路消耗的总功率。
四、简答题(每小题2分，共6分)
18如图所示是我们常用的电热水壶,它的电源线又粗又短，请解释这样制作的道理。
19.小明家采用大功率电暖气取暖，他发现电暖气中的电热丝温度很高，而与之相连的导线却不怎么热，请你用学过的物理知识解释电热丝比导线热的原因。
20.爸爸给小红网购了一台笔记本电脑，打开包装后,小红发现的机壳上开有许多网格状的小孔，请利用所学的知识解释其中的道理。
五、实验与探究题(每图1分,每空1分,共24分)
21.小虎用如图所示的实验装置“探究电流通过导体产生热量与哪些因素有关”,两个透明容器中封闭着等量的空气。
(1)为得出科学的结论，右边容器中必须选用阻值为 (选填“5 Ω”“10 Ω”或“15 Ω”)的电阻丝。
(2)通电一段时间后，左右两侧密闭容器内的电阻产生的热量之比
(3)若将右侧容器外的电阻放入右侧容器内，该装置可以用来探究通电时间相同时，电流通过导体产生的热量跟 的关系。
22.在测量小灯泡电功率的实验中,小灯泡额定电压为3.8V,电路图如图甲所示。
(1)连接电路时，开关应 ，电源至少应选择 节干电池。
(2)连好电路后闭合开关,移动滑片,电压表的示数为3.8 V,观察小灯泡的发光情况，读出此时电流表的示数为0.34A,则小灯泡的额定功率为 W;在图乙中画出此时电流表指针的位置。
如图所示
23.某同学做测定小灯泡的电功率实验时，用三节干电池供电灯泡额定电压为2.5V.
(1)根据实际情况电压表的量程应选择 V ，请用笔画线代替导线将图甲电路连接完整。
(2)按照原理图连接好电路、如果使用了旧灯泡(灯丝已烧断且不知晓)，闭合开关准备继续实验.这样操作很容易造成 损坏，为避免此事故发生，可以采用的办法是
(3)更换灯泡之后，调节电路使灯泡正常发光，电流表示数如图乙所示，小灯泡的额定功率为 W。
24.如图所示为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气。
(1)实验中通过观察 的变化来反映电阻产生热量的多少。
(2)连接好电路后闭合开关,通电一段时间，观察到右侧液面高于左侧液面，如图甲所示，表明在电流和通电时间相同的情况下， 越大，产生的热量越多。
(3)图中U形管 (选填“ 是”或“不是")连通器，图乙中R3与R2并联，目的是使通过R1与R2的 不同。
(4)某小组在利用图乙装置实验时,发现左右两侧U形管液面上升高度相同，与其他小组的实验现象都不同，经检查气密性良好，请你分析实验现象不同的原因:
25.如图所示，小明在做“测量小灯泡电功率”的实验。实验室有如下器材:电源(设电压恒为6 V不变)小灯泡(额定电压为2.5 V.灯丝的电阻约为10Ω)、电流表、电压表、开关各一个，规格分别为R1“10Ω 1A"和R2“30Ω 0.5A"的滑动变阻器各一个、导线若干。
(1)连接电路时,小明应选用规格为 (选填“R1"或“R2")的滑动变阻器
(2)连接好电路后，闭合开关前，在图甲中滑动变阻器的滑片P位置于 (选项“A”或“B”）端；闭合开关，发现小灯泡不亮,电流表有示数，电压表无示数，则故障原因可能是小灯泡发生 (选填“短路”或“断路”)。
(3排除故障，闭合开关，移动滑片P到某位置时，电压表的示数为22 V.若想测量小灯泡的额定功率，应将滑片P向 (选项“A”或“B")端移动，使电压表的示数为 V.通过实验，小灯泡的U- I图象如图乙所示，.则小灯泡的额定功事为 W.
(4)由图乙可知，小灯泡灯丝电阻大小的变化可能与 有关。
参考答案
一、1.A2.D3.B4.C5.B6.A7
二、7.化学，做功
8.0.68，13.5
电阻，电
1.75
2:1，2:3
电功，82
12，1
1:2，288
0.2，4
三、16.解:(1)灯泡正常发光，则灯泡的电流I=0.5A
小灯泡与定值电阻串联，所以I总=0.5A.
(2) U=10V
(3)W=UIt=100J。
17.解:(1）U1=I1R1=0.6AX5Ω=3V,U=U1=3V.
(2)I总=I1+I2=0.6A+0.3A=0,9A. P总=UI总=3 Vx0.9A=2.7W.
四、18.答:家用电器的电压相同，由P=UI可知，大功率用电器工作时，导线中的电流较大，材料相同时，又粗又短的导线的电阻小，由Q= I2Rt可知，在通电时间和电流相同时，又粗又短的导线产生的热量少,升温少，比较安金,所以电热水壶的电源线又粗又短。
19.答:电阻丝和导线串联，通过的电流相等,但电阻丝的电阻比导线的电阻大得多，根据Q= I2Rt可知，在电流和通电时间相同时，电阻越大，产生的热量越多，所以电热丝温度很高，而与之相连的导线却不怎么热。
20.答:电流通过导体会产生热量,网格状的小孔是为了通风散热，避免热量过多损坏用电器。
五、21.（1）5Ω
（2）4:1
电阻
22.（1）断开，3 （2）1.292
（1）0-3V， （2）电压表，电压表试触 （3）0.7
（1）液面的高度差 （2）电阻 （3）不是，电流 （4）电阻R3断路
（1）R2 （2）A，短路 （3）B，2.5 0.625 （4）灯丝温度
