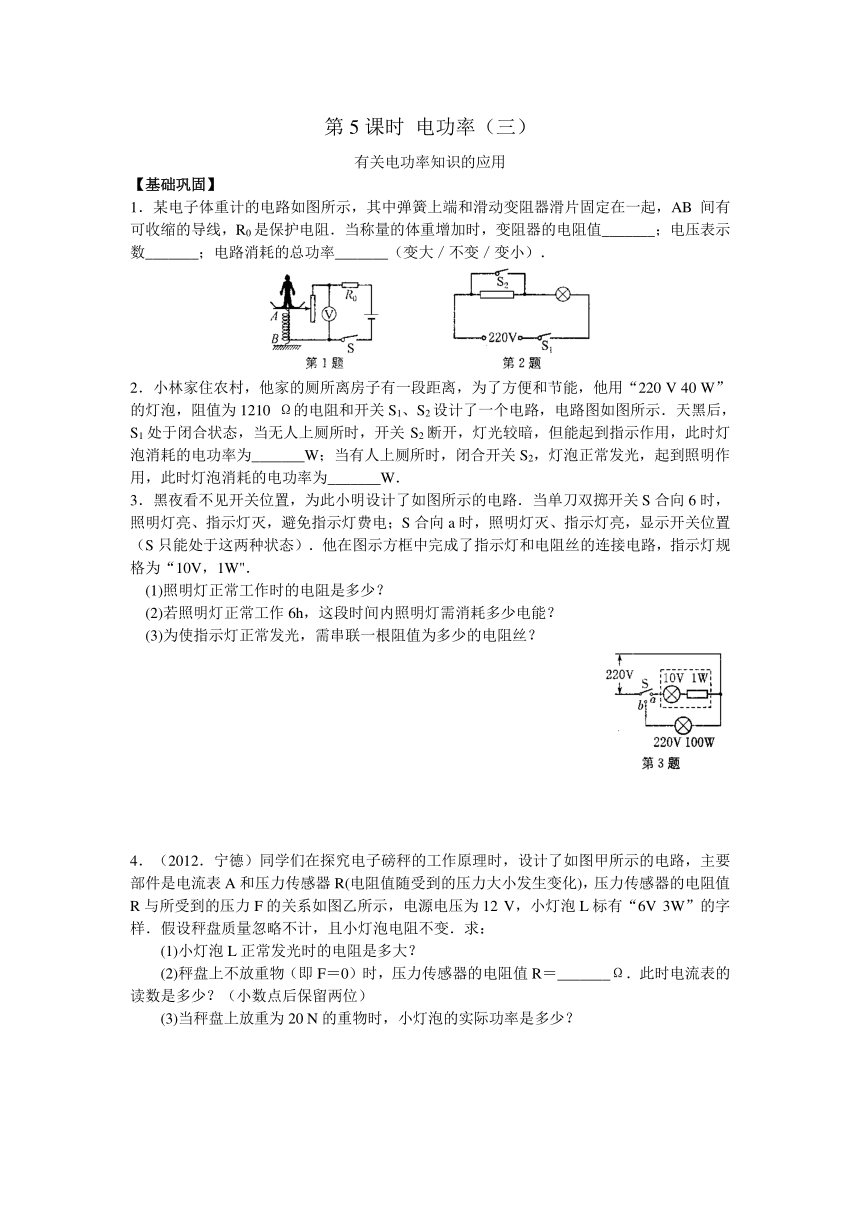

第5课时 电功率（三）
有关电功率知识的应用
【基础巩固】
1．某电子体重计的电路如图所示，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0是保护电阻．当称量的体重增加时，变阻器的电阻值_______；电压表示数_______；电路消耗的总功率_______（变大／不变／变小）．
2．小林家住农村，他家的厕所离房子有一段距离，为了方便和节能，他用“220 V 40 W”的灯泡，阻值为1210 Ω的电阻和开关S1、S2设计了一个电路，电路图如图所示．天黑后，S1处于闭合状态，当无人上厕所时，开关S2断开，灯光较暗，但能起到指示作用，此时灯泡消耗的电功率为_______W；当有人上厕所时，闭合开关S2，灯泡正常发光，起到照明作用，此时灯泡消耗的电功率为_______W．
3．黑夜看不见开关位置，为此小明设计了如图所示的电路．当单刀双掷开关S合向6时，照明灯亮、指示灯灭，避免指示灯费电；S合向a时，照明灯灭、指示灯亮，显示开关位置（S只能处于这两种状态）．他在图示方框中完成了指示灯和电阻丝的连接电路，指示灯规格为“10V，1W"．
(1)照明灯正常工作时的电阻是多少？
(2)若照明灯正常工作6h，这段时间内照明灯需消耗多少电能？
(3)为使指示灯正常发光，需串联一根阻值为多少的电阻丝？
4．（2012．宁德）同学们在探究电子磅秤的工作原理时，设计了如图甲所示的电路，主要部件是电流表A和压力传感器R(电阻值随受到的压力大小发生变化)，压力传感器的电阻值R与所受到的压力F的关系如图乙所示，电源电压为12 V，小灯泡L标有“6V 3W”的字样．假设秤盘质量忽略不计，且小灯泡电阻不变．求：
(1)小灯泡L正常发光时的电阻是多大？
(2)秤盘上不放重物（即F＝0）时，压力传感器的电阻值R＝_______Ω．此时电流表的读数是多少？（小数点后保留两位）
(3)当秤盘上放重为20 N的重物时，小灯泡的实际功率是多少？
【拓展提优】
5．为了搞好城市管理，我市在部分交叉路口相继安装了交通红绿灯和电子
警察监控系统，如图所示为某一路口的红绿灯设施，已知三只灯泡均标有
“220 V 40 W”字样，中一只灯泡的电阻是_______Ω．该设施正常工作一
天(24 h)将耗能_______kW．h
6．2010年上海世博会期间，世博园区大量应用了LED技术．LED其实是一
种半导体新型节能灯，它可以将电能的90%转化为光能（白炽灯只能将电能
的20%转化为光能）．已知某LED灯在一定电压范围内的工作电流都是20
mA，只是在不同的电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为2.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光，如果将该LED灯与一定值电阻R串联后接在电压为5V的电源两端时它发黄光，则该LED灯的电功率是_______W，定值电阻R阻值是_______Ω．
7．( 2012．怀化)如图是小红同学为她家的蔬菜大棚设计的温度监控电路．R1为定值电阻，R2为用半导体材料制成的热敏电阻（电阻随温度的升高而变小）．当蔬菜大棚内温度升高时，电流表示数I和电路消耗的总功率P的变化情况分别是 （ ）
A．I变大 P不变
B．I变小 P变小
C．I变小 P变大
D．I变大 P变大
8．如图所示，是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属片是杠杆的一端，R'是阻值为12 Ω的定值电阻，电流表量程为0～0.6A，电源电压为6V，由油量表（用电流表改装）的指针指示的刻度就可知油箱内油的多少．求：
(1)定值电阻R'的主要作用．
(2)当油量表的指针指在刻度盘中央时，滑动变阻器消耗的功率是多少？
(3)能否将电压表接入这个电路？为什么？
9．太阳能电动车，它由太阳能电池提供动力，下图是它的电路简化图，光能转化为电能储存在太阳能电池中，提供电动机转动需要的动力，可通过改变调速电阻来调节电动机转速．已知太阳能电池电压为600 V．请回答以下问题：
(1)当调速电阻的滑片P在最右端时，调速电阻接入电路的阻值为10Ω，闭合开关S，电压表示数为500V，此时电动机的电功率是多少？
(2)当调速电阻的滑片P滑到最左端时，电动机电功率达到18 kW，此时电流表示数多大？
10．如图甲所示，是某工厂的水平传送带上的产品运输及计数装置示意图．其中，电源电压为3V，定值电阻R0的阻值为20 Ω；S为激光光源，能发射一条粗细忽略不计的光线；R为光敏电阻，当有光照射时，其阻值较小，无光照射时，其阻值较大．水平传送带上的产品均是密度p＝2.5×103 kg/m3的相同正方体．当水平传送带上的产品和传送带一起以速度v＝0.5m／s匀速通过S与R之间时，射向光敏电阻的光线被产品挡住，光线始终与正方体靠近光源一侧的表面垂直，通过电压表测出光敏电阻R两端电压随时问变化的规律如图乙所示(g＝10 N/kg)．则：
(1)定值电阻R0消耗的最大功率是多少？
(2)水平传送带对每个产品的支持力为多少？
参考答案
【基础巩固】
1．变大　变大　变小　2．10 40　3．(1)484Ω　(2)0.6 kW·h　(3)2.1×103 Ω
4．(1)12Ω(2) 30 0.29A(3)1.92W
【拓展提优】
5．1.21×103 　0.96 　6．4.8×10－2　130 　7．D 　8．(1)避免短路　
(2)0. 72W　(3)能把电压表与R或R'并联　9．(1)5 kW (2) 30A　10．(1)0.2W (2)25N
