第1节 电压
第十六章 电压 电阻
义 务 教 育 教 科 书
物理 九年级 全一册

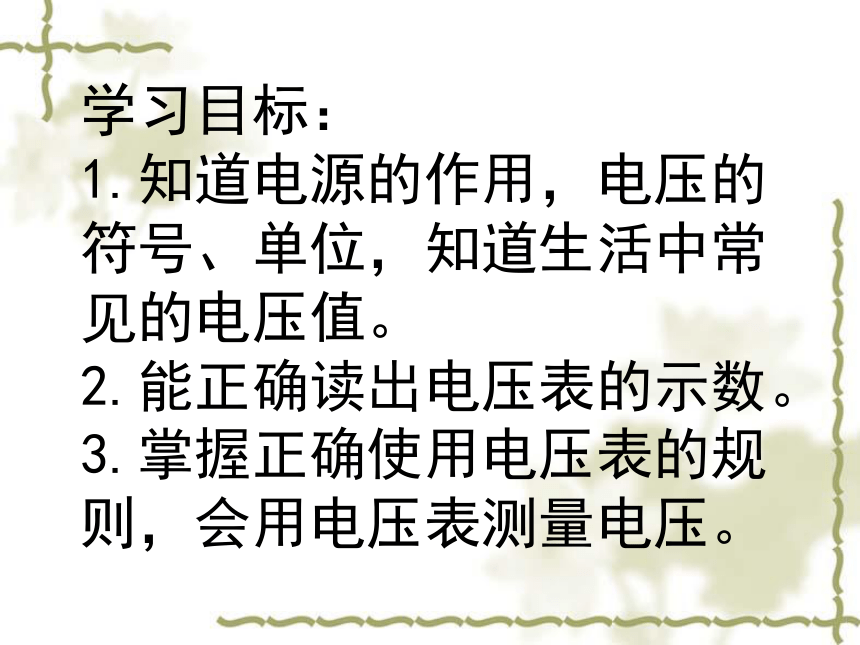

学习目标：
1.知道电源的作用，电压的符号、单位，知道生活中常见的电压值。
2.能正确读出电压表的示数。
3.掌握正确使用电压表的规则，会用电压表测量电压。

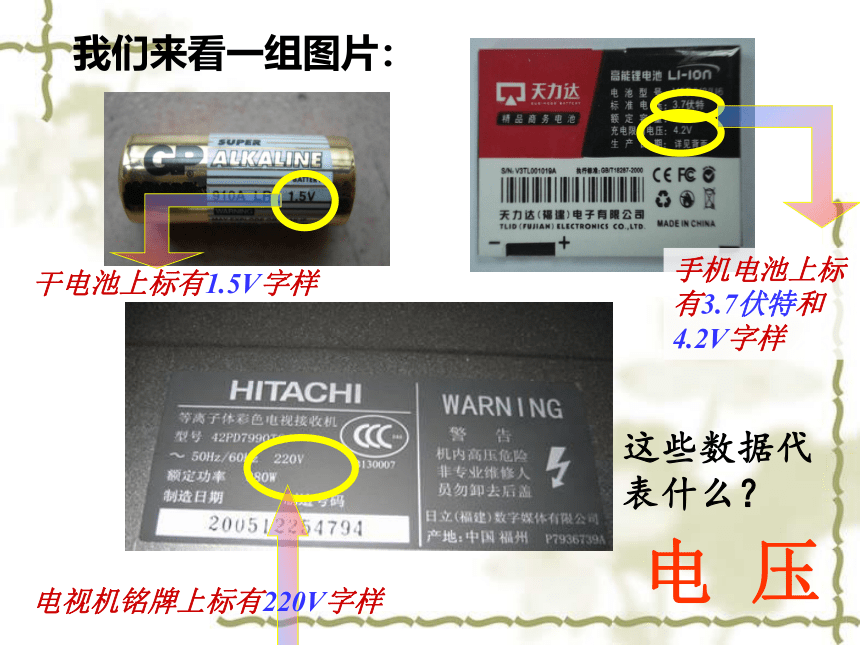

我们来看一组图片：
干电池上标有1.5V字样
手机电池上标有3.7伏特和4.2V字样
电视机铭牌上标有220V字样
这些数据代表什么？
电 压

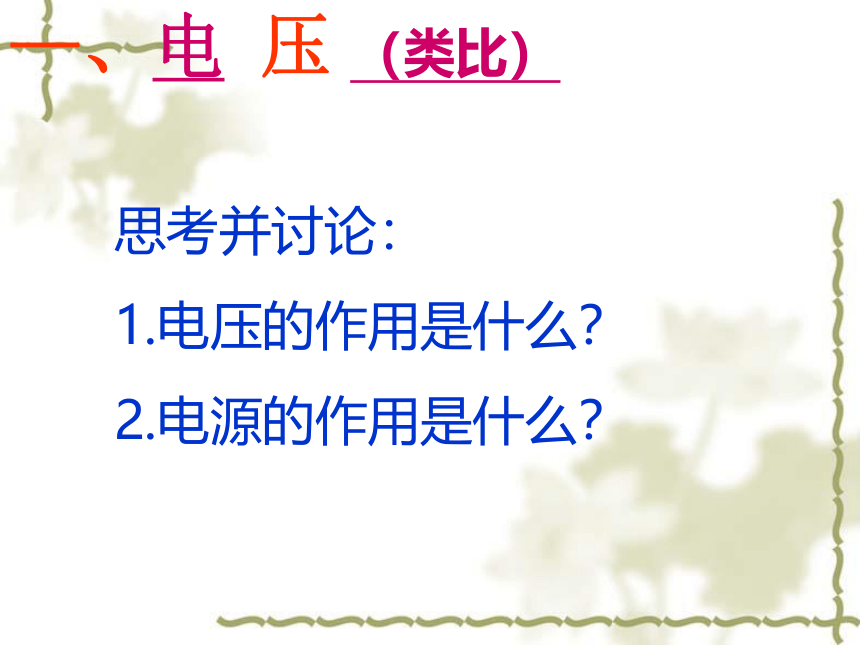

—、电 压 （类比）
思考并讨论：
1.电压的作用是什么？
2.电源的作用是什么？

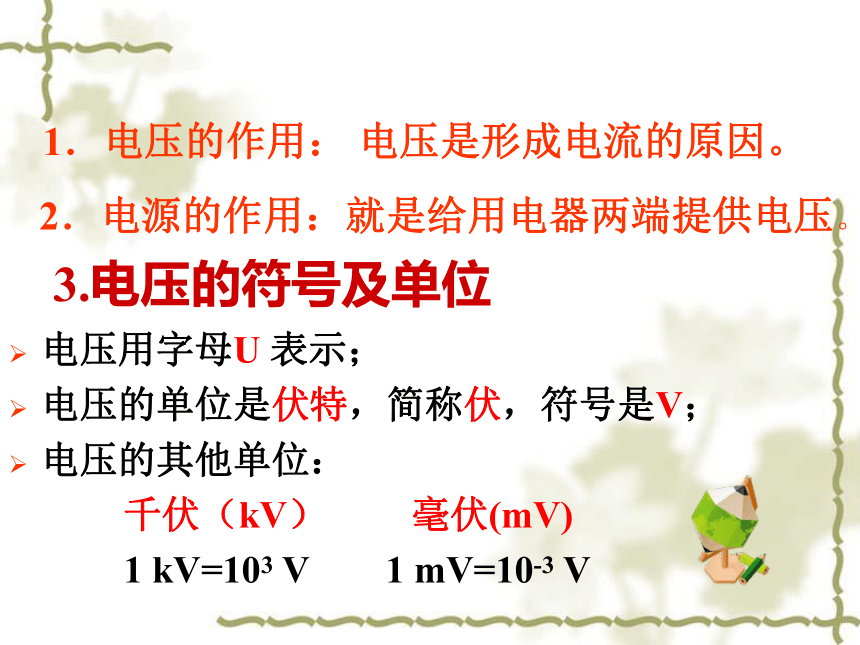

1．电压的作用： 电压是形成电流的原因。
2．电源的作用：就是给用电器两端提供电压。
3.电压的符号及单位
电压用字母U 表示；
电压的单位是伏特，简称伏，符号是V；
电压的其他单位：
千伏（kV） 毫伏(mV)
1 kV=103 V 1 mV=10-3 V

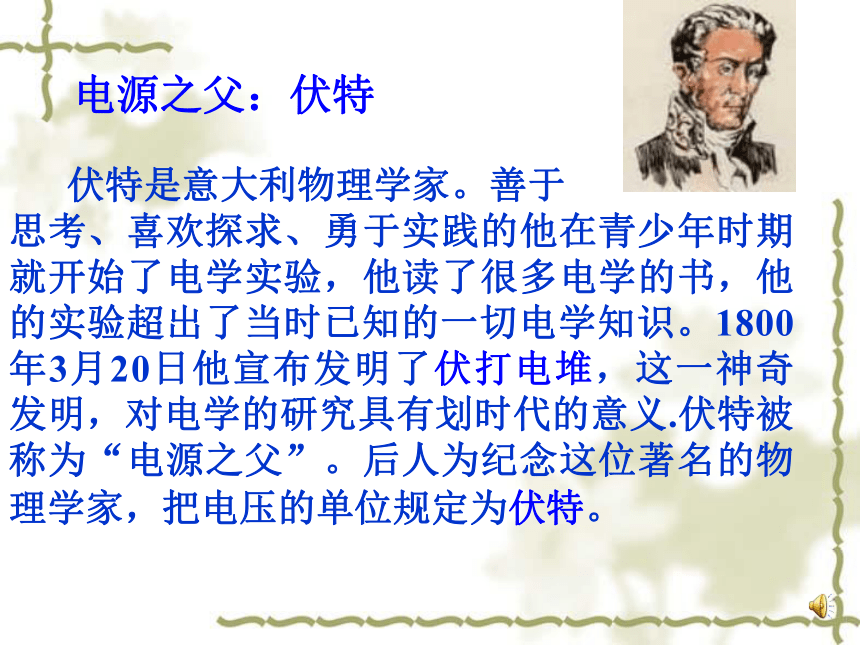

电源之父：伏特
伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。

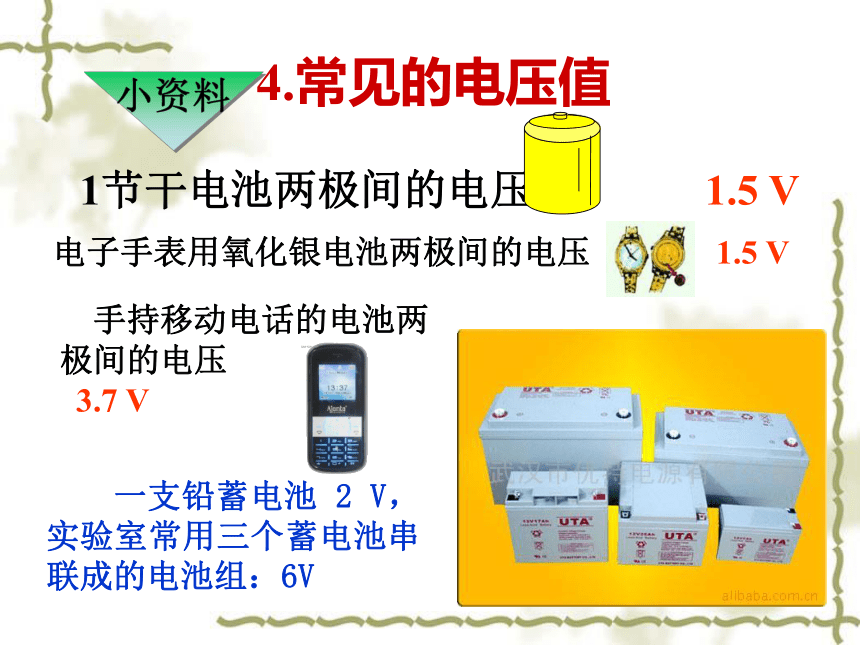

4.常见的电压值
1节干电池两极间的电压 1.5 V
电子手表用氧化银电池两极间的电压 1.5 V
手持移动电话的电池两
极间的电压
3.7 V
一支铅蓄电池 2 V，实验室常用三个蓄电池串联成的电池组：6V
电视机显像管的工作电压 10kv以上
对人体安全的电压 不高于36 V
家庭电路的电压 220 V
电压的大小用电压表测量。
几种常用的电压表：
学生电压表
演示电压表
万用表
应该用什么仪器来测量电压呢？
二.电压的测量：电压表
作用：测量电压
符号：
接线柱
中间的旋钮可以调零
量程：0～3V
分度值：0.1V
量程：0～15V
分度值：0.5V
_
若选“15”“-”接线柱
若选“3”“-”接线柱
—
　　两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
练一练
1.自主阅读P56页内容，找到并勾画出电压表的使用规则：
第一、电压表应该与被测的用电器并联。
第二、要使电流从电压表的“+”接线柱流入，从“－”接线柱流出；
第三.被测电压不要超过电压表的量程；
（事先不能估测出电压大小，用试触法）
第四.电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。
测出A、B之间的电压
L1
L2
L1
L2
2.用电压表测量电压：
1
2
3
4
5
6
7
8
—
3V
15V
3.实验：用电压表测量电压：
1.先用电压表测量小灯泡两端电压为 V，再用电压表测量电源两端的电压为 V。
即在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
生活中，常常把电池串联起来使用。那么两节电池和一节电池，它们的电压一样吗？如何测量？
电池的串联
想想做做
电池串联后的电压等于各个电池的电压之和。
电压表 电流表
不同点 必须并联 接入待测电路两端 必须串联接入待测电路
可以直接接在电源两极上此时示数即为电源电压 绝对不允许将电流表的两个接线柱直接接在电源的两极上，否则会烧毁电流表或损坏电源
相同点 都要注意零点校正 、电流“+”进“-”出、都需要先认清每个大格和每个小格表示的值，然后再读数
4.电压表与电流表异同点
1.电压：是形成电流的条件，
电压是由电源提供的。
2.电压表的使用方法：
（1）并联在所测电路的两端；
（2）使电流方向从“+”流入，从“-”流出；
（3）选择合适的量程；
（4）可以直接连到电源的正、负极上。
生活中，常常把电池串联起来使用。那么两节电池和一节电池，它们的电压一样吗？如何测量？
电池的串联
想想做做
电池串联后的电压等于各个电池的电压之和。
1.在下图所示的电路中，电压表所测的是
哪只灯泡的电压？
电压表测L2
两端的电压
电压
表测
L1
两
端的
电压
2.在下图所示的电路中，电压表所测的是 哪只灯泡的电压？
3.将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
V1
V2
L1
L2
V1
V2
L1
L2
4.如下图所示的电路中，开关闭合后，电压表测量的是哪只灯泡两端的电压？
答案：
v
a
b
s
S
V
(1)
(2)
5.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
