第二十章 电 与 磁
　
第一节 磁现象 磁场

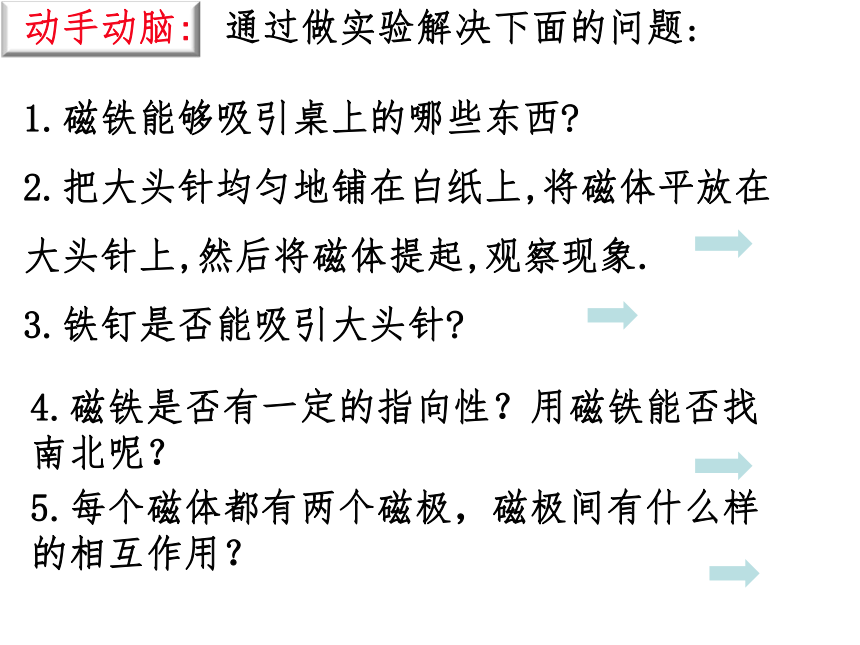

通过做实验解决下面的问题:
动手动脑:
1.磁铁能够吸引桌上的哪些东西
2.把大头针均匀地铺在白纸上,将磁体平放在大头针上,然后将磁体提起,观察现象.
3.铁钉是否能吸引大头针
4.磁铁是否有一定的指向性？用磁铁能否找 南北呢？
5.每个磁体都有两个磁极，磁极间有什么样的相互作用？
1. 磁 性 :能吸引铁、钴、镍 等物质的性质。
2. 磁 体 :具有磁性的物体。
一.磁现象

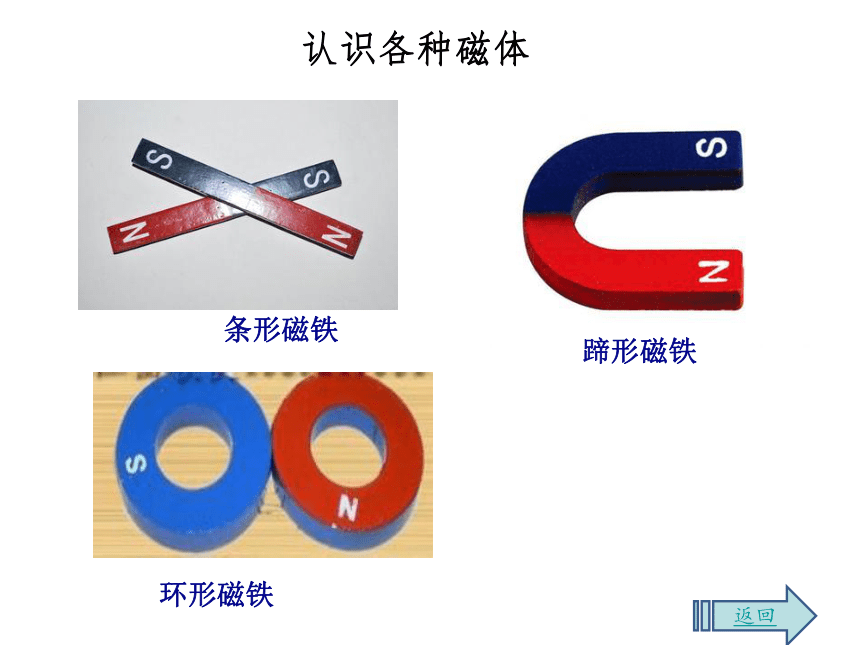

认识各种磁体
返回
条形磁铁
蹄形磁铁
环形磁铁

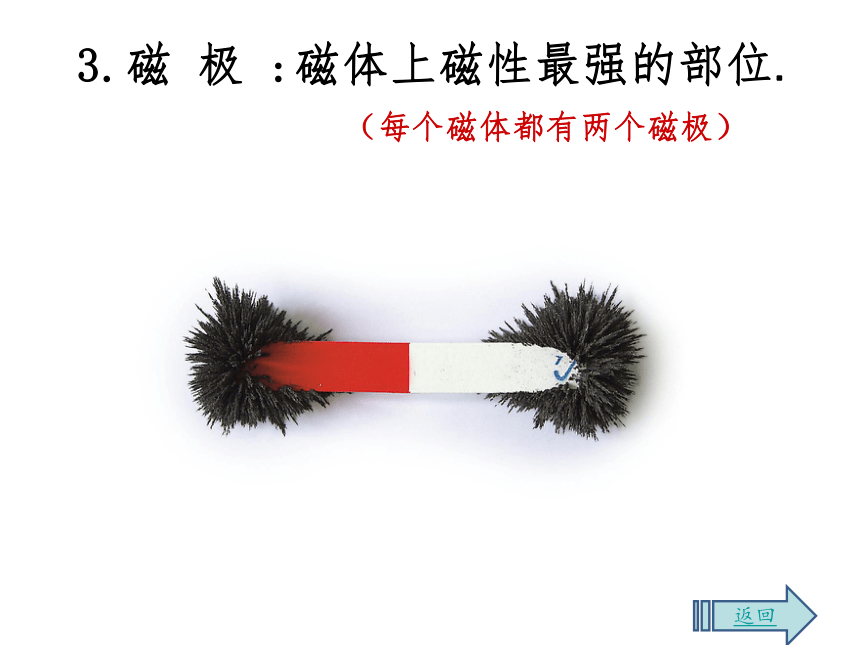

3.磁 极 :磁体上磁性最强的部位.
（每个磁体都有两个磁极）
返回

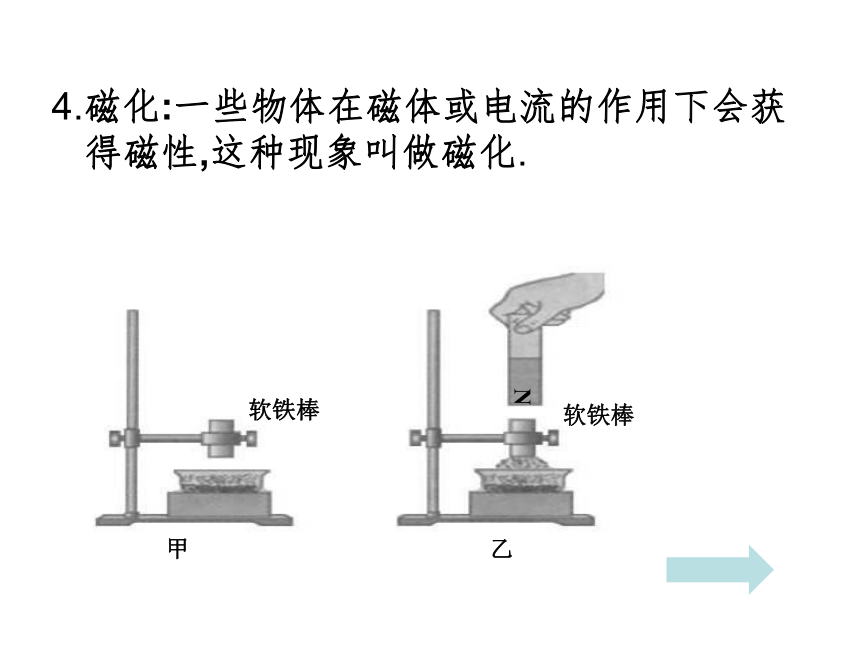

4.磁化:一些物体在磁体或电流的作用下会获 得磁性,这种现象叫做磁化.
N
软铁棒
软铁棒
甲
乙

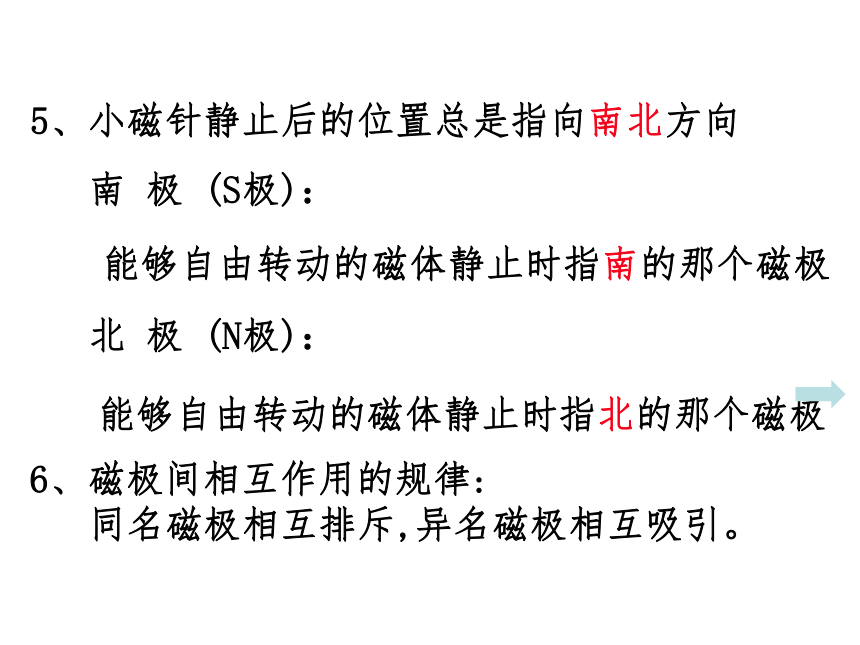

5、小磁针静止后的位置总是指向南北方向
南 极 (S极)：
能够自由转动的磁体静止时指南的那个磁极
北 极 (N极)：
能够自由转动的磁体静止时指北的那个磁极
6、磁极间相互作用的规律:
同名磁极相互排斥,异名磁极相互吸引。

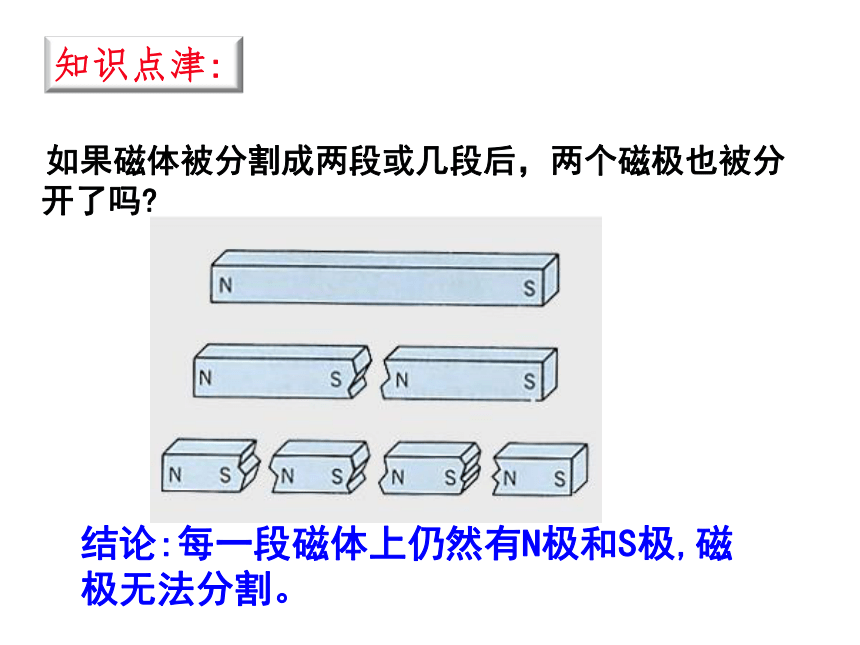

如果磁体被分割成两段或几段后，两个磁极也被分开了吗
知识点津:
结论:每一段磁体上仍然有N极和S极,磁极无法分割。
1．磁体周围存在一种看不见、摸不着的物质，称为磁场。
二、磁场
　　
2．物理学中把磁场对小磁针作用力的方向，即小磁针静止时北极所指的方向规定为该点的磁场方向。
　　 在磁体上面放一块有机玻璃，玻璃上均匀地撒一些铁屑，轻敲玻璃，观察。
实验
磁化后的铁屑就像一个个小磁针，在磁场的作用下，形象地显示出磁场的分布。
3.我们把小磁针在磁场中的排列情况，用一些带箭头的曲线画出来，可以方便、形象地描述磁场，这样的曲线叫做磁感线。
条形磁体的磁感线画法
①磁感线上任意一点的方向，与该点的磁场方向相同。
②磁感线是描述磁场的方法，实际并不存在。
③磁体外部的磁感线都是从磁体的N极出发，回到S极。
　　你知道吗？美丽的极光的发生与磁现象有密切关系。
1．地球周围存在的磁场叫做地磁场。研究表明地磁场的形状与条形磁体的磁场很相似。
三、地磁场
2．地磁场特点
　　地磁N极在地理的南极附近；
　　地磁S极在地理的北极附近。
磁化杯
磁疗仪
磁现象在现代科技生产生活中的应用
磁共振成像的胸部显影片
课堂小结
1.以下描述两个磁极间的磁感线分布图中，正确的是（ ）
C
课堂教学展示
随堂演练
2.下列说法中正确的是（ ）
A.磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
B.磁体周围的磁感线从磁体的S极出来，回到磁体的N极，构成闭合曲线
C.磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
D.磁感线分布越密的地方，其磁场越弱
C
×
√
×
×
3.在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向，且S极向下，则该位置在（ ）
A.赤道附近
B.地理北极附近
C.地理南极附近
D.无法确定
C
