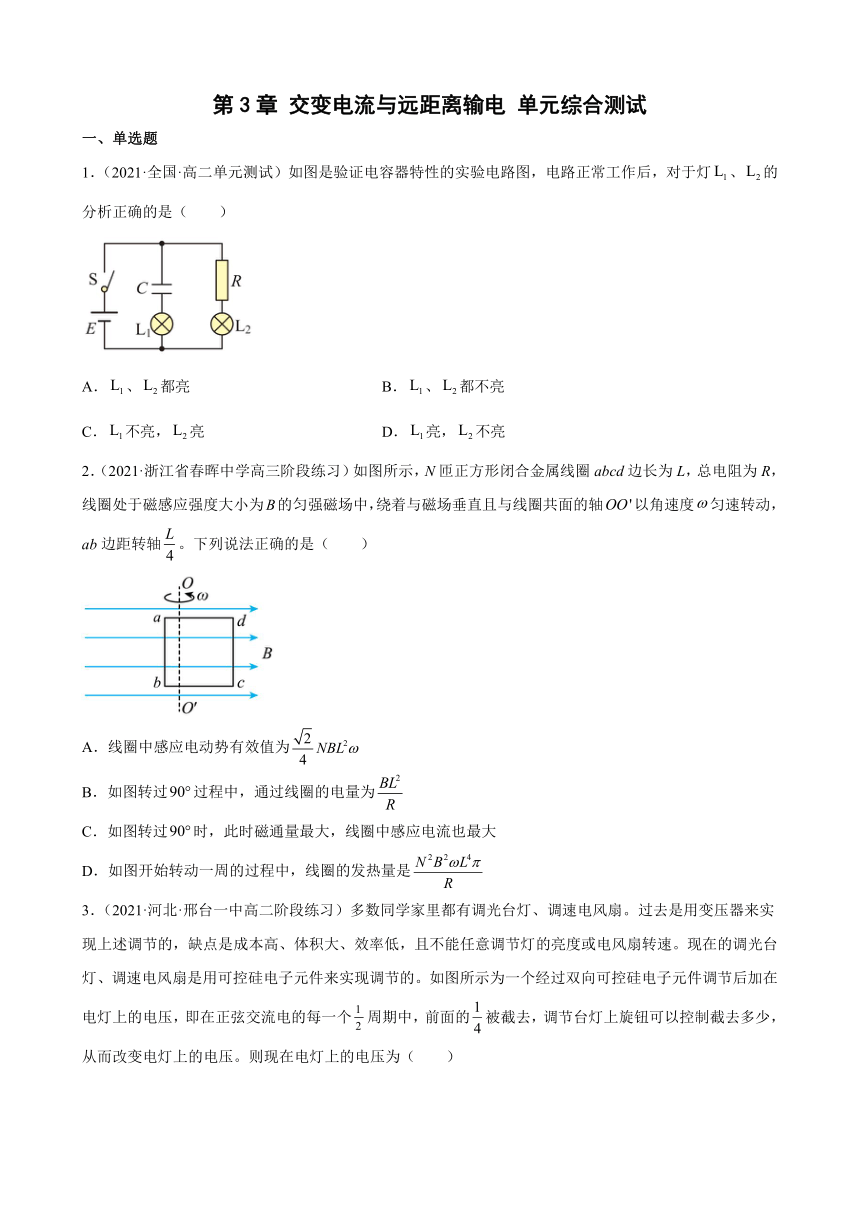

第3章 交变电流与远距离输电 单元综合测试
一、单选题
1．（2021·全国·高二单元测试）如图是验证电容器特性的实验电路图，电路正常工作后，对于灯、的分析正确的是（ ）
A．、都亮 B．、都不亮
C．不亮，亮 D．亮，不亮
2．（2021·浙江省春晖中学高三阶段练习）如图所示，N匝正方形闭合金属线圈abcd边长为L，总电阻为R，线圈处于磁感应强度大小为B的匀强磁场中，绕着与磁场垂直且与线圈共面的轴以角速度匀速转动，ab边距转轴。下列说法正确的是（ ）
A．线圈中感应电动势有效值为
B．如图转过过程中，通过线圈的电量为
C．如图转过时，此时磁通量最大，线圈中感应电流也最大
D．如图开始转动一周的过程中，线圈的发热量是
3．（2021·河北·邢台一中高二阶段练习）多数同学家里都有调光台灯、调速电风扇。过去是用变压器来实现上述调节的，缺点是成本高、体积大、效率低，且不能任意调节灯的亮度或电风扇转速。现在的调光台灯、调速电风扇是用可控硅电子元件来实现调节的。如图所示为一个经过双向可控硅电子元件调节后加在电灯上的电压，即在正弦交流电的每一个周期中，前面的被截去，调节台灯上旋钮可以控制截去多少，从而改变电灯上的电压。则现在电灯上的电压为（ ）
A．Um B． C． D．

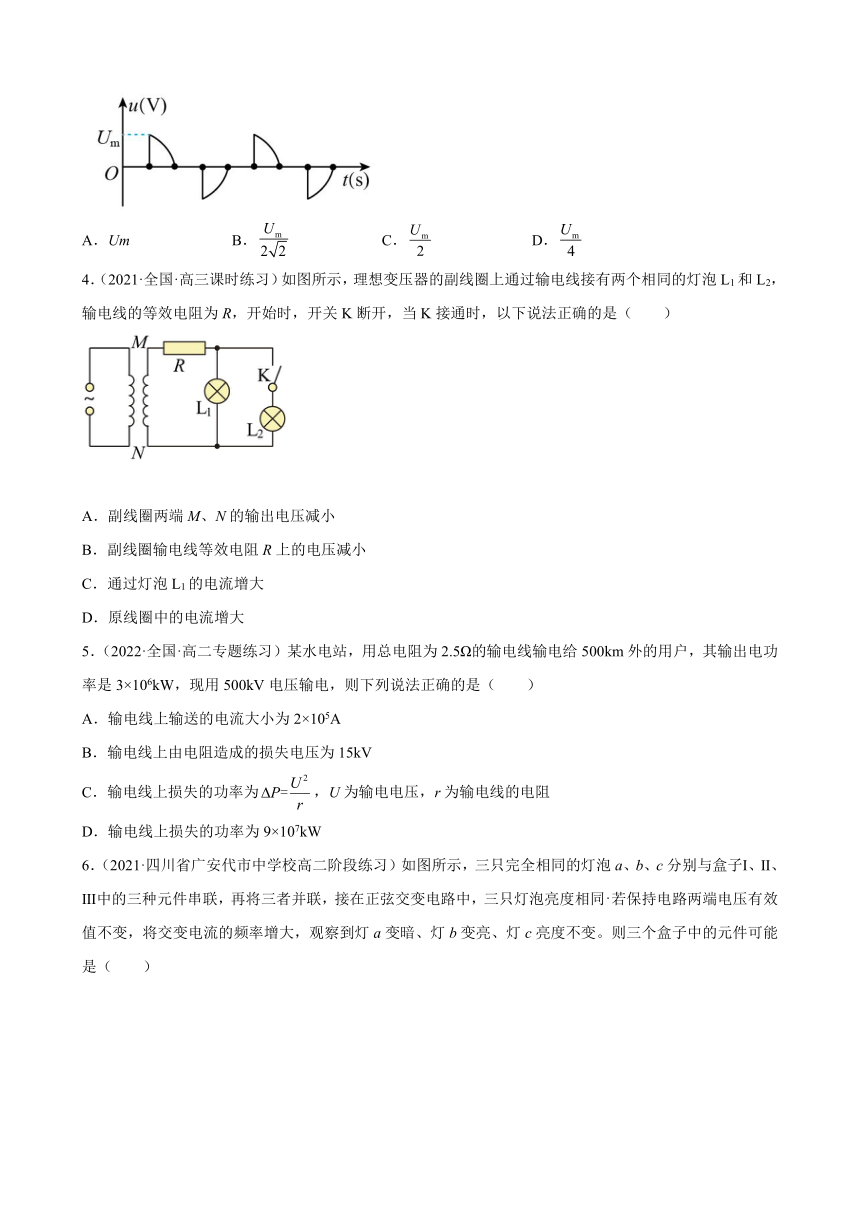

4．（2021·全国·高三课时练习）如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，开关K断开，当K接通时，以下说法正确的是（ ）
A．副线圈两端M、N的输出电压减小
B．副线圈输电线等效电阻R上的电压减小
C．通过灯泡L1的电流增大
D．原线圈中的电流增大
5．（2022·全国·高二专题练习）某水电站，用总电阻为2.5Ω的输电线输电给500km外的用户，其输出电功率是3×106kW，现用500kV电压输电，则下列说法正确的是（ ）
A．输电线上输送的电流大小为2×105A
B．输电线上由电阻造成的损失电压为15kV
C．输电线上损失的功率为，U为输电电压，r为输电线的电阻
D．输电线上损失的功率为9×107kW
6．（2021·四川省广安代市中学校高二阶段练习）如图所示，三只完全相同的灯泡a、b、c分别与盒子Ⅰ、Ⅱ、Ⅲ中的三种元件串联，再将三者并联，接在正弦交变电路中，三只灯泡亮度相同若保持电路两端电压有效值不变，将交变电流的频率增大，观察到灯a变暗、灯b变亮、灯c亮度不变。则三个盒子中的元件可能是（ ）
A．Ⅰ为电阻，Ⅱ为电容器，Ⅲ为电感器
B．Ⅰ为电感器，Ⅱ为电阻，Ⅲ为电容器
C．Ⅰ为电感器，Ⅱ为电容器，Ⅲ为电阻
D．Ⅰ为电容器，Ⅱ为电感器，Ⅲ为电阻
7．（2021·浙江省淳安中学高三阶段练习）如图所示，电路的输入端接入电压为220V的正弦交流电，开关S接1，当滑动变阻器接入电路的阻值为10Ω时，1min内滑动变阻器产生的热量为300J。若变压器损耗功率不计，二极管正向导能电阻不计，所有电表内阻影响不计，则下列判断正确的是（ ）
A．此时电压表的读数为5V
B．原、副线圈中的匝数之比为22∶1
C．若只将S从1拨到2，电流表示数增大
D．若只将滑动变阻器的滑片向下滑动，则电流表示数减小，电压表示数增大
8．（2022·吉林·汪清县汪清第六中学高二期末）图（a）为电视机电脑板供电电路图，图中变压器可视为理想变压器，原、副线圈的匝数比为44：1，R为用电器件的等效电阻，阻值为5Ω，A为理想电流表。已知ab两点间的电压如图（b）所示，下列说法正确的是（ ）
A．通过R电流的表达式为
B．电流表的示数约为1.41A
C．原线圈中磁通量的变化率大于副线圈中磁通量的变化率
D．原线圈两端的电压为220V

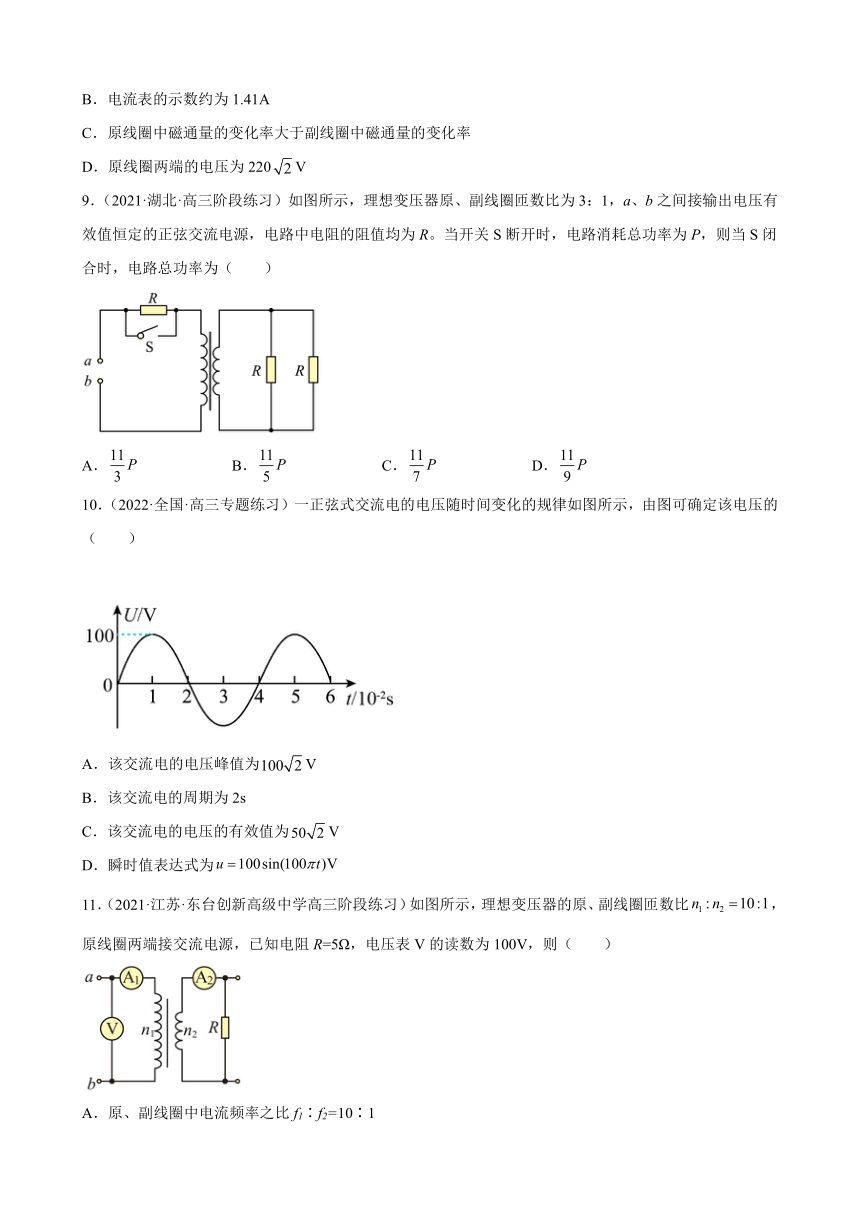

9．（2021·湖北·高三阶段练习）如图所示，理想变压器原、副线圈匝数比为3：1，a、b之间接输出电压有效值恒定的正弦交流电源，电路中电阻的阻值均为R。当开关S断开时，电路消耗总功率为P，则当S闭合时，电路总功率为（ ）
A． B． C． D．
10．（2022·全国·高三专题练习）一正弦式交流电的电压随时间变化的规律如图所示，由图可确定该电压的（ ）
A．该交流电的电压峰值为V
B．该交流电的周期为2s
C．该交流电的电压的有效值为V
D．瞬时值表达式为
11．（2021·江苏·东台创新高级中学高三阶段练习）如图所示，理想变压器的原、副线圈匝数比，原线圈两端接交流电源，已知电阻R=5Ω，电压表V的读数为100V，则（ ）
A．原、副线圈中电流频率之比f1∶f2=10∶1
B．电流表A2的读数为2A
C．原、副线圈内交变电流之比I1∶I2=10∶1
D．变压器输入功率为200W
12．（2021·全国·高三阶段练习）如图所示，在接有理想变压器的电路中接入三个定值电阻、、，导线电阻不计，电流表为理想交流电表，输入恒定的正弦交流电，原、副线圈匝数比，当开关S闭合时，三个电阻消耗的功率相同，则下列说法正确的是（ ）
A．三个电阻的阻值大小之比为
B．三个电阻的阻值大小之比为
C．当开关S断开后，消耗的功率减小
D．当开关S断开后，电流表A的示数增大
二、填空题
13．（2021·四川省绵阳南山中学高二期中）如图所示，交流发电机的矩形线圈中，，，匝数匝，线圈电阻，外电阻。线圈在磁感应强度的匀强磁场中绕垂直于磁场的转轴匀速转动，角速度，则产生感应电动势的最大值为__________V，交流电压表的示数为__________V：从图示位置起，转过90°过程中，通过线圈截面的电荷量为__________C；从图示位置起，转过60°时通过电阻R的电流为__________A。
14．（2021·云南·玉溪第二中学高二阶段练习）一个面积为S的矩形线圈在匀强磁场中以某一边为轴做匀速转动，磁场方向与轴垂直，线圈中感应电动势e与时间t 的关系如图所示，则磁感应强度B=_______，在t = 时刻，线圈平面与磁感线的夹角等于_____。
15．（2021·福建三明·高二期中）一台理想变压器，其原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻，如图所示。
（1）当原线圈接在44 V直流电源上时，电压表示数______V，电流表示数______A。
（2）当原线圈接在输出电压U=311sin100πtV的交变电源上时，电压表示数______V，电流表示数______A。
三、解答题
16．（2021·全国·高二课时练习）某同学想用220V交变电流作为小型收录机的电源。他先制作了一个交变电流变直流的整流器。但是这个整流器需要用6V的交变电流电源。于是他又添置了一个的变压器，如图所示。他看到这个变压器上有a、b、c、d四个引出线头，且a、d引线比b、c引线粗。他不知道如何接法，也没有相应的说明书。
（1）请帮助该同学判断ad端是接220V还是6V。为什么？
（2）为了进一步探究变压器线圈两端的电压与匝数的关系，他又取匝数匝和匝的一个变压器重新接入电源。测量结果记录如表所示，则接电源的是端还是端？为什么？
17．（2021·全国·高二课时练习）汽油机做功冲程开始时，汽缸中的汽油、空气混合气要靠火花塞点燃，但是汽车蓄电池的电压只有12V，远远达不到火花塞产生火花所需要的10000V电压。为此，有人设计了如图所示的点火装置，这个装置的核心是一个变压器，它的初级线圈通过开关连到蓄电池上，次级线圈接到火花塞的两端，开关由机械进行自动控制。试分析该设计是否可行，若要实现点火，变压器需满足什么条件？
18．（2021·全国·高二课时练习）如图所示是一理想变压器示意图，原线圈匝，其中一副线圈匝，两端接阻值的电阻；另一副线圈匝，两端接有额定值为“30V15W”的灯泡L。原线圈接入交变电压后，灯泡L恰能正常发光。求电阻R的电功率和原线圈中的电流。
试卷第1页，共3页
参考答案：
1．C
2．D
3．C
4．D
5．B
6．C
7．B
8．A
9．D
10．C
11．B
12．B
13．
14． 30°
15． 0V 0A 44V 0.44A
16．(1)6V；(2)
17．40W，0.25A
答案第1页，共2页
