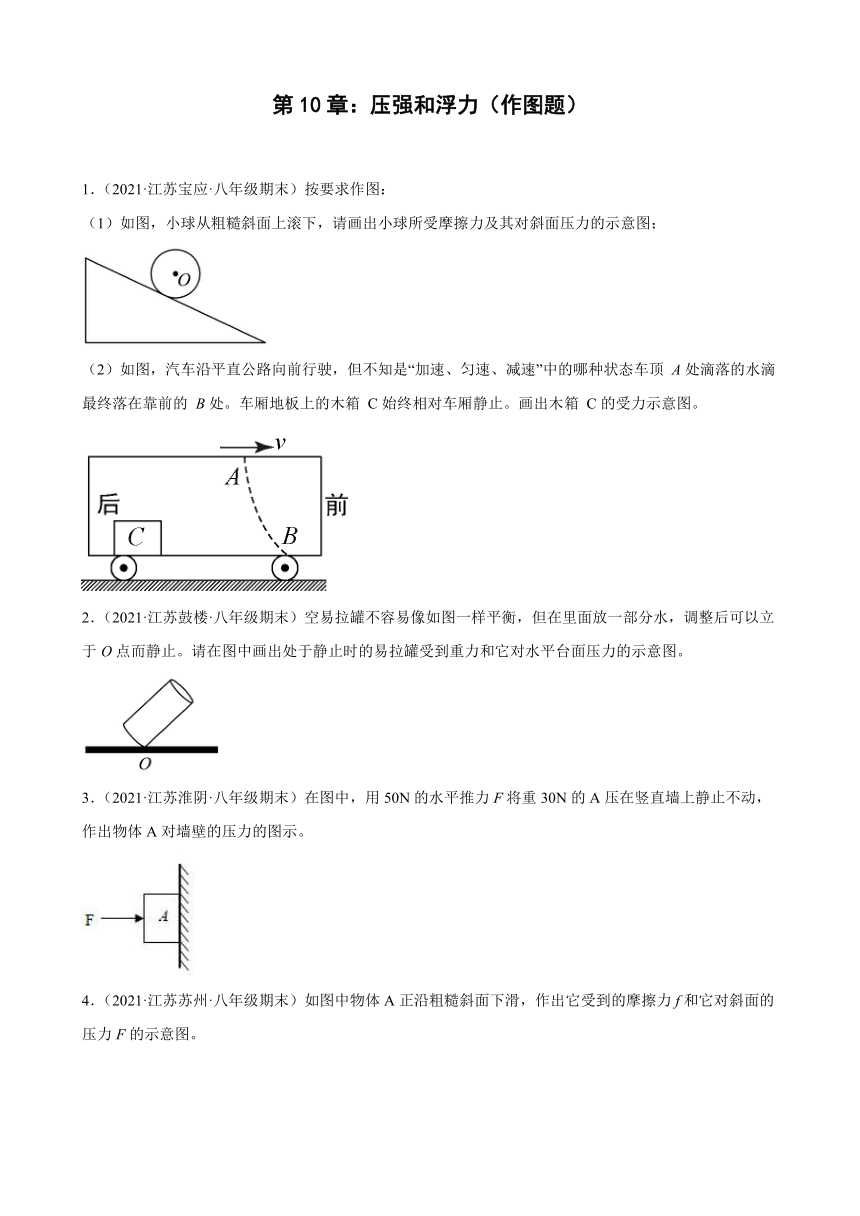

第10章：压强和浮力（作图题）
1．（2021·江苏宝应·八年级期末）按要求作图：
（1）如图，小球从粗糙斜面上滚下，请画出小球所受摩擦力及其对斜面压力的示意图；
（2）如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态车顶 A处滴落的水滴最终落在靠前的 B处。车厢地板上的木箱 C始终相对车厢静止。画出木箱 C的受力示意图。
2．（2021·江苏鼓楼·八年级期末）空易拉罐不容易像如图一样平衡，但在里面放一部分水，调整后可以立于O点而静止。请在图中画出处于静止时的易拉罐受到重力和它对水平台面压力的示意图。
3．（2021·江苏淮阴·八年级期末）在图中，用50N的水平推力F将重30N的A压在竖直墙上静止不动，作出物体A对墙壁的压力的图示。
4．（2021·江苏苏州·八年级期末）如图中物体A正沿粗糙斜面下滑，作出它受到的摩擦力f和它对斜面的压力F的示意图。

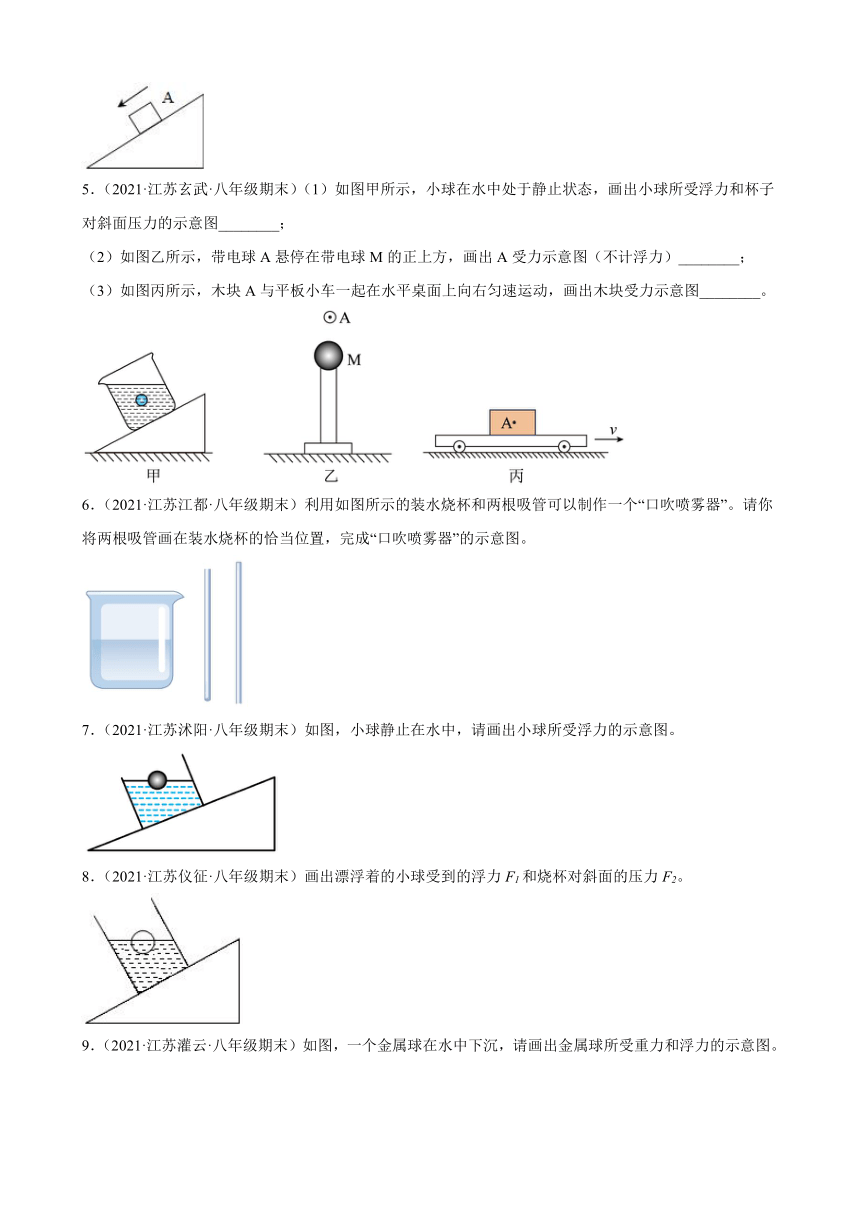

5．（2021·江苏玄武·八年级期末）（1）如图甲所示，小球在水中处于静止状态，画出小球所受浮力和杯子对斜面压力的示意图________；
（2）如图乙所示，带电球A悬停在带电球M的正上方，画出A受力示意图（不计浮力）________；
（3）如图丙所示，木块A与平板小车一起在水平桌面上向右匀速运动，画出木块受力示意图________。
6．（2021·江苏江都·八年级期末）利用如图所示的装水烧杯和两根吸管可以制作一个“口吹喷雾器”。请你将两根吸管画在装水烧杯的恰当位置，完成“口吹喷雾器”的示意图。
7．（2021·江苏沭阳·八年级期末）如图，小球静止在水中，请画出小球所受浮力的示意图。
8．（2021·江苏仪征·八年级期末）画出漂浮着的小球受到的浮力F1和烧杯对斜面的压力F2。
9．（2021·江苏灌云·八年级期末）如图，一个金属球在水中下沉，请画出金属球所受重力和浮力的示意图。

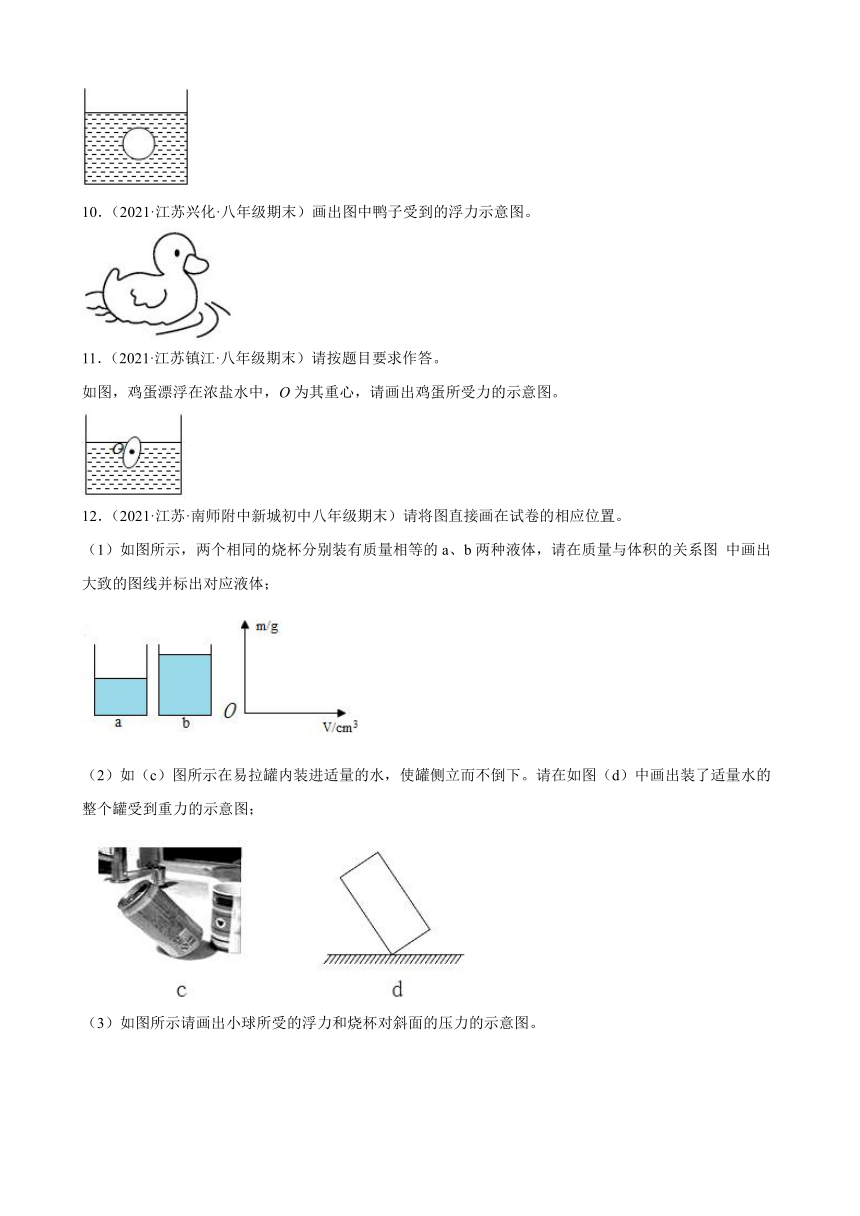

10．（2021·江苏兴化·八年级期末）画出图中鸭子受到的浮力示意图。
11．（2021·江苏镇江·八年级期末）请按题目要求作答。
如图，鸡蛋漂浮在浓盐水中，O为其重心，请画出鸡蛋所受力的示意图。
12．（2021·江苏·南师附中新城初中八年级期末）请将图直接画在试卷的相应位置。
（1）如图所示，两个相同的烧杯分别装有质量相等的a、b两种液体，请在质量与体积的关系图 中画出大致的图线并标出对应液体；
（2）如（c）图所示在易拉罐内装进适量的水，使罐侧立而不倒下。请在如图（d）中画出装了适量水的整个罐受到重力的示意图；
（3）如图所示请画出小球所受的浮力和烧杯对斜面的压力的示意图。
13．（2021·江苏建邺·八年级期末）按照题目要求作图：

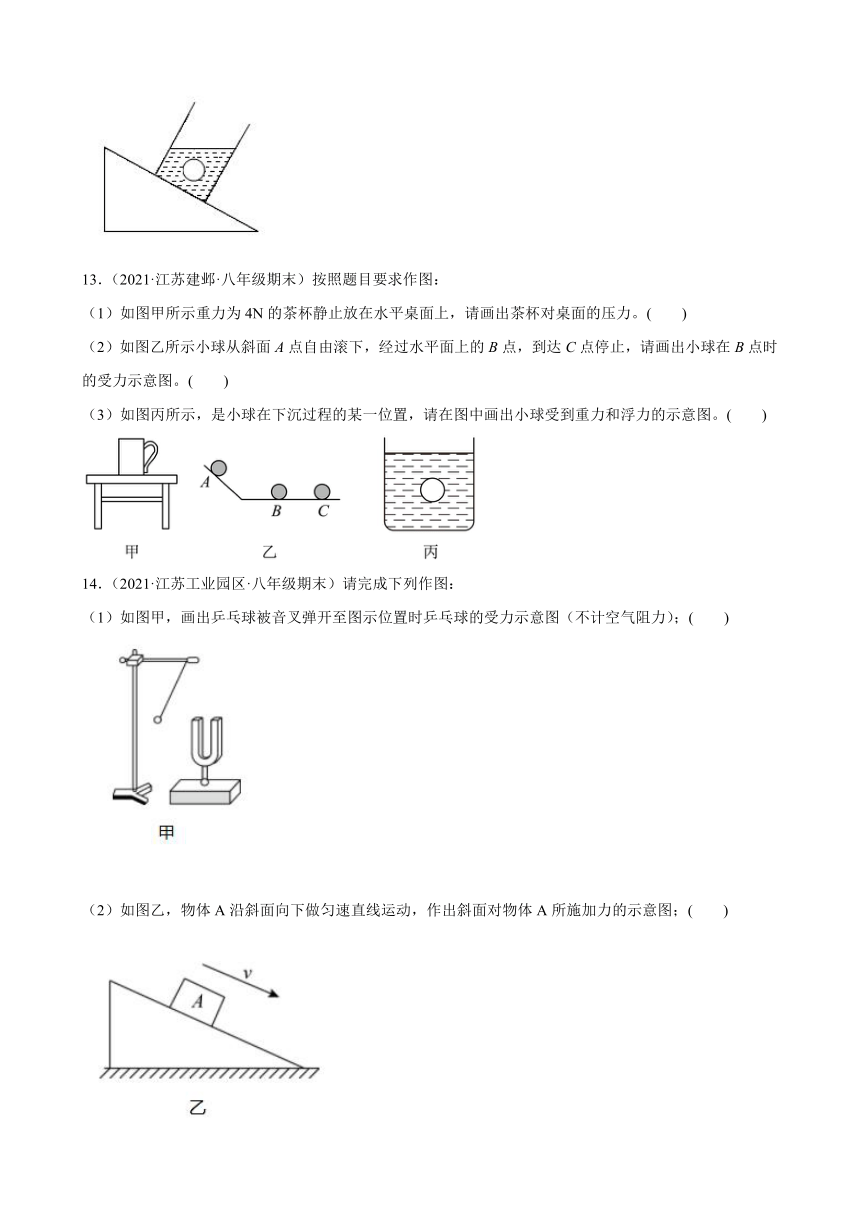

（1）如图甲所示重力为4N的茶杯静止放在水平桌面上，请画出茶杯对桌面的压力。( )
（2）如图乙所示小球从斜面A点自由滚下，经过水平面上的B点，到达C点停止，请画出小球在B点时的受力示意图。( )
（3）如图丙所示，是小球在下沉过程的某一位置，请在图中画出小球受到重力和浮力的示意图。( )
14．（2021·江苏工业园区·八年级期末）请完成下列作图：
（1）如图甲，画出乒乓球被音叉弹开至图示位置时乒乓球的受力示意图（不计空气阻力）；( )
（2）如图乙，物体A沿斜面向下做匀速直线运动，作出斜面对物体A所施加力的示意图；( )

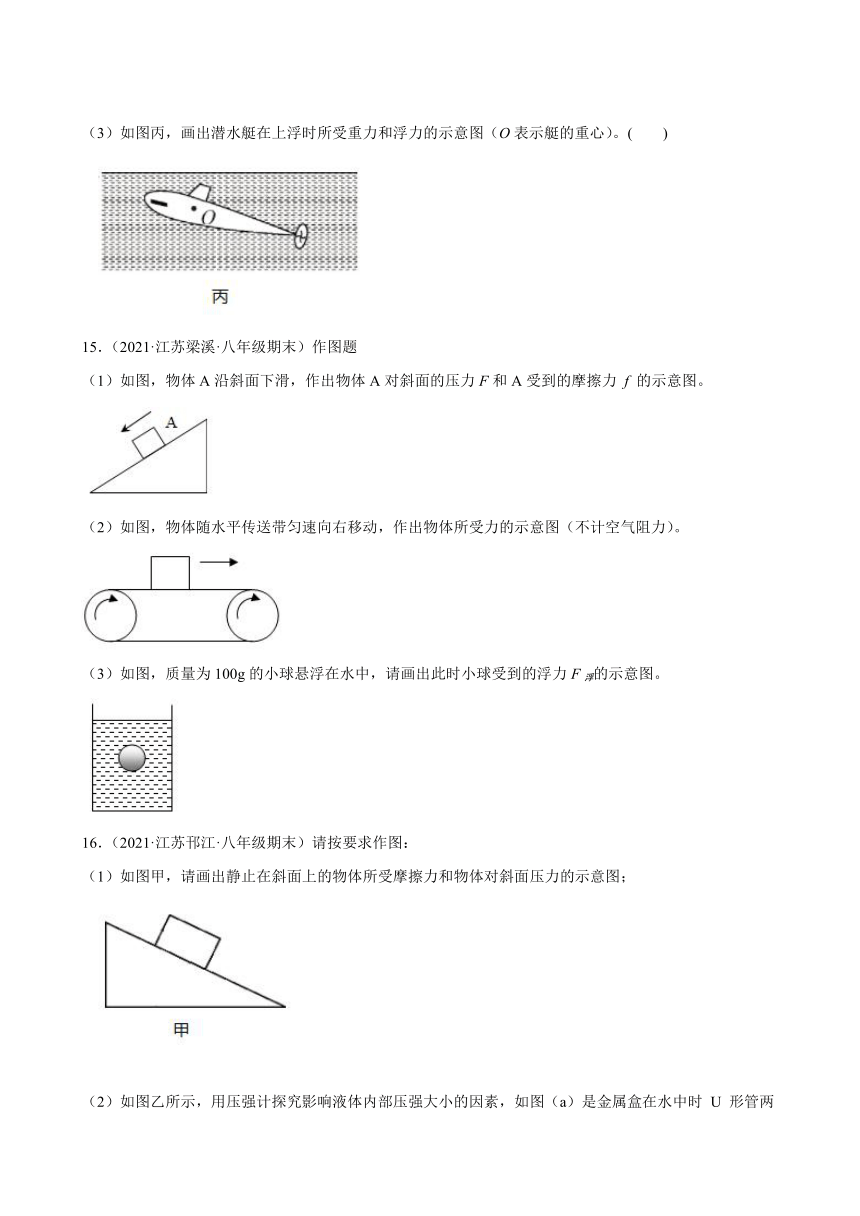

（3）如图丙，画出潜水艇在上浮时所受重力和浮力的示意图（O表示艇的重心）。( )
15．（2021·江苏梁溪·八年级期末）作图题
（1）如图，物体A沿斜面下滑，作出物体A对斜面的压力F和A受到的摩擦力 f 的示意图。
（2）如图，物体随水平传送带匀速向右移动，作出物体所受力的示意图（不计空气阻力）。
（3）如图，质量为100g的小球悬浮在水中，请画出此时小球受到的浮力F浮的示意图。
16．（2021·江苏邗江·八年级期末）请按要求作图：
（1）如图甲，请画出静止在斜面上的物体所受摩擦力和物体对斜面压力的示意图；
（2）如图乙所示，用压强计探究影响液体内部压强大小的因素，如图（a）是金属盒在水中时 U 形管两侧的液面情况，请在图（b）中大致画出金属盒在深度相同的盐水中时 U 形管两侧的液面情况。
（3）如图丙，孔明灯升空后沿着虚线方向做匀速直线运动。请在重心O 处画出孔明灯所受力的示意图（忽略空气阻力）
17．（2021·江苏盐城·八年级期末）在图中画出正在水中下沉的鸡蛋所受力的示意图（不计水的阻力）。
18．（2021·江苏高邮·八年级期末）按题目要求完成。（保留作图痕迹）
（1）如图甲，请画出木块所受重力和木块对斜面的压力；
（2）如图乙，请在图中画出压在墙壁上的物体在竖直方向上的受力示意图：
（3）如图丙，一小球悬浮在斜面上盛水的杯中，画出小球所受的浮力和重力的示意图。
19．（2021·江苏兴化·八年级期末）按要求完成下列作图
（1）请在图中画出压缩的弹簧对拇指弹力的示意图。
（2）画出图中鸭子所受浮力的示意图。
（3）如图表示缆车随缆绳做匀速直线运动，请画出缆车的轿厢（图中的方框代表轿厢）的受力示意图。（不计空气阻力）
20．（2021·江苏赣榆·八年级期末）（1）如图甲所示，木箱沿斜面下滑，请在图中画出木箱对斜面的压力和斜面对木箱摩擦力的示意图______；
（2）如图乙所示，“浮沉子”正在水中下沉，请画出“浮沉子”的受力示意图______。
21．（2021·江苏泗阳·八年级期末）按要求作图。
（1）如图甲所示，竖直墙壁上用细线悬挂重20N的球，请画出球所受的拉力和支持力的示意图；
（2）如图乙所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图。
22．（2021·江苏海州·八年级期末）按题目要求作图。
（1）如图甲所示，木块A放在水平小车上随车一起向右匀速运动，画出木块A受力的示意图；
（2）在图乙中画出漂浮在水面上的苹果所受浮力的示意图。
23．（2021·江苏句容·八年级期末）按照题目要求作图：
（1）物体静止在斜面上，画出物体受到的重力和物体对斜面的压力；
（2）鸡蛋在水中上浮时，画出鸡蛋受到力的示意图；
（3）物体和小车一起向右做匀速直线运动，请画出物体受到力的示意图。
24．（2021·江苏苏州·八年级期末）如图所示，一木球静止在水面上，请在图中作出木球所受力的示意图 （O为重心）；
25．（2021·江苏淮阴·八年级期末）在图中画出小球在水中上浮时的所受浮力的示意图．
26．（2021·江苏苏州·八年级期末）如图所示放在斜面上的杯子，杯子的水中有一个小球，请画出小球在水中受到的力的示意图。
27．（2021·江苏·苏州市立达中学校八年级期末）（1）请画出图A潜水艇在上浮时所受重力和浮力的示意图（O表示艇的重心）；
（2）如图B，传送带上有一个物体M．它与传送带一起在水平方向向右作匀速运动，不计空气阻力．请在图中画出M受力情况的示意图；
（3）如图C，物体A静止在斜面上，请画出物体A所受重力，及物体A对斜面的压力的示意图。
28．（2021·江苏赣榆·八年级期末）如图所示，“浮沉子”正在水中下沉，请画出“浮沉子”的受力示意图。
29．（2021·江苏太仓·八年级期末）根据题意要求完成作图（本题均不计空气阻力）
（1）如图甲所示，一斜面静止于水平地面，请作出斜面对地面的压力示意图；
（2）如图乙所示，物体A正沿粗糙斜面下滑，作出它受到的摩擦力和它对斜面的压力的示意图；
（3）如图丙所示，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动，在小钢球向右摆动到最右端点时所受的重力和细线的拉力；
（4）如图丁所示，斜面上有个装水的杯子，杯子中有一个小球正在下沉，请画出小球在水中受力的示意图。
30．（2021·江苏工业园区·八年级期末）两个高为0.1m外形完全相同圆柱体A、B，A密度为0.6g/cm3，B密度为2.7g/cm3，分别放置在两个相同的圆柱形容器中，向容器中缓慢注水直至水深为0.2 m，在甲图中画出放圆柱体A的容器中注水质量与水深度h的大致关系图像，在乙图中画出圆柱体B所受浮力F与水深度h的大致关系图像。
试卷第1页，共3页
参考答案：
1．（1）；（2）
【分析】
【详解】
（1）物体对斜面的压力，作用在斜面上，作用点就画在斜面。上，方向是垂直斜面并且指向斜面内；摩擦力的方向与物体运动方向或运动趋势的方向相反，物体沿斜面下滑，因此摩擦力的方向沿斜面向上。如图所示：
（2）根据水滴从A处下落时的运动状态判定汽车为减速运动，所以物体C相对于车厢有向右运动的趋势，所以物体C受到的摩擦力方向是水平向左，如图所示：
2．
【分析】
【详解】
易拉罐所受重力的示意图：过易拉罐重心画带箭头的线段，方向竖直向下，符号为G；
在水平台面上选取易拉罐与接触面的点为压力的作用点，从压力作用点画垂直于水平台向下、带箭头的线段，符号为F，即为它对水平台面的压力；如图所示：
3．
【分析】
【详解】
由题知，用50N的水平推力F将重30N的A压在竖直墙上静止不动，所以物体A对墙壁的压力大小为50N，作用点在物体与墙壁的接触面上，由作用点作垂直墙面向右的有向线段，即为压力的图示，如图所示：
4．
【分析】
【详解】
物体A正沿粗糙斜面下滑，滑动摩擦力平行于斜面向上；物体对斜面的压力的作用点在物体与斜面接触面的中心，过此点画垂直斜面向下的力，即为压力，如图所示：
5．
【分析】
【详解】
（1）[1]小球所受到的浮力作用在小球上，方向竖直向上，杯子对斜面的压力作用在杯子与斜面接触的斜面上，方向垂直于接触面，且斜向下，据此作出两个力的示意图，如图所示：
（2）[2]带电小球受到下方带电球的向上的作用力，同时小球受到地球给的重力，方向竖直向下，因为小球悬停在上方，所以受力平衡，故重力大小等于静电力大小，故在作示意图时，两个力的作用线应一样长，据此作出受力分析如图所示：
（3）[3]木块受到竖直向下的重力，由于木块对小车有挤压，所以木块受到小车给的竖直向上的支持力的作用，又因为木块随小车一起做匀速直线运动，所以处于受力平衡状态，故水平方向上，不受到摩擦力的作用，竖直方向上，重力与支持力大小相等，方向相反，作力的示意图时，线段长度相等，所以木块受力示意图如图所示：
6．
【分析】
【详解】
一个“口吹喷雾器”，是利用流速大，压强小的工作原理制成的，故先用一根导管A竖直插入装水的烧杯中，用另外一根导管B垂直于该导管，并且口对口垂直，对着B吹气，导致A管的上方空气流速大，压强小，大气压将水压入吸管，经B吹后喷射而出，这样一个喷雾器就做好了，如下图所示：
7．
【详解】
小球所受浮力的方向竖直向上，作用点画在物体的重心上，小球所受浮力的示意图如下所示：
8．
【分析】
【详解】
小球受到的浮力F1方向竖直向上，作用点在小球的重心；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F2。如图所示：
9．
【分析】
【详解】
根据题意，一个金属球在水中下沉，根据物体的浮沉条件可知，金属球受到的浮力要小于重力，重力的方向是竖直向下的，浮力的方向是竖直向上的，这两个力都作用在金属球的重心上。如图所示：
10．
【分析】
【详解】
鸭子所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出符号F浮，如图所示：
11．
【分析】
【详解】
由题知，鸡蛋漂浮在盐水中，鸡蛋受到的重力和浮力是一对平衡力，所以两力大小相等，重力方向竖直向下，浮力方向竖直向上，两力的作用点在鸡蛋的重心，如图所示：
12．（1） （2）（3）
【分析】
【详解】
（1）两个相同的烧杯中a、b两种液体的质量相同，a液体的体积小于b液体的体积，a液体的密度大于b液体的密度，故a、b液体的质量与体积的关系如图所示：
（2）易拉罐所受重力的作用点在易拉罐的中心，方向竖直向下，如图所示：
（3）小球所受的浮力的作用点在小球上，方向竖直向上；烧杯对斜面的压力作用点在斜面上，方向垂直于斜面向下，如图所示：
13．
【分析】
【详解】
（1）[1]茶杯对桌面的压力作用点在茶杯与桌面接触的桌面上，压力的方向垂直于接触面，且方向向下，根据题干，此时茶杯自由静止于水平桌面上，所以此时压力大小等于茶杯的重力，据此，在茶杯与桌面接触处竖直向下作一条带箭头的线段即为压力的示意图，如图所示：
（2）[2]小球在B点时从左往右运动，由于地球吸引，所以受到重力的作用，作用点在小球重心，方向竖直向下，水平面对小球有支持力，方向竖直向上，且大小与重力大小相等，所以作图时长度应与重力长度相同，由于最后小球停止，故平面粗糙，小球受到摩擦阻力，小球与平面的相对运动方向水平向右，所以滑动摩擦力水平向左，综上，小球受到竖直向下的重力，竖直向上的支持力和水平向左的摩擦力三个力的作用，由此作出对应的示意图，如图所示：
（3）[3]小球在下沉过程中，所受的重力方向竖直向下，浮力方向竖直向上，但是由于是下沉过程，由此可知，重力大于浮力，所以在作力的示意图时，重力的作用线要比浮力的稍长一些，如图所示：
14．
【分析】
【详解】
（1）[1]不计空气阻力，乒乓球被弹开至图甲所示位置受到竖直向下的重力和沿绳子向上的拉力的作用，作用点在乒乓球的重心上，所以作图如下：
（2）[2]如图乙所示，物体A受到垂直于斜面向上的支持力和沿斜面向上的摩擦力的作用，因为A是沿斜面向下运动的，此两力的作用点都在A的重心上，所以作图如下：
（3）[3]潜水艇在上浮时受到竖直向下的重力和竖直向上的浮力的作用，且浮力小于重力，这两个力都作用在潜水艇的重心上，所以作图如下：
15．（1） （2） （3）
【分析】
【详解】
（1）过物体的重心作沿斜面向上的力，即摩擦力；物体对斜面的压力的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如下图：
（2）物体和传送带一起匀速运动，相对静止，物体在水平方向上不受摩擦力的作用，只受重力和支持力的作用；过物体的重心分别沿竖直向下和竖直向上画出重力和支持力的示意图，如图所示：
（3）小球悬浮在水中，由浮沉条件可知小球受到浮力的大小为
F浮=G=mg=0.1kg×10N/kg=1N
浮力的方向竖直向上；过小球的球心作竖直向上、大小为1N的浮力，如图所示：
16．
【分析】
【详解】
（1）静止在斜面上的物体有向下运动的趋势，所受的斜面的摩擦力是沿斜面向上的，作用在物体的重心上，物体对斜面的压力是垂直于斜面向下的，作用在物体与斜面接触的中点上，所以作图如下；
（2）将金属盒放在盐水中的同一深度U形管的液面高度差比金属盒放在水中的要大，那么U形管两侧的液面大概在A、B两点，作图如下；
（3）忽略空气阻力的孔明灯在空中做匀速直线运动，则所受的竖直向下的重力和竖直向上的浮力是一对平衡力，其大小相等，方向相反，作用点在孔明灯的重心上，故作图如下：
17．
【分析】
【详解】
鸡蛋在水中受重力与浮力的作用，重力的方向竖直向下，浮力的方向竖直向上；因为鸡蛋正在下沉，所以重力比浮力大，线段的长度不同。过鸡蛋的重心分别沿竖直向下的方向和竖直向上的方向画一条带箭头的线段，分别用符号G和F浮表示；注意表示重力线段比表示浮力的线段要长些；如图所示：
18．（1）；（2）；（3）
【分析】
【详解】
（1）过斜面上木块的重心画一条竖直向下的有向线段表示重力，用G表示；压力是垂直作用在物体表面上的一个力，过木块与斜面的接触面中间画一条垂直斜面向下的有向线段表示压力，用F表示。如图所示
（2）压在墙壁上的物体有一个向下运动的趋势，所以物体受到自身重力和墙壁给的摩擦力作用，过物体的重心分别沿竖直向下和竖直向上画一条有向线段分别表示重力G和摩擦力f，注意物体处于静止状态，受到平衡力的作用，重力G和摩擦力f大小相等，线段长度应该相同。如图所示
（3）过小球重心分别沿竖直向下和竖直向上画一条有向线段分别表示重力G和浮力F浮，因为小球悬浮，浮力和重力大小相等，所以线段长度应该相同。如图所示
19．（1）；（2）；（3）
【分析】
【详解】
（1）压缩的弹簧对拇指弹力作用在拇指上，方向水平向右，故画出弹簧对拇指弹力F的示意图如图：
（2）鸭子所受的浮力，方向竖直向上，故画出鸭子所受浮力的示意图如图：
（3）缆车随缆绳做匀速直线运动，处于平衡状态，受到平衡力，缆车竖直方向上受到向下的重力和缆绳对缆车向上的拉力，两个力的大小相同，作用点在轿厢重中心，所以缆车的受力示意图如图：
20．
【分析】
【详解】
[1] 木箱对斜面压力F的作用点在斜面上，方向垂直于斜面向下；木箱沿粗糙斜面下滑时受到的摩擦力f方向沿斜面向上，如图所示：
[2] 正在水中下沉的“浮沉子”，受到竖直向下的重力和竖直向上的浮力，由于在水中下沉，所以重力大于浮力，且作用点作用在“浮沉子”的重心，如下图所示：
21．（1） ；（2）
【分析】
【详解】
（1）小球受到绳子的拉力方向沿绳子的收缩方向，受到墙壁的支持力方向垂直于墙壁水平向右。
（2）小球悬浮在水中，受到竖直向上的浮力和竖直向下的重力作用，浮力与重力大小相等。
22．（1）；（2）
【分析】
【详解】
（1）[1]物体A受到两个力的作用，重力G和支持力F支，作用点都在重心，重力的方向竖直向下，支持力的方向向上。如下图所示：
（2）[2]浮力始终竖直向上，作用在重心处。如下图所示：
23．（1） ；（2）；（3）
【分析】
【详解】
（1）找出物体的重心，画一竖直向下的线段，标出箭头，记为G；在物体和斜面的接触面上找一点作为力的作用点，画一垂直斜面向下的线段，标出箭头，记为F。如图所示：
（2）鸡蛋在水中上浮时，受到竖直向下的重力和竖直向上的浮力，由浮沉条件知，浮力大于重力，作用点在重心，如图所示：
（3）由于物体随小车一起向右做匀速直线运动，所以物体与小车相对静止，则物体不受摩擦力作用；物体一共受两个力的作用:重力和支持力，并且这两个力是一对平衡力，重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，如图所示：
24．
【详解】
静止在水面上的木球，受竖直向下的重力和竖直向上的浮力作用而处于平衡状态，两力大小相等，方向相反，如下图所示。
25．略
【详解】
小球所受的浮力作用点在球的中心处，浮力的方向是竖直向上的，如下图所示：
26．
【分析】
【详解】
图中悬浮在杯子中的小球受到重力的作用和浮力的作用，重力的方向是竖直向下的，浮力的方向是竖直向上的，小球处于静止状态，故重力大小与浮力大小相等，作图如图所示：
【点睛】
27．（1）
（2）
（3）
【详解】
（1）潜水艇受到的重力竖直向下，而浮力竖直向上，且浮力应大于重力，如图所示：
（2）由于物体M和传送带一起匀速运动，相对静止，所以M不受摩擦力的作用，只受重力和支持力的作用，如图所示：
（3）过物体重心画带箭头的线段，方向竖直向下，符号为G。在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F；如图所示：
28．
【分析】
【详解】
“浮沉子”正在水中下沉，受到重力和浮力作用，并且重力大于浮力，从“浮沉子”重心分别沿竖直向下的方向和竖直向上的方向画一条带箭头的线段，分别用符号G和F浮表示；注意表示重力线段比表示浮力的线段要长些，如图所示：
29．（1）；（2）；（3）；（4）
【分析】
【详解】
（1）找到斜面与地面的的接触面的中心，过中心做一条垂直地面的向下的线段，并在末端标上向下的箭头和F，故如下图所示：
（2）找到木块与斜面的接触面的中心，过中心画一条垂直于斜面向下的线段，并在末端标上箭头和力F，即为木块对斜面的压力，由于木块向下运动，阻碍木块向下，故摩擦力的方向是沿斜面向上，故先找到木块的重心，过重心做一条沿斜面向上的线段，并在线段末端标上箭头和f，即为摩擦力，故下图所示：
（3）最右端点时，找到小球的重心，过重心画一条竖直向下的线段，并在末端标上向下的箭头和G，即为小钢球所受到的重力，沿绳画一条线段，并在末端标上向上的箭头和力F，细线的拉力，故如下图所示：
（4）杯子中有一个小球正在下沉，小球受到重力和浮力，下沉，说明重力大于浮力，故先找到小球的重心，过重心画向下的线段，并在末端标上向下的箭头和G，由于重力大于浮力，过重心画一条竖直向上的线段，该线段稍微比重力的线段短，并在末端标上向上箭头和F浮，即为浮力，故如下图所示：
30．
【分析】
【详解】
圆柱体A密度为0.6g/cm3，密度小于水的密度，则在缓慢注水的过程中，圆柱体A会漂浮，当圆柱体A漂浮时
F浮=GA
则
ρ水gV排=ρAgVA
则
ρ水gSh排=ρAgShA
则
h排===0.06m=6cm
由上述计算可知，当水深至6cm时，圆柱体A漂浮，当圆柱体A漂浮前，注水质量随着水深度h的增加而增加，此时水深度h增加量较快，当圆柱体A漂浮后，注水质量随着水深度h的增加而增加，但此时水深度h增加量缓慢，故注水质量与水深度h的大致关系图像如图所示
B密度为2.7g/cm3，密度大于水的密度，则圆柱体B在水中处于沉底状态，当缓慢注水的过程中，圆柱体B受到的浮力逐渐增大，当注水深度等于0.1m时，圆柱体B完全浸没，此时圆柱体B受到的浮力最大，之后注水深度增加，圆柱体B受到的浮力不变，则圆柱体B所受浮力F与水深度h的大致关系图像如图所示
答案第1页，共2页

1．（2021·江苏宝应·八年级期末）按要求作图：
（1）如图，小球从粗糙斜面上滚下，请画出小球所受摩擦力及其对斜面压力的示意图；
（2）如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态车顶 A处滴落的水滴最终落在靠前的 B处。车厢地板上的木箱 C始终相对车厢静止。画出木箱 C的受力示意图。
2．（2021·江苏鼓楼·八年级期末）空易拉罐不容易像如图一样平衡，但在里面放一部分水，调整后可以立于O点而静止。请在图中画出处于静止时的易拉罐受到重力和它对水平台面压力的示意图。
3．（2021·江苏淮阴·八年级期末）在图中，用50N的水平推力F将重30N的A压在竖直墙上静止不动，作出物体A对墙壁的压力的图示。
4．（2021·江苏苏州·八年级期末）如图中物体A正沿粗糙斜面下滑，作出它受到的摩擦力f和它对斜面的压力F的示意图。
5．（2021·江苏玄武·八年级期末）（1）如图甲所示，小球在水中处于静止状态，画出小球所受浮力和杯子对斜面压力的示意图________；
（2）如图乙所示，带电球A悬停在带电球M的正上方，画出A受力示意图（不计浮力）________；
（3）如图丙所示，木块A与平板小车一起在水平桌面上向右匀速运动，画出木块受力示意图________。
6．（2021·江苏江都·八年级期末）利用如图所示的装水烧杯和两根吸管可以制作一个“口吹喷雾器”。请你将两根吸管画在装水烧杯的恰当位置，完成“口吹喷雾器”的示意图。
7．（2021·江苏沭阳·八年级期末）如图，小球静止在水中，请画出小球所受浮力的示意图。
8．（2021·江苏仪征·八年级期末）画出漂浮着的小球受到的浮力F1和烧杯对斜面的压力F2。
9．（2021·江苏灌云·八年级期末）如图，一个金属球在水中下沉，请画出金属球所受重力和浮力的示意图。
10．（2021·江苏兴化·八年级期末）画出图中鸭子受到的浮力示意图。
11．（2021·江苏镇江·八年级期末）请按题目要求作答。
如图，鸡蛋漂浮在浓盐水中，O为其重心，请画出鸡蛋所受力的示意图。
12．（2021·江苏·南师附中新城初中八年级期末）请将图直接画在试卷的相应位置。
（1）如图所示，两个相同的烧杯分别装有质量相等的a、b两种液体，请在质量与体积的关系图 中画出大致的图线并标出对应液体；
（2）如（c）图所示在易拉罐内装进适量的水，使罐侧立而不倒下。请在如图（d）中画出装了适量水的整个罐受到重力的示意图；
（3）如图所示请画出小球所受的浮力和烧杯对斜面的压力的示意图。
13．（2021·江苏建邺·八年级期末）按照题目要求作图：
（1）如图甲所示重力为4N的茶杯静止放在水平桌面上，请画出茶杯对桌面的压力。( )
（2）如图乙所示小球从斜面A点自由滚下，经过水平面上的B点，到达C点停止，请画出小球在B点时的受力示意图。( )
（3）如图丙所示，是小球在下沉过程的某一位置，请在图中画出小球受到重力和浮力的示意图。( )
14．（2021·江苏工业园区·八年级期末）请完成下列作图：
（1）如图甲，画出乒乓球被音叉弹开至图示位置时乒乓球的受力示意图（不计空气阻力）；( )
（2）如图乙，物体A沿斜面向下做匀速直线运动，作出斜面对物体A所施加力的示意图；( )
（3）如图丙，画出潜水艇在上浮时所受重力和浮力的示意图（O表示艇的重心）。( )
15．（2021·江苏梁溪·八年级期末）作图题
（1）如图，物体A沿斜面下滑，作出物体A对斜面的压力F和A受到的摩擦力 f 的示意图。
（2）如图，物体随水平传送带匀速向右移动，作出物体所受力的示意图（不计空气阻力）。
（3）如图，质量为100g的小球悬浮在水中，请画出此时小球受到的浮力F浮的示意图。
16．（2021·江苏邗江·八年级期末）请按要求作图：
（1）如图甲，请画出静止在斜面上的物体所受摩擦力和物体对斜面压力的示意图；
（2）如图乙所示，用压强计探究影响液体内部压强大小的因素，如图（a）是金属盒在水中时 U 形管两侧的液面情况，请在图（b）中大致画出金属盒在深度相同的盐水中时 U 形管两侧的液面情况。
（3）如图丙，孔明灯升空后沿着虚线方向做匀速直线运动。请在重心O 处画出孔明灯所受力的示意图（忽略空气阻力）
17．（2021·江苏盐城·八年级期末）在图中画出正在水中下沉的鸡蛋所受力的示意图（不计水的阻力）。
18．（2021·江苏高邮·八年级期末）按题目要求完成。（保留作图痕迹）
（1）如图甲，请画出木块所受重力和木块对斜面的压力；
（2）如图乙，请在图中画出压在墙壁上的物体在竖直方向上的受力示意图：
（3）如图丙，一小球悬浮在斜面上盛水的杯中，画出小球所受的浮力和重力的示意图。
19．（2021·江苏兴化·八年级期末）按要求完成下列作图
（1）请在图中画出压缩的弹簧对拇指弹力的示意图。
（2）画出图中鸭子所受浮力的示意图。
（3）如图表示缆车随缆绳做匀速直线运动，请画出缆车的轿厢（图中的方框代表轿厢）的受力示意图。（不计空气阻力）
20．（2021·江苏赣榆·八年级期末）（1）如图甲所示，木箱沿斜面下滑，请在图中画出木箱对斜面的压力和斜面对木箱摩擦力的示意图______；
（2）如图乙所示，“浮沉子”正在水中下沉，请画出“浮沉子”的受力示意图______。
21．（2021·江苏泗阳·八年级期末）按要求作图。
（1）如图甲所示，竖直墙壁上用细线悬挂重20N的球，请画出球所受的拉力和支持力的示意图；
（2）如图乙所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图。
22．（2021·江苏海州·八年级期末）按题目要求作图。
（1）如图甲所示，木块A放在水平小车上随车一起向右匀速运动，画出木块A受力的示意图；
（2）在图乙中画出漂浮在水面上的苹果所受浮力的示意图。
23．（2021·江苏句容·八年级期末）按照题目要求作图：
（1）物体静止在斜面上，画出物体受到的重力和物体对斜面的压力；
（2）鸡蛋在水中上浮时，画出鸡蛋受到力的示意图；
（3）物体和小车一起向右做匀速直线运动，请画出物体受到力的示意图。
24．（2021·江苏苏州·八年级期末）如图所示，一木球静止在水面上，请在图中作出木球所受力的示意图 （O为重心）；
25．（2021·江苏淮阴·八年级期末）在图中画出小球在水中上浮时的所受浮力的示意图．
26．（2021·江苏苏州·八年级期末）如图所示放在斜面上的杯子，杯子的水中有一个小球，请画出小球在水中受到的力的示意图。
27．（2021·江苏·苏州市立达中学校八年级期末）（1）请画出图A潜水艇在上浮时所受重力和浮力的示意图（O表示艇的重心）；
（2）如图B，传送带上有一个物体M．它与传送带一起在水平方向向右作匀速运动，不计空气阻力．请在图中画出M受力情况的示意图；
（3）如图C，物体A静止在斜面上，请画出物体A所受重力，及物体A对斜面的压力的示意图。
28．（2021·江苏赣榆·八年级期末）如图所示，“浮沉子”正在水中下沉，请画出“浮沉子”的受力示意图。
29．（2021·江苏太仓·八年级期末）根据题意要求完成作图（本题均不计空气阻力）
（1）如图甲所示，一斜面静止于水平地面，请作出斜面对地面的压力示意图；
（2）如图乙所示，物体A正沿粗糙斜面下滑，作出它受到的摩擦力和它对斜面的压力的示意图；
（3）如图丙所示，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动，在小钢球向右摆动到最右端点时所受的重力和细线的拉力；
（4）如图丁所示，斜面上有个装水的杯子，杯子中有一个小球正在下沉，请画出小球在水中受力的示意图。
30．（2021·江苏工业园区·八年级期末）两个高为0.1m外形完全相同圆柱体A、B，A密度为0.6g/cm3，B密度为2.7g/cm3，分别放置在两个相同的圆柱形容器中，向容器中缓慢注水直至水深为0.2 m，在甲图中画出放圆柱体A的容器中注水质量与水深度h的大致关系图像，在乙图中画出圆柱体B所受浮力F与水深度h的大致关系图像。
试卷第1页，共3页
参考答案：
1．（1）；（2）
【分析】
【详解】
（1）物体对斜面的压力，作用在斜面上，作用点就画在斜面。上，方向是垂直斜面并且指向斜面内；摩擦力的方向与物体运动方向或运动趋势的方向相反，物体沿斜面下滑，因此摩擦力的方向沿斜面向上。如图所示：
（2）根据水滴从A处下落时的运动状态判定汽车为减速运动，所以物体C相对于车厢有向右运动的趋势，所以物体C受到的摩擦力方向是水平向左，如图所示：
2．
【分析】
【详解】
易拉罐所受重力的示意图：过易拉罐重心画带箭头的线段，方向竖直向下，符号为G；
在水平台面上选取易拉罐与接触面的点为压力的作用点，从压力作用点画垂直于水平台向下、带箭头的线段，符号为F，即为它对水平台面的压力；如图所示：
3．
【分析】
【详解】
由题知，用50N的水平推力F将重30N的A压在竖直墙上静止不动，所以物体A对墙壁的压力大小为50N，作用点在物体与墙壁的接触面上，由作用点作垂直墙面向右的有向线段，即为压力的图示，如图所示：
4．
【分析】
【详解】
物体A正沿粗糙斜面下滑，滑动摩擦力平行于斜面向上；物体对斜面的压力的作用点在物体与斜面接触面的中心，过此点画垂直斜面向下的力，即为压力，如图所示：
5．
【分析】
【详解】
（1）[1]小球所受到的浮力作用在小球上，方向竖直向上，杯子对斜面的压力作用在杯子与斜面接触的斜面上，方向垂直于接触面，且斜向下，据此作出两个力的示意图，如图所示：
（2）[2]带电小球受到下方带电球的向上的作用力，同时小球受到地球给的重力，方向竖直向下，因为小球悬停在上方，所以受力平衡，故重力大小等于静电力大小，故在作示意图时，两个力的作用线应一样长，据此作出受力分析如图所示：
（3）[3]木块受到竖直向下的重力，由于木块对小车有挤压，所以木块受到小车给的竖直向上的支持力的作用，又因为木块随小车一起做匀速直线运动，所以处于受力平衡状态，故水平方向上，不受到摩擦力的作用，竖直方向上，重力与支持力大小相等，方向相反，作力的示意图时，线段长度相等，所以木块受力示意图如图所示：
6．
【分析】
【详解】
一个“口吹喷雾器”，是利用流速大，压强小的工作原理制成的，故先用一根导管A竖直插入装水的烧杯中，用另外一根导管B垂直于该导管，并且口对口垂直，对着B吹气，导致A管的上方空气流速大，压强小，大气压将水压入吸管，经B吹后喷射而出，这样一个喷雾器就做好了，如下图所示：
7．
【详解】
小球所受浮力的方向竖直向上，作用点画在物体的重心上，小球所受浮力的示意图如下所示：
8．
【分析】
【详解】
小球受到的浮力F1方向竖直向上，作用点在小球的重心；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F2。如图所示：
9．
【分析】
【详解】
根据题意，一个金属球在水中下沉，根据物体的浮沉条件可知，金属球受到的浮力要小于重力，重力的方向是竖直向下的，浮力的方向是竖直向上的，这两个力都作用在金属球的重心上。如图所示：
10．
【分析】
【详解】
鸭子所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出符号F浮，如图所示：
11．
【分析】
【详解】
由题知，鸡蛋漂浮在盐水中，鸡蛋受到的重力和浮力是一对平衡力，所以两力大小相等，重力方向竖直向下，浮力方向竖直向上，两力的作用点在鸡蛋的重心，如图所示：
12．（1） （2）（3）
【分析】
【详解】
（1）两个相同的烧杯中a、b两种液体的质量相同，a液体的体积小于b液体的体积，a液体的密度大于b液体的密度，故a、b液体的质量与体积的关系如图所示：
（2）易拉罐所受重力的作用点在易拉罐的中心，方向竖直向下，如图所示：
（3）小球所受的浮力的作用点在小球上，方向竖直向上；烧杯对斜面的压力作用点在斜面上，方向垂直于斜面向下，如图所示：
13．
【分析】
【详解】
（1）[1]茶杯对桌面的压力作用点在茶杯与桌面接触的桌面上，压力的方向垂直于接触面，且方向向下，根据题干，此时茶杯自由静止于水平桌面上，所以此时压力大小等于茶杯的重力，据此，在茶杯与桌面接触处竖直向下作一条带箭头的线段即为压力的示意图，如图所示：
（2）[2]小球在B点时从左往右运动，由于地球吸引，所以受到重力的作用，作用点在小球重心，方向竖直向下，水平面对小球有支持力，方向竖直向上，且大小与重力大小相等，所以作图时长度应与重力长度相同，由于最后小球停止，故平面粗糙，小球受到摩擦阻力，小球与平面的相对运动方向水平向右，所以滑动摩擦力水平向左，综上，小球受到竖直向下的重力，竖直向上的支持力和水平向左的摩擦力三个力的作用，由此作出对应的示意图，如图所示：
（3）[3]小球在下沉过程中，所受的重力方向竖直向下，浮力方向竖直向上，但是由于是下沉过程，由此可知，重力大于浮力，所以在作力的示意图时，重力的作用线要比浮力的稍长一些，如图所示：
14．
【分析】
【详解】
（1）[1]不计空气阻力，乒乓球被弹开至图甲所示位置受到竖直向下的重力和沿绳子向上的拉力的作用，作用点在乒乓球的重心上，所以作图如下：
（2）[2]如图乙所示，物体A受到垂直于斜面向上的支持力和沿斜面向上的摩擦力的作用，因为A是沿斜面向下运动的，此两力的作用点都在A的重心上，所以作图如下：
（3）[3]潜水艇在上浮时受到竖直向下的重力和竖直向上的浮力的作用，且浮力小于重力，这两个力都作用在潜水艇的重心上，所以作图如下：
15．（1） （2） （3）
【分析】
【详解】
（1）过物体的重心作沿斜面向上的力，即摩擦力；物体对斜面的压力的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如下图：
（2）物体和传送带一起匀速运动，相对静止，物体在水平方向上不受摩擦力的作用，只受重力和支持力的作用；过物体的重心分别沿竖直向下和竖直向上画出重力和支持力的示意图，如图所示：
（3）小球悬浮在水中，由浮沉条件可知小球受到浮力的大小为
F浮=G=mg=0.1kg×10N/kg=1N
浮力的方向竖直向上；过小球的球心作竖直向上、大小为1N的浮力，如图所示：
16．
【分析】
【详解】
（1）静止在斜面上的物体有向下运动的趋势，所受的斜面的摩擦力是沿斜面向上的，作用在物体的重心上，物体对斜面的压力是垂直于斜面向下的，作用在物体与斜面接触的中点上，所以作图如下；
（2）将金属盒放在盐水中的同一深度U形管的液面高度差比金属盒放在水中的要大，那么U形管两侧的液面大概在A、B两点，作图如下；
（3）忽略空气阻力的孔明灯在空中做匀速直线运动，则所受的竖直向下的重力和竖直向上的浮力是一对平衡力，其大小相等，方向相反，作用点在孔明灯的重心上，故作图如下：
17．
【分析】
【详解】
鸡蛋在水中受重力与浮力的作用，重力的方向竖直向下，浮力的方向竖直向上；因为鸡蛋正在下沉，所以重力比浮力大，线段的长度不同。过鸡蛋的重心分别沿竖直向下的方向和竖直向上的方向画一条带箭头的线段，分别用符号G和F浮表示；注意表示重力线段比表示浮力的线段要长些；如图所示：
18．（1）；（2）；（3）
【分析】
【详解】
（1）过斜面上木块的重心画一条竖直向下的有向线段表示重力，用G表示；压力是垂直作用在物体表面上的一个力，过木块与斜面的接触面中间画一条垂直斜面向下的有向线段表示压力，用F表示。如图所示
（2）压在墙壁上的物体有一个向下运动的趋势，所以物体受到自身重力和墙壁给的摩擦力作用，过物体的重心分别沿竖直向下和竖直向上画一条有向线段分别表示重力G和摩擦力f，注意物体处于静止状态，受到平衡力的作用，重力G和摩擦力f大小相等，线段长度应该相同。如图所示
（3）过小球重心分别沿竖直向下和竖直向上画一条有向线段分别表示重力G和浮力F浮，因为小球悬浮，浮力和重力大小相等，所以线段长度应该相同。如图所示
19．（1）；（2）；（3）
【分析】
【详解】
（1）压缩的弹簧对拇指弹力作用在拇指上，方向水平向右，故画出弹簧对拇指弹力F的示意图如图：
（2）鸭子所受的浮力，方向竖直向上，故画出鸭子所受浮力的示意图如图：
（3）缆车随缆绳做匀速直线运动，处于平衡状态，受到平衡力，缆车竖直方向上受到向下的重力和缆绳对缆车向上的拉力，两个力的大小相同，作用点在轿厢重中心，所以缆车的受力示意图如图：
20．
【分析】
【详解】
[1] 木箱对斜面压力F的作用点在斜面上，方向垂直于斜面向下；木箱沿粗糙斜面下滑时受到的摩擦力f方向沿斜面向上，如图所示：
[2] 正在水中下沉的“浮沉子”，受到竖直向下的重力和竖直向上的浮力，由于在水中下沉，所以重力大于浮力，且作用点作用在“浮沉子”的重心，如下图所示：
21．（1） ；（2）
【分析】
【详解】
（1）小球受到绳子的拉力方向沿绳子的收缩方向，受到墙壁的支持力方向垂直于墙壁水平向右。
（2）小球悬浮在水中，受到竖直向上的浮力和竖直向下的重力作用，浮力与重力大小相等。
22．（1）；（2）
【分析】
【详解】
（1）[1]物体A受到两个力的作用，重力G和支持力F支，作用点都在重心，重力的方向竖直向下，支持力的方向向上。如下图所示：
（2）[2]浮力始终竖直向上，作用在重心处。如下图所示：
23．（1） ；（2）；（3）
【分析】
【详解】
（1）找出物体的重心，画一竖直向下的线段，标出箭头，记为G；在物体和斜面的接触面上找一点作为力的作用点，画一垂直斜面向下的线段，标出箭头，记为F。如图所示：
（2）鸡蛋在水中上浮时，受到竖直向下的重力和竖直向上的浮力，由浮沉条件知，浮力大于重力，作用点在重心，如图所示：
（3）由于物体随小车一起向右做匀速直线运动，所以物体与小车相对静止，则物体不受摩擦力作用；物体一共受两个力的作用:重力和支持力，并且这两个力是一对平衡力，重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，如图所示：
24．
【详解】
静止在水面上的木球，受竖直向下的重力和竖直向上的浮力作用而处于平衡状态，两力大小相等，方向相反，如下图所示。
25．略
【详解】
小球所受的浮力作用点在球的中心处，浮力的方向是竖直向上的，如下图所示：
26．
【分析】
【详解】
图中悬浮在杯子中的小球受到重力的作用和浮力的作用，重力的方向是竖直向下的，浮力的方向是竖直向上的，小球处于静止状态，故重力大小与浮力大小相等，作图如图所示：
【点睛】
27．（1）
（2）
（3）
【详解】
（1）潜水艇受到的重力竖直向下，而浮力竖直向上，且浮力应大于重力，如图所示：
（2）由于物体M和传送带一起匀速运动，相对静止，所以M不受摩擦力的作用，只受重力和支持力的作用，如图所示：
（3）过物体重心画带箭头的线段，方向竖直向下，符号为G。在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F；如图所示：
28．
【分析】
【详解】
“浮沉子”正在水中下沉，受到重力和浮力作用，并且重力大于浮力，从“浮沉子”重心分别沿竖直向下的方向和竖直向上的方向画一条带箭头的线段，分别用符号G和F浮表示；注意表示重力线段比表示浮力的线段要长些，如图所示：
29．（1）；（2）；（3）；（4）
【分析】
【详解】
（1）找到斜面与地面的的接触面的中心，过中心做一条垂直地面的向下的线段，并在末端标上向下的箭头和F，故如下图所示：
（2）找到木块与斜面的接触面的中心，过中心画一条垂直于斜面向下的线段，并在末端标上箭头和力F，即为木块对斜面的压力，由于木块向下运动，阻碍木块向下，故摩擦力的方向是沿斜面向上，故先找到木块的重心，过重心做一条沿斜面向上的线段，并在线段末端标上箭头和f，即为摩擦力，故下图所示：
（3）最右端点时，找到小球的重心，过重心画一条竖直向下的线段，并在末端标上向下的箭头和G，即为小钢球所受到的重力，沿绳画一条线段，并在末端标上向上的箭头和力F，细线的拉力，故如下图所示：
（4）杯子中有一个小球正在下沉，小球受到重力和浮力，下沉，说明重力大于浮力，故先找到小球的重心，过重心画向下的线段，并在末端标上向下的箭头和G，由于重力大于浮力，过重心画一条竖直向上的线段，该线段稍微比重力的线段短，并在末端标上向上箭头和F浮，即为浮力，故如下图所示：
30．
【分析】
【详解】
圆柱体A密度为0.6g/cm3，密度小于水的密度，则在缓慢注水的过程中，圆柱体A会漂浮，当圆柱体A漂浮时
F浮=GA
则
ρ水gV排=ρAgVA
则
ρ水gSh排=ρAgShA
则
h排===0.06m=6cm
由上述计算可知，当水深至6cm时，圆柱体A漂浮，当圆柱体A漂浮前，注水质量随着水深度h的增加而增加，此时水深度h增加量较快，当圆柱体A漂浮后，注水质量随着水深度h的增加而增加，但此时水深度h增加量缓慢，故注水质量与水深度h的大致关系图像如图所示
B密度为2.7g/cm3，密度大于水的密度，则圆柱体B在水中处于沉底状态，当缓慢注水的过程中，圆柱体B受到的浮力逐渐增大，当注水深度等于0.1m时，圆柱体B完全浸没，此时圆柱体B受到的浮力最大，之后注水深度增加，圆柱体B受到的浮力不变，则圆柱体B所受浮力F与水深度h的大致关系图像如图所示
