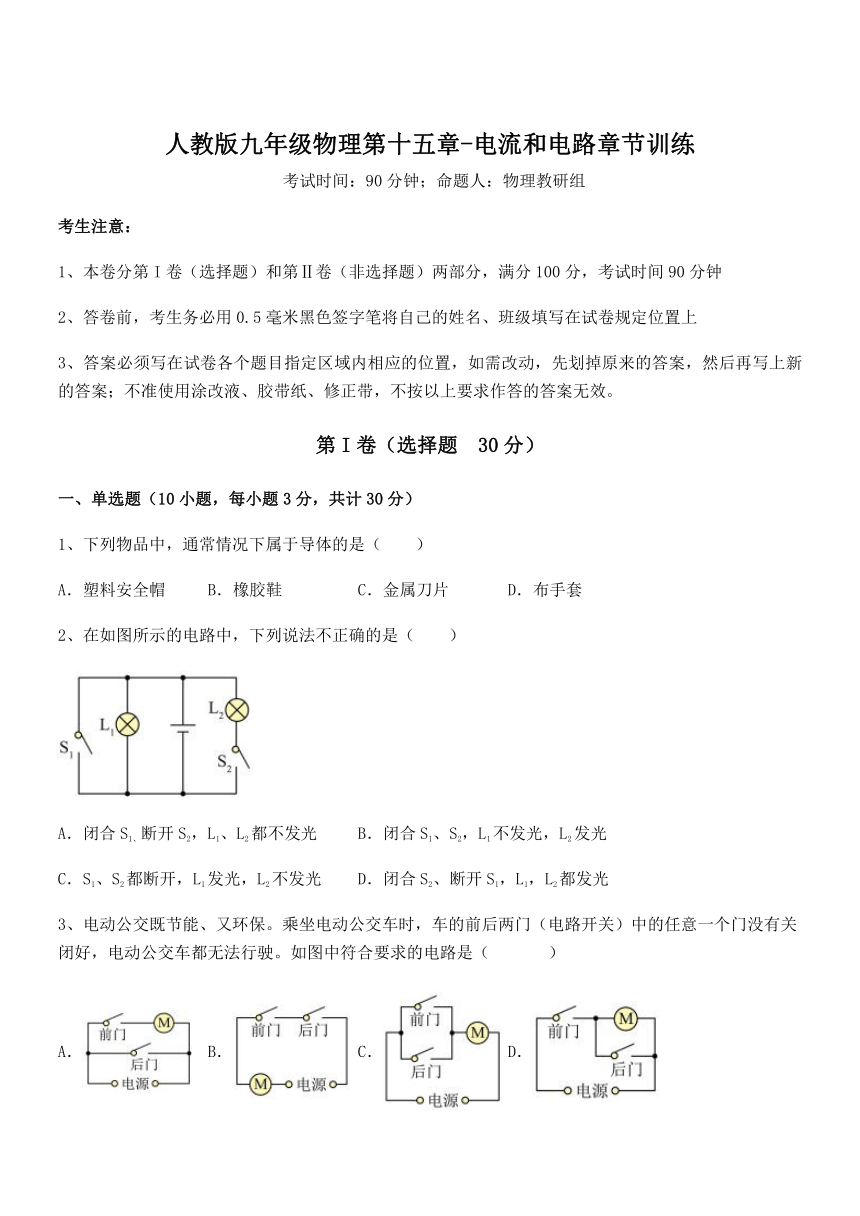

人教版九年级物理第十五章-电流和电路章节训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列物品中，通常情况下属于导体的是（　　）
A．塑料安全帽 B．橡胶鞋 C．金属刀片 D．布手套
2、在如图所示的电路中，下列说法不正确的是（　　）
A．闭合S1、断开S2，L1、L2都不发光 B．闭合S1、S2，L1不发光，L2发光
C．S1、S2都断开，L1发光，L2不发光 D．闭合S2、断开S1，L1，L2都发光
3、电动公交既节能、又环保。乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。如图中符合要求的电路是（ ）
A． B． C． D．

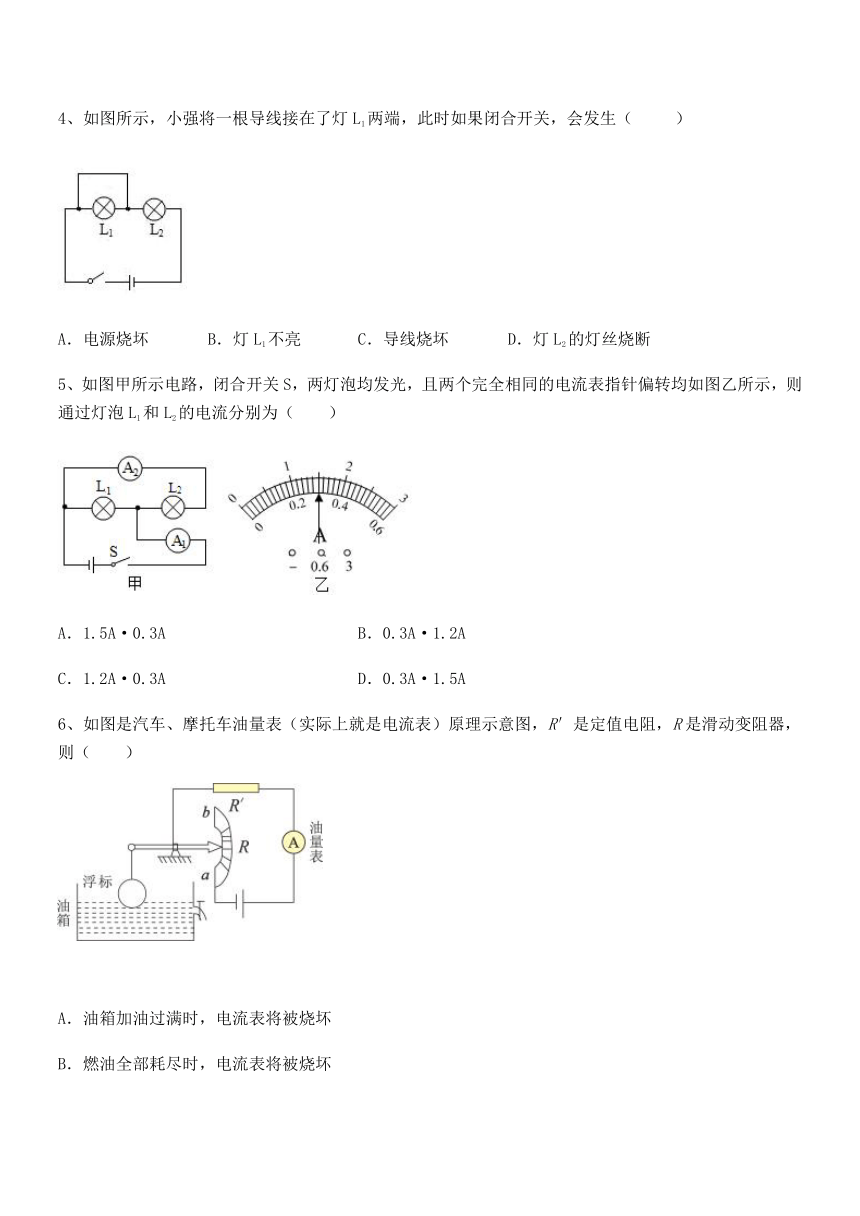

4、如图所示，小强将一根导线接在了灯L1两端，此时如果闭合开关，会发生（ ）
A．电源烧坏 B．灯L1不亮 C．导线烧坏 D．灯L2的灯丝烧断
5、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．1.5A·0.3A B．0.3A·1.2A
C．1.2A·0.3A D．0.3A·1.5A
6、如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（　　）
A．油箱加油过满时，电流表将被烧坏
B．燃油全部耗尽时，电流表将被烧坏
C．燃油逐渐消耗时，电流表示数变大
D．向油箱里加油时，电流表示数变大

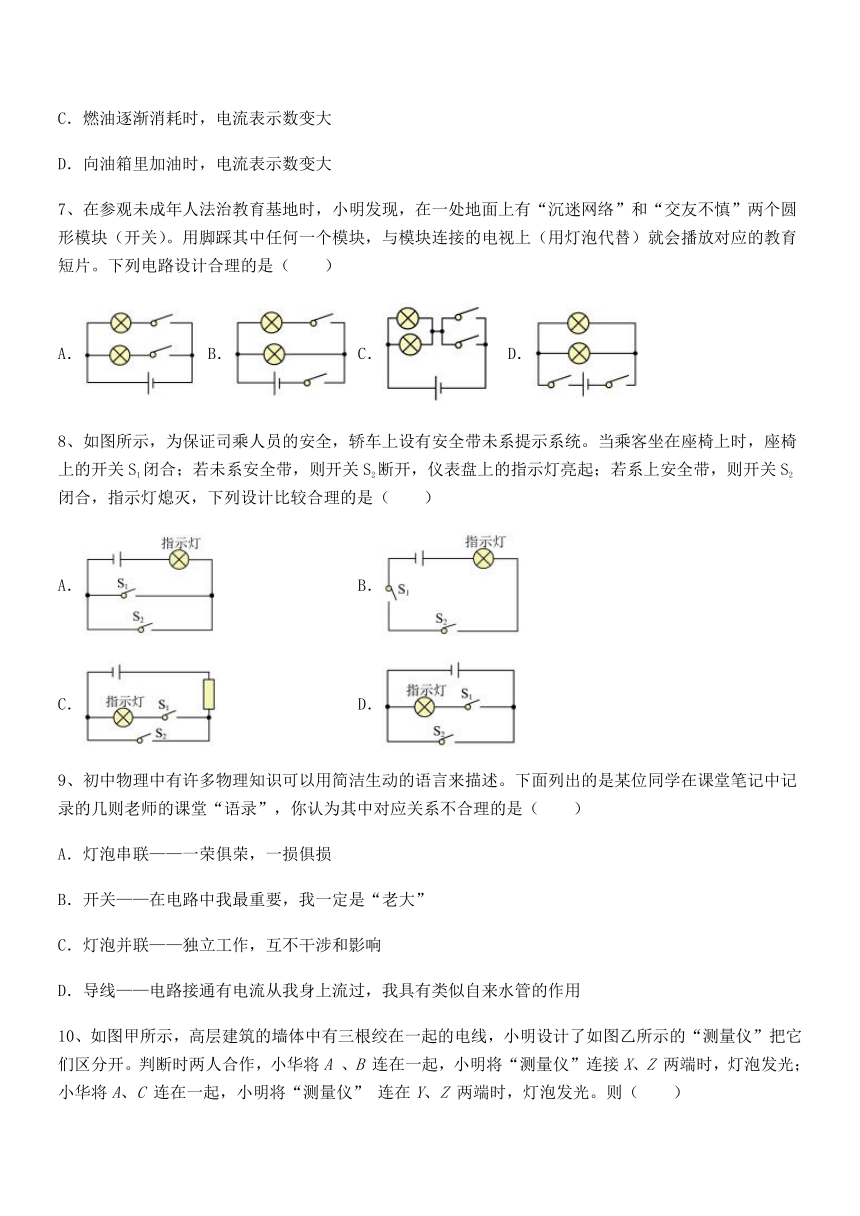

7、在参观未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”和“交友不慎”两个圆形模块（开关）。用脚踩其中任何一个模块，与模块连接的电视上（用灯泡代替）就会播放对应的教育短片。下列电路设计合理的是（　　）
A． B． C． D．
8、如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（　　）
A． B．
C． D．
9、初中物理中有许多物理知识可以用简洁生动的语言来描述。下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（　　）
A．灯泡串联——一荣俱荣，一损俱损
B．开关——在电路中我最重要，我一定是“老大”
C．灯泡并联——独立工作，互不干涉和影响
D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用

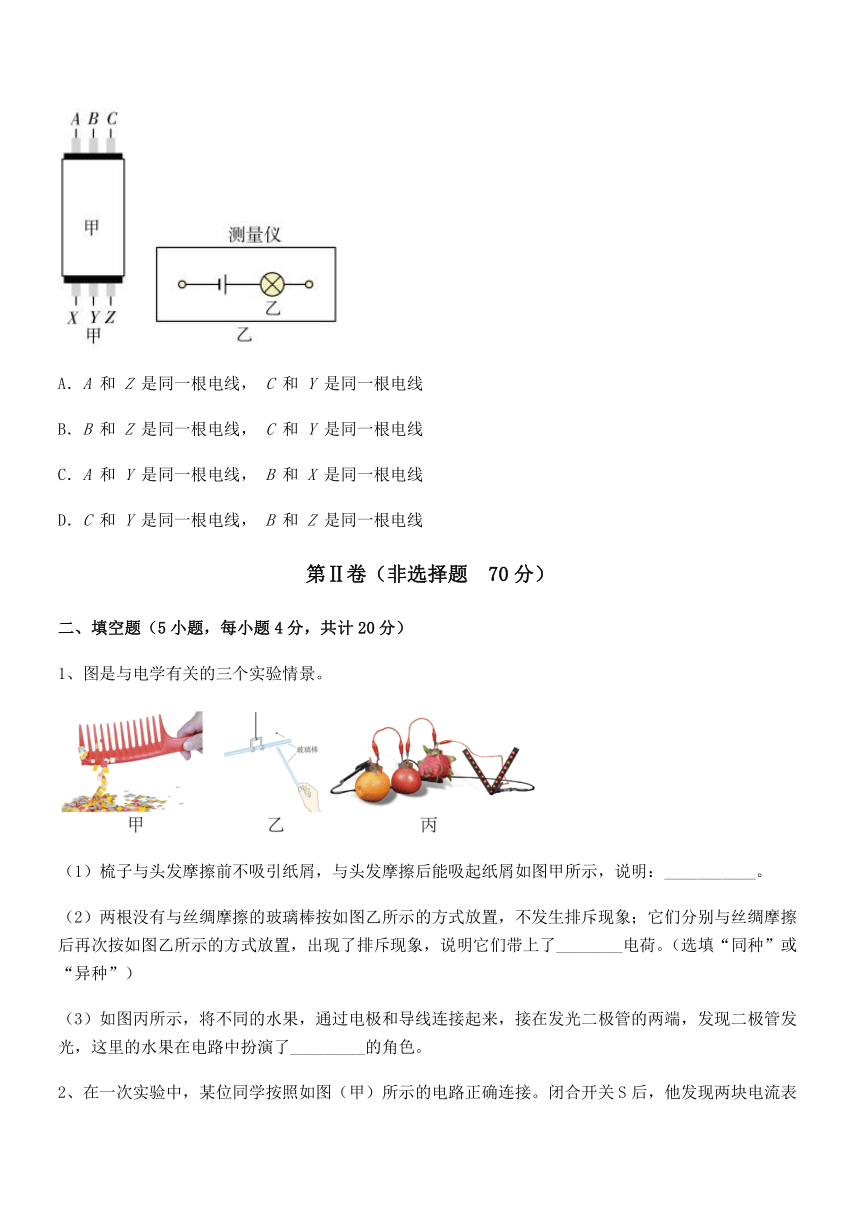

10、如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。判断时两人合作，小华将A 、B 连在一起，小明将“测量仪”连接X、Z 两端时，灯泡发光；小华将A、C 连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。则（　　）
A．A 和 Z 是同一根电线， C 和 Y 是同一根电线
B．B 和 Z 是同一根电线， C 和 Y 是同一根电线
C．A 和 Y 是同一根电线， B 和 X 是同一根电线
D．C 和 Y 是同一根电线， B 和 Z 是同一根电线
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、图是与电学有关的三个实验情景。
（1）梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑如图甲所示，说明：___________。
（2）两根没有与丝绸摩擦的玻璃棒按如图乙所示的方式放置，不发生排斥现象；它们分别与丝绸摩擦后再次按如图乙所示的方式放置，出现了排斥现象，说明它们带上了________电荷。（选填“同种”或“异种”）
（3）如图丙所示，将不同的水果，通过电极和导线连接起来，接在发光二极管的两端，发现二极管发光，这里的水果在电路中扮演了_________的角色。

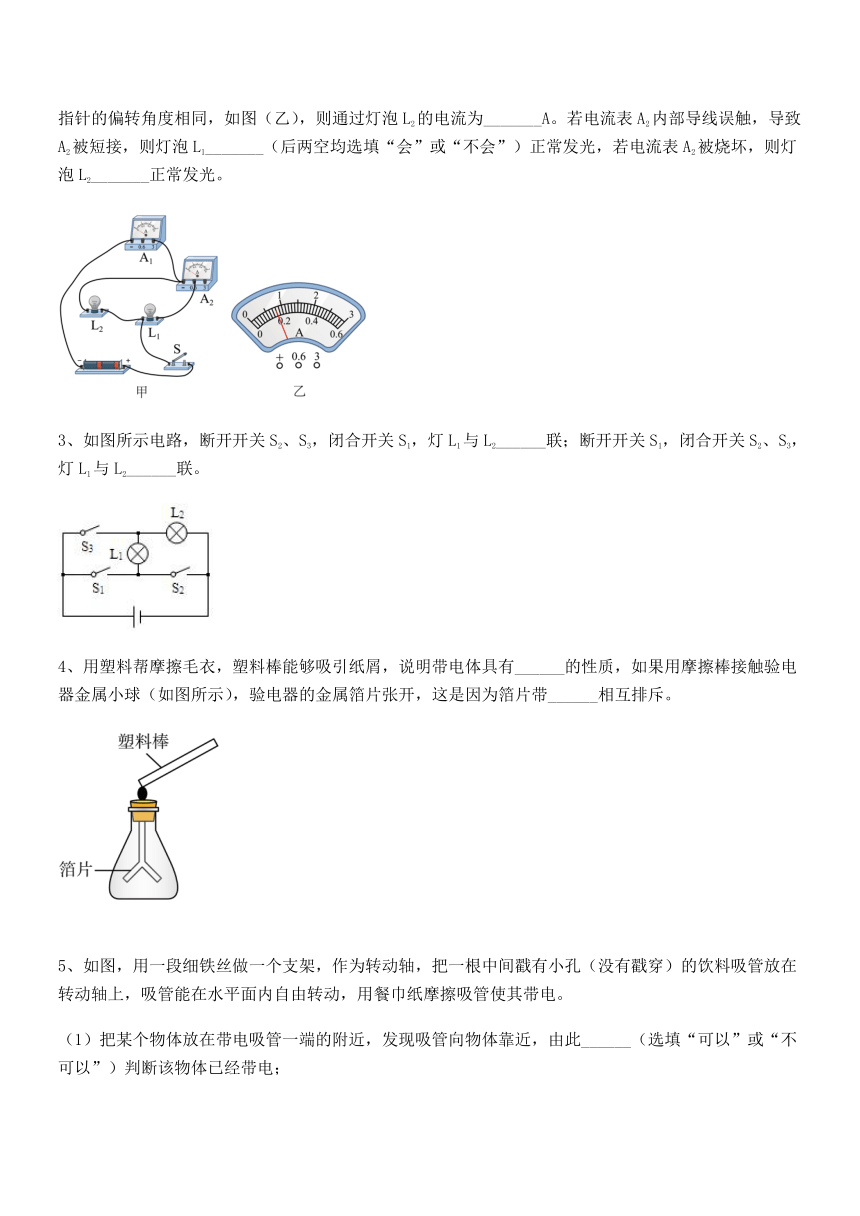

2、在一次实验中，某位同学按照如图（甲）所示的电路正确连接。闭合开关S后，他发现两块电流表指针的偏转角度相同，如图（乙），则通过灯泡L2的电流为_______A。若电流表A2内部导线误触，导致A2被短接，则灯泡L1_______（后两空均选填“会”或“不会”）正常发光，若电流表A2被烧坏，则灯泡L2_______正常发光。
3、如图所示电路，断开开关S2、S3，闭合开关S1，灯L1与L2______联；断开开关S1，闭合开关S2、S3，灯L1与L2______联。
4、用塑料帮摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有______的性质，如果用摩擦棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带______相互排斥。
5、如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。
（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此______（选填“可以”或“不可以”）判断该物体已经带电；
（2）把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，发现吸管向玻璃棒运动，则吸管带______电，餐巾纸带______电；
（3）吸管和餐巾纸摩擦起电时，失去电子的是______，得到电子的是______。
三、计算题（5小题，每小题10分，共计50分）
1、在如图所示的电路中，求：
（1）当开关S1断开，S2接B时，电流表的示数为0.2A，通过灯L1和L2的电流各是多少？
（2）当开关S1接C，S2接B时，电流表的读数是0.34A，通过灯L1和L2的电流各是多少？
（3）当开关S1接C，S2接A时，电流表的读数是0.6A，这时通过灯L1的电流不变，则通过灯L2的电流是多少？
2、如图所示的电路中，当断开，接a时，电流表的示数是。
（1）求此时通过灯、的电流分别是多少？
（2）当断开、接b时，电流表的示数为，求通过灯、的电流分别是多少？
（3）当闭合、接a时，电流表的示数为，此时流过中的电流为600mA，求出此时通过灯中的电流是多少？
3、在图所示的电路中，电流表A1的示数为0.4A，电流表A2的示数为0.6A。请你解答：
(1)通过L1的电流；
(2)通过L2的电流。
4、如图是某同学在一次实验探究中所连接的电路，开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数是0.7A，求当开关S1、S2都闭合时：
（1）通过L1的电流；
（2）通过L2的电流。
5、如图所示的电路中，当开关S闭合时，电流表A1、A2、A3示数分别为1.5A、0.9A、0.4A，求：通过灯L1的电流I1多少A？，通过灯L2的电流I2多少A？，通过灯L3的电流I3多少A？。
---------参考答案-----------
一、单选题
1、C
【解析】
【详解】
ABD．塑料安全帽、橡胶鞋、布手套不容易导电，属于绝缘体，故ABD不符合题意；
C．金属刀片是金属，容易导电，属于导体，故C符合题意。
故选C。
2、B
【解析】
【详解】
A．由图知，闭合S1，断开S2，L1发生短路，L2处于断路状态，则两灯都不发光，故A正确，不符合题意；
B．闭合S1、S2，电源被短路（两灯也被短路），两灯都不发光，故B错误，符合题意；
C．S1、S2都断开，只有 L1接入电路，则L1发光，L2不发光，故C正确，不符合题意；
D．闭合S2，断开S1，L1、L2并联，则L1、L2都发光，故D正确，不符合题意。
故选B。
3、B
【解析】
【详解】
A．该电路只需要关好前门，电动机就开始工作，与题意不符，故A不符合题意；
B．只有同时关好前后门，电动机才工作，若任意一个门没有关闭好，则电动机不会工作，符合题意，故B符合题意；
C．该电路图只需要关好前门或者后门，电动车就可以启动了，与题意不符，故C不符合题意；
D．该电路需要前门关闭，后门打开，电动车才可以启动，与题意不符，故D不符合题意。
故选B。
4、B
【解析】
【详解】
如图所示，导线并联在电灯L1两端，电灯L1被短路，L1不会发光；灯L2串联接入电路，电源不会短路，灯L2发光，灯L2不会烧坏，故B符合题意。
故选B。
5、C
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数I＝1.5A；
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数I2＝0.3A；
则灯L1中的电流
故选C。
6、D
【解析】
【详解】
A．由电路图可知，滑动变阻器R、电阻R′串联，电流表测电路中的电流。
油箱加油过满时，电路为R′的简单电路，可以起到保护电路的作用，电流表不会被烧坏，故A错误；
B．则燃油全部耗尽时，电路中的电流最小，电流表不可能被烧坏，故B错误。
C．当油面下降时，浮子下移，在杠杆作用下，滑片上移，R连入电路的电阻增大，电路中的总电阻增大，由I＝可知，电路中的电流减小，电流表的示数变小，故C错误；
D．向油箱里加油时，浮子上移，在杠杆作用下，滑片下移，R连入电路的电阻减小，由I＝可知，电流表示数变大，故D正确；
故选D。
7、A
【解析】
【详解】
由题意知道，“沉迷网络”和“交友不慎”两个圆形模块（开关），用脚踩其中任何一个模块，与模块连接的电视上就会播放对应的教育短片，说明两模块可以独立工作、互不影响，即两灯泡应并联，且各有一个开关控制，故只有A选项符合。
故选A。
8、C
【解析】
【详解】
A．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故A不符合题意；
B．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故B不符合题意；
C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故C符合题意；
D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，电路中缺少保护电阻，会出现电源短路，故D不符合题意。
故选C。
9、B
【解析】
【详解】
A．灯泡串联，灯泡之间相互影响，一荣俱荣，一损俱损，对应关系合理，故A不符合题意；
B．电路由电源、用电器、开关和导线组成，电源提供电能，用电器消耗电能，导线输送电能，开关控制电路，每一个元件都很重要，对应关系不合理，故B符合题意；
C．灯泡并联，灯泡之间互不影响，互不干涉，对应关系合理，故C不符合题意；
D．导线在电路中有输送电流的作用，和水管输送水类似，对应关系合理，故D不符合题意。
故选B。
10、A
【解析】
【详解】
（1）小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，如图1所示；图1中上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线；
（2）小华将A、C 连在一起时，小明将“测量仪”连在Y、Z两端，灯泡发光，如图2所示；图1中上面只剩下B端，下面只剩下的是X端，则说明B和X是同一根电线；综上分析，C和Y是同一根电线，B和X是同一根电线，则剩下的A和Z是同一根电线，故A符合题意， BCD不符合题意。
故选A。
二、填空题
1、见解析 同种 电源
【详解】
（1）[1]梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑，因为带电体能吸引纸屑等轻小物体，说明梳子带有电。
（2）[2]电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引；两根玻璃棒分别与丝绸摩擦后，发现它们互相排斥，说明它们带同种电荷。
（3）[3]要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个的电路中水果能提供电压，所以水果相当于电源，
2、0.64 会 会
【详解】
[1]由实物图可知，两灯并联，上方电流表测干路电流，右侧电流表测L1支路电流，由并联电流干路电流等于各支路电流之和可知，上方电流表示数应大于右侧电流表示数，而两电流表指针偏转相同，所以上方电流表使用0﹣3A量程，分度值0.1A，由图乙知其示数为0.8A，即干路电流为0.8A。右侧电流表使用0﹣0.6A量程，分度值0.02A，其示数0.16A，即L1支路电流为0.16A；由并联电路的电流特点可知，通过L2电流为
[2]若电流表A2内部导线误触，导致A2被短接，相当于导线，则不会影响灯泡的发光情况，所以灯泡L1会正常发光。
[3]若电流表A2被烧坏，相当于是断路，根据并联电路互不影响可知，灯泡L2会正常发光。
3、串 并
【详解】
[1]由电路图可知，断开开关S2、S3，闭合开关S1，灯L1与L2顺次连接，电路中电流只有一条路径，因此灯L1与L2串联连接。
[2]断开开关S1，闭合开关S2、S3，电流从电源正极开始分支，分别流过灯L1与L2，然后两路汇合共同回到电源负极，因此灯L1与L2并联连接。
4、吸引轻小物体 同种电荷
【详解】
[1]用毛衣摩擦过的塑料棒带了电荷，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引过来。
[2]当验电器与带电的塑料棒接触后，验电器的金属箔片上都带了同种电荷，由于同种电荷相互排斥，所以两个金属箔片会张开角度。
5、不可以 负 正 餐巾纸 吸管
【详解】
（1）[1]带电体除了吸引带有异种电荷的物体外，还可以吸引不带电的轻小物体，所以不能仅从物体被带电吸管吸引就判定物体是否带电。
（2）[2][3]丝绸摩擦过的玻璃棒带正电，把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，发现吸管向玻璃棒运动，即两者相吸引，说明吸管带负电；摩擦起电使两物体带上等量的异种电荷，用餐巾纸摩擦吸管时，吸管带负电，则餐巾纸带正电。
（3）[4][5]摩擦起电的原因是电子发生了转移，吸管和餐巾纸摩擦起电时，该过程中餐巾纸失去电子带正电；吸管得到电子，带等量的负电。
三、计算题
1、（1）0.2A，0.2A；（2）0.34A，0A；（3）0.26A
【详解】
解：（1）当开关S1断开，S2接B时，灯L1、L2串联，电流表串联在电路中，电流表的读数为0.2A，电流表的读数就是通过灯L1、L2的电流为,其大小为
I1=I2=0.2A
（2）当开关S1接C，S2接B时，灯L2被短路，灯L1单独接入电路，通过灯L2的电流为0A，电流表的读数就是通过灯L1的电流，大小为0.34A。
（3）当开关S1接C，S2接A时，灯L1和L2并联，电流表所测电流为干路电流，读数是0.6A，这时通过L1的电流不变，I1′=0.34A，则通过L2的电流是
I2′=I-I1′=0.6A-0.34A=0.26A
答：（1）当开关S1断开，S2接B时，通过灯L1和L2的电流分别为0.2A、0.2A；
（2）当开关S1接C，S2接B时，通过灯L1和L2的电流分别为0.34A、0A；
（3）当开关S1接C，S2接A时，通过L2的电流为0.26A。
2、（1）0，；（2）0.2A，0.2A；（3）
【详解】
解：（1）当断开，接a时，电流从正极出发经灯泡、电流表回负极，灯中无电流通过，故通过灯的电流为0；通过的电流为。
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A。
（3）当闭合、接a时，灯、并联，电流表A测干路中的电流，，流过中的电流
根据并联电路的电流规律
可得通过灯的电流
答：（1）此时灯的电流为0，的电流为；
（2）通过灯、的电流分别是0.2A，0.2A；
（3）此时通过灯中的电流是。
3、 (1)0.4A；(2)0.2A
【详解】
(1)如图所示的电路中，两灯并联，电流表A1测量L1，示数为0.4A，通过L1的电流为0.4A。
(2)电流表A2测量干路，示数为0.6A，通过L2的电流为
答：(1)通过L1的电流为0.4A；(2)通过L2的电流为0.2A。
4、（1）0.7A；（2）0.5A
【详解】
解：（1）由图知道，S1闭合、S2断开时，是只有L1的电路，电流表的示数是0.7A，这说明通过L1的电流为
I1=0.7A
开关S1、S2都闭合时，电路为灯L1与L2并联，电流表测干路电流，示数是1.2A，即总电流为
I=1.2A
并联电路中，各支路互不影响，所以通过支路L1的电流仍为0.7A。
（2）根据并联电路的电流关系知道，通过支路L2电流为
I2=I﹣I1=1.2A﹣0.7A=0.5A
答：（1）通过L1的电流为0.7A；
（2）通过L2的电流为0.5A。
5、0.6；0.5；0.4
【详解】
由图知道，三灯并联，电流表A1测干路电流，A3测通过L3的电流，所以I3=0.4A；A2测通过L2、L3的电流，据并联电路电流的特点知道
I2+I3=0.9A
由并联电路电流规律知道，通过灯L2的电流
I2 =IA2 -IA3 =0.9A-0.4A=0.5A
通过灯L1的电流
I1 =IA1 -IA2 =1.5A-0.9A=0.6A
答：通过灯L1的电流I1为0.6A；通过灯L2的电流I2为0.5A；通过灯L3的电流I3为0.4A。
