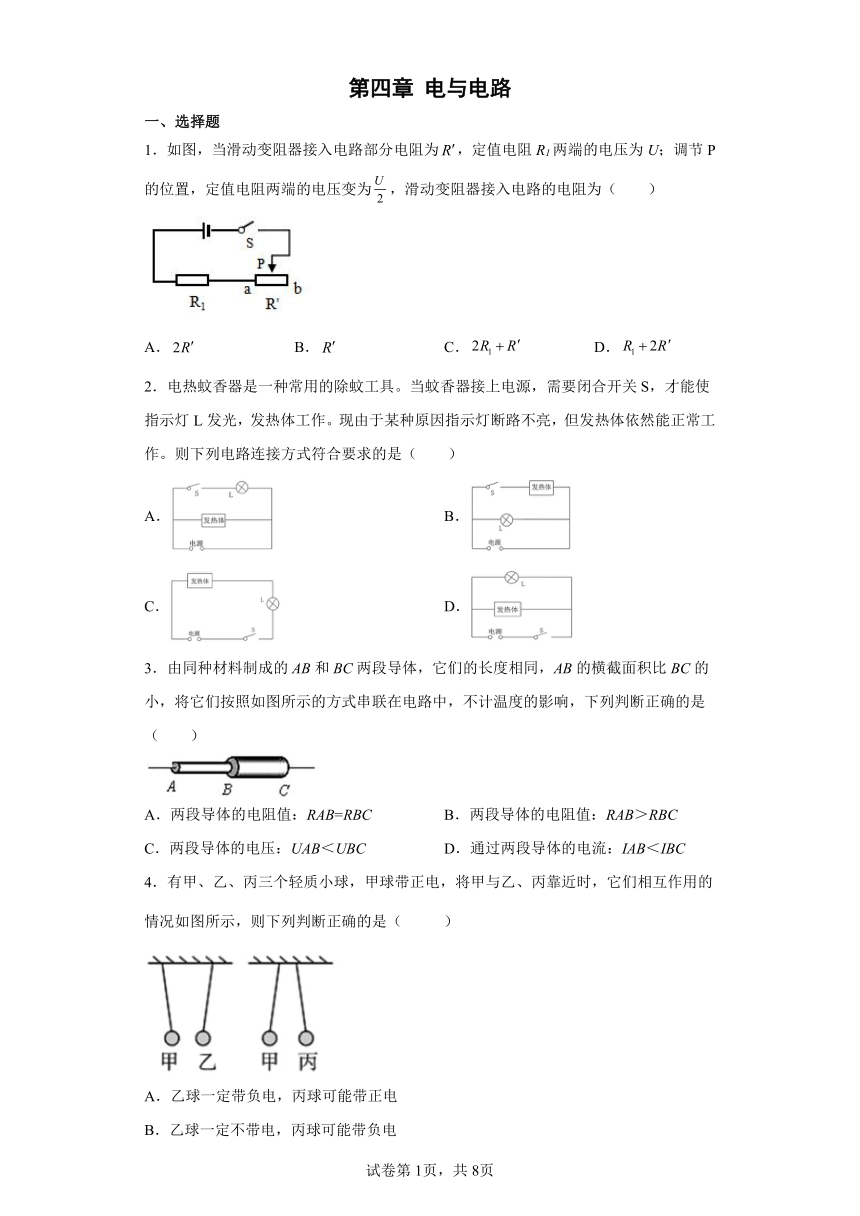

第4章 电与电路 单元练习（含答案）

电与电路
一、选择题
1．如图，当滑动变阻器接入电路部分电阻为，定值电阻R1两端的电压为U；调节P的位置，定值电阻两端的电压变为，滑动变阻器接入电路的电阻为（　　）
A． B． C． D．
2．电热蚊香器是一种常用的除蚊工具。当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（　　）
A． B．
C． D．
3．由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联在电路中，不计温度的影响，下列判断正确的是（　　）
A．两段导体的电阻值：RAB=RBC B．两段导体的电阻值：RAB＞RBC
C．两段导体的电压：UAB＜UBC D．通过两段导体的电流：IAB＜IBC
4．有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示，则下列判断正确的是（ ）
A．乙球一定带负电，丙球可能带正电
B．乙球一定不带电，丙球可能带负电
C．乙球可能带负电，丙球一定带正电
D．乙球可能不带电，丙球一定带负电

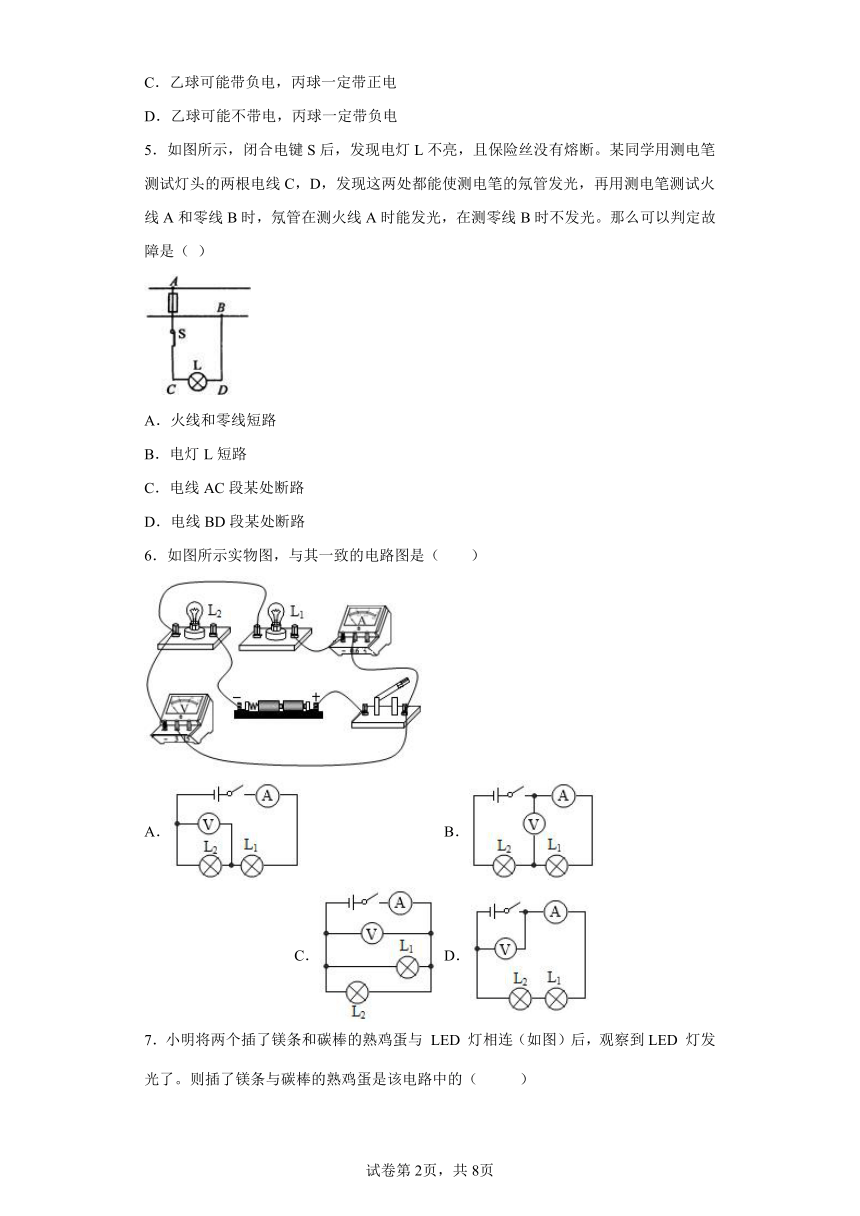

5．如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C，D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是（ ）
A．火线和零线短路
B．电灯L短路
C．电线AC段某处断路
D．电线BD段某处断路
6．如图所示实物图，与其一致的电路图是（　　）
A． B． C． D．

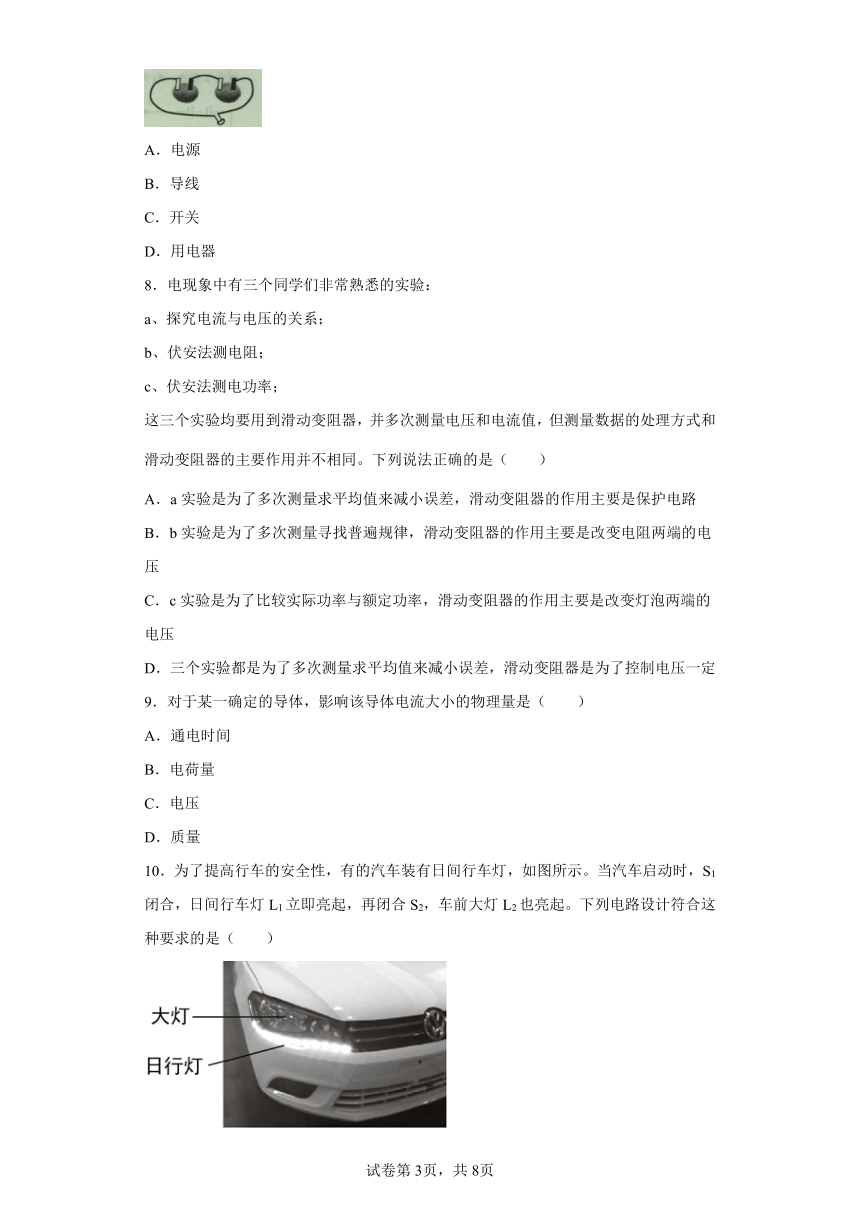

7．小明将两个插了镁条和碳棒的熟鸡蛋与 LED 灯相连（如图）后，观察到LED 灯发光了。则插了镁条与碳棒的熟鸡蛋是该电路中的（ ）
A．电源
B．导线
C．开关
D．用电器
8．电现象中有三个同学们非常熟悉的实验：
a、探究电流与电压的关系；
b、伏安法测电阻；
c、伏安法测电功率；
这三个实验均要用到滑动变阻器，并多次测量电压和电流值，但测量数据的处理方式和滑动变阻器的主要作用并不相同。下列说法正确的是（ ）
A．a实验是为了多次测量求平均值来减小误差，滑动变阻器的作用主要是保护电路
B．b实验是为了多次测量寻找普遍规律，滑动变阻器的作用主要是改变电阻两端的电压
C．c实验是为了比较实际功率与额定功率，滑动变阻器的作用主要是改变灯泡两端的电压
D．三个实验都是为了多次测量求平均值来减小误差，滑动变阻器是为了控制电压一定
9．对于某一确定的导体，影响该导体电流大小的物理量是（　　）
A．通电时间
B．电荷量
C．电压
D．质量

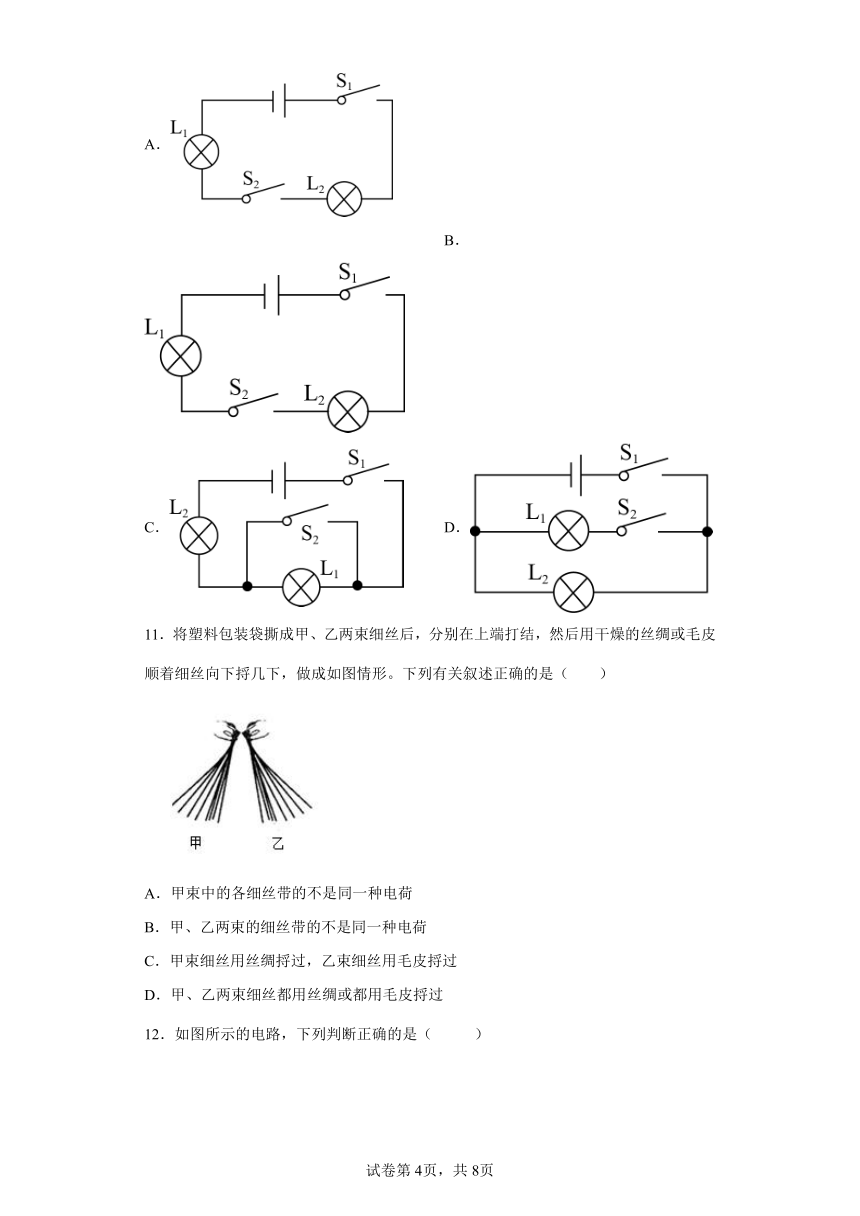

10．为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起。下列电路设计符合这种要求的是（　　）
A． B．
C． D．
11．将塑料包装袋撕成甲、乙两束细丝后，分别在上端打结，然后用干燥的丝绸或毛皮顺着细丝向下捋几下，做成如图情形。下列有关叙述正确的是（ ）
A．甲束中的各细丝带的不是同一种电荷
B．甲、乙两束的细丝带的不是同一种电荷
C．甲束细丝用丝绸捋过，乙束细丝用毛皮捋过
D．甲、乙两束细丝都用丝绸或都用毛皮捋过
12．如图所示的电路，下列判断正确的是（ ）
A．若电表甲、乙都是电流表，开关S断开，电路断路
B．若电表甲、乙都是电压表，开关S闭合，灯L1、L2并联
C．若电表甲是电流表、乙是电压表，开关S闭合，灯L1、L2都发光
D．若电表甲是电压表、乙是电流表，开关S由断开到闭合，甲表示数不变
二、填空题
13．玩具风扇中使用的电动机的工作原理是______，当把该电动机接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A；若把它接入2V电压的电路中，电动机正常工作，测得此时流过电动机的电流是1A。那么该电动机线圈的电阻是______Ω，电动机正常工作时的效率是______%。
14．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.5A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是_____Ω，小灯泡的电阻是_____Ω，滑片P向右移动的过程中灯泡亮度_____(选填“变亮”、“不变”或“变暗”)。
15．汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转向灯的连接方式为_________。要打开转向灯，司机需拨动一下方向盘的一根杆子，这根杆子的作用相当于电路中的_____________。
16．如图为某种灯泡的I﹣R关系图像，若有4只这种灯泡串联接在8V的电源上，通过灯泡的电流为___A，若把一只这种灯泡与一电阻并联在电压为7.5V的电源上，此时灯泡的电阻为___Ω，若电路中的总电流为0.8A，此时该电阻的阻值为____Ω。
17．如图为某同学设计的高速公路收费站计重秤的原理图。该原理图中，R2为______（填“定值电阻”或“滑动变阻器”）。若车重表是由电流表改装而成，现将它串联在图中位置，则当车越重时，车重表的示数将_____（填“越大”、“不变”或“越小”）。若车重表是电压表改装而成的，现将它与___并联，则当车越重时，车重表的示数将越大。
18．在如图所示的电路中，电源电压为3V，L1上标有“6V　3W”，L2上标有“3V　3W”，滑动变阻器上标有“10Ω　1.5A”。
（1）要使L2正常发光，则应使S1、S2分别处于________，同时将滑动变阻器的滑片调到____端，此时电路消耗的总功率为_____；
（2）当S1断开、S2接b时，为使电路消耗的总功率不超过0.5 W，请计算滑动变阻器的阻值变化范围__________和电压表的示数变化范围。____________
三、简答题
19．（1）某饮水机的电路如图所示,水沸腾前，饮水机处于加热状态，此时温控开关1和2都处于闭合状态，则此时红灯、绿灯和加热管的工作情况是： ；水沸腾后，温控开关1和2都断开，此时绿灯和红灯都发光，但绿灯远比红灯亮（看上去相当于绿灯亮，红灯灭），加热管不工作；已知流过灯的电流和其两端的电压的乘积越大，灯泡越亮，则红、绿指示灯电阻 R红、R绿应满足的条件： 。
（2）上图甲是某型号高温高压蒸汽消毒锅,图乙为自动测定锅内温度的电路原理图。其中R0为定值电阻,阻值为 5欧,电流表为温度指示表（实质是一只量程为 0～0．6A的电 流表）,Rx（测温探头）为热敏电阻（其电阻值随锅内温度的变化而变化）。热敏电阻的阻值 与温度的对应关系如下表所示：
①锅内温度为75℃时电流表的示数为0．24A，求电源的电压U。
②若锅内温度为125℃时电流表示数达到最大，求此时热敏电阻 Rx的阻值。
20．在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数．已知电路中各处均接触良好。
（1）请写出发生上述现象的一个可能原因：__________
（2）为进一步确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况．著电流表有示数，说明上述现象产生的原因是______________（写出一个可能原因）；
四、探究题
21．某学校科技小组同学正尝试孵化养殖的孔雀蛋,已知孔雀蛋的孵化温度在35℃到40℃之间,想利用电磁继电器、热敏电阻R、电流表等元件为学校孵化室设计一台自动控温装置。R随温度的变化关系如表,继电器的线圈电阻R0为10欧,左边电源电压6V恒定不变。电流表0-30mA量程接入电路,当电磁继电器线圈中的电流大于或等于15mA时,继电器的衔铁被吸合,右边加热器电路正常工作。
(1)完成电路连接；
_____________
(2)为使孵化室温度不低于35℃,上边电路需串联多大的电阻 _____________
(3)孔雀蛋的孵化温度根据胚胎发育的情况采取前期高,中期平,后期略低,出雏期稍高的施温方法。为了给加热器设定不同的启动温度,请你提出一种可行的调节方便的措施：_________。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．D
3．B
4．C
5．D
6．B
7．A
8．C
9．C
10．D
11．D
12．D
13． 通电导体在磁场中受力 0.5 75
14． 14 6 不变
15． 并联 开关
16． 0.2 15 25
17． 滑动变阻器 越大 R1
18． S1闭合，接a A 3.75 3Ω~10Ω 0.5V~1.2V
19．（1）红灯亮，绿灯灭，加热管工作； R绿远大于R红
（2）①6V ②5欧姆
20． R断路或L短路 L短路
21． 50 欧 ）改变电压、改变线圈的匝数、电路中串联一个
滑动变阻器等方法
