第十九章生活用电 同步练习2021-2022学年人教版九年级全一册（有解析）

2022春人教物理九下第19章 生活用电同步题含答案

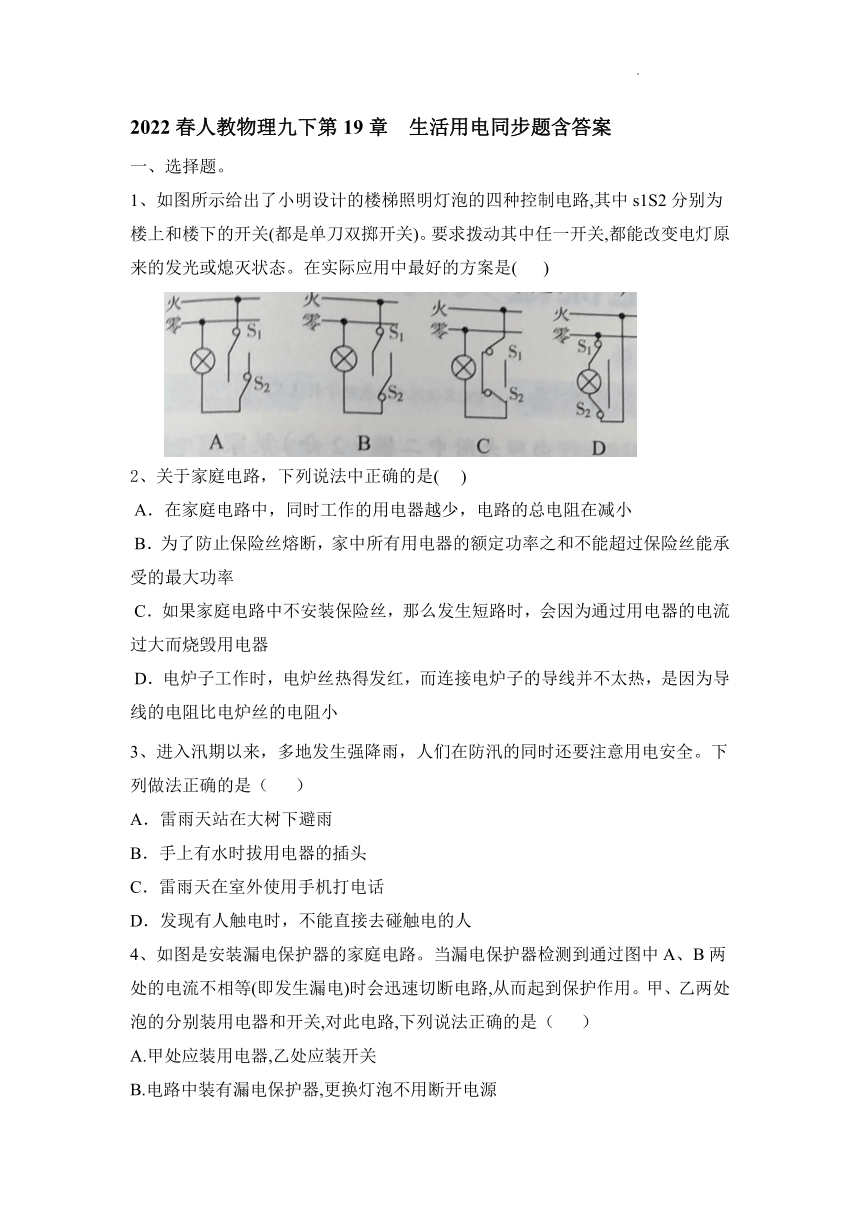

一、选择题。
1、如图所示给出了小明设计的楼梯照明灯泡的四种控制电路,其中s1S2分别为楼上和楼下的开关(都是单刀双掷开关)。要求拨动其中任一开关,都能改变电灯原来的发光或熄灭状态。在实际应用中最好的方案是( )
2、关于家庭电路，下列说法中正确的是( )
A．在家庭电路中，同时工作的用电器越少，电路的总电阻在减小
B．为了防止保险丝熔断，家中所有用电器的额定功率之和不能超过保险丝能承受的最大功率
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
3、进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正确的是（ ）
A．雷雨天站在大树下避雨
B．手上有水时拔用电器的插头
C．雷雨天在室外使用手机打电话
D．发现有人触电时，不能直接去碰触电的人
4、如图是安装漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时会迅速切断电路,从而起到保护作用。甲、乙两处泡的分别装用电器和开关,对此电路,下列说法正确的是（ ）
A.甲处应装用电器,乙处应装开关
B.电路中装有漏电保护器,更换灯泡不用断开电源

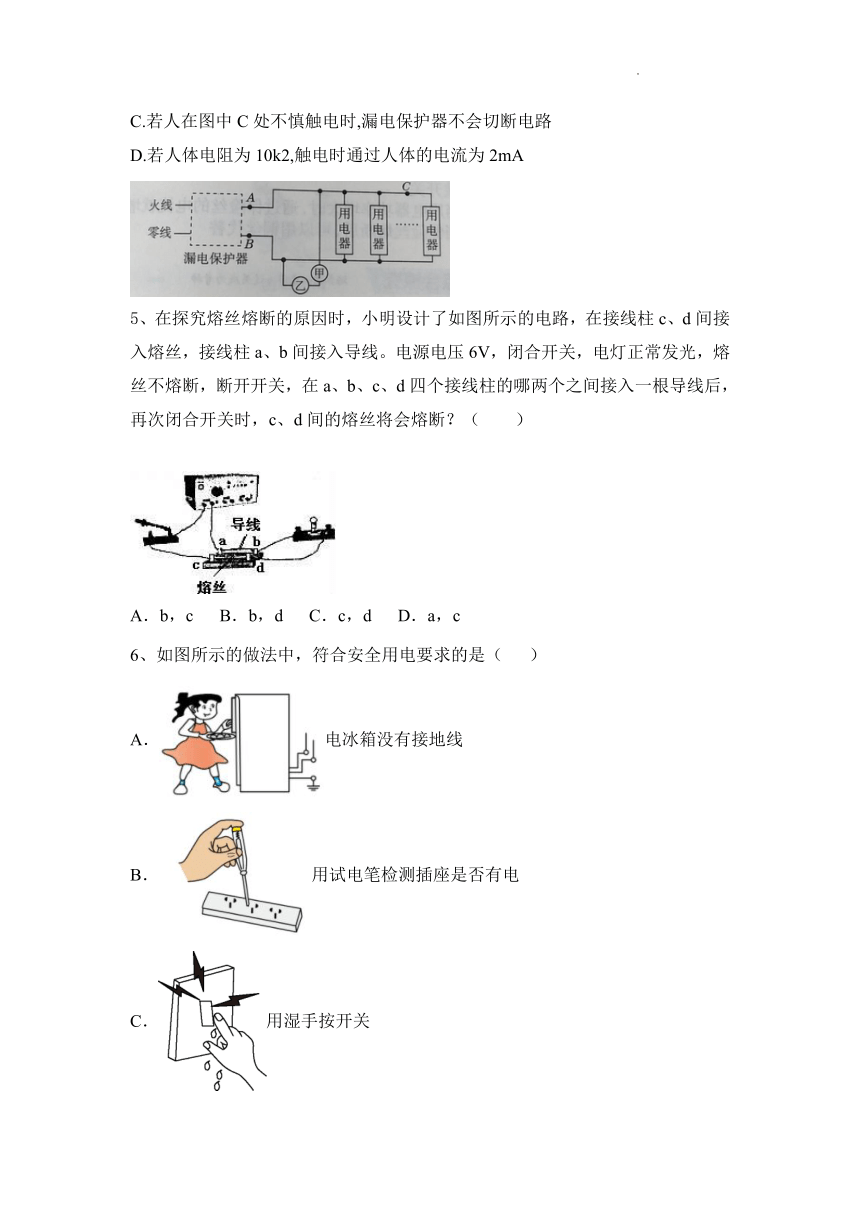

C.若人在图中C处不慎触电时,漏电保护器不会切断电路
D.若人体电阻为10k2,触电时通过人体的电流为2mA
5、在探究熔丝熔断的原因时，小明设计了如图所示的电路，在接线柱c、d间接入熔丝，接线柱a、b间接入导线。电源电压6V，闭合开关，电灯正常发光，熔丝不熔断，断开开关，在a、b、c、d四个接线柱的哪两个之间接入一根导线后，再次闭合开关时，c、d间的熔丝将会熔断？（　　）

A．b，c B．b，d C．c，d D．a，c
6、如图所示的做法中，符合安全用电要求的是（ ）
A．电冰箱没有接地线
B．用试电笔检测插座是否有电
C．用湿手按开关
D．多个大功率用电器同时使用一个插座
7、如图所示为试电笔的结构及使用方法。下列说法正确的是（ ）
A.用试电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明人体成为了电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中,甲是正确的,乙是错误的
8、如图所示，表中为一台冷热两用空调的铭牌上的有关数据，关于这台空调，下列说法正确的是（ ）
A．若连续制冷半小时，空调消耗的电能为1．27 kW·h
B．空调要使用图乙的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是将其它形式的能转变为电能
9、关于家庭电路和安全用电，下列说法正确的是（ ）
A．漏电保护器和空气开关作用相同可以相互替代
B．空气开关跳闸的原因一定是电路发生了短路
C．电能表是测量用电器消耗电功率的仪表
D．更换灯泡，搬动电器前，应断开电源开关

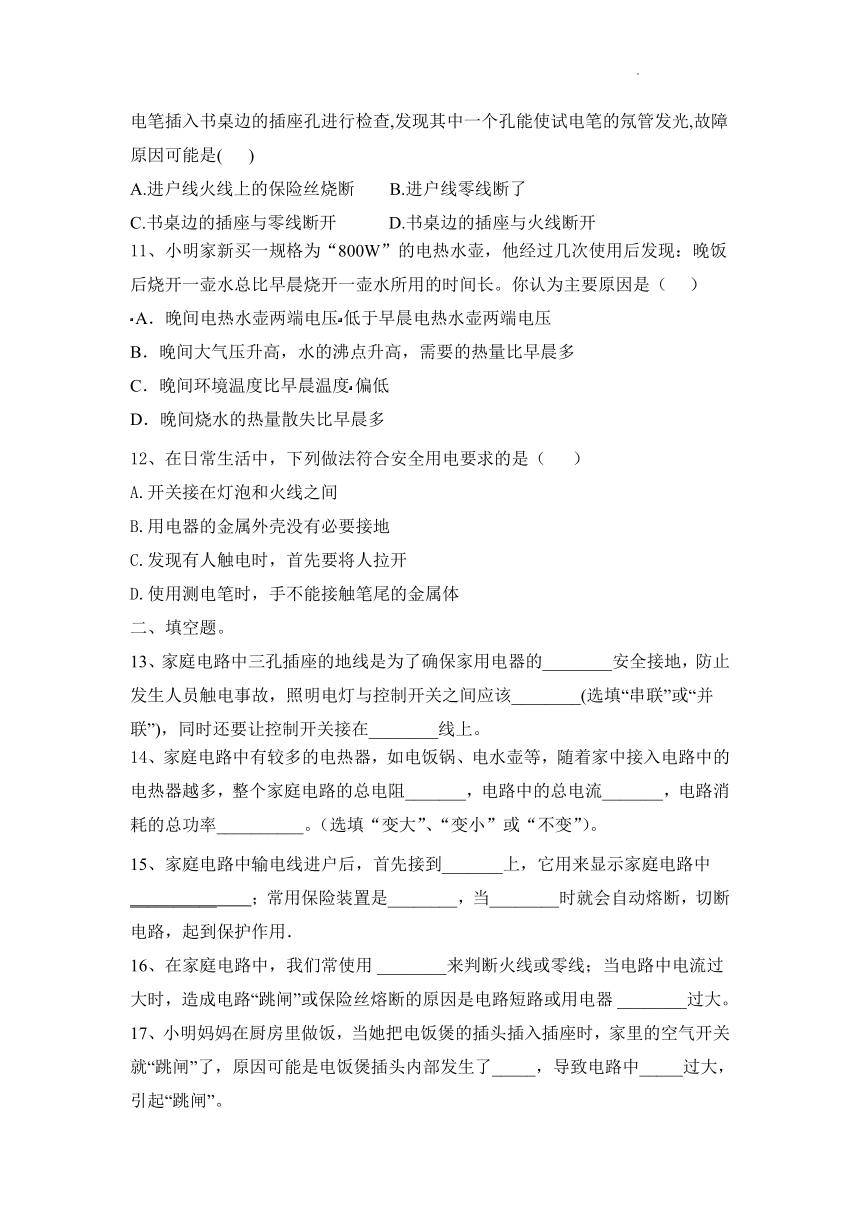

10、小明晚上做功课,把台灯插头插入书桌边的插座上,闭合台灯开关,发现台灯不亮。为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用试电笔插入书桌边的插座孔进行检查,发现其中一个孔能使试电笔的氖管发光,故障原因可能是( )
A.进户线火线上的保险丝烧断 B.进户线零线断了
C.书桌边的插座与零线断开 D.书桌边的插座与火线断开
11、小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长。你认为主要原因是（ ）
A．晚间电热水壶两端电压低于早晨电热水壶两端电压
B．晚间大气压升高，水的沸点升高，需要的热量比早晨多
C．晚间环境温度比早晨温度偏低
D．晚间烧水的热量散失比早晨多
12、在日常生活中，下列做法符合安全用电要求的是（ ）
A.开关接在灯泡和火线之间
B.用电器的金属外壳没有必要接地
C.发现有人触电时，首先要将人拉开
D.使用测电笔时，手不能接触笔尾的金属体
二、填空题。
13、家庭电路中三孔插座的地线是为了确保家用电器的________安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该________(选填“串联”或“并联”)，同时还要让控制开关接在________线上。
14、家庭电路中有较多的电热器，如电饭锅、电水壶等，随着家中接入电路中的电热器越多，整个家庭电路的总电阻_______，电路中的总电流_______，电路消耗的总功率__________。（选填“变大”、“变小”或“不变”）。
15、家庭电路中输电线进户后，首先接到_______上，它用来显示家庭电路中__________ ；常用保险装置是________，当________时就会自动熔断，切断电路，起到保护作用．
16、在家庭电路中，我们常使用 ________来判断火线或零线；当电路中电流过大时，造成电路“跳闸”或保险丝熔断的原因是电路短路或用电器 ________过大。
17、小明妈妈在厨房里做饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了_____，导致电路中_____过大，引起“跳闸”。

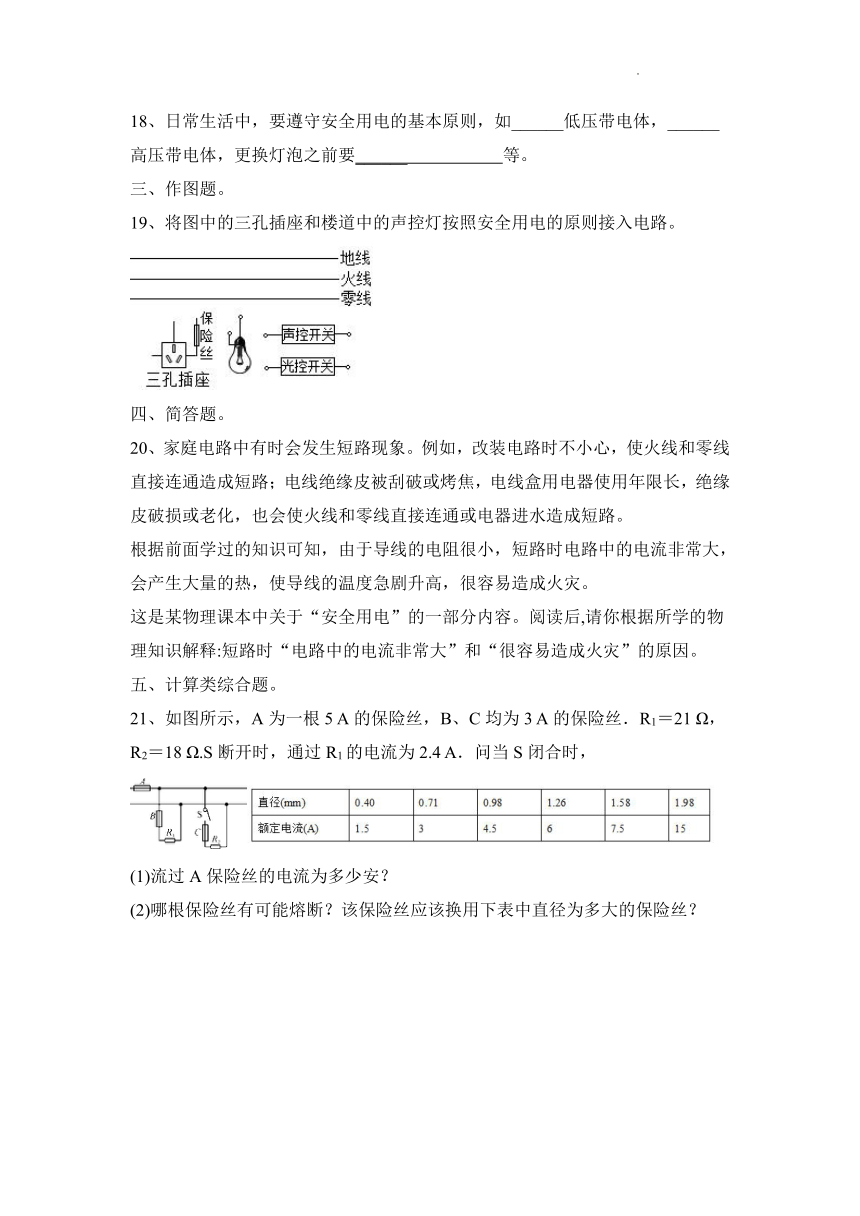

18、日常生活中，要遵守安全用电的基本原则，如______低压带电体，______高压带电体，更换灯泡之前要______ 等。
三、作图题。
19、将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。
四、简答题。
20、家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮被刮破或烤焦，电线盒用电器使用年限长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。
根据前面学过的知识可知，由于导线的电阻很小，短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
这是某物理课本中关于“安全用电”的一部分内容。阅读后,请你根据所学的物理知识解释:短路时“电路中的电流非常大”和“很容易造成火灾”的原因。
五、计算类综合题。
21、如图所示，A为一根5 A的保险丝，B、C均为3 A的保险丝．R1＝21 Ω，R2＝18 Ω.S断开时，通过R1的电流为2.4 A．问当S闭合时，
(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该保险丝应该换用下表中直径为多大的保险丝？
2022春人教物理九下第19章 生活用电同步题含答案
一、选择题。
1、如图所示给出了小明设计的楼梯照明灯泡的四种控制电路,其中s1S2分别为楼上和楼下的开关(都是单刀双掷开关)。要求拨动其中任一开关,都能改变电灯原来的发光或熄灭状态。在实际应用中最好的方案是( )
【答案】B
2、关于家庭电路，下列说法中正确的是( )
A．在家庭电路中，同时工作的用电器越少，电路的总电阻在减小
B．为了防止保险丝熔断，家中所有用电器的额定功率之和不能超过保险丝能承受的最大功率
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
【答案】D
3、进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正确的是（ ）
A．雷雨天站在大树下避雨
B．手上有水时拔用电器的插头
C．雷雨天在室外使用手机打电话
D．发现有人触电时，不能直接去碰触电的人
【答案】D
4、如图是安装漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时会迅速切断电路,从而起到保护作用。甲、乙两处泡的分别装用电器和开关,对此电路,下列说法正确的是（ ）
A.甲处应装用电器,乙处应装开关
B.电路中装有漏电保护器,更换灯泡不用断开电源
C.若人在图中C处不慎触电时,漏电保护器不会切断电路
D.若人体电阻为10k2,触电时通过人体的电流为2mA
【答案】D
5、在探究熔丝熔断的原因时，小明设计了如图所示的电路，在接线柱c、d间接入熔丝，接线柱a、b间接入导线。电源电压6V，闭合开关，电灯正常发光，熔丝不熔断，断开开关，在a、b、c、d四个接线柱的哪两个之间接入一根导线后，再次闭合开关时，c、d间的熔丝将会熔断？（　　）

A．b，c B．b，d C．c，d D．a，c
【答案】B
6、如图所示的做法中，符合安全用电要求的是（ ）
A．电冰箱没有接地线
B．用试电笔检测插座是否有电
C．用湿手按开关
D．多个大功率用电器同时使用一个插座
【答案】B
7、如图所示为试电笔的结构及使用方法。下列说法正确的是（ ）
A.用试电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明人体成为了电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中,甲是正确的,乙是错误的
【答案】B
8、如图所示，表中为一台冷热两用空调的铭牌上的有关数据，关于这台空调，下列说法正确的是（ ）
A．若连续制冷半小时，空调消耗的电能为1．27 kW·h
B．空调要使用图乙的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是将其它形式的能转变为电能
【答案】C
9、关于家庭电路和安全用电，下列说法正确的是（ ）
A．漏电保护器和空气开关作用相同可以相互替代
B．空气开关跳闸的原因一定是电路发生了短路
C．电能表是测量用电器消耗电功率的仪表
D．更换灯泡，搬动电器前，应断开电源开关
【答案】D
10、小明晚上做功课,把台灯插头插入书桌边的插座上,闭合台灯开关,发现台灯不亮。为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用试电笔插入书桌边的插座孔进行检查,发现其中一个孔能使试电笔的氖管发光,故障原因可能是( )
A.进户线火线上的保险丝烧断 B.进户线零线断了
C.书桌边的插座与零线断开 D.书桌边的插座与火线断开
【答案】C
11、小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长。你认为主要原因是（ ）
A．晚间电热水壶两端电压低于早晨电热水壶两端电压
B．晚间大气压升高，水的沸点升高，需要的热量比早晨多
C．晚间环境温度比早晨温度偏低
D．晚间烧水的热量散失比早晨多
【答案】A
12、在日常生活中，下列做法符合安全用电要求的是（ ）
A.开关接在灯泡和火线之间
B.用电器的金属外壳没有必要接地
C.发现有人触电时，首先要将人拉开
D.使用测电笔时，手不能接触笔尾的金属体
【答案】A
二、填空题。
13、家庭电路中三孔插座的地线是为了确保家用电器的________安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该________(选填“串联”或“并联”)，同时还要让控制开关接在________线上。
【答案】外壳；串联；火
14、家庭电路中有较多的电热器，如电饭锅、电水壶等，随着家中接入电路中的电热器越多，整个家庭电路的总电阻_______，电路中的总电流_______，电路消耗的总功率__________。（选填“变大”、“变小”或“不变”）。
【答案】变小 变大 变大
15、家庭电路中输电线进户后，首先接到_______上，它用来显示家庭电路中__________ ；常用保险装置是________，当________时就会自动熔断，切断电路，起到保护作用．
【答案】电能表 消耗电能多少 保险丝 电流过大时
16、在家庭电路中，我们常使用 ________来判断火线或零线；当电路中电流过大时，造成电路“跳闸”或保险丝熔断的原因是电路短路或用电器 ________过大。
【答案】测电笔；总功率
17、小明妈妈在厨房里做饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了_____，导致电路中_____过大，引起“跳闸”。
【答案】短路 电流
18、日常生活中，要遵守安全用电的基本原则，如______低压带电体，______高压带电体，更换灯泡之前要______ 等。
【答案】不接触 不靠近 切断电源开关
三、作图题。
19、将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。
【答案及解析】（1）灯泡接法：火线进入开关，（声控开关和光控开关是串联的）；再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔有保险丝，所以接火线。如下图：
四、简答题。
20、家庭电路中有时会发生短路现象。例如，改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮被刮破或烤焦，电线盒用电器使用年限长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。
根据前面学过的知识可知，由于导线的电阻很小，短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
这是某物理课本中关于“安全用电”的一部分内容。阅读后,请你根据所学的物理知识解释:短路时“电路中的电流非常大”和“很容易造成火灾”的原因。
【答案】根据I=U/R，因为短路时，火线与零线直接接通，电路中只有导线，导线的电阻很小，电源电压不变，所以电路中的电流非常大。再根据Q=I2Rt可知，在电阻R和通电时间t一定时，导线上的电流越大，产生的电热越多，使导线的温度急剧升高，很容易造成火灾。
五、计算类综合题。
21、如图所示，A为一根5 A的保险丝，B、C均为3 A的保险丝．R1＝21 Ω，R2＝18 Ω.S断开时，通过R1的电流为2.4 A．问当S闭合时，
(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该保险丝应该换用下表中直径为多大的保险丝？
【答案】(1)5.2 A；(2)保险丝A会熔断；应选择直径为1.26 mm的保险丝。
【解析】(1)由I＝可知,电源电压：U＝U1＝I1R1＝2.4A×21Ω＝50.4V，通过R2的电流：I2＝ ＝2.8A，因为并联电路干路总电流等于各支路的电流之和，所以通过保险丝A的电流I＝I1+I2＝2.4A+2.8A＝5.2A；(2)根据表中数据和上述计算结果可知：I>5A,I1<3A.I2<3A，所以保险丝A会熔断，应选择直径为1.26mm的保险丝。
