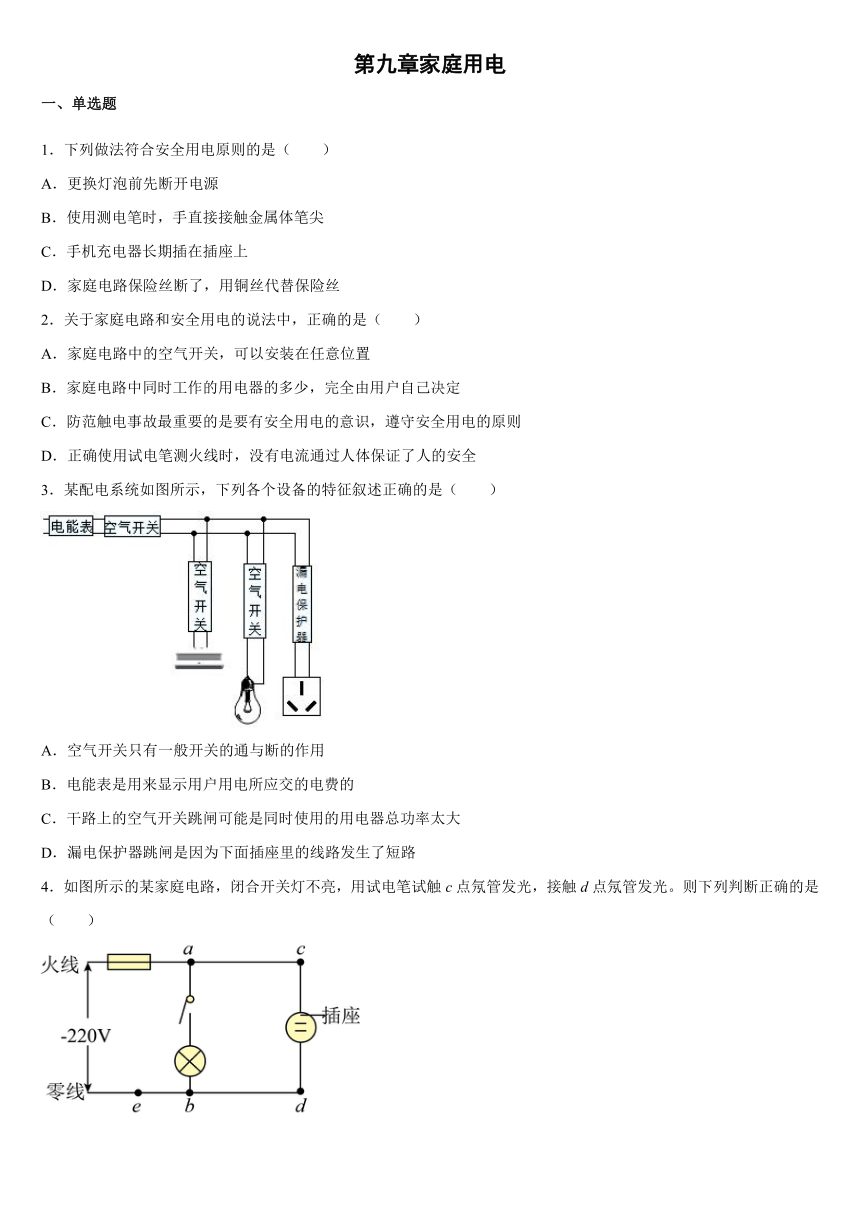

第九章家庭用电
一、单选题
1．下列做法符合安全用电原则的是（ ）
A．更换灯泡前先断开电源
B．使用测电笔时，手直接接触金属体笔尖
C．手机充电器长期插在插座上
D．家庭电路保险丝断了，用铜丝代替保险丝
2．关于家庭电路和安全用电的说法中，正确的是（ ）
A．家庭电路中的空气开关，可以安装在任意位置
B．家庭电路中同时工作的用电器的多少，完全由用户自己决定
C．防范触电事故最重要的是要有安全用电的意识，遵守安全用电的原则
D．正确使用试电笔测火线时，没有电流通过人体保证了人的安全
3．某配电系统如图所示，下列各个设备的特征叙述正确的是（ ）
A．空气开关只有一般开关的通与断的作用
B．电能表是用来显示用户用电所应交的电费的
C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大
D．漏电保护器跳闸是因为下面插座里的线路发生了短路
4．如图所示的某家庭电路，闭合开关灯不亮，用试电笔试触c点氖管发光，接触d点氖管发光。则下列判断正确的是（ ）
A．ac间断路 B．eb间断路 C．cd短路 D．ab短路

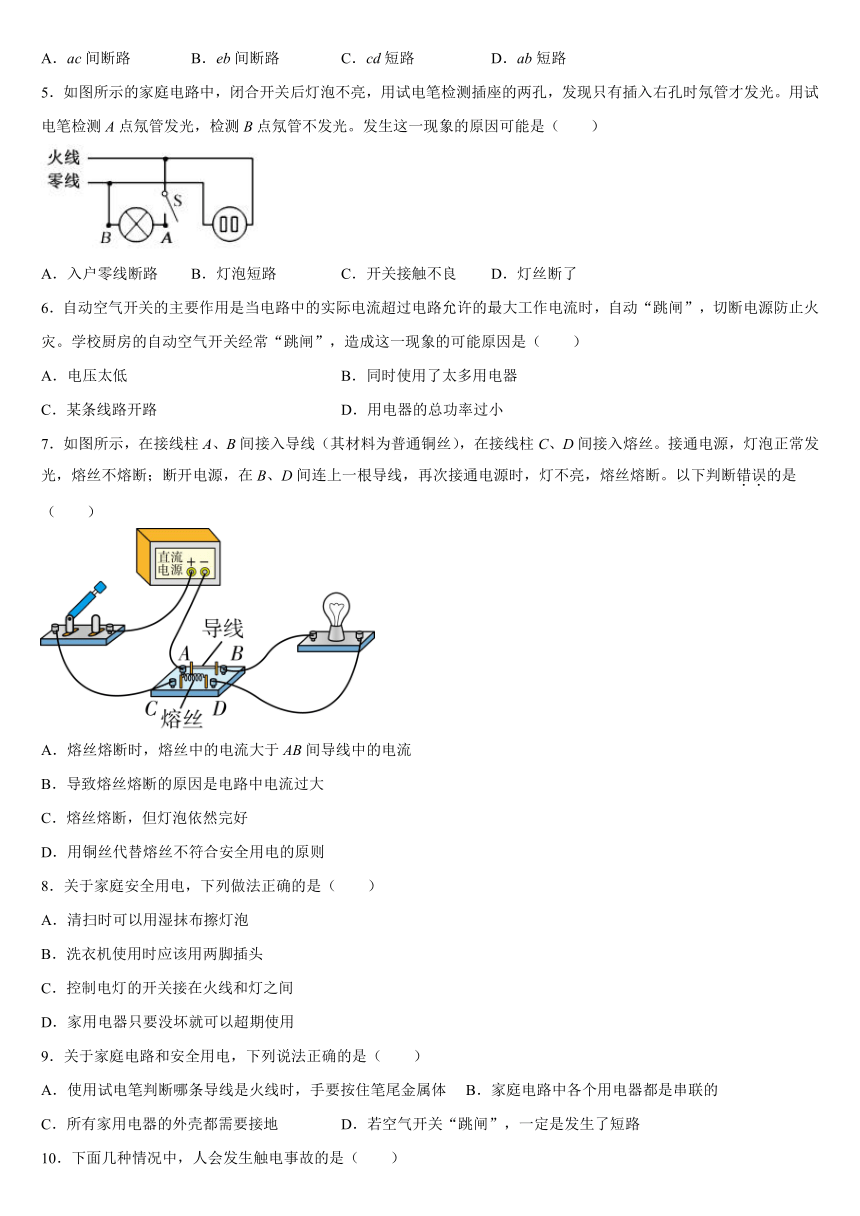

5．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（ ）
A．入户零线断路 B．灯泡短路 C．开关接触不良 D．灯丝断了
6．自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源防止火灾。学校厨房的自动空气开关经常“跳闸”，造成这一现象的可能原因是（ ）
A．电压太低 B．同时使用了太多用电器
C．某条线路开路 D．用电器的总功率过小
7．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝。接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断。以下判断错误的是（ ）
A．熔丝熔断时，熔丝中的电流大于AB间导线中的电流
B．导致熔丝熔断的原因是电路中电流过大
C．熔丝熔断，但灯泡依然完好
D．用铜丝代替熔丝不符合安全用电的原则
8．关于家庭安全用电，下列做法正确的是（ ）
A．清扫时可以用湿抹布擦灯泡
B．洗衣机使用时应该用两脚插头
C．控制电灯的开关接在火线和灯之间
D．家用电器只要没坏就可以超期使用
9．关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔判断哪条导线是火线时，手要按住笔尾金属体 B．家庭电路中各个用电器都是串联的
C．所有家用电器的外壳都需要接地 D．若空气开关“跳闸”，一定是发生了短路
10．下面几种情况中，人会发生触电事故的是（ ）
A．人站在地上，一手接触正常的零线
B．人站在地上，一手接触有绝缘皮的火线
C．人站在绝缘体上，一手接触无绝缘皮的火线
D．人站在绝缘体上，一手接触无绝缘皮的火线，另一手接触零线
二、填空题
11．家庭电路的触电事故都是人体直接或间接跟 ______ 线接触造成的， ______ （选填“可以”或“不能”）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 ______ （选填“会”或“不会”）发光。
12．“珍爱生命，安全用电”是公民日常生活中必备的安全意识。大量事实表明，______V的电压才是安全电压；我国家庭电路的电压为______V；在家庭电路中，当发现家用电器或电线失火时，必须先______电源，然后再救火。
13．测电笔的作用是辨别______，如图甲所示的使用方法是_______（选填“规范”或“不规范”）的，在如图乙中，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间________，若试电笔接触A至F各点都发光，说明__________。
14．对人体的安全电压是不高于______V。在家庭电路中，电视机与其他用电器之间是______联的，开关与用电器之间是______联的。保险丝要串联在______（选填：“火线”或“零线”）上，通常用______来判断家庭电路的火线和零线。
15．如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和12均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1发生________（选填“断路”或“短路”）故障，当只闭合S、S2时，L0和L2都呈暗红色，此时电路的总功率为________W。
16．上海地区家庭电路中，冰箱与电饭煲等家用电器正常工作的电压为________伏；如图所示，“拖线板”上每个插座之间是________连接的（选填“申联”“并联”），如果这个拖线板同时给多个家用电器供电，会使_________过大造成安全隐患。
三、实验题
17．小红设计的三个实验：
（1）图甲中在条形磁铁与回形针之间插入___（铁片/铝片）条形磁铁对悬在空中的回形针没有力的作用；
（2）乙图是研究短路引起熔丝熔断的实验，则应该将导线接在________两点间造成短路，引起熔丝熔断；
（3）丙图是为了研究温度对导体电阻的影响，设计实验电路：用酒精灯对电路中的一段灯丝（阻值约30Ω）加热，观察导体电阻的变化，该实验方案存在缺陷是________，改进方案：________；
（4）如图丁在“探究通电螺线管外部磁场”的实验中，在螺旋管的两端各放一个小磁
针，并在有机玻璃板上均匀的撒满铁屑，放小磁针的目的是________，闭合开关后为了更好地通过铁屑客观地描述磁场分布情况，接下来的操作是________，这样做的主要目的是减小铁屑与玻璃板之间的摩擦，使铁屑在磁场力的作用下动起来表明通电螺线管周围有磁场．
18．如图所示是某电热器的工作原理图，R1、R2是发热电阻，虚线框为电热器的金属外壳，它用一个旋转开关可以实现电热器多档位工作的要求。其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通。若电源电压为220V，则由图可知：
(1)图中P、Q两个接头中，________与零线相连；
(2)为安全起见，需在电路中安装一总开关，该开关最好应安装在图中A、B、C、D、E中的________点处；
(3)如果 R1＝R2＝48.4Ω，则当旋钮开关旋到位置M时，电热器通电1min产生的热量是________J。试卷第2页，共3页
参考答案
1．A
2．C
3．C
4．B
5．D
6．B
7．A
8．C
9．A
10．D
11． 火 不能 会
12．不高于36 220 断开
13．火线和零线 不规范 断路 F左侧零线断路
14．36 并 串 火线 试电笔
15． 短路 20
16．220 并联 电流
17．铁片 BD 无法看出电阻变化 在电路中添加电流表或灯泡 显示磁场的方向 轻敲纸板
18．P C 3.0×104.
答案第1页，共2页
答案第1页，共2页
