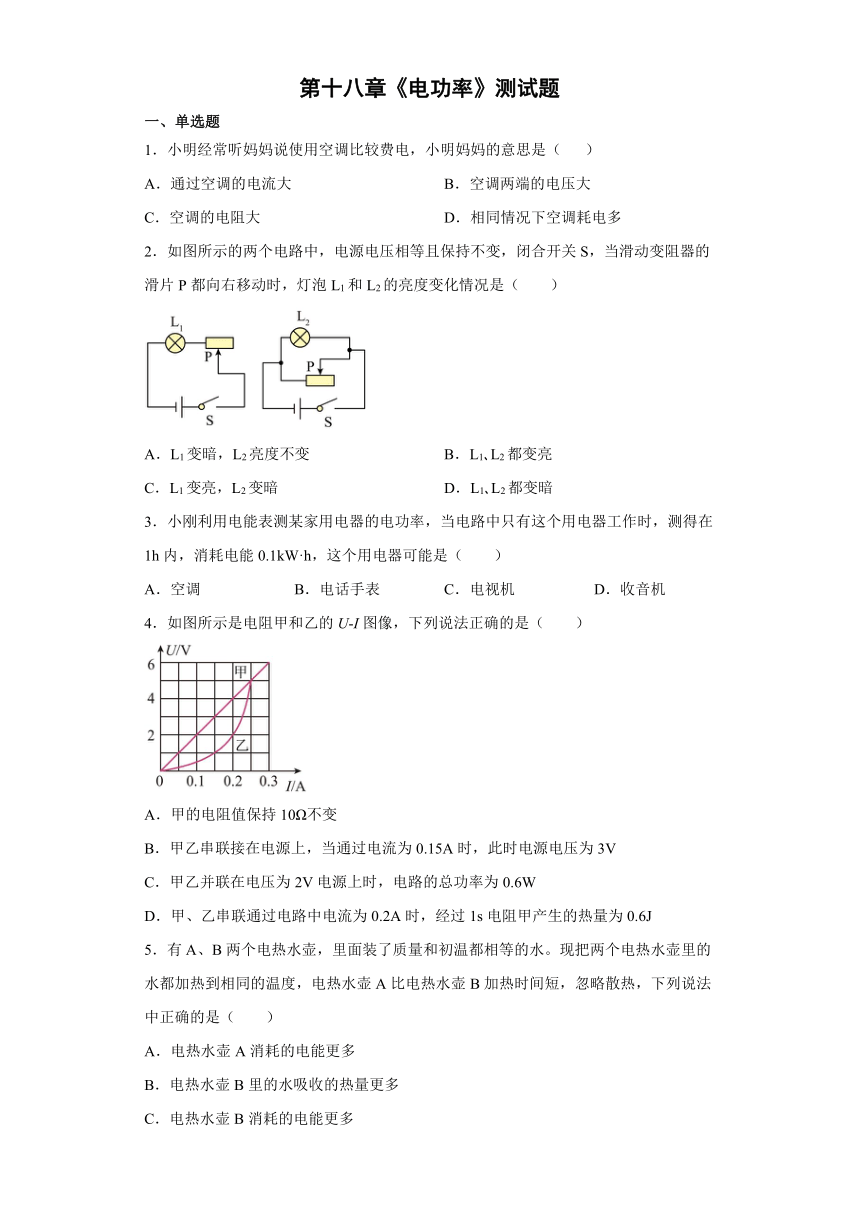

第十八章《电功率》测试题
一、单选题
1．小明经常听妈妈说使用空调比较费电，小明妈妈的意思是（ ）
A．通过空调的电流大 B．空调两端的电压大
C．空调的电阻大 D．相同情况下空调耗电多
2．如图所示的两个电路中，电源电压相等且保持不变，闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（　　）
A．L1变暗，L2亮度不变 B．L1 L2都变亮
C．L1变亮，L2变暗 D．L1 L2都变暗
3．小刚利用电能表测某家用电器的电功率，当电路中只有这个用电器工作时，测得在1h内，消耗电能0.1kW·h，这个用电器可能是（　　）
A．空调 B．电话手表 C．电视机 D．收音机
4．如图所示是电阻甲和乙的U-I图像，下列说法正确的是（　　）
A．甲的电阻值保持10Ω不变
B．甲乙串联接在电源上，当通过电流为0.15A时，此时电源电压为3V
C．甲乙并联在电压为2V电源上时，电路的总功率为0.6W
D．甲、乙串联通过电路中电流为0.2A时，经过1s电阻甲产生的热量为0.6J
5．有A、B两个电热水壶，里面装了质量和初温都相等的水。现把两个电热水壶里的水都加热到相同的温度，电热水壶A比电热水壶B加热时间短，忽略散热，下列说法中正确的是（　　）
A．电热水壶A消耗的电能更多
B．电热水壶B里的水吸收的热量更多
C．电热水壶B消耗的电能更多

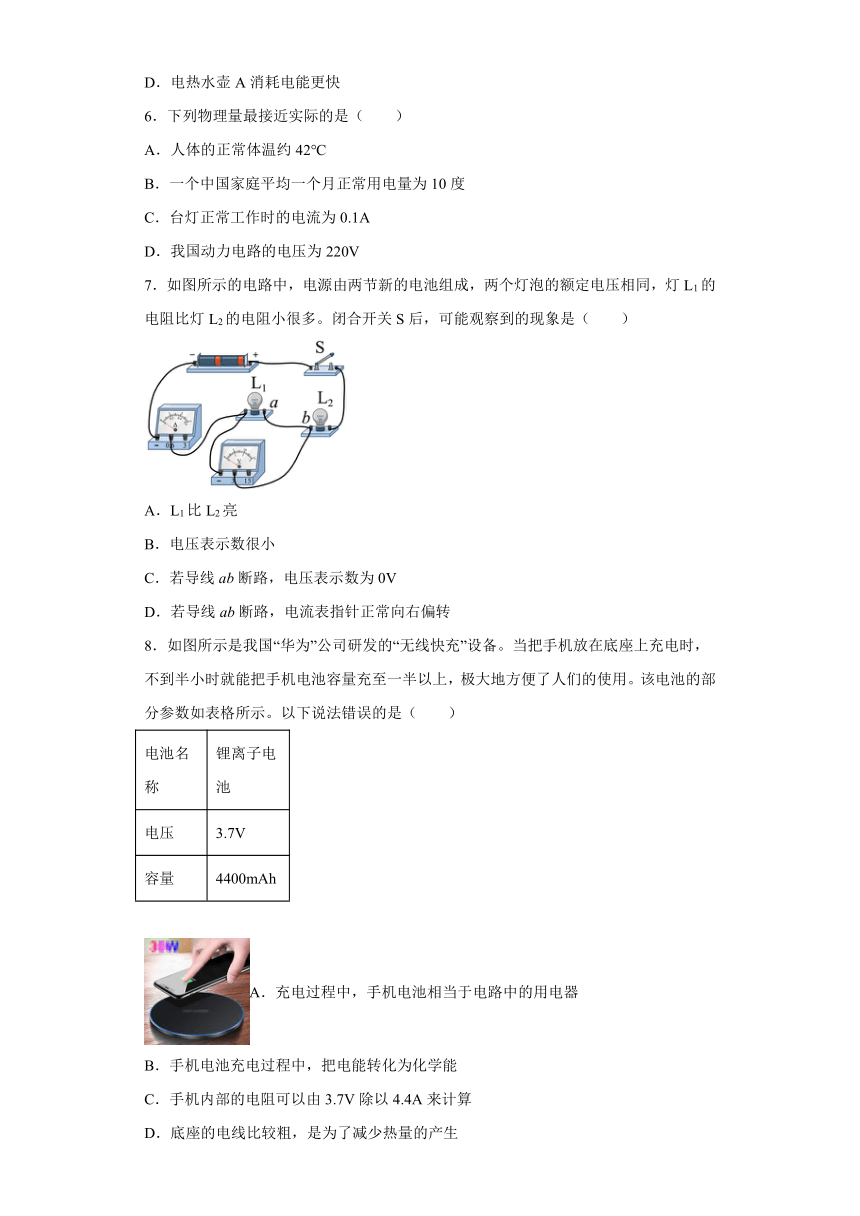

D．电热水壶A消耗电能更快
6．下列物理量最接近实际的是（　　）
A．人体的正常体温约42℃
B．一个中国家庭平均一个月正常用电量为10度
C．台灯正常工作时的电流为0.1A
D．我国动力电路的电压为220V
7．如图所示的电路中，电源由两节新的电池组成，两个灯泡的额定电压相同，灯L1的电阻比灯L2的电阻小很多。闭合开关S后，可能观察到的现象是（　　）
A．L1比L2亮
B．电压表示数很小
C．若导线ab断路，电压表示数为0V
D．若导线ab断路，电流表指针正常向右偏转
8．如图所示是我国“华为”公司研发的“无线快充”设备。当把手机放在底座上充电时，不到半小时就能把手机电池容量充至一半以上，极大地方便了人们的使用。该电池的部分参数如表格所示。以下说法错误的是（　　）
电池名称 锂离子电池
电压 3.7V
容量 4400mAh
A．充电过程中，手机电池相当于电路中的用电器
B．手机电池充电过程中，把电能转化为化学能
C．手机内部的电阻可以由3.7V除以4.4A来计算
D．底座的电线比较粗，是为了减少热量的产生

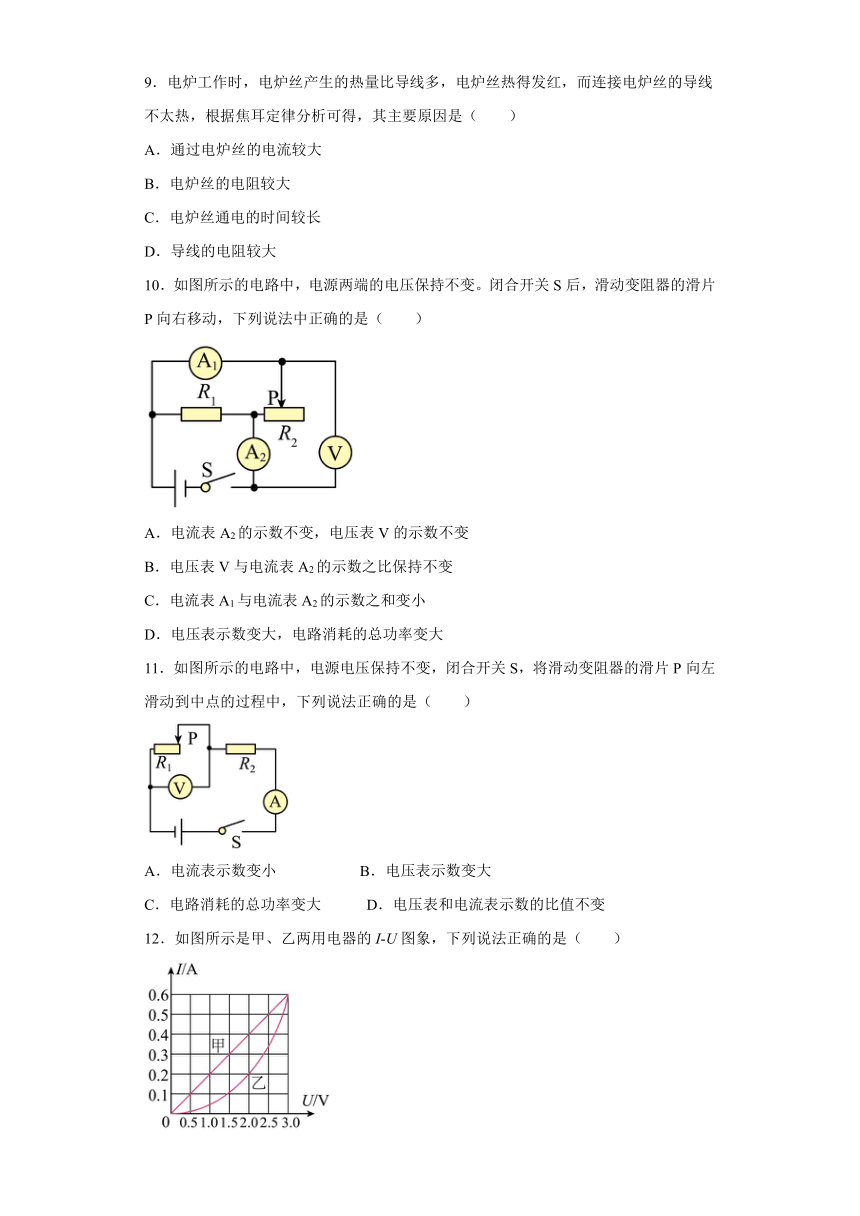

9．电炉工作时，电炉丝产生的热量比导线多，电炉丝热得发红，而连接电炉丝的导线不太热，根据焦耳定律分析可得，其主要原因是（　　）
A．通过电炉丝的电流较大
B．电炉丝的电阻较大
C．电炉丝通电的时间较长
D．导线的电阻较大
10．如图所示的电路中，电源两端的电压保持不变。闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（　　）
A．电流表A2的示数不变，电压表V的示数不变
B．电压表V与电流表A2的示数之比保持不变
C．电流表A1与电流表A2的示数之和变小
D．电压表示数变大，电路消耗的总功率变大
11．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左滑动到中点的过程中，下列说法正确的是（　　）
A．电流表示数变小 B．电压表示数变大
C．电路消耗的总功率变大 D．电压表和电流表示数的比值不变

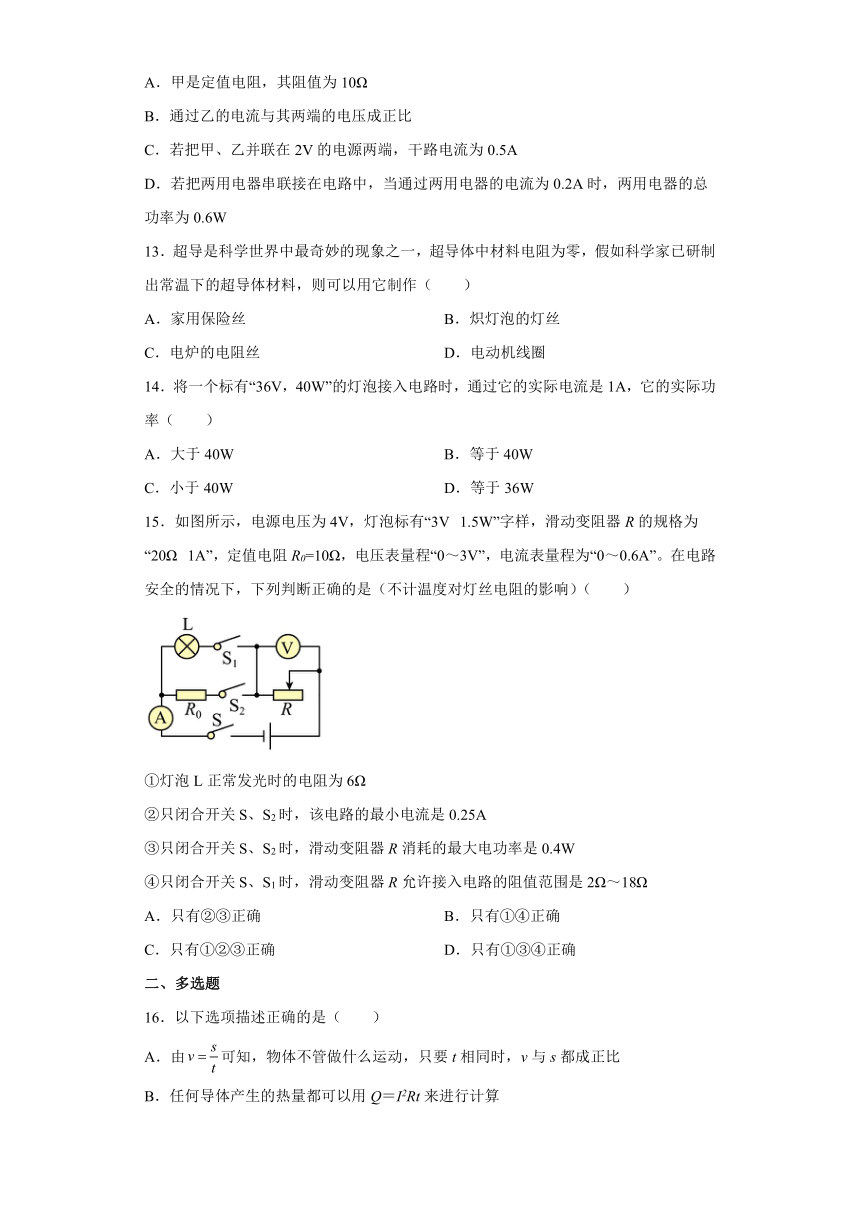

12．如图所示是甲、乙两用电器的I-U图象，下列说法正确的是（　　）
A．甲是定值电阻，其阻值为10Ω
B．通过乙的电流与其两端的电压成正比
C．若把甲、乙并联在2V的电源两端，干路电流为0.5A
D．若把两用电器串联接在电路中，当通过两用电器的电流为0.2A时，两用电器的总功率为0.6W
13．超导是科学世界中最奇妙的现象之一，超导体中材料电阻为零，假如科学家已研制出常温下的超导体材料，则可以用它制作（　　）
A．家用保险丝 B．炽灯泡的灯丝
C．电炉的电阻丝 D．电动机线圈
14．将一个标有“36V，40W”的灯泡接入电路时，通过它的实际电流是1A，它的实际功率（　　）
A．大于40W B．等于40W
C．小于40W D．等于36W
15．如图所示，电源电压为4V，灯泡标有“3V 1.5W”字样，滑动变阻器R的规格为“20Ω 1A”，定值电阻R0=10Ω，电压表量程“0～3V”，电流表量程为“0～0.6A”。在电路安全的情况下，下列判断正确的是（不计温度对灯丝电阻的影响）（　　）
①灯泡L正常发光时的电阻为6Ω
②只闭合开关S、S2时，该电路的最小电流是0.25A
③只闭合开关S、S2时，滑动变阻器R消耗的最大电功率是0.4W
④只闭合开关S、S1时，滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω
A．只有②③正确 B．只有①④正确
C．只有①②③正确 D．只有①③④正确
二、多选题
16．以下选项描述正确的是（　　）
A．由可知，物体不管做什么运动，只要t相同时，v与s都成正比
B．任何导体产生的热量都可以用Q＝I2Rt来进行计算

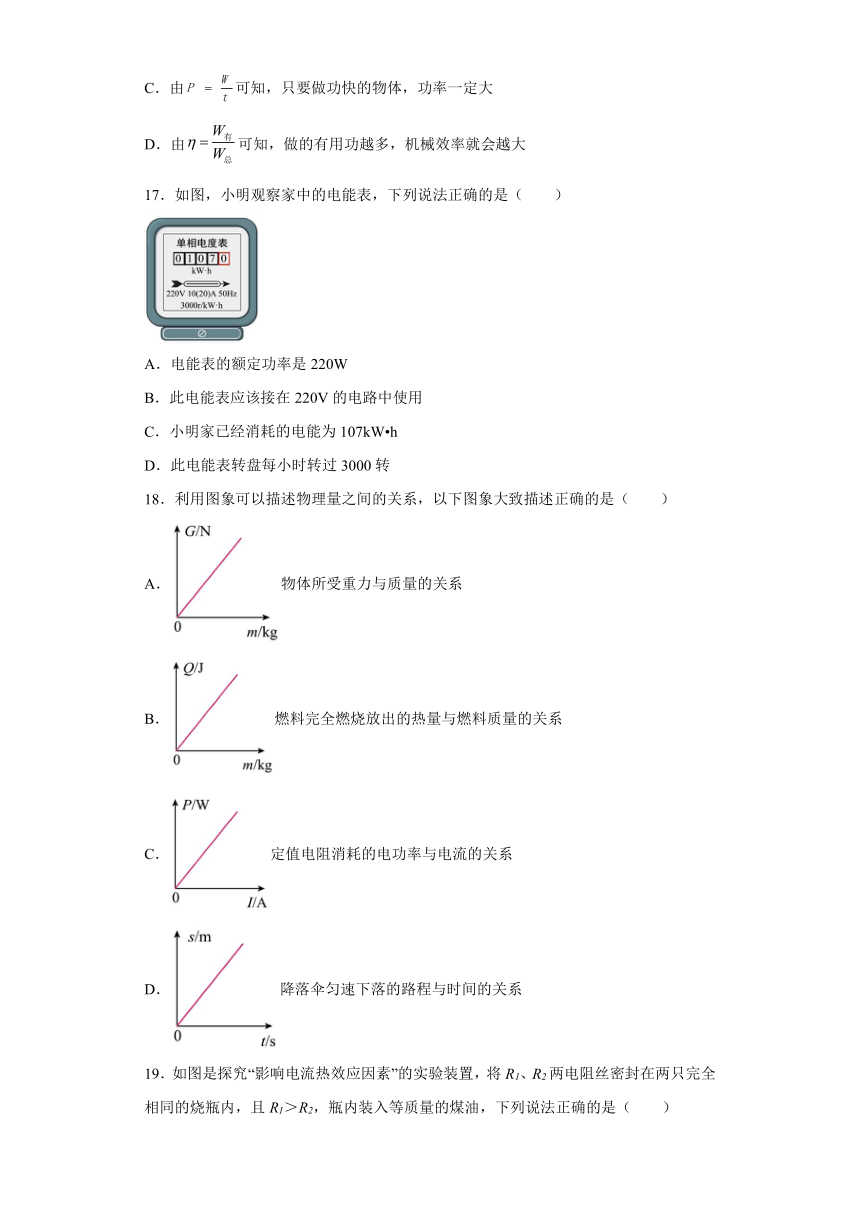

C．由可知，只要做功快的物体，功率一定大
D．由可知，做的有用功越多，机械效率就会越大
17．如图，小明观察家中的电能表，下列说法正确的是（　　）
A．电能表的额定功率是220W
B．此电能表应该接在220V的电路中使用
C．小明家已经消耗的电能为107kW h
D．此电能表转盘每小时转过3000转
18．利用图象可以描述物理量之间的关系，以下图象大致描述正确的是（　　）
A．物体所受重力与质量的关系
B．燃料完全燃烧放出的热量与燃料质量的关系
C．定值电阻消耗的电功率与电流的关系
D．降落伞匀速下落的路程与时间的关系
19．如图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法正确的是（　　）
A．烧瓶内选用比热容较小的液体，可以使实验现象更明显
B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系
C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
20．新冠肺炎疫情期间，体温检测成为社区、商场等公共场所一种重要的防控手段。如图甲为某电子测温仪的内部简化电路图，测温仪探头内有一热敏电阻Rt，其阻值随温度变化关系如图乙所示。R1为阻值可调的电阻箱，其最大电阻为200Ω，允许通过的最大电流为0.3A，电流表的量程0～0.02A，电源电压恒为6V。某次测试时，将电阻箱的阻值调到200Ω，发现电流表示数为0.01A。下列说法正确的是（　　）
A．此时待测温度为20℃
B．此时电路的总功率为0.06W
C．若通电1min，热敏电阻消耗的电能为2.4J
D．若温度为40℃，则电阻箱允许接入电路的最大阻值为100Ω
三、实验题
21．在“测量小灯泡电功率”的实验中，电源恒为6V，待测小灯泡标有“3.8V 口A”字样，小明同学按图甲所示的电路图正确连接了电路，开始实验。
序号 电压表示数U/V 电流表示数/A 小灯泡电阻R/Ω 小灯泡功率P/W 小灯泡亮度
1 1.6 0.18 8.9 0.29 不亮
2 2.8 0.26 10.8 0.73 暗
3 3.8 12.7 亮
4 4.0 0.31 12.9 1.24 过亮
（1）实验时闭合开关前应将滑动变阻器R1的滑片P置于______（选填“A”或“B”）端；
（2）小明闭合开关S时，发现小灯泡不亮，观察到电压表和电流表的示数如表序号1。对于小灯泡是否发生了短路故障，写出你的判断结论及理由：______；
（3）随后的几次实验数据依次记录在表中，第3次读数时，电流表的示数如图乙所示，为______A，小灯泡的额定功率为______W；
（4）小明根据表中数据，得出了小灯泡的电功率随灯丝电阻的增大而增大的错误结论，这个结论错误的原因是______。
（5）小明还想算一算小灯泡的平均功率，小红认为这是没有意义的，理由是：______。
22．小华做“测量小灯泡电功率”实验。实验室有如下器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，灯丝电阻约为10Ω）、电流表、电压表、开关各一个、规格分别为R1：“10 Ω1A”和R2：“30Ω 0.5 A”的滑动变阻器各一个、导线若干。
（1）小华设计了图甲所示的电路测量小灯泡电功率，她应选用的滑动变阻器规格为______（填“R1”或“R2”）。
（2）如果电流表有示数，电压表无示数，则故障原因可能是小灯泡______（填“短路”或“断路”）。
（3）由图乙可以分析得到该灯泡的额定功率为______W。
23．小强同学参加科学实验练习时发现有个小灯泡上标有“0.3A”的字样，但是上面的电压值已经模糊不清，他想通过实验测量该小灯泡的额定电功率，图甲为他所连的实验电路（滑动变阻器的最大阻值为50Ω）。
（1）请在答题纸上用划线当导线完成实物图的连接______；
（2）他将电路连接完整，检查无误后闭合开关，直接读得电流表示数如图所示，电压表示数为2V，则此时小灯泡的电阻是______；
（3）为了测得小灯泡的额定电功率，他移动滑动变阻器的滑片，此时他应该注视_____表的示数。当滑片移到中点时恰好符合要求，那么该小灯泡的额定电功率是______W（电源电压不变）；
（4）小强在后续实验中，移动变阻器滑片时，小灯泡突然熄灭。经判断，电路故障是小灯泡或电流表被烧坏。查找故障时，在不拆开电路的情况下，他把一根导线接在电流表两端，小灯泡仍不发光，可判断电路故障是______。
四、计算题
24．如图所示，电源电压12V，闭合开关后，电压表示数4V，R1电阻为8Ω。求：
（1）电流表示数。
（2）R2的电阻值。
（3）通电10s，整个电路消耗的电能为多少J。
25．如图所示电路中，电源电压保持不变，R1阻值为10Ω，R2阻值为20Ω，只闭合开关S时电流表的示数为0.6A。求：
（1）电源电压；
（2）闭合开关S和S1时电流表的示数；
（3）闭合开关S和S1，通电1minR1产生的热量。
26．如图甲所示，电源电压恒定，灯泡L的额定电压为6V，灯泡L的电流与两端电压的关系如图乙所示。滑动变阻器R2上标有“50Ω 1A”，定值电阻R1为30Ω，电流表的量程为0~0.6A。当闭合开关S1、S3，断开开关S2时，R2的滑片P移至最左端，灯泡L正常发光。求：
（1）灯泡正常发光时的电阻和电源电压；
（2）当开关S1、S2、S3均闭合时，滑动变阻器的滑片移到最右端时，整个电路100s内消耗的电能；
（3）当闭合开关S3，断开开关S1、S2时，在电路安全的情况下，求整个电路允许消耗的最大功率。
参考答案：
1．D 2．A 3．C 4．C 5．D 6．C 7．B 8．C 9．B 10．C 11．C 12．D 13．D 14．C 15．D 16．BC 17．BC 18．ABD 19．ABC 20．ABC
21． B 略 0.3 1.14 略 略
22． R2 短路 0.625
23． 10Ω 电流 1.35 灯泡断路
24．（1）0.5A；（2）16Ω；（3）60J
25．（1）6V；（2）0.9A；（3）216J
26．（1）12Ω， 6V；（2）192J；（3）3W
