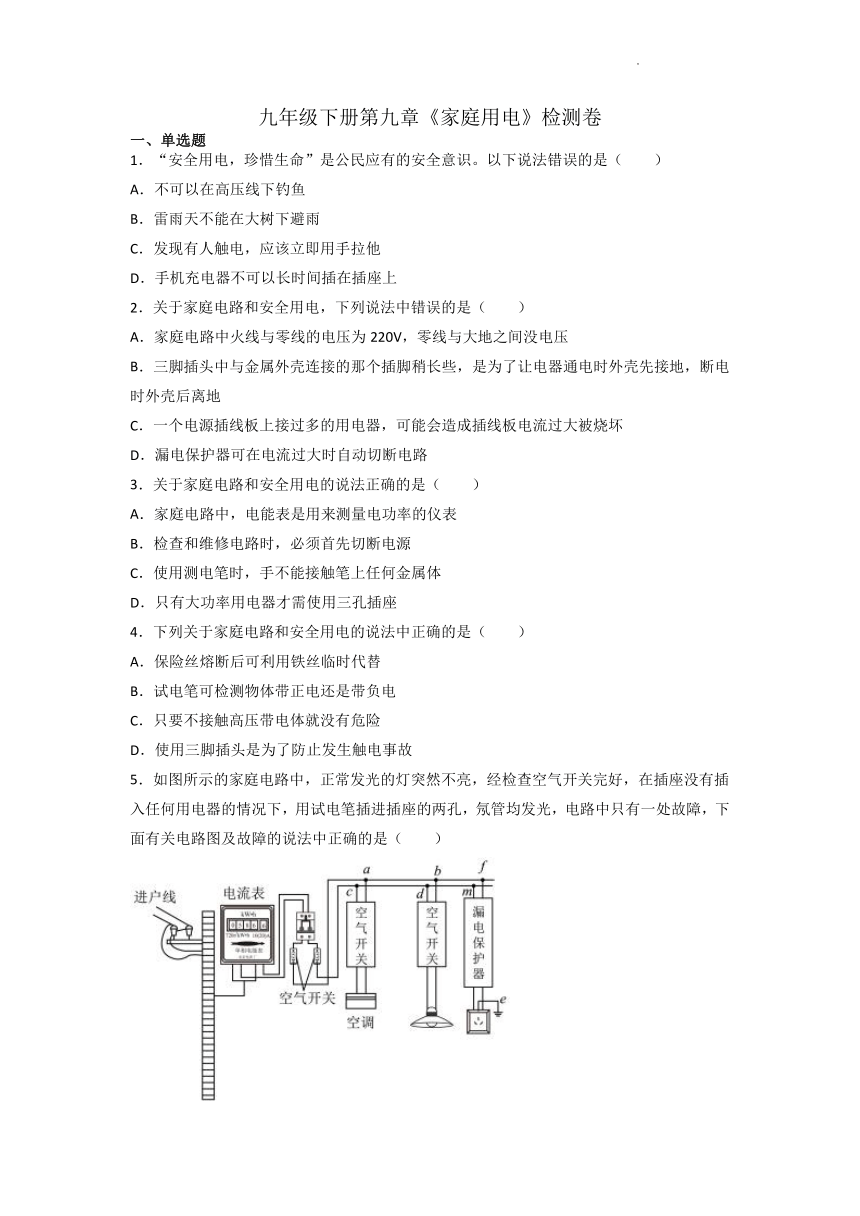

九年级下册第九章《家庭用电》检测卷
一、单选题
1．“安全用电，珍惜生命”是公民应有的安全意识。以下说法错误的是（ ）
A．不可以在高压线下钓鱼
B．雷雨天不能在大树下避雨
C．发现有人触电，应该立即用手拉他
D．手机充电器不可以长时间插在插座上
2．关于家庭电路和安全用电，下列说法中错误的是（ ）
A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压
B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地
C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏
D．漏电保护器可在电流过大时自动切断电路
3．关于家庭电路和安全用电的说法正确的是（ ）
A．家庭电路中，电能表是用来测量电功率的仪表
B．检查和维修电路时，必须首先切断电源
C．使用测电笔时，手不能接触笔上任何金属体
D．只有大功率用电器才需使用三孔插座
4．下列关于家庭电路和安全用电的说法中正确的是（ ）
A．保险丝熔断后可利用铁丝临时代替
B．试电笔可检测物体带正电还是带负电
C．只要不接触高压带电体就没有危险
D．使用三脚插头是为了防止发生触电事故
5．如图所示的家庭电路中，正常发光的灯突然不亮，经检查空气开关完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光，电路中只有一处故障，下面有关电路图及故障的说法中正确的是（ ）

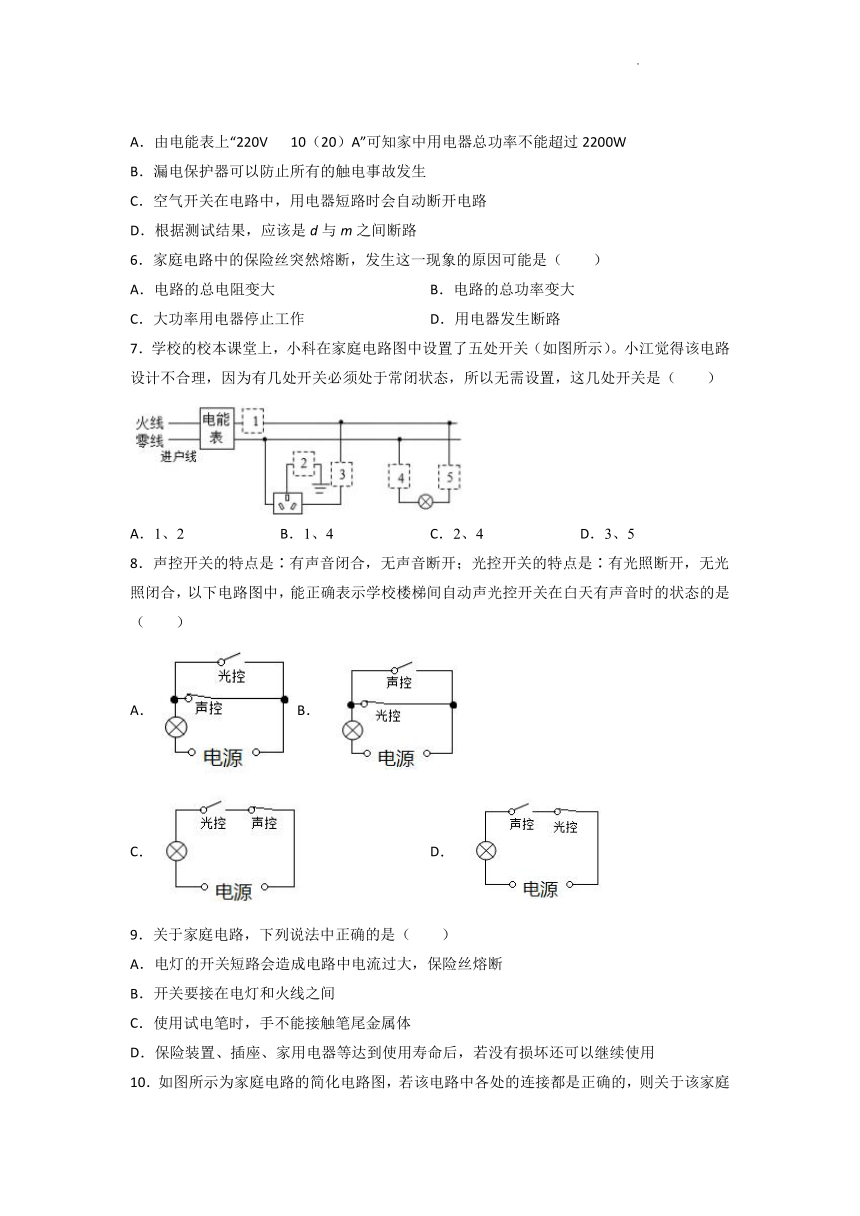

A．由电能表上“220V 10（20）A”可知家中用电器总功率不能超过2200W
B．漏电保护器可以防止所有的触电事故发生
C．空气开关在电路中，用电器短路时会自动断开电路
D．根据测试结果，应该是d与m之间断路
6．家庭电路中的保险丝突然熔断，发生这一现象的原因可能是（ ）
A．电路的总电阻变大 B．电路的总功率变大
C．大功率用电器停止工作 D．用电器发生断路
7．学校的校本课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（ ）
A．1、2 B．1、4 C．2、4 D．3、5
8．声控开关的特点是∶有声音闭合，无声音断开；光控开关的特点是∶有光照断开，无光照闭合，以下电路图中，能正确表示学校楼梯间自动声光控开关在白天有声音时的状态的是（ ）
A．B．
C． D．
9．关于家庭电路，下列说法中正确的是（ ）
A．电灯的开关短路会造成电路中电流过大，保险丝熔断
B．开关要接在电灯和火线之间
C．使用试电笔时，手不能接触笔尾金属体
D．保险装置、插座、家用电器等达到使用寿命后，若没有损坏还可以继续使用
10．如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．a线是零线，b线是火线
B．开关是串接在火线与灯泡L之间的
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系
二、填空题
11．图中A、B两点均是灯头连接导线的螺丝，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他______触电；用手接触电路中的B点，他______触电（均选填“会”或“不会”）。
12．(1)近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将______（选填“减小”、“增大”、“不变”），会引发火灾。线路故障的另一个原因是线路严重老化，由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过______（选填“大”、“小”），酿成火灾；
(2)照明电路中有两只白炽灯里额定功率字样模糊，其中甲灯灯丝细而长，乙灯灯丝短而粗，则______灯的额定功率大。其中一个灯灯丝断了，若搭接后使用，灯的发光比原来______（填“亮”或“暗”）；
(3)家庭电路出现空气开关“跳闸”现象，可能原因是短路或者是______。
13．如下图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是用电器的______过大，乙产生的原因是发生______。
14．如图甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔___________（选填三个孔的代号）。小朋同学想在家里安装一盏照明灯，图乙所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在___________方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为___________。
15．电冰箱等用电器使用三线插头和三孔插座，可以把用电器的___________和___________相连，以防止用电器的外壳带电时对人体造成伤害。发现有人触电时，应先___________。
16．小昊用测电笔检查家庭电路，电路中画“×”处表示该处断路，开关闭合后，用试电笔测试电路中的 A 点，试电笔氖管______（选填“会”或“不会”）发光。在使用冰箱时，他感到“麻手”，产生这种现象的原因除了冰箱内部火线绝缘皮破损外，另一个原因是其金属外壳没有接_______线，如果此时用正确使用测电笔测试金属外壳，试电笔氖管_______（选填“会”或“不会”）发光。
三、计算题
17．假期里，小明随爸爸回老家看望爷爷和奶奶，他们准备给两位老人家里安装一台空调．爸爸说，要安装空调，还需要将原来老化的较细的导线换成较粗的导线．请你说说如果仍用原来的导线安装空调会有什么安全隐患____，为什么_____？
18．家庭电路中的保险丝熔断或空气开关“跳闸”后，能否立即更换保险丝或使空气开关复位，恢复供电？应该怎么办？
参考答案
1．C
2．D
3．B
4．D
5．C
6．B
7．C
8．C
9．B
10．B
11． 会 不会
12． 增大 大 乙 亮 总功率过大
13． 总功率 短路
14． E 2 零线断路
15．外壳 地线 断开电源
16．会 地 会
17．容易引起火灾 安装空调后，使电路的总功率变大，而电源电压不变，由 可以知道电路中的电流变大；如果仍用原来的导线,电阻较细、电阻较大,根据焦耳定律 可以知道,在同样的时间内,电流通过导线产生较多的热量,容易烧坏绝缘皮而引起火灾．
18．不能。要先找到发生故障的原因，排除之后再恢复供电。
