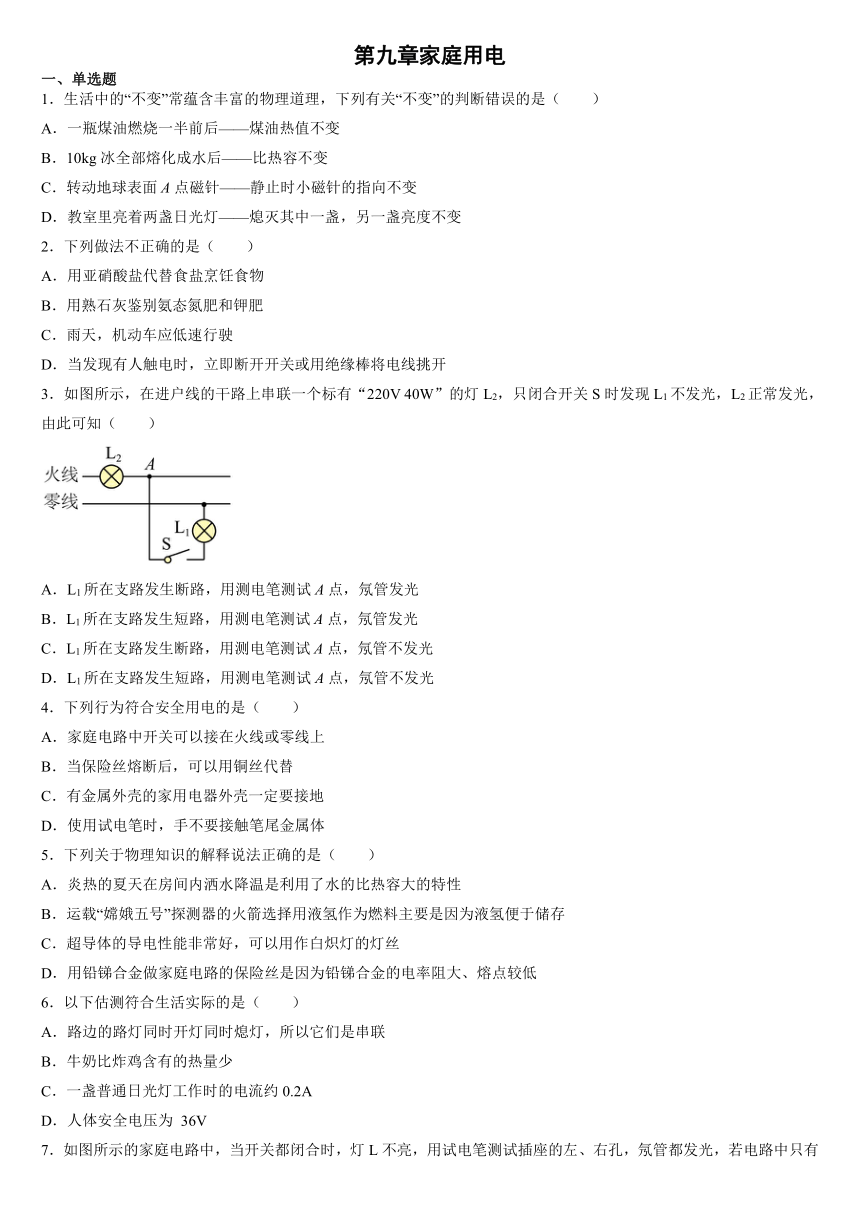

第九章家庭用电
一、单选题
1．生活中的“不变”常蕴含丰富的物理道理，下列有关“不变”的判断错误的是（ ）
A．一瓶煤油燃烧一半前后——煤油热值不变
B．10kg冰全部熔化成水后——比热容不变
C．转动地球表面A点磁针——静止时小磁针的指向不变
D．教室里亮着两盏日光灯——熄灭其中一盏，另一盏亮度不变
2．下列做法不正确的是（ ）
A．用亚硝酸盐代替食盐烹饪食物
B．用熟石灰鉴别氨态氮肥和钾肥
C．雨天，机动车应低速行驶
D．当发现有人触电时，立即断开开关或用绝缘棒将电线挑开
3．如图所示，在进户线的干路上串联一个标有“220V 40W”的灯L2，只闭合开关S时发现L1不发光，L2正常发光，由此可知（ ）
A．L1所在支路发生断路，用测电笔测试A点，氖管发光
B．L1所在支路发生短路，用测电笔测试A点，氖管发光
C．L1所在支路发生断路，用测电笔测试A点，氖管不发光
D．L1所在支路发生短路，用测电笔测试A点，氖管不发光
4．下列行为符合安全用电的是（ ）
A．家庭电路中开关可以接在火线或零线上
B．当保险丝熔断后，可以用铜丝代替
C．有金属外壳的家用电器外壳一定要接地
D．使用试电笔时，手不要接触笔尾金属体
5．下列关于物理知识的解释说法正确的是（ ）
A．炎热的夏天在房间内洒水降温是利用了水的比热容大的特性
B．运载“嫦娥五号”探测器的火箭选择用液氢作为燃料主要是因为液氢便于储存
C．超导体的导电性能非常好，可以用作白炽灯的灯丝
D．用铅锑合金做家庭电路的保险丝是因为铅锑合金的电率阻大、熔点较低
6．以下估测符合生活实际的是（ ）
A．路边的路灯同时开灯同时熄灯，所以它们是串联
B．牛奶比炸鸡含有的热量少
C．一盏普通日光灯工作时的电流约0.2A
D．人体安全电压为 36V

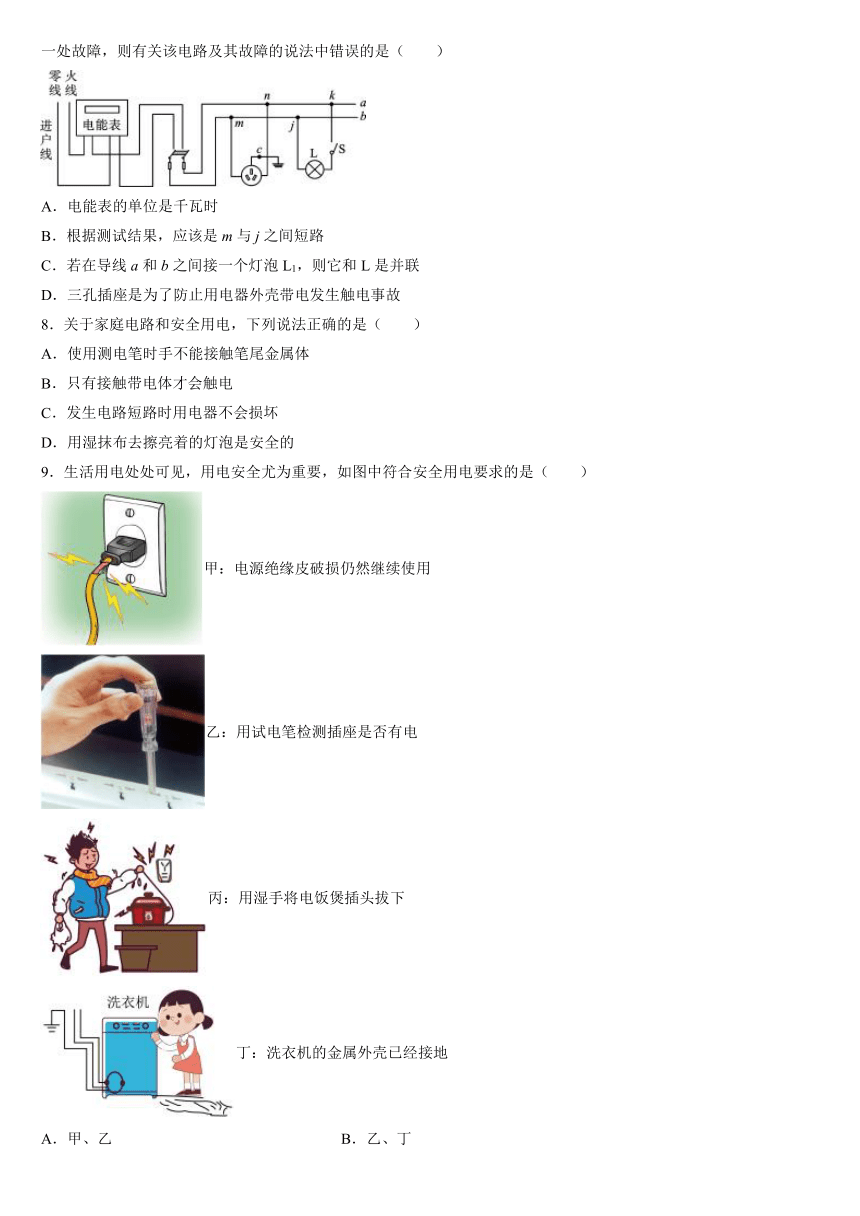

7．如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，若电路中只有一处故障，则有关该电路及其故障的说法中错误的是（ ）
A．电能表的单位是千瓦时
B．根据测试结果，应该是m与j之间短路
C．若在导线a和b之间接一个灯泡L1，则它和L是并联
D．三孔插座是为了防止用电器外壳带电发生触电事故
8．关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用测电笔时手不能接触笔尾金属体
B．只有接触带电体才会触电
C．发生电路短路时用电器不会损坏
D．用湿抹布去擦亮着的灯泡是安全的
9．生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（ ）
甲：电源绝缘皮破损仍然继续使用
乙：用试电笔检测插座是否有电
丙：用湿手将电饭煲插头拔下
丁：洗衣机的金属外壳已经接地
A．甲、乙 B．乙、丁
C．乙、丙、丁 D．甲、乙、丙、丁
10．电可以造福人类，但使用不当也会带来危害。下列做法中，符合安全用电要求的是（ ）
A．将开关安装在灯具和零线之间 B．发生触电事故时，首先要切断电源
C．在高压线附近的空地上放风等 D．家中空气开关跳闸断开后马上将其闭合
二、填空题
11．用试电笔可以辨别家庭电路中的火线与零线，如图所示的手拿试电笔方法正确的是______（选填“甲”或“乙”）图。
12．家庭电路中，电饭锅和电热水器是______联的。电热水器使用三脚插头，分别与火线、零线和______相连。小明想用电能表测量电热水器的额定电功率，他先选取一个“220V 100W”的灯，单独与电能表接入家庭电路，15min内电能表转盘转过了75转，则电能表的规格为______r/（kW h），再将热水器接入该电路，和电灯一起工作，10min内电能表转了750转，则电热水器10min消耗的电能为______J．额定功率为______W。
13．家庭电路中发生短路时，电路中的_________很大，短时间内产生大量的热，容易引发火灾。发生火灾时，会闻到浓浓的烟味，这是_________现象。
14．某家庭电路如图所示∶
（1）电路中开关______位置接错，灯泡L1和L2的连接关系是______；
（2）改正电路后闭合开关S1、S2，灯泡L1亮，L2不亮，用试电笔分别测试L2灯座的两侧接线点，右侧发光，左侧不发光，则故障原因是______。
15．家庭电路中，日光灯与控制它的开关是 _______连接的；同时正常工作的日光灯与空调是 ________连接的（均选填“串联”或“并联”），通过日光灯的电流约为 _________安。
16．小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。
(1)如图所示，他发现自己家洗衣机用的是三脚插头，其铭牌上标有“10A 250V”字样，其中的“10A”表示______；
(2)小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些。他又查看了其它家用电器的三脚插头，也是这种情况。它比其它两脚稍长一些，这种设计的好处是______。
三、简答题
17．芳芳家里有一盏节能灯不亮了，是停电了还是节能灯坏了？芳芳采用了以下两种办法进行判断，请你分析每一种办法的理由：
（1）打开电视机可以正常观看电视节目，这说明：________．
（2）取下灯泡用电池做电源连接电流表，观察电流表发现指针无偏转，这说明：________．
18．如图，电源电压为6V，电阻R为3Ω，闭合开关后，灯L不亮，经分析估计R或L之一发生故障，其余元件及连线都完好，则故障可能的情况及对应的电压表示数为（写出两种情况）
（1） ．
（2） ．
19．如图甲所示，插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。请在图乙中画出插线板中开关、指示灯和各插孔的连接方式，并与电源线接通。
试卷第页，共页
参考答案：
1．B
2．A
3．D
4．C
5．D
6．C
7．B
8．C
9．B
10．B
11．甲
12．并 地线 3000 8.4×105 1400
13．电流 扩散
14．S1 并联 灯泡L2断路
15．串联 并联 0.18
16．允许通过的最大电流10A 见解析
17． 电视机能工作说明没有停电，所以是灯泡坏了，且并联电路中各用电器互不影响，可以独立工作； 灯泡坏了，因为电流表发现指针无偏转，说明灯泡断路；
18．（1）灯L被短路，电压表示数为0；
（2）灯丝断或灯的接线柱接触不良，电压表示数为6V
19．
