2022年初中物理九年级第十九章生活用电同步测试卷（一）一、单选题

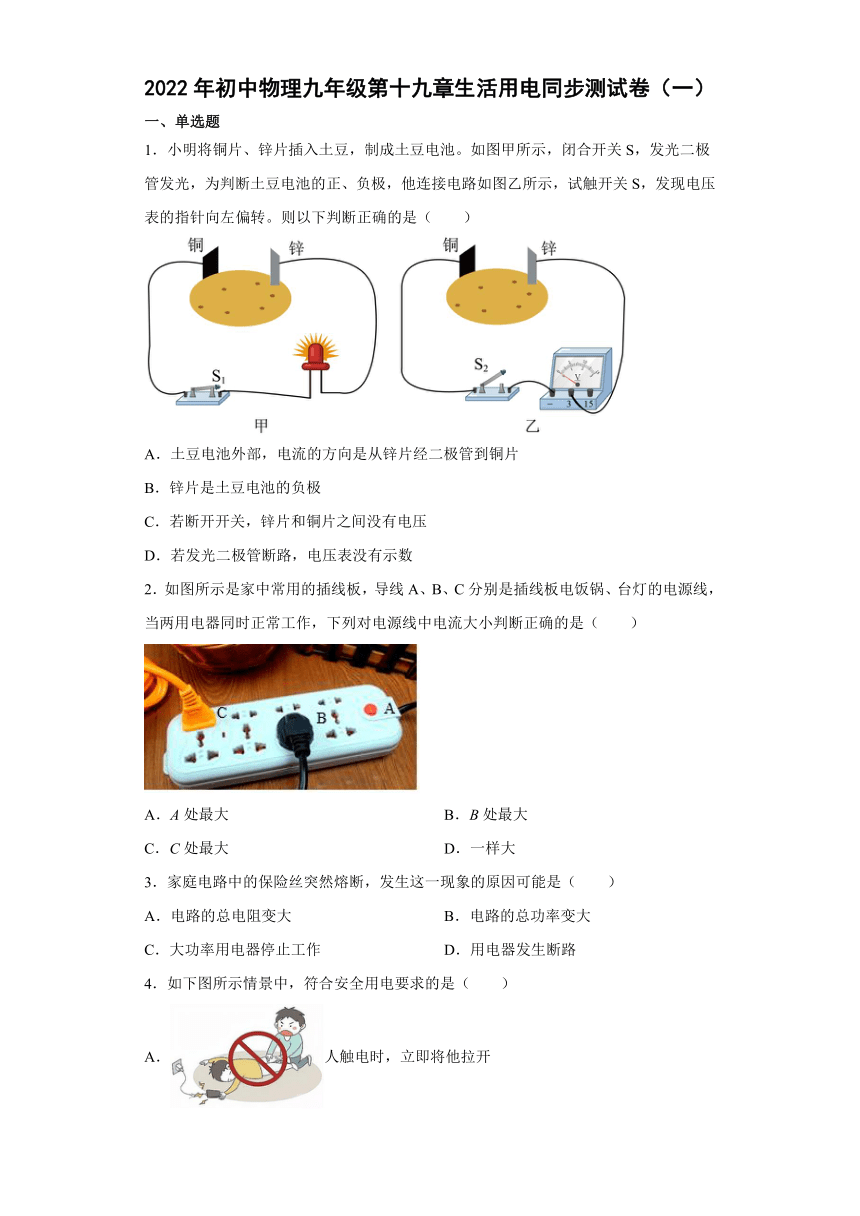

1．小明将铜片、锌片插入土豆，制成土豆电池。如图甲所示，闭合开关S，发光二极管发光，为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S，发现电压表的指针向左偏转。则以下判断正确的是（　　）
A．土豆电池外部，电流的方向是从锌片经二极管到铜片
B．锌片是土豆电池的负极
C．若断开开关，锌片和铜片之间没有电压
D．若发光二极管断路，电压表没有示数
2．如图所示是家中常用的插线板，导线A、B、C分别是插线板电饭锅、台灯的电源线，当两用电器同时正常工作，下列对电源线中电流大小判断正确的是（　　）
A．A处最大 B．B处最大
C．C处最大 D．一样大
3．家庭电路中的保险丝突然熔断，发生这一现象的原因可能是（　　）
A．电路的总电阻变大 B．电路的总功率变大
C．大功率用电器停止工作 D．用电器发生断路

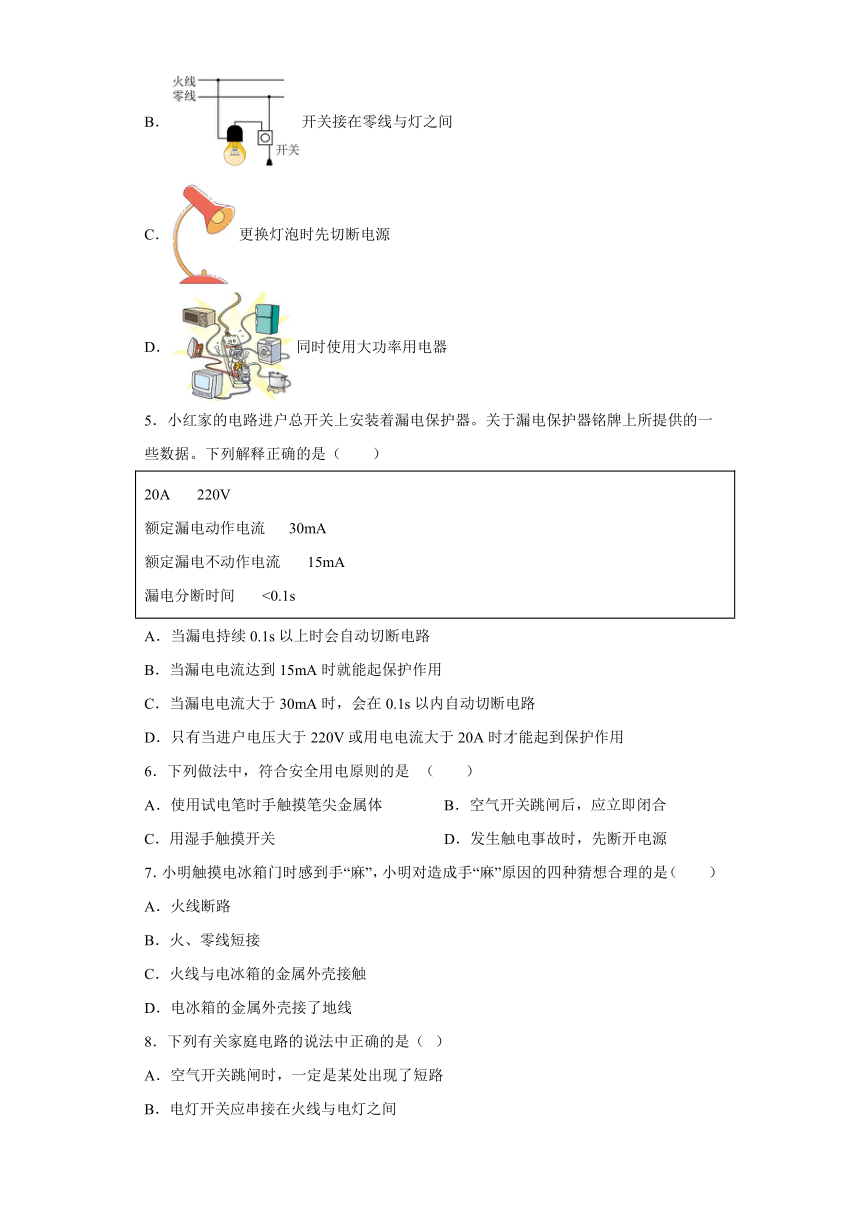

4．如下图所示情景中，符合安全用电要求的是（　　）
A．人触电时，立即将他拉开
B．开关接在零线与灯之间
C．更换灯泡时先切断电源
D．同时使用大功率用电器
5．小红家的电路进户总开关上安装着漏电保护器。关于漏电保护器铭牌上所提供的一些数据。下列解释正确的是（　　）
20A 220V 额定漏电动作电流 30mA 额定漏电不动作电流 15mA 漏电分断时间 <0.1s
A．当漏电持续0.1s以上时会自动切断电路
B．当漏电电流达到15mA时就能起保护作用
C．当漏电电流大于30mA时，会在0.1s以内自动切断电路
D．只有当进户电压大于220V或用电电流大于20A时才能起到保护作用
6．下列做法中，符合安全用电原则的是 （　　）
A．使用试电笔时手触摸笔尖金属体 B．空气开关跳闸后，应立即闭合
C．用湿手触摸开关 D．发生触电事故时，先断开电源
7．小明触摸电冰箱门时感到手“麻”，小明对造成手“麻”原因的四种猜想合理的是（　　）
A．火线断路
B．火、零线短接
C．火线与电冰箱的金属外壳接触
D．电冰箱的金属外壳接了地线
8．下列有关家庭电路的说法中正确的是（ ）
A．空气开关跳闸时，一定是某处出现了短路
B．电灯开关应串接在火线与电灯之间
C．家庭电路中的用电器都是串联的
D．电能表测量的是家用电器的总功率

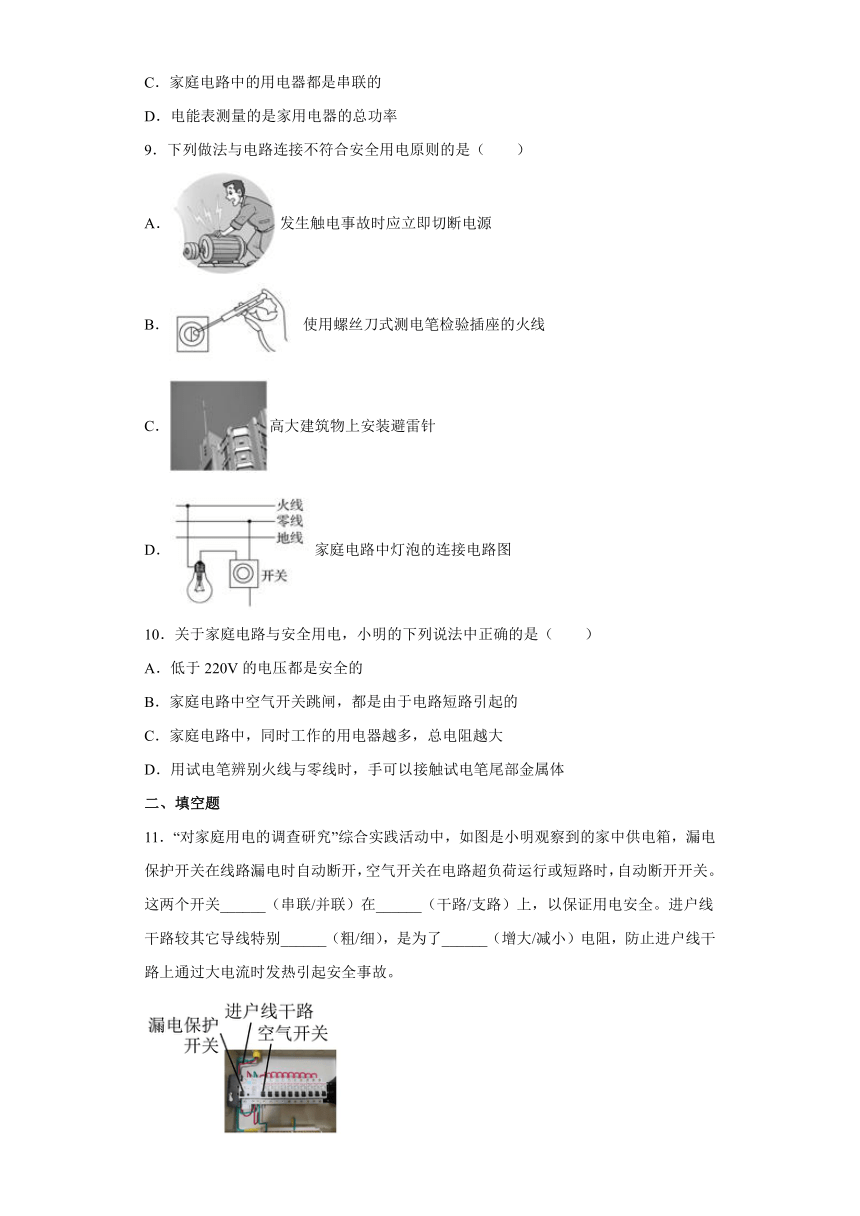

9．下列做法与电路连接不符合安全用电原则的是（　　）
A．发生触电事故时应立即切断电源
B．使用螺丝刀式测电笔检验插座的火线
C．高大建筑物上安装避雷针
D．家庭电路中灯泡的连接电路图
10．关于家庭电路与安全用电，小明的下列说法中正确的是（　　）
A．低于220V的电压都是安全的
B．家庭电路中空气开关跳闸，都是由于电路短路引起的
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．用试电笔辨别火线与零线时，手可以接触试电笔尾部金属体
二、填空题
11．“对家庭用电的调查研究”综合实践活动中，如图是小明观察到的家中供电箱，漏电保护开关在线路漏电时自动断开，空气开关在电路超负荷运行或短路时，自动断开开关。这两个开关______（串联/并联）在______（干路/支路）上，以保证用电安全。进户线干路较其它导线特别______（粗/细），是为了______（增大/减小）电阻，防止进户线干路上通过大电流时发热引起安全事故。

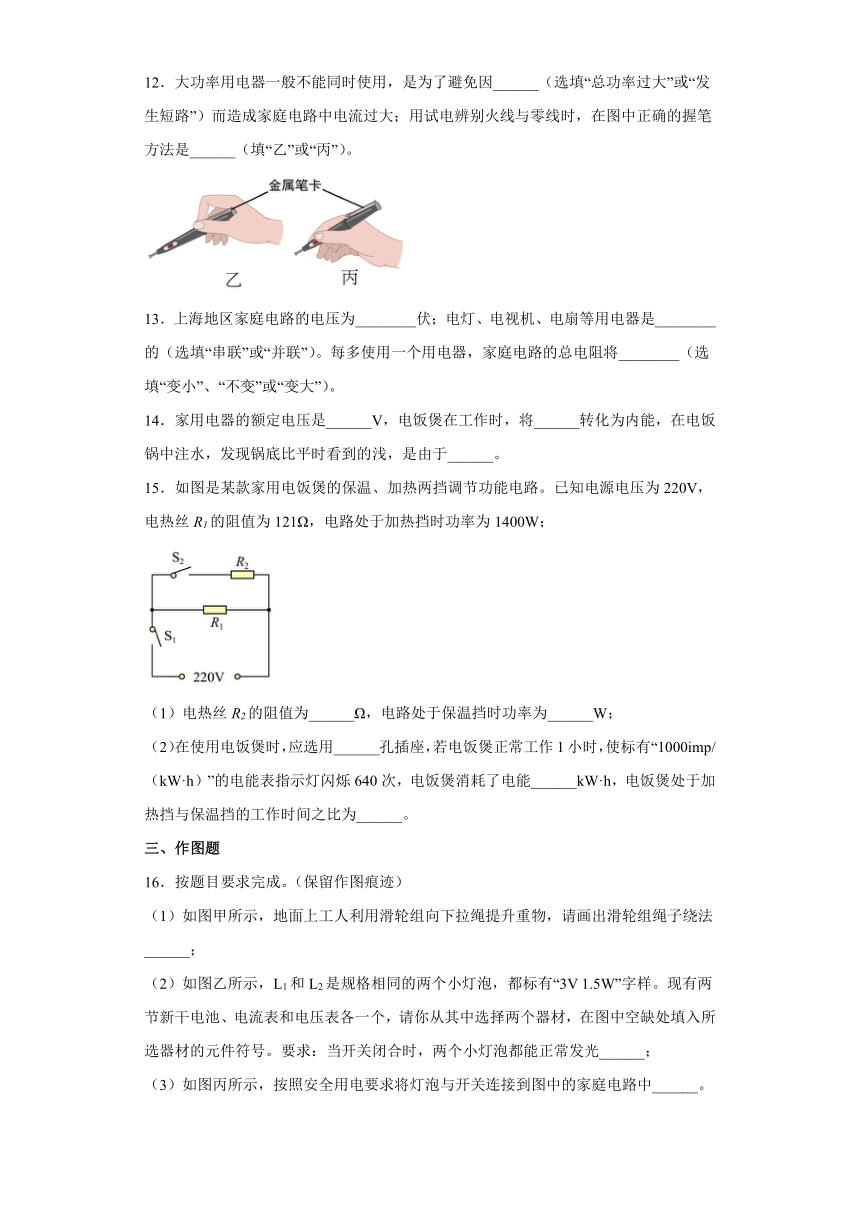

12．大功率用电器一般不能同时使用，是为了避免因______（选填“总功率过大”或“发生短路”）而造成家庭电路中电流过大；用试电辨别火线与零线时，在图中正确的握笔方法是______（填“乙”或“丙”）。
13．上海地区家庭电路的电压为________伏；电灯、电视机、电扇等用电器是________的（选填“串联”或“并联”）。每多使用一个用电器，家庭电路的总电阻将________（选填“变小”、“不变”或“变大”）。
14．家用电器的额定电压是______V，电饭煲在工作时，将______转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于______。
15．如图是某款家用电饭煲的保温、加热两挡调节功能电路。已知电源电压为220V，电热丝R1的阻值为121Ω，电路处于加热挡时功率为1400W；
（1）电热丝R2的阻值为______Ω，电路处于保温挡时功率为______W；
（2）在使用电饭煲时，应选用______孔插座，若电饭煲正常工作1小时，使标有“1000imp/（kW·h）”的电能表指示灯闪烁640次，电饭煲消耗了电能______kW·h，电饭煲处于加热挡与保温挡的工作时间之比为______。
三、作图题
16．按题目要求完成。（保留作图痕迹）

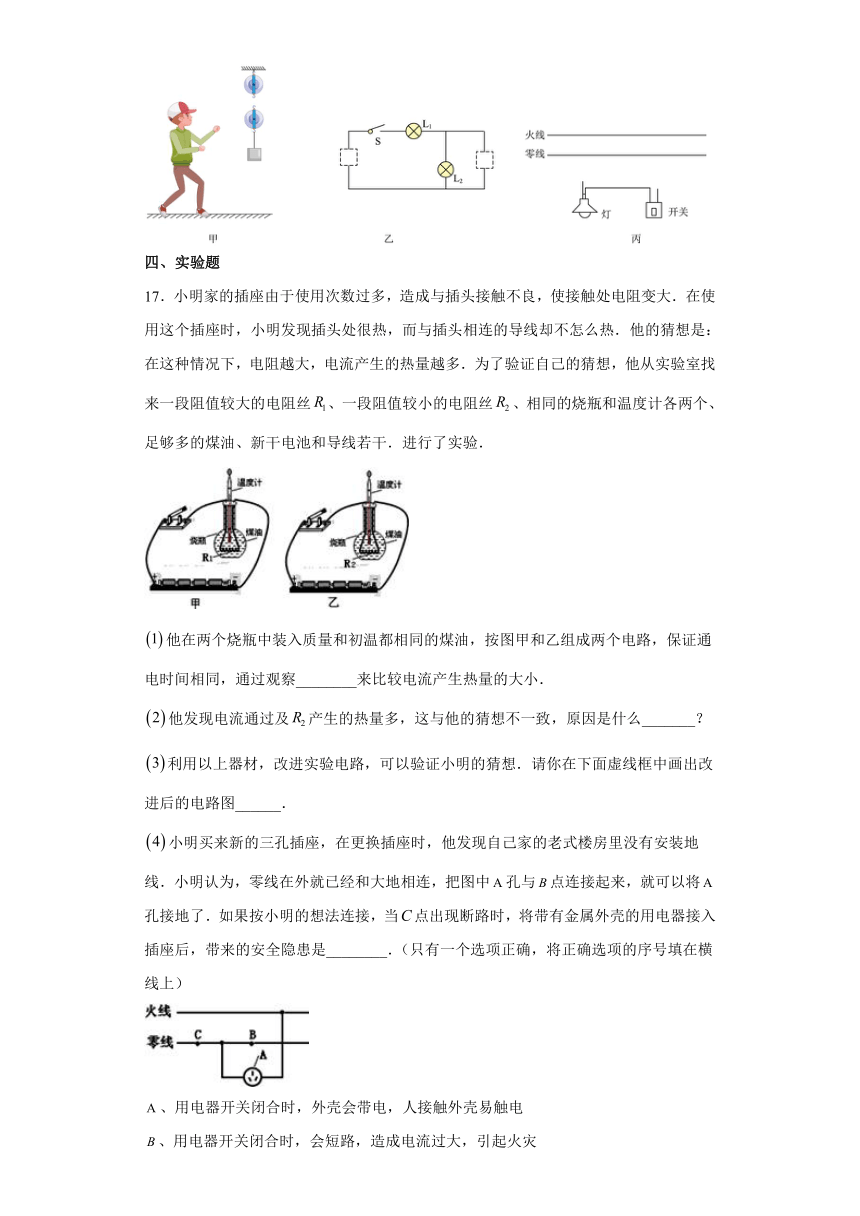

（1）如图甲所示，地面上工人利用滑轮组向下拉绳提升重物，请画出滑轮组绳子绕法______；
（2）如图乙所示，L1和L2是规格相同的两个小灯泡，都标有“3V 1.5W”字样。现有两节新干电池、电流表和电压表各一个，请你从其中选择两个器材，在图中空缺处填入所选器材的元件符号。要求：当开关闭合时，两个小灯泡都能正常发光______；
（3）如图丙所示，按照安全用电要求将灯泡与开关连接到图中的家庭电路中______。
四、实验题
17．小明家的插座由于使用次数过多，造成与插头接触不良，使接触处电阻变大．在使用这个插座时，小明发现插头处很热，而与插头相连的导线却不怎么热．他的猜想是：在这种情况下，电阻越大，电流产生的热量越多．为了验证自己的猜想，他从实验室找来一段阻值较大的电阻丝、一段阻值较小的电阻丝、相同的烧瓶和温度计各两个、足够多的煤油、新干电池和导线若干．进行了实验．
他在两个烧瓶中装入质量和初温都相同的煤油，按图甲和乙组成两个电路，保证通电时间相同，通过观察________来比较电流产生热量的大小．
他发现电流通过及产生的热量多，这与他的猜想不一致，原因是什么_______？
利用以上器材，改进实验电路，可以验证小明的猜想．请你在下面虚线框中画出改进后的电路图______．
小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线．小明认为，零线在外就已经和大地相连，把图中孔与点连接起来，就可以将孔接地了．如果按小明的想法连接，当点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是________．（只有一个选项正确，将正确选项的序号填在横线上）
、用电器开关闭合时，外壳会带电，人接触外壳易触电
、用电器开关闭合时，会短路，造成电流过大，引起火灾
、无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
、用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电．
五、计算题
18．小刚家的配电板上使用的电能表标有“220V 6A”字样．夜间通常使用的电器有5盏40W的日光灯和一台功率为130W的电视机．因夜间寒冷，小刚的爸爸想把一台红外线暖炉插上电源取暖，暖炉的铭牌如图所示，你认为该暖炉能再插上电源使用吗？
19．某照明灯泡的电阻是2200Ω，接在家庭电路中，求通过它的电流是多少？
试卷第1页，共3页
参考答案：
1．B
【详解】
A．发光二极管具有单向导电性，电流可以从长脚（正极）进入，短脚（负极）流出，反向不能通电。由图甲可知，二极管正在发光，说明在土豆电池外部电流从铜片流向锌片，故A错误；
B．土豆电池外部电流从铜片流向锌片，说明铜片是正极、锌片是负极，故B正确；
C．断开开关，电路中就没有电流，但水果电池的正负极(铜片和锌片)之间仍存在电压，因为电池是提供电压的装置，故C错误；
D．若发光二极管断路，开关闭合后电路没有电流，但电压表与土豆电池的正负极连通，与电池并联，测量的是电源电压，仍然有示数，故D错误。
故选B。
2．A
【详解】
根据题意可知这是家庭电路的一部分，在家庭电路中电饭锅和台灯并联，A点在干路上，B、C两点在两条支路上；因并联电路中干路电流等于各支路电流之和，所以有
IA＝IB+IC
因此A处的电流最大，故A正确，BCD错误。
故选A。
3．B
【详解】
A．根据可得，电压不变，当电阻变大时，电路中电流就会变小，所以不会熔断保险丝，故不A符合题意；
B．根据可得，电路中用电器过多，可能总功率过大，电压不变，电流过大，会熔断保险丝，故B符合题意；
C．当电路中大功率用电器停止工作时，总功率变小，电路的电压不变，则通过干路的电流也变小，所以不会熔断保险丝，故C不符合题意；
D．电路如果断路，电路中没有电流，不会熔断保险丝，故D不符合题意。
故选B。
4．C
【详解】
A．人触电时，应立即切断电源，不可用手直接接触触电者，否则都有触电危险，故A不符合题意；
B．开关接在火线与灯之间，这样断开开关时可以断开火线，减少触电的风险，故B不符合题意；
C．更换灯泡时先切断电源可防止操作过程中接触火线而发生触电事故，故C符合题意；
D．在同一插座上同时使用大功率用电器，会导致干路电流过大，使干路导线严重发热，危险时可能引发火灾，故D不符合题意。
故选C。
5．C
由漏电保护器的铭牌可知：
①漏电保护器的额定电压是220V，最大电流是20A；
②额定漏电动作电流30mA表示：当漏电电流值达到30mA时，保护器即动作断开电源；
③额定漏电不动作电流15mA表示：在漏电电流值达到15mA以下时，保护器不应动作，否则因灵敏度太高容易误动作，影响用电设备的正常运行；
④漏电分断时间＜0.1s表示：从漏电电流值达到30mA起，到主触头分离止的时间不超过0.1s。
【详解】
A．从漏电电流值达到30mA起，到主触头分离止的时间不超过0.1s，故A错误；
BD．当漏电电流达到30mA，保护器即动作断开电源，保护器的工作与否，取决于电流的大小，与进户线的电压无关，故BD错误；
C．当漏电电流达到30mA时，漏电保护器会在0.1s内自动切断电路，故C正确。
故选C。
6．D
【详解】
A．使用试电笔时手触摸笔尖金属体会导致触电，故A不符合题意；
B．空气开关跳闸断开后，应先排除故障后再将其闭合，故B不符合题意；
C．用湿手触摸开关会造成触电，故C不符合题意；
D．发生触电事故时，应先立即断开电源再救人，防止再次触电，故D符合题意。
故选D。
7．C
【详解】
触摸电冰箱门时感到手“麻”，是人间接的接触了火线，是触电事故；
A．若火线断路，电路中没有电流通过，不会发生触电事故，故A不符合题意；
B．若火、零线短接会使熔丝被烧断，不会发生触电事故，故B不符合题意；
C．若火线与电冰箱的金属外壳接触，导致人间接的接触了火线，造成手“麻”感觉，故C符合题意；
D．电冰箱的金属壳接地符合安全用电原则，不会发生触电事故，故D不符合题意。
故选C。
8．B
【详解】
A．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故A错误；
B．电灯开关应串接在火线与电灯之间，断开开关时，能切断火线，操作更安全，故B正确；
C．家庭电路中的各用电器可独立工作、互不影响，都是并联的，故C错误；
D．电能表是测量家庭电路中用电器消耗电能的仪表，故D错误。
故选B。
9．D
【详解】
A．发生触电事故时应立即切断电源再抢救伤者，防止再次触电，故A符合安全用电原则，不符合题意；
B．使用螺丝刀式测电笔检验插座的火线，手指不能接触测电笔前端的金属杆，以免造成触电，故由图中可知B符合安全用电原则，不符合题意；
C．高大建筑物上安装避雷针后，当有雷电时，电流会从避雷针传入大地，从而避免电流对建筑物造成破坏，故C符合安全用电原则，不符合题意；
D．出于安全用电的考虑，开关应接在火线上，而图中开关接在零线上，断开开关后，灯泡仍与火线相连，接触灯泡时易造成触电事故，故D不符合安全用电原则，符合题意。
故选D。
10．D
【详解】
A．经验证明，只有不高于36V的电压对人体才是安全的，故A错误；
B．空气开关“跳闸”，可能是电路中出现了短路，也可能是用电器的总功率过大，故B错误；
C．并联电路中，并联电器越多，电阻越小，总电流越大，故C错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故D正确。
故选D。
11． 串联 干路 粗 减小
【详解】
[1][2]为了用电的安全，漏电保护开关和空气开关应串联在干路中，一个开关断开，整个电路就会断开。
[3][4]进户线干路较其他导线特别粗，是通过增大横截面积的方法来减小电阻，由焦耳定律可知，减小电阻能使电流通过导线时产生的热量变少，从而防止进户线干路上通过大电流时发热引起安全事故。
12． 总功率过大 乙
【详解】
[1]大功率用电器如果同时使用，使电路消耗的总功率变大，家庭电压220V不变，由电功率推导式可知，总功率过大会造成家庭电路中电流过大。
[2]用试电辨别火线与零线时，手应该接触金属笔卡，使电线、试电笔、人体形成一条闭合回路。因此正确握法是乙。
13． 220 并联 变小
【详解】
[1]正常情况下，我国家庭电路中的电压为220V。
[2]家庭电路中，电灯、电视机、电扇等用电器工作时互不干扰，故是并联的。
[3]由并联电路的电阻规律可知，每多用一个用电器，相当于多并联一个电阻，则家庭电路的总电阻将变小。
14． 220 电能 光的折射
【详解】
[1]家用电器的额定电压是220V。
[2]电饭煲在工作时，需要煮熟食物，所以将电能主要转化为内能。
[3]在电饭锅中注水，发现锅底比平时看到的浅，是由于光的折射现象引起的。
15． 48.4 400 三 0.64 6:19
【详解】
（1）[1][2]由电路图可知，开关S1、S2均闭合时R1与R2并联，开关S1闭合、S2断开时电路为R1的简单电路，因并联电路中总电阻小于任何一个分电阻，所以，开关S1、S2均闭合时，电路的总电阻最小，由P=UI=可知，电路的总功率最大，电饭煲处于加热状态，同理可知，开关S1闭合、S2断开时，电饭煲处于保温状态，则
P保温===400W
因并联电路中各支路独立工作、互不影响，所以，加热时R2的电功率
P2=P加热-P保温=1400W-400W=1000W
因并联电路总电压等于各支路电压，所以，电热丝R2的阻值
R2===48.4Ω
（2）[3]电饭煲是大功率用电器，其外壳是金属，为了防止电饭煲漏电、造成触电事故，必须使电饭煲的外壳与大地相连接，应选用三孔线插座。
[4]因1000imp/kw·h表示电路中每消耗1kw·h的电能，电能表指示灯闪烁1000次，所以电饭煲正常工作1小时消耗的电能为
W=640kW·h=0.64kW·h
[5]设电饭煲处于加热挡的时间为t加热，则处于保温档的时间为
1h-t加热
根据题意则有
W=W保温+W加热=1.4kWt加热+0.4kW（1h-t加热）=0.64kW·h
解得
t加热=0.24h
则电饭煲处于保温档的时间为
t保温=1h-t加热=1h-0.24h=0.76h
则电饭煲处于加热档与保温档的工作时间之比为
t加热:t保温=0.24h:0.76h=6:19
16．
【详解】
（1）根据拉力方向向下，先确定绳子末端拉力，绳子从定滑轮开始绕，每个滑轮只绕一次，然后依次绕线，如图所示：
（2）要使两只灯泡并联，经过灯泡L1的电流不能经过L2，所以图中最右侧为电源；为保证灯泡L1有电流通过，左侧必须接入电流表，电路连接如图所示：
（3）开关接在火线上，以保证开关断开时，用电器不带电。用电器的一端接火线，一端接零线。如图所示：
17． 温度计的示数（或温度计示数的变化、温度计示数变化的快慢、温度计液柱的高低、煤油的温度等） 没有使通过两个电阻丝的电流相等（或猜想是在电流相等的条件下，而实际是在电压相等的条件下等） 见解析所示
【详解】
(1)由于两个烧瓶中装入质量和初温都相同的煤油，电流做的功转化为内能，使煤油的温度升高，所以可以通过温度计的示数变化来比较电流产生热量的大小．(2)小明设计的实验方案中,甲乙两个电路中电源是一样的,但是由于电阻丝R1、R2的阻值不同，两个电路中电流不一样，因此热量的多少不仅与电阻有关，也与电流有关，电阻大的电路电流小，产生的热量反而少，因此实验不成功的原因是两个电路中通过金属丝的电流不相同．
(3)通过上面的分析可知，必须让通过两个电阻的电流相同，根据串联电路电流处处相等，所以可以将两个电阻串联在一个电路中．电路图如下:
(4)A孔与B点连接起来、零线断时，若金属外壳漏电，220V的电压加在人身上，会发生触电事故，故选A.
18．不能使用该暖炉．
【详解】
由电能表所标的“220V 6A”可知，该电能表允许接入电路的最大总功率为P＝UI＝220V×6A＝1320W，当将暖炉接入电路时，电路中的总功率为P总＝130W＋5×40W＋1100W＝1430W＞1320W，故不能再使用该暖炉．
19．0.1A
【详解】
试题分析：知道灯泡的电阻，根据家庭电路的电压为220V，利用欧姆定律可计算电流的大小．
解：已知照明灯泡的电阻是2200Ω，家庭电路的电压为220V，
由欧姆定律得，通过它的电流：I===0.1A．
答：通过灯泡的电流是0.1A．
