第十五章电功和电热专题训练家庭电路作图2021—2022学年苏科版九年级物理下册（有答案）

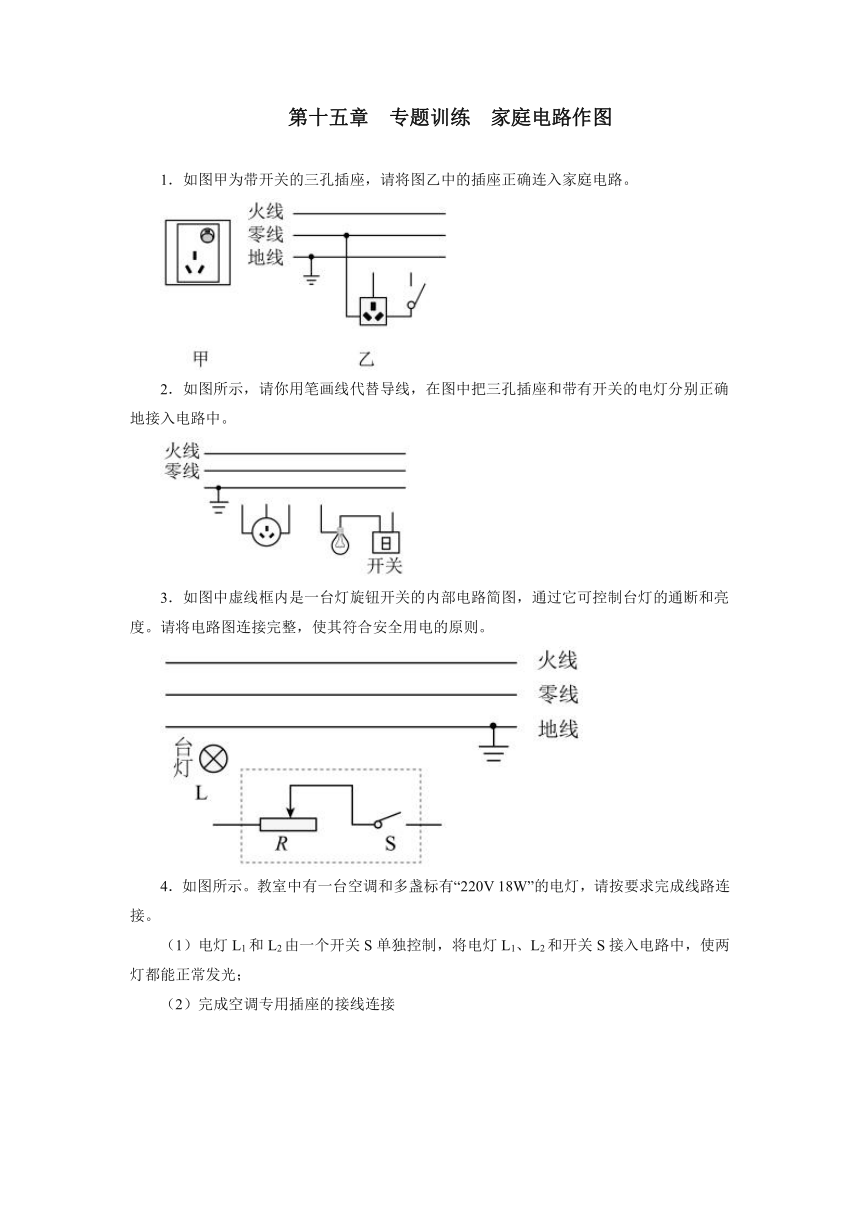

第十五章 专题训练 家庭电路作图
1．如图甲为带开关的三孔插座，请将图乙中的插座正确连入家庭电路。
2．如图所示，请你用笔画线代替导线，在图中把三孔插座和带有开关的电灯分别正确地接入电路中。
3．如图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。

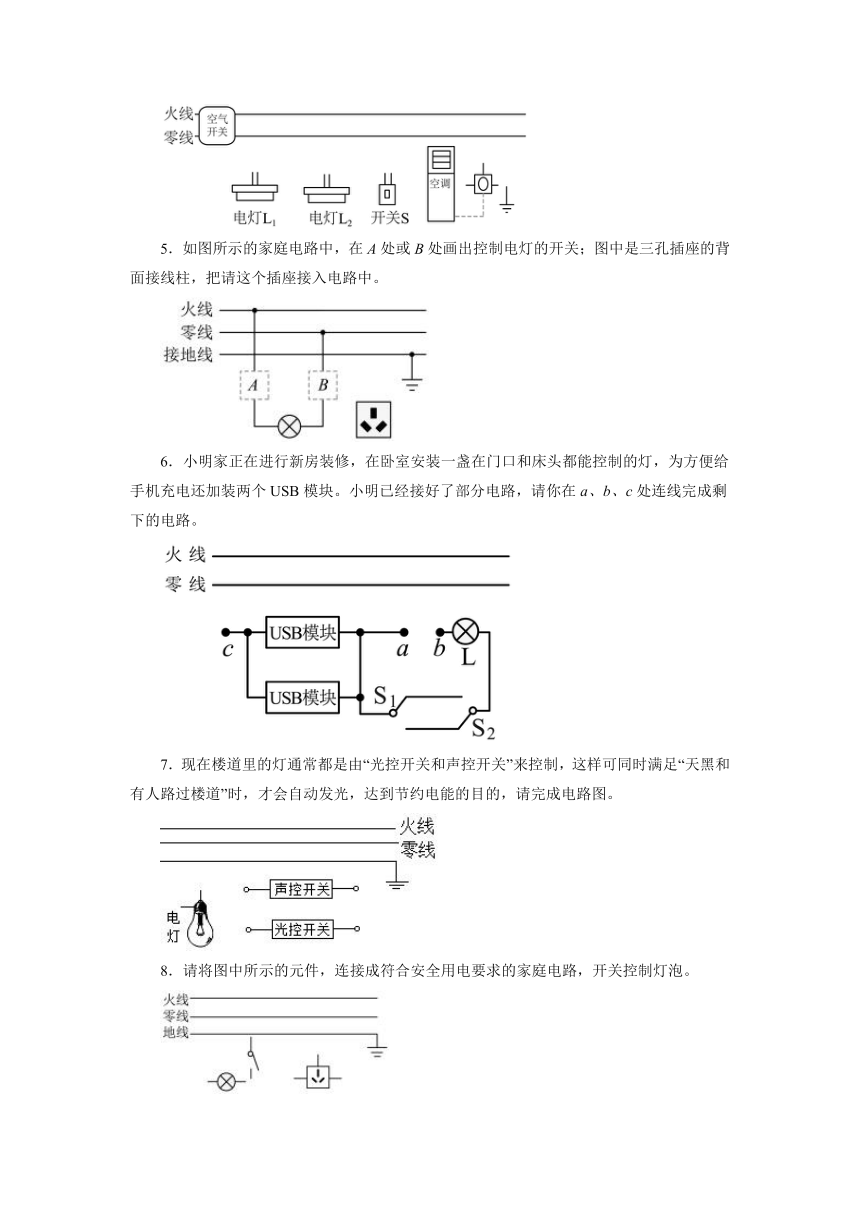

4．如图所示。教室中有一台空调和多盏标有“220V 18W”的电灯，请按要求完成线路连接。
（1）电灯L1和L2由一个开关S单独控制，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光；
（2）完成空调专用插座的接线连接
5．如图所示的家庭电路中，在A处或B处画出控制电灯的开关；图中是三孔插座的背面接线柱，把请这个插座接入电路中。
6．小明家正在进行新房装修，在卧室安装一盏在门口和床头都能控制的灯，为方便给手机充电还加装两个USB模块。小明已经接好了部分电路，请你在a、b、c处连线完成剩下的电路。
7．现在楼道里的灯通常都是由“光控开关和声控开关”来控制，这样可同时满足“天黑和有人路过楼道”时，才会自动发光，达到节约电能的目的，请完成电路图。
8．请将图中所示的元件，连接成符合安全用电要求的家庭电路，开关控制灯泡。

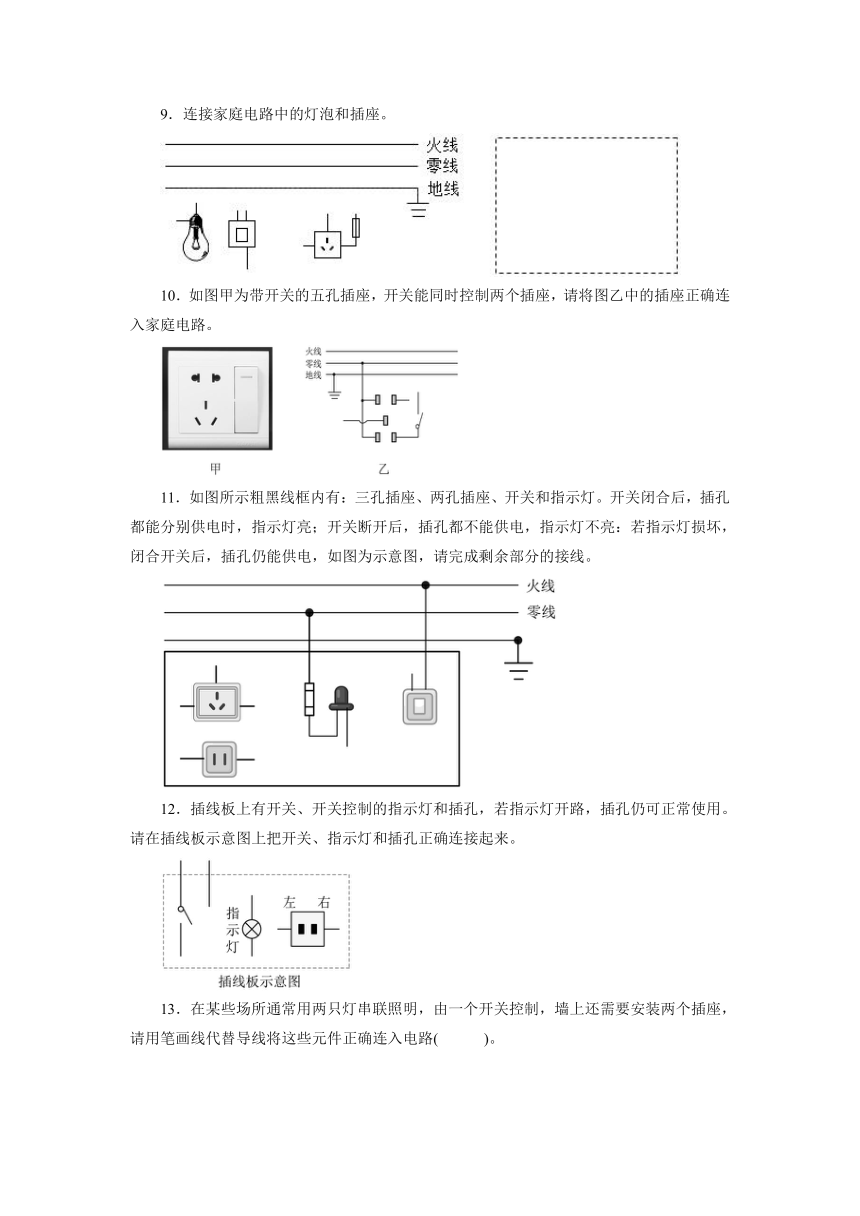

9．连接家庭电路中的灯泡和插座。
10．如图甲为带开关的五孔插座，开关能同时控制两个插座，请将图乙中的插座正确连入家庭电路。
11．如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。
12．插线板上有开关、开关控制的指示灯和插孔，若指示灯开路，插孔仍可正常使用。请在插线板示意图上把开关、指示灯和插孔正确连接起来。

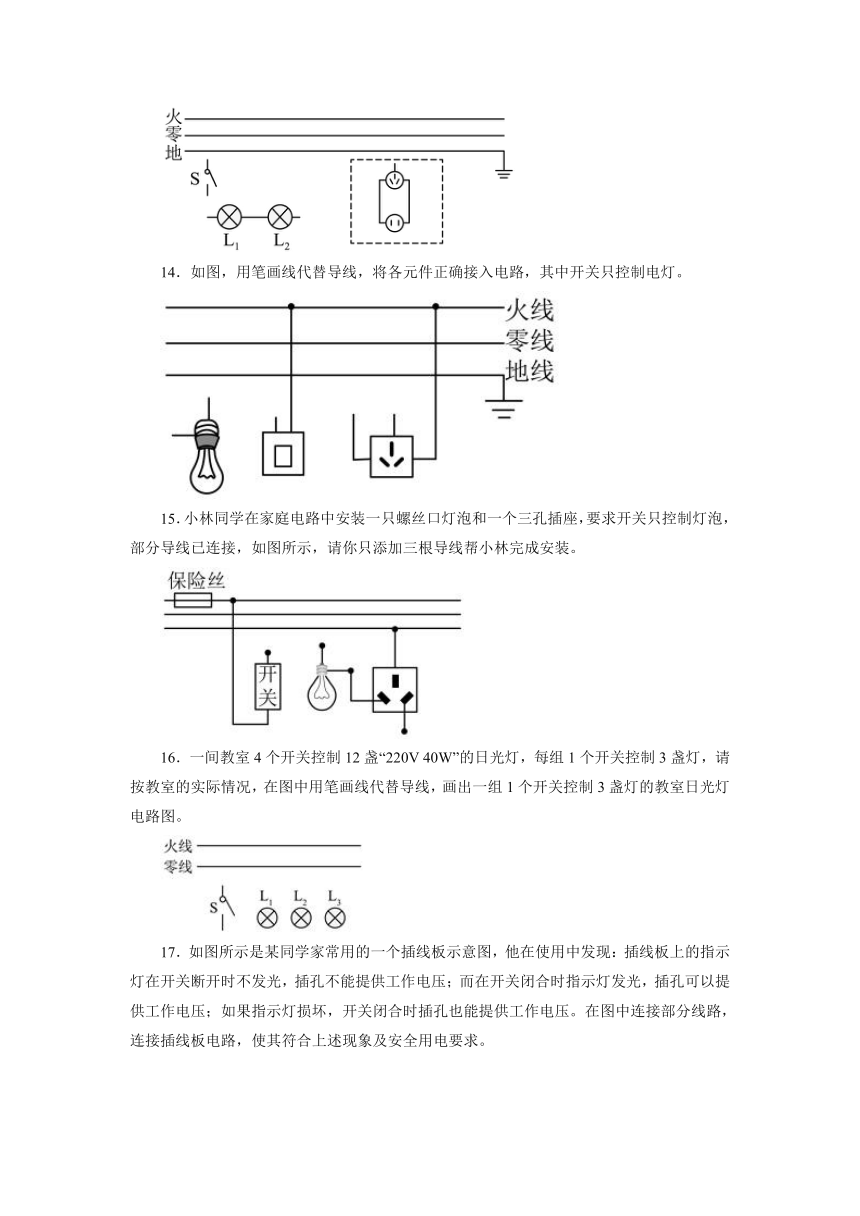

13．在某些场所通常用两只灯串联照明，由一个开关控制，墙上还需要安装两个插座，请用笔画线代替导线将这些元件正确连入电路( )。
14．如图，用笔画线代替导线，将各元件正确接入电路，其中开关只控制电灯。
15．小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。
16．一间教室4个开关控制12盏“220V 40W”的日光灯，每组1个开关控制3盏灯，请按教室的实际情况，在图中用笔画线代替导线，画出一组1个开关控制3盏灯的教室日光灯电路图。
17．如图所示是某同学家常用的一个插线板示意图，他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。在图中连接部分线路，连接插线板电路，使其符合上述现象及安全用电要求。
参考答案：
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
