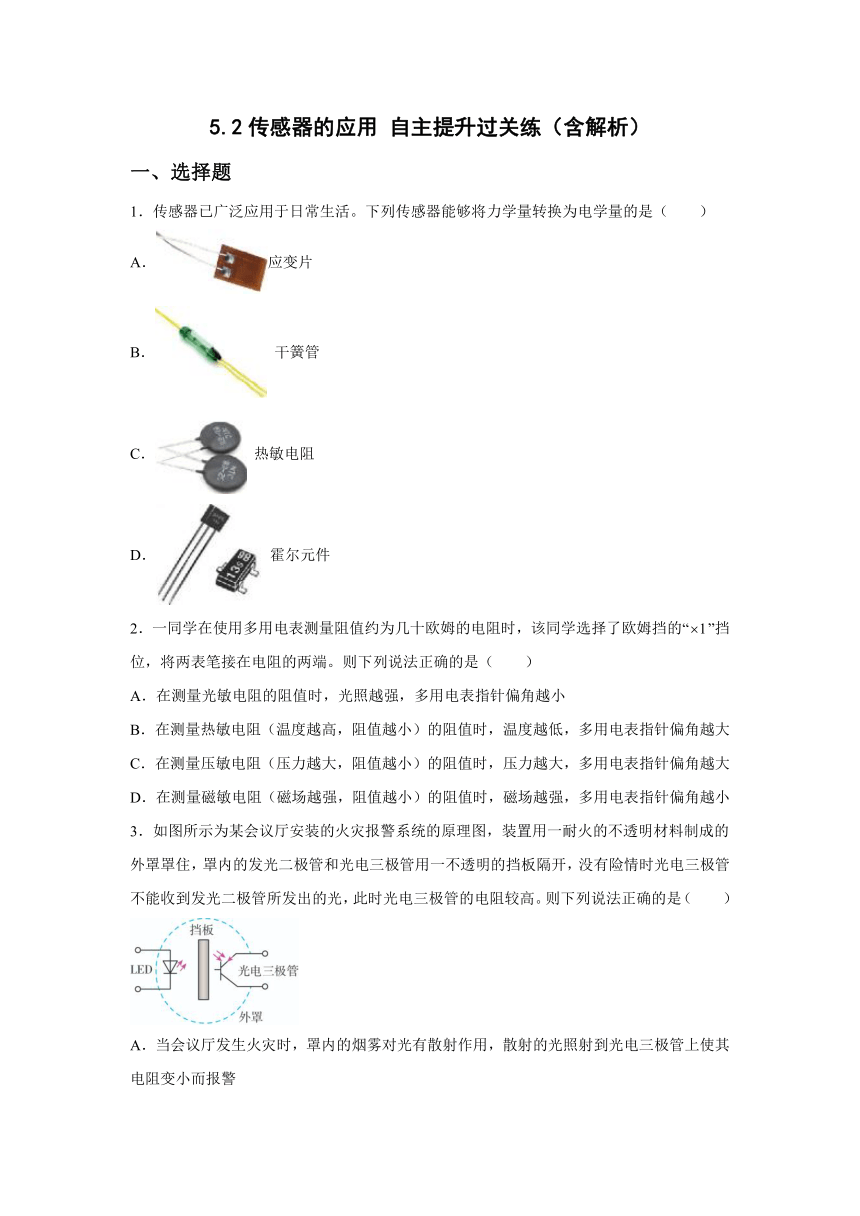

5.2传感器的应用 自主提升过关练

5.2传感器的应用 自主提升过关练（含解析）
一、选择题
1．传感器已广泛应用于日常生活。下列传感器能够将力学量转换为电学量的是（　　）
A．应变片
B． 干簧管
C． 热敏电阻
D． 霍尔元件
2．一同学在使用多用电表测量阻值约为几十欧姆的电阻时，该同学选择了欧姆挡的“”挡位，将两表笔接在电阻的两端。则下列说法正确的是（　　）
A．在测量光敏电阻的阻值时，光照越强，多用电表指针偏角越小
B．在测量热敏电阻（温度越高，阻值越小）的阻值时，温度越低，多用电表指针偏角越大
C．在测量压敏电阻（压力越大，阻值越小）的阻值时，压力越大，多用电表指针偏角越大
D．在测量磁敏电阻（磁场越强，阻值越小）的阻值时，磁场越强，多用电表指针偏角越小
3．如图所示为某会议厅安装的火灾报警系统的原理图，装置用一耐火的不透明材料制成的外罩罩住，罩内的发光二极管和光电三极管用一不透明的挡板隔开，没有险情时光电三极管不能收到发光二极管所发出的光，此时光电三极管的电阻较高。则下列说法正确的是（　　）
A．当会议厅发生火灾时，罩内的烟雾对光有散射作用，散射的光照射到光电三极管上使其电阻变小而报警
B．当会议厅发生火灾时，进入罩内的烟雾挡住了光线，使得光电三极管的电阻变大而报警
C．当会议厅发生火灾时，光电三极管的温度升高，使得光电三极管的电阻变小而报警
D．当会议厅发生火灾时，由于环境气体的浓度变大而报警

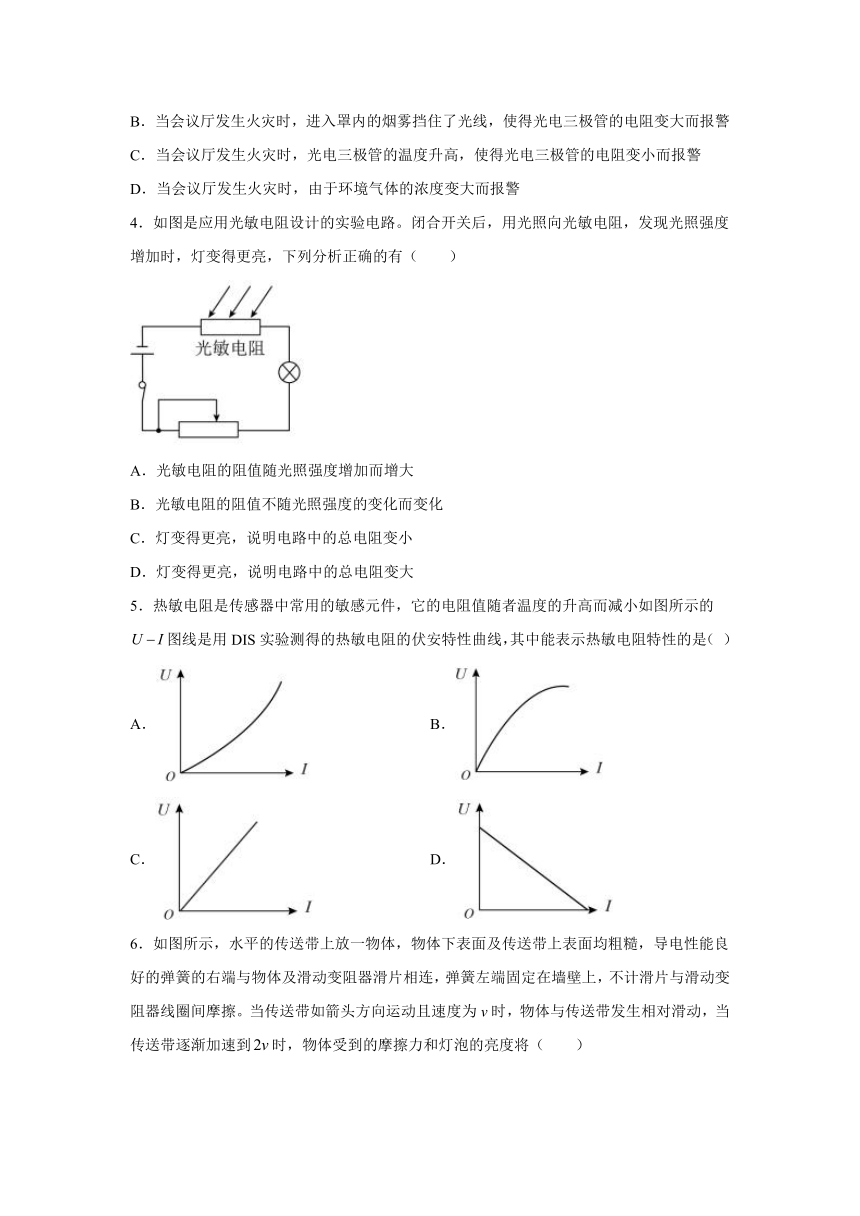

4．如图是应用光敏电阻设计的实验电路。闭合开关后，用光照向光敏电阻，发现光照强度增加时，灯变得更亮，下列分析正确的有（　　）
A．光敏电阻的阻值随光照强度增加而增大
B．光敏电阻的阻值不随光照强度的变化而变化
C．灯变得更亮，说明电路中的总电阻变小
D．灯变得更亮，说明电路中的总电阻变大
5．热敏电阻是传感器中常用的敏感元件，它的电阻值随者温度的升高而减小如图所示的图线是用DIS实验测得的热敏电阻的伏安特性曲线，其中能表示热敏电阻特性的是（ ）
A． B．
C． D．

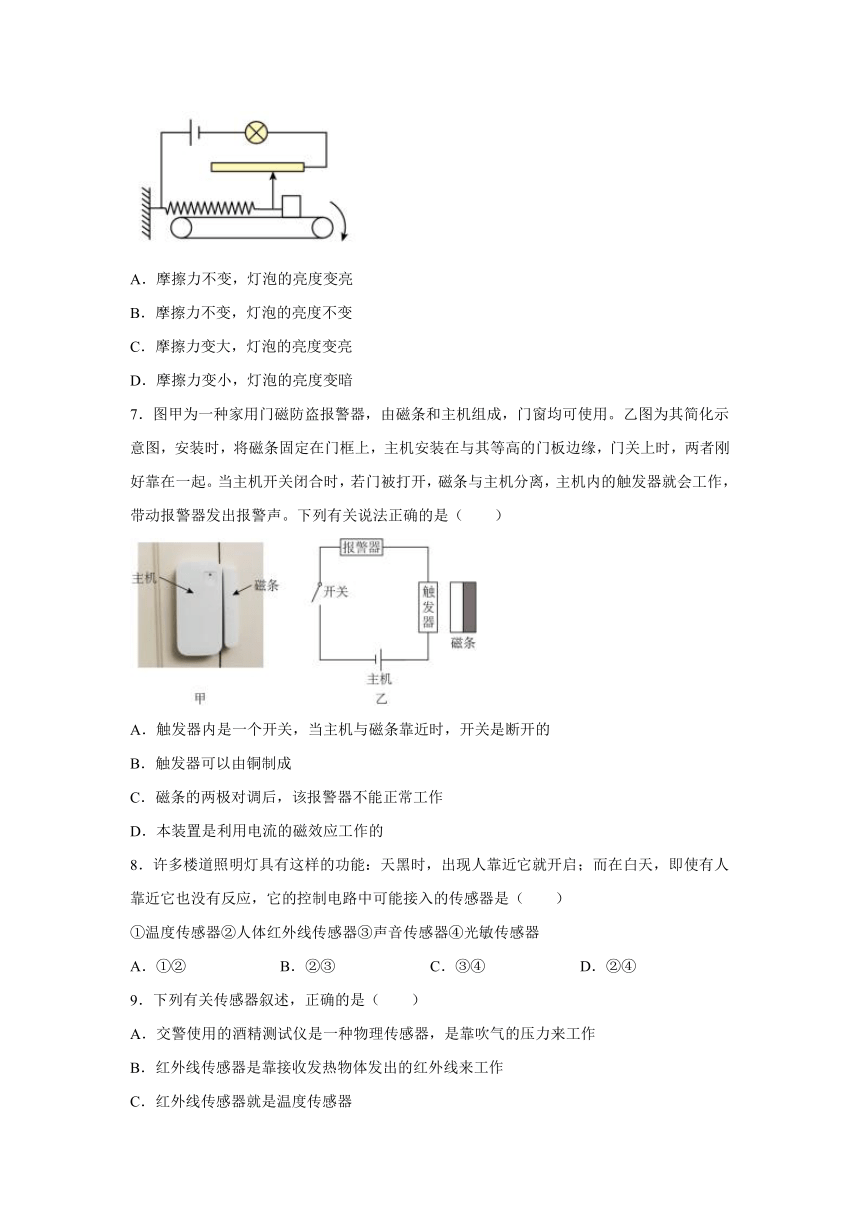

6．如图所示，水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧的右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。当传送带如箭头方向运动且速度为v时，物体与传送带发生相对滑动，当传送带逐渐加速到时，物体受到的摩擦力和灯泡的亮度将（　　）
A．摩擦力不变，灯泡的亮度变亮
B．摩擦力不变，灯泡的亮度不变
C．摩擦力变大，灯泡的亮度变亮
D．摩擦力变小，灯泡的亮度变暗
7．图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用。乙图为其简化示意图，安装时，将磁条固定在门框上，主机安装在与其等高的门板边缘，门关上时，两者刚好靠在一起。当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声。下列有关说法正确的是（　　）
A．触发器内是一个开关，当主机与磁条靠近时，开关是断开的
B．触发器可以由铜制成
C．磁条的两极对调后，该报警器不能正常工作
D．本装置是利用电流的磁效应工作的
8．许多楼道照明灯具有这样的功能：天黑时，出现人靠近它就开启；而在白天，即使有人靠近它也没有反应，它的控制电路中可能接入的传感器是（　　）
①温度传感器②人体红外线传感器③声音传感器④光敏传感器
A．①② B．②③ C．③④ D．②④
9．下列有关传感器叙述，正确的是（　　）
A．交警使用的酒精测试仪是一种物理传感器，是靠吹气的压力来工作
B．红外线传感器是靠接收发热物体发出的红外线来工作
C．红外线传感器就是温度传感器
D．传感器是将电学量转换成非电学量的一种元件
10．传感器在日常生活中有着广泛的应用，下列对传感器的理解正确的是（　　）
A．传感器是通过感知电压的变化来进行信号传递的
B．传感器是由半导体材料制作而成的
C．传感器不是电视遥控接收器的主要元件
D．传感器可以将采集到的信息转换为电学量

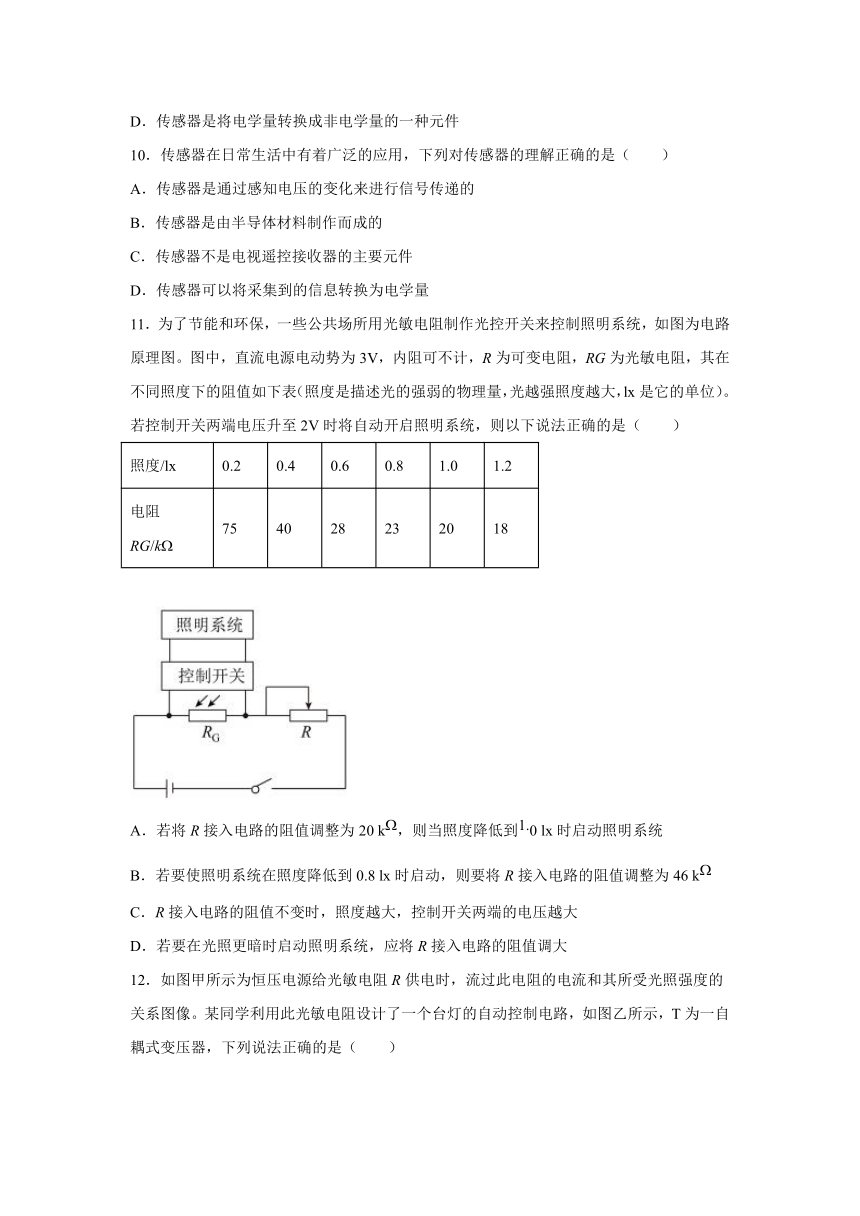

11．为了节能和环保，一些公共场所用光敏电阻制作光控开关来控制照明系统，如图为电路原理图。图中，直流电源电动势为3V，内阻可不计，R为可变电阻，RG为光敏电阻，其在不同照度下的阻值如下表（照度是描述光的强弱的物理量，光越强照度越大，lx是它的单位）。若控制开关两端电压升至2V时将自动开启照明系统，则以下说法正确的是（　　）
照度/lx 0.2 0.4 0.6 0.8 1.0 1.2
电阻RG/k 75 40 28 23 20 18
A．若将R接入电路的阻值调整为20 k，则当照度降低到0 lx时启动照明系统
B．若要使照明系统在照度降低到0.8 lx时启动，则要将R接入电路的阻值调整为46 k
C．R接入电路的阻值不变时，照度越大，控制开关两端的电压越大
D．若要在光照更暗时启动照明系统，应将R接入电路的阻值调大

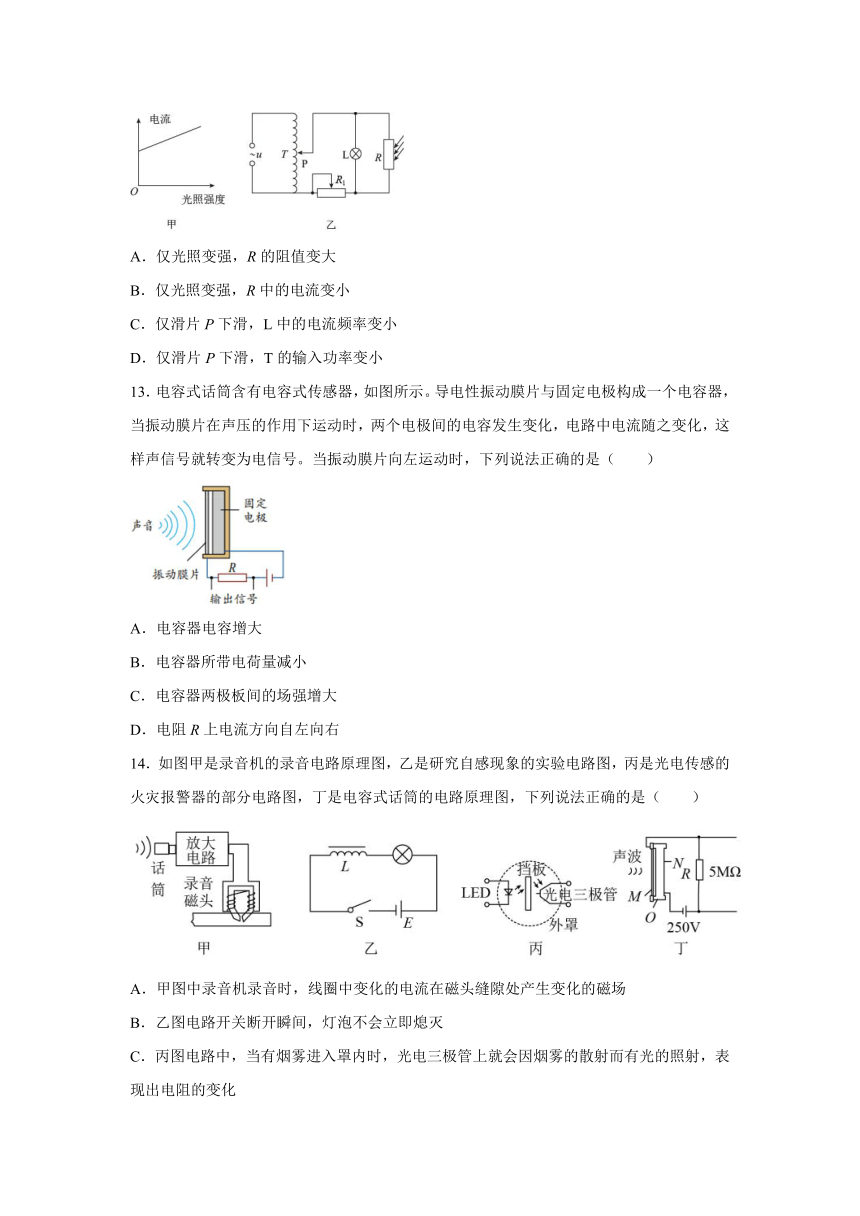

12．如图甲所示为恒压电源给光敏电阻R供电时，流过此电阻的电流和其所受光照强度的关系图像。某同学利用此光敏电阻设计了一个台灯的自动控制电路，如图乙所示，T为一自耦式变压器，下列说法正确的是（　　）
A．仅光照变强，R的阻值变大
B．仅光照变强，R中的电流变小
C．仅滑片P下滑，L中的电流频率变小
D．仅滑片P下滑，T的输入功率变小
13．电容式话筒含有电容式传感器，如图所示。导电性振动膜片与固定电极构成一个电容器，当振动膜片在声压的作用下运动时，两个电极间的电容发生变化，电路中电流随之变化，这样声信号就转变为电信号。当振动膜片向左运动时，下列说法正确的是（　　）
A．电容器电容增大
B．电容器所带电荷量减小
C．电容器两极板间的场强增大
D．电阻R上电流方向自左向右
14．如图甲是录音机的录音电路原理图，乙是研究自感现象的实验电路图，丙是光电传感的火灾报警器的部分电路图，丁是电容式话筒的电路原理图，下列说法正确的是（　　）
A．甲图中录音机录音时，线圈中变化的电流在磁头缝隙处产生变化的磁场
B．乙图电路开关断开瞬间，灯泡不会立即熄灭
C．丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化
D．丁图电路中，声波的振动会在电路中产生恒定的电流
15．关于干簧管，下列说法正确的是( )
A．干簧管接入电路中相当于电阻的作用
B．干簧管是根据热胀冷缩的原理制成的
C．干簧管接入电路中相当于开关的作用
D．干簧管是作为电控元件以实现自动控制的
二、解答题
16．如图所示，图（a）为热敏电阻的R-t图像，图（b）为用此热敏电阻R和继电器组成的一个简单恒温温控电路，继电器线圈的电阻为100Ω。当线圈的电流大于或等于20mA时，继电器的衔铁被吸合。为继电器线圈供电电池的电动势E=9.0V，不计内阻。图中的“电源”是恒温箱加热器的电源。
(1)恒温箱内的加热器应接在A、B端还是C、D端？
(2)如果要使恒温箱内的温度保持在50℃，可变电阻R′的阻值应调节为多少？
17．如图（a）所示是反射式光纤位移传感器的工作原理图，由恒定光强的光源发出的光进入入射光纤，并从入射光纤的出射端射向被测物体，使被测物体反射的光部分被接收光纤接收。由图（b）可知，光纤探头的光照与发射光和接收光的重合面积有关，试讨论光纤探头的光照随物体距离的变化情况。
试卷第页，共页
参考答案
1．A
【解析】
A．应变片是在外力的作用下产生机械形变，其电阻发生相应变化，从而将力学量转换为电学量。A正确；
B．干簧管是将磁学量转化为电学量，B错误；
C．热敏电阻是将温度转化为电学量，C错误；
D．霍尔元件是将磁学量转化为电学量，D错误。
故选A。
2．C
【解析】
A．光敏电阻的阻值随光照强度的增强而减小，所以光照越强，阻值越小，多用电表指针偏角越大，故A错误；
B．热敏电阻的阻值随温度的升高而减小，温度越低，电阻越大，多用电表指针偏角越小，故B错误；
C．压敏电阻的阻值随压力的增加而减小，所以压力越大，阻值越小，多用电表指针偏角越大，故C正确；
D．磁敏电阻的阻值随磁场强度的增强而减小，所以磁场越强，阻值越小，多用电表指针偏角越大，故D错误。
故选C。
3．A
【解析】
没有险情时，光电三极管接收不到发光二极管发出的光，呈现高电阻状态。当有烟雾散射的光照射到光电三极管上时，其电阻变小，所连接的电路接通，就会发出警报。
故选A。
4．C
【解析】
由于用光照向光敏电阻，发现光照强度增加时，灯变得更亮，则电路的电流变大，总电阻减小，所以光敏电阻的阻值随光照强度增加而减小，则ABD错误；C正确；
故选C。
5．B
【解析】
由于热敏电阻是传感器中常用的敏感元件，它的电阻值随着温度的升高而减小，伏安特性曲线的图像的斜率变化表示电阻的变化，所以随电流、电压的增大，温度升高，电阻减小，图像的斜率也逐渐减小。
故选B。
6．B
【解析】
因摩擦力大小只与压力大小及接触面的粗糙程度有关与物体的相对运动速度无关，故物体所受摩擦力不变；由于传送带运动且速度为v时，物体与传送带发生相对滑动，故物体受到的摩擦力和弹簧弹力是一对平衡力；当传送带逐渐加速到2v时，因物体所受摩擦力不变，则物体仍处于平衡状态，故物体的位置将不发生变化，与滑动变阻器保持相对静止，滑动变阻器接入电阻不变，则由欧姆定律可得电路中电流不变，灯泡的亮度不变．
故选B。
7．A
【解析】
A．门关上时，磁条与主机刚好靠在一起，此时报警器不工作，说明电路是断开的；当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声，说明此时触发器内开关是闭合的，选项A正确；
B．触发器与磁条之间存在磁力的作用，所以触发器不可能是铜制成的，因为铜没有磁性，选项B错误；
C．无论磁条哪个磁极靠近触发器，都存在磁力作用，所以两极对调后，该报警器仍能正常工作，选项C错误；
D．本装置是利用磁体能够吸引磁性物体的特点工作的，选项D错误；
故选A。
8．D
【解析】
由题意知，该楼道照明灯具有人体红外线传感器及光敏传感器，D正确。
故选D。
9．B
【解析】
A．交警使用的酒精测试仪主要目的是测量酒精度，它是酒精气体传感器，它的阻值随酒精浓度的变化而变化，不是利用压力工作的，故A错误；
B．红外线传感器是靠接收发热物体发出的红外线来工作，故B正确；
C．红外线传感器是靠接收发热物体发出的红外线来工作，不是温度传感器，故C错误；
D．传感器是将非电学量转换成电学量的一种元件，故D错误。
故选B。
10．D
【解析】
A．传感器不仅能感知电压的变化，也能感知力、温度、光、声等非电学量的变化，A错误；
B．不仅半导体材料可以制成传感器，其他材料也可以制成传感器，如金属氧化物就可以制成热敏电阻，B错误；
C．电视遥控接收器主要是利用传感器来接收信息的，C错误；
D．传感器可以将采集到的信息转换成电学量，D正确。
故选D。
11．D
【解析】
A．将R接入电路的阻值调整为20 k，则当照度降低到0 lx时RG为20 k，此时控制开关两端电压升为总电压一半1.5V，还未启动照明系统，故A错误；
B．使照明系统在照度降低到0.8 lx时启动，根据串联电路特点，将R接入电路的阻值调整为
解得
故B错误；
C．R接入电路的阻值不变时，照度越大，光敏电阻阻值变小，分压变小，故C错误；
D．若要在光照更暗，光敏电阻更大时启动照明系统，根据串联电路特点可知，应将R接入电路的阻值调大，故D正确。
故选D。
12．D
【解析】
AB．光敏电阻两端电压恒定，光越强，电流越大，根据欧姆定律，电阻越小。AB错误；
C．仅滑片P下滑，变压器不改变频率，所以L中的电流频率不变。C错误；
D．仅滑片P下滑，输出电压减小，根据
可知，T的输入功率变小。D正确。
故选D。
13．BD
【解析】
A．当振动膜片向左振动时电容器两极板间的距离变大，根据可知，电容值减小，故A错误；
BD．由可知，因U不变的情况下，则电容器带电荷量Q减小，电容器处于放电状态，R中电流方向自左向右，故BD正确；
C．依据，则知U不变，场强减小，故C错误。
故选BD。
14．AC
【解析】
A．甲图中录音机录音时，线圈中变化的电流在磁头缝隙处产生变化的磁场，所以A正确；
B．乙图电路开关断开瞬间，线圈与灯泡没有构成一个闭合回路，灯泡会立即熄灭，所以B错误；
C．光电三极管是一种晶体管，有三个电极。当光照强弱变化时，电极之间的电阻也会变化，因此丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化，所以C正确；
D．电容话筒的振膜与固定的平面电极之间形成一个电容，空气振动时，两者之间距离变化会导致其电容量的变化，因此在电容两端施加固定频率及大小的电压，通过电容的电流就会变化，所以D错误；
故选AC。
15．CD
【解析】
当干簧管处在磁场中，弹性舌簧闭合，电路接通，以实现自动控制．所以干簧管接入电路中相当于开关的作用，故A错误，C正确．将一对磁性材料制成的弹性舌簧片密封于玻璃管中，舌簧端面互叠，但留有空隙，当干簧管处在磁场中，舌簧由于磁化而吸引，利用磁化及磁极间的相互作用，故B错误．干簧管能将磁场的变化转化为电路的通断，实现自动控制，故D正确．故选CD．
16．(1) AB 端；(2)。
【解析】
(1) A、B当温度较低的时候，热敏电阻的电阻较大，电路中的电流较小，此时继电器的衔铁与AB部分连接，此时是需要加热的，恒温箱内的加热器要工作，所以该把恒温箱内的加热器接在AB 端。
(2) 当温度达到50℃时，加热电路就要断开，此时的继电器的衔铁要被吸合，即控制电路的电流要到达20mA=0.02A，根据闭合电路欧姆定律可得，
解得：
17．见解析
【解析】
当物体距探头越远，即d越大时，入射光锥和接收光锥的重合面积B′越大，因此进入接收光纤的光越多，所以光纤探头的光照随物体距离的增大而增大。
