14.2 科学探究：欧姆定律

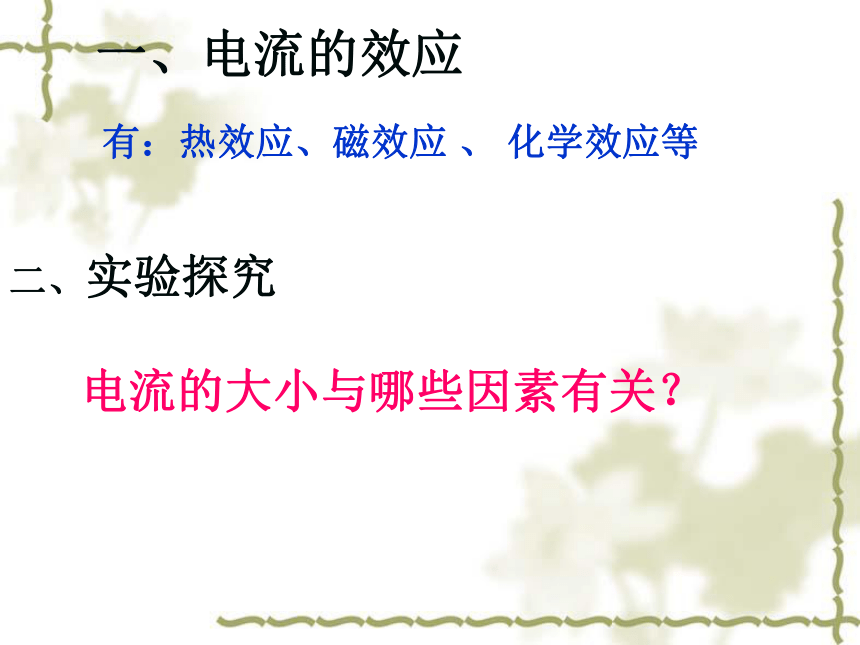

课件30张PPT。14.2科学探究 欧姆定律第一课时一、电流的效应 有：热效应、磁效应 、 化学效应等二、实验探究

电流的大小与哪些因素有关？

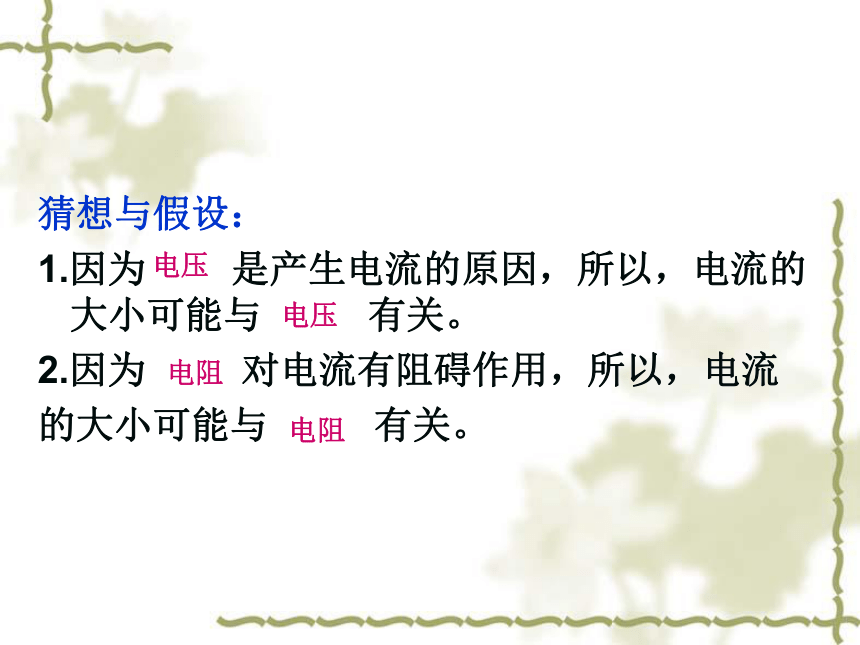

　 电压是形成电流的原因，我觉得导体中电流与其两端电压应该有关电阻是导体对电流阻碍作用的大小，所以我觉得电流与导体电阻有关猜想提出问题：电流的大小与 哪些因素有关？猜想与假设：
1.因为 是产生电流的原因，所以，电流的大小可能与 有关。
2.因为 对电流有阻碍作用，所以，电流
的大小可能与 有关。

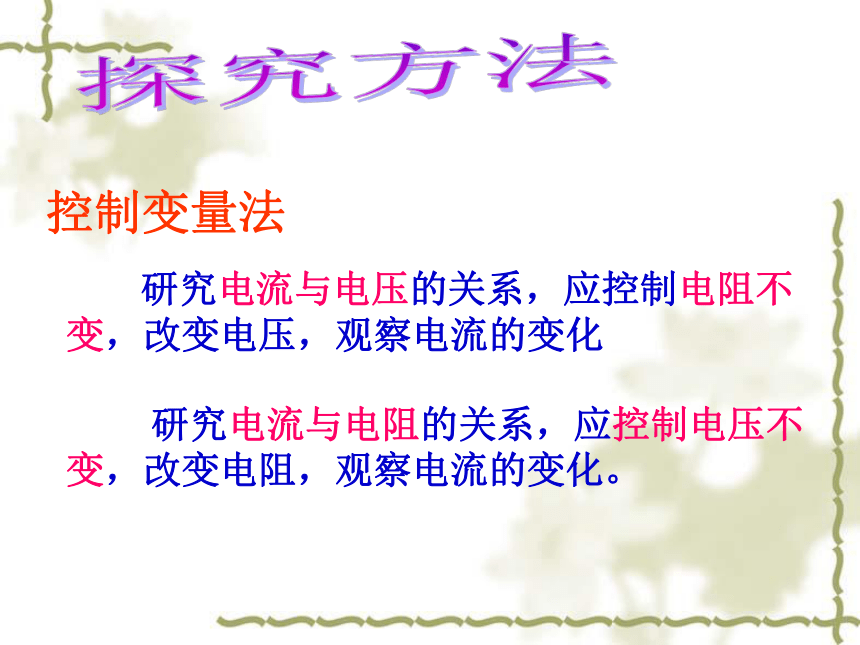

电压电阻电阻电压控制变量法 研究电流与电压的关系，应控制电阻不变，改变电压，观察电流的变化 研究电流与电阻的关系，应控制电压不变，改变电阻，观察电流的变化。探究方法１、设计电路

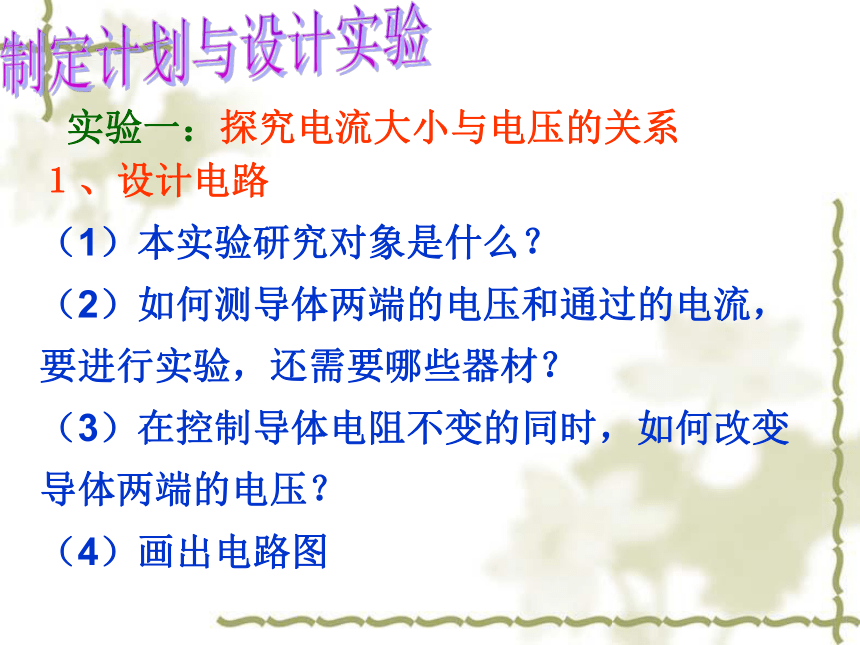

（1）本实验研究对象是什么？
（2）如何测导体两端的电压和通过的电流，要进行实验，还需要哪些器材？
（3）在控制导体电阻不变的同时，如何改变导体两端的电压？

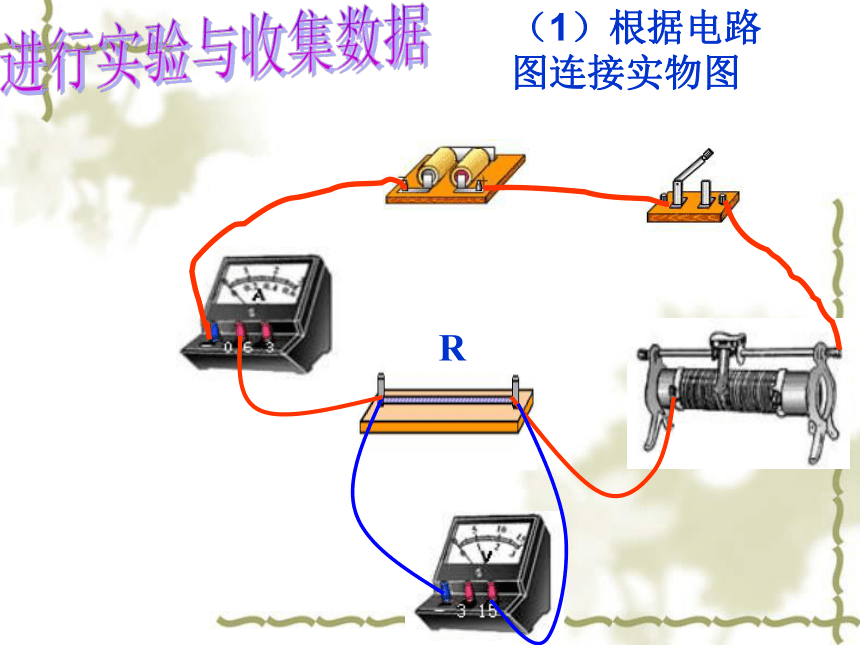

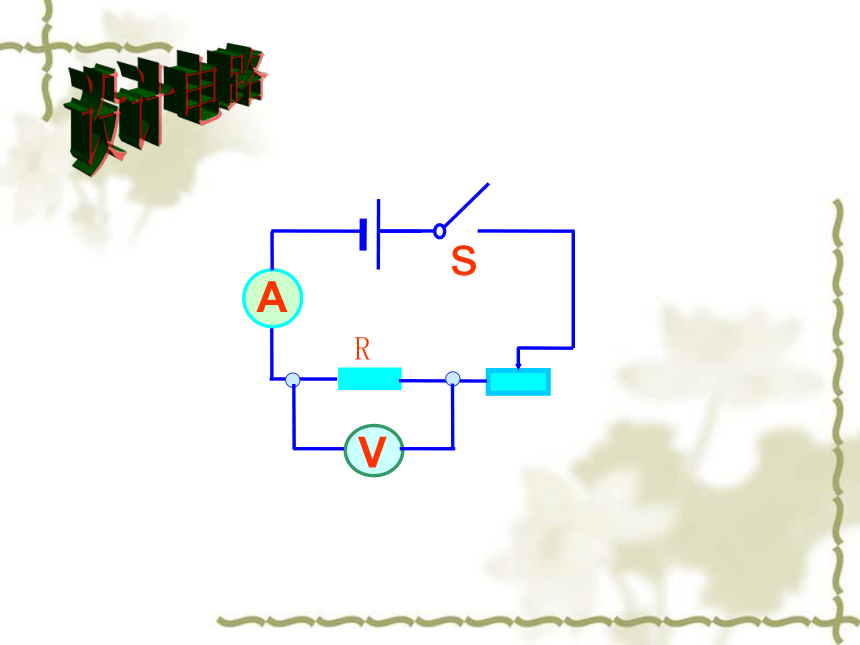

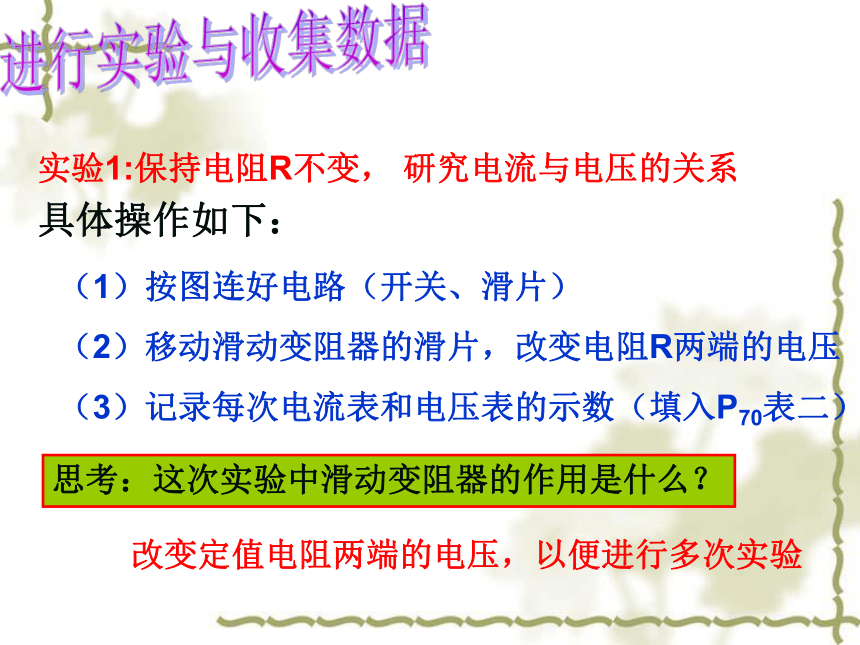

（4）画出电路图实验一：探究电流大小与电压的关系制定计划与设计实验设计电路（1）根据电路图连接实物图进行实验与收集数据R实验1:保持电阻R不变， 研究电流与电压的关系
具体操作如下：
（1）按图连好电路（开关、滑片）
（2）移动滑动变阻器的滑片，改变电阻R两端的电压

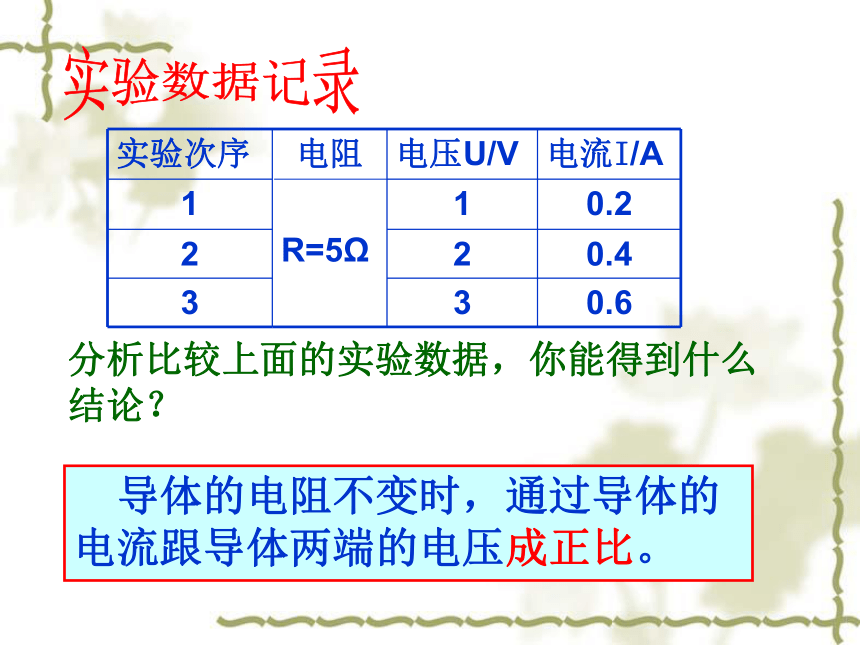

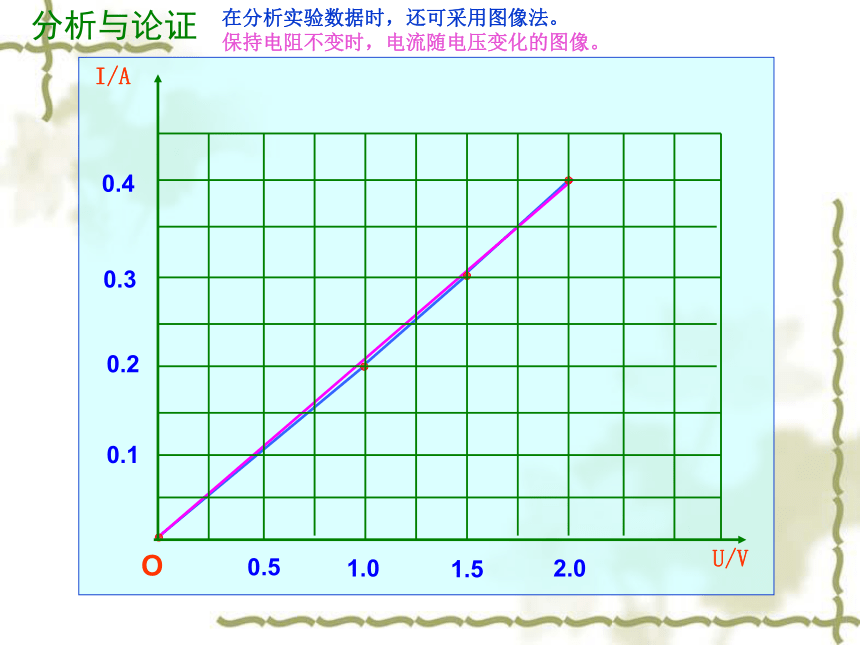

（3）记录每次电流表和电压表的示数（填入P70表二）思考：这次实验中滑动变阻器的作用是什么？改变定值电阻两端的电压，以便进行多次实验进行实验与收集数据分析比较上面的实验数据，你能得到什么结论？　导体的电阻不变时，通过导体的电流跟导体两端的电压成正比。实验数据记录分析与论证在分析实验数据时，还可采用图像法。

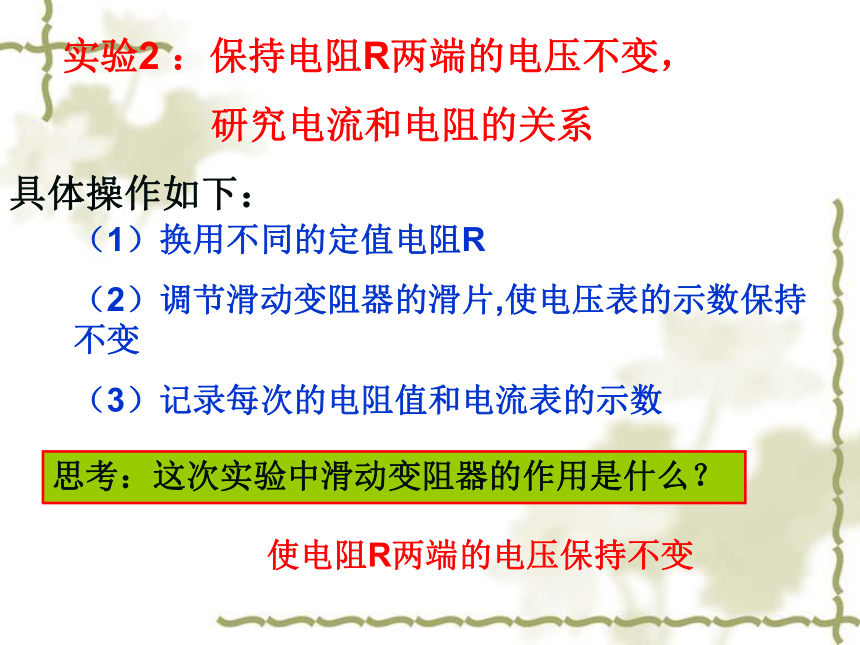

保持电阻不变时，电流随电压变化的图像。 实验2 ：保持电阻R两端的电压不变，
研究电流和电阻的关系
具体操作如下：
（1）换用不同的定值电阻R
（2）调节滑动变阻器的滑片,使电压表的示数保持不变
（3）记录每次的电阻值和电流表的示数思考：这次实验中滑动变阻器的作用是什么？使电阻R两端的电压保持不变实验数据记录分析比较上面的实验数据，你能得到什么结论？
　导体两端的电压不变时，通过导体的电流跟导体的电阻成反比。结论1:在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2:在电压不变的情况下，导体中的电流跟导体的电阻成反比。1、在I/U图像中画出来0U/VI/A由图像也可以看出：
在电阻不变时，电流与电压成正比AB如图：试比较导体A、B的电阻大小在电压一定时比电流，
电流大的电阻小 A的电阻小于B的电阻（RA< RB）IAIB表二：分析表一所得到的数据可得结论：＿＿＿＿＿＿＿＿＿。
分析表二所得到的数据可得结论:＿＿＿＿＿＿＿＿＿＿。
　　2、、某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：　　表一：14.2科学探究 欧姆定律第二课时欧姆(Georg Simon Ohm,1787～1854年)是德国物理学家。欧姆定律及其公式的发现，给电学的计算，带来了很大的方便。人们为纪念他，将电阻的单位定为欧姆，简称“欧”。 欧姆定律一段导体中的电流，跟这段导体两端的电压
成 正比关系，跟这段导体的电阻成 反比关系
这个规律叫欧姆定律
公式：变形公式：U=IRR电阻 Ω I 电流 AU 电压 V运用公式注意：
（1）公式中三个量的单位要用国际单位
（2）公式中的三个量应对应于同一段电路或同一 段导体，即要有“同一性 ”
例 1 ： 某电熨斗在220V电压下工作时，其电热丝的阻值为96.8Ω，那么此时通过该熨斗电热丝的电流是多大？R=96.8Ω I=？U=220V已知：（2）列出已知条件和所求量解题步骤：（1）画电路图（3）求解IU=220VR=96.8Ω求：I答：该电熨斗正常工作时的电流约为2.3A.解：I=.UR220V96.8Ω =≈2.3A例2、根据进行 计算见课本P73 1U=IR3.一只定值电阻接在220V电压下，工作时的电流为200mV，求电阻的阻值？若电阻两端的电压为110V，电阻值是多大？电流是多大？若电阻两端的电压为0V，电阻值是多大？电流是多大？
开动脑筋想一想！1.有人根据公式 和
在形式上相似，说“电阻R跟电压成正比，跟电流成反比。”你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度 有关，跟电流、电压无关。2.试根据欧姆定律，完成下列表格。 41553.某电流表的电阻约为0.1Ω,它的量程是0--0.6A,如将这个电流表直接连接到2V的蓄电池的两极上,会产生什么后果?再见！1.某导体两端加上6V的电压时，通过导体的电流为0.3A,当导体中的电流为0.4A时,导体两端电压为多大?2.某电流表的电阻约为0.1Ω,它的量程是0--0.6A,如将这个电流表直接连接到2V的蓄电池的两极上,会产生什么后果?3.一段导体两端加3V电压时,电流为0.5安;如果两端
加的电压再增加1.5伏时，通过导体的电流和导体的
电阻各多大?
