第15章电功和电热同步题 2021-2022学年苏科版物理九年级（有答案）

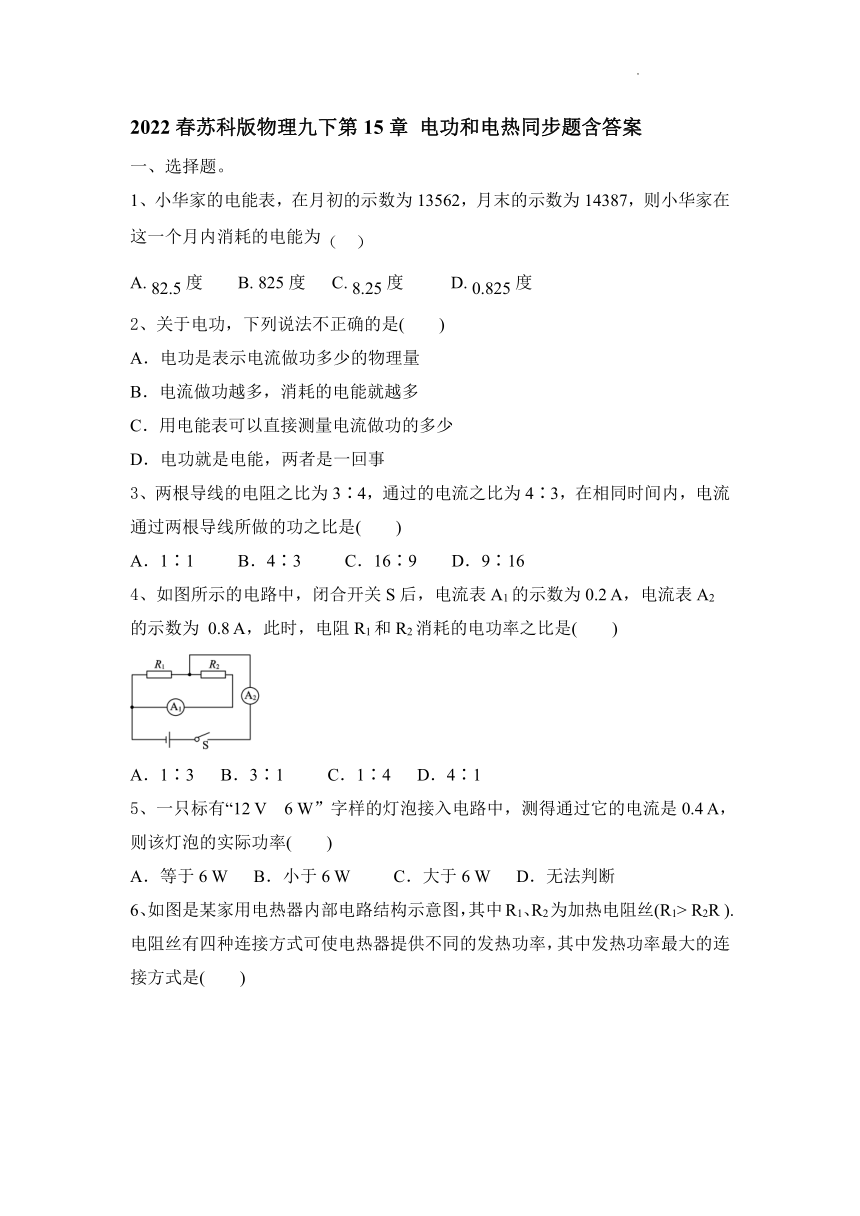

2022春苏科版物理九下第15章 电功和电热同步题含答案
一、选择题。
1、小华家的电能表，在月初的示数为13562，月末的示数为14387，则小华家在这一个月内消耗的电能为（ ）
A. 82.5度 B. 825度 C. 8.25度 D. 0.825度
2、关于电功，下列说法不正确的是(　　)
A．电功是表示电流做功多少的物理量
B．电流做功越多，消耗的电能就越多
C．用电能表可以直接测量电流做功的多少
D．电功就是电能，两者是一回事
3、两根导线的电阻之比为3∶4，通过的电流之比为4∶3，在相同时间内，电流通过两根导线所做的功之比是(　　)
A．1∶1 B．4∶3 C．16∶9 D．9∶16
4、如图所示的电路中，闭合开关S后，电流表A1的示数为0.2 A，电流表A2的示数为 0.8 A，此时，电阻R1和R2消耗的电功率之比是(　　)
A．1∶3 B．3∶1 C．1∶4 D．4∶1
5、一只标有“12 V　6 W”字样的灯泡接入电路中，测得通过它的电流是0.4 A，则该灯泡的实际功率(　　)
A．等于6 W B．小于6 W C．大于6 W D．无法判断

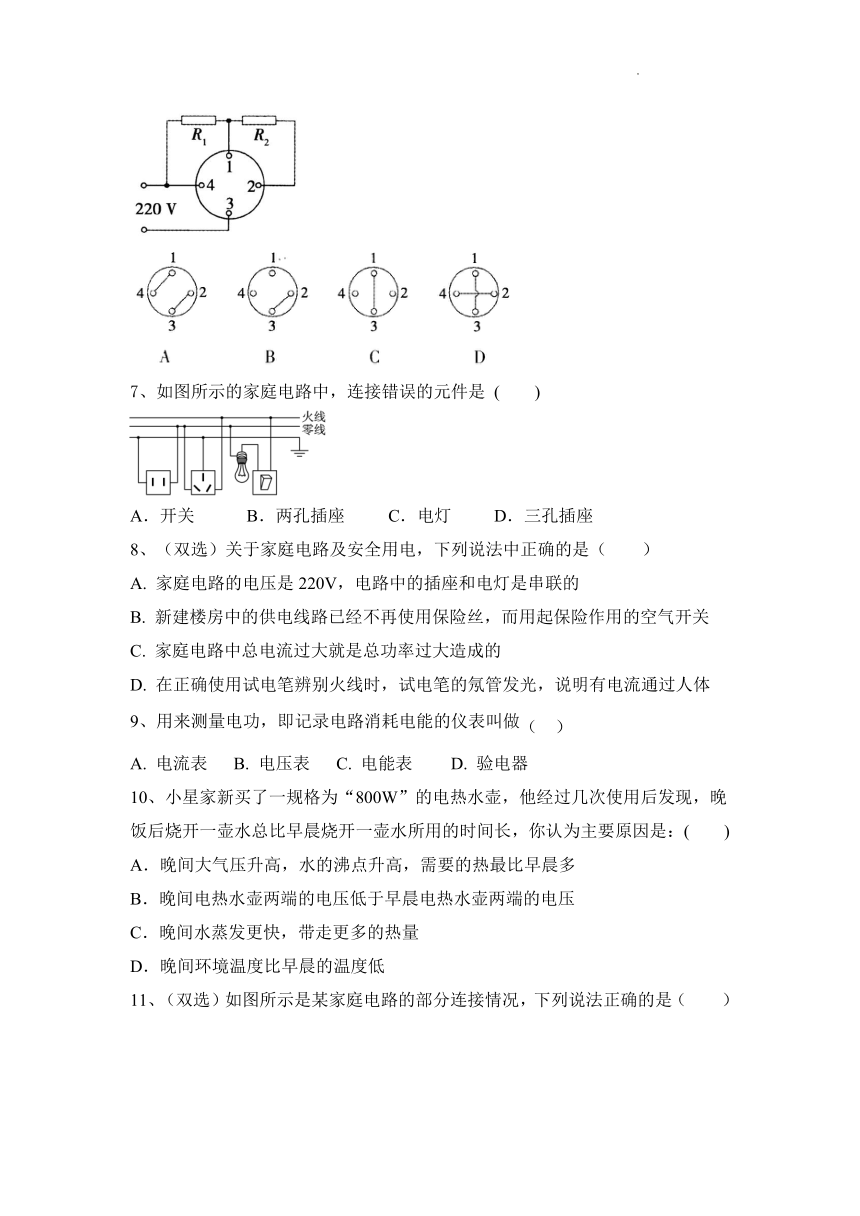

6、如图是某家用电热器内部电路结构示意图，其中R1、R2为加热电阻丝(R1> R2R ).电阻丝有四种连接方式可使电热器提供不同的发热功率，其中发热功率最大的连接方式是( )
7、如图所示的家庭电路中，连接错误的元件是 (　　)
A．开关　　　B．两孔插座 C．电灯 D．三孔插座
8、（双选）关于家庭电路及安全用电，下列说法中正确的是（　　）
A. 家庭电路的电压是220V，电路中的插座和电灯是串联的
B. 新建楼房中的供电线路已经不再使用保险丝，而用起保险作用的空气开关
C. 家庭电路中总电流过大就是总功率过大造成的
D. 在正确使用试电笔辨别火线时，试电笔的氖管发光，说明有电流通过人体
9、用来测量电功，即记录电路消耗电能的仪表叫做（ ）
A. 电流表 B. 电压表 C. 电能表 D. 验电器
10、小星家新买了一规格为“800W”的电热水壶，他经过几次使用后发现，晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，你认为主要原因是：( )
A．晚间大气压升高，水的沸点升高，需要的热最比早晨多
B．晚间电热水壶两端的电压低于早晨电热水壶两端的电压
C．晚间水蒸发更快，带走更多的热量
D．晚间环境温度比早晨的温度低

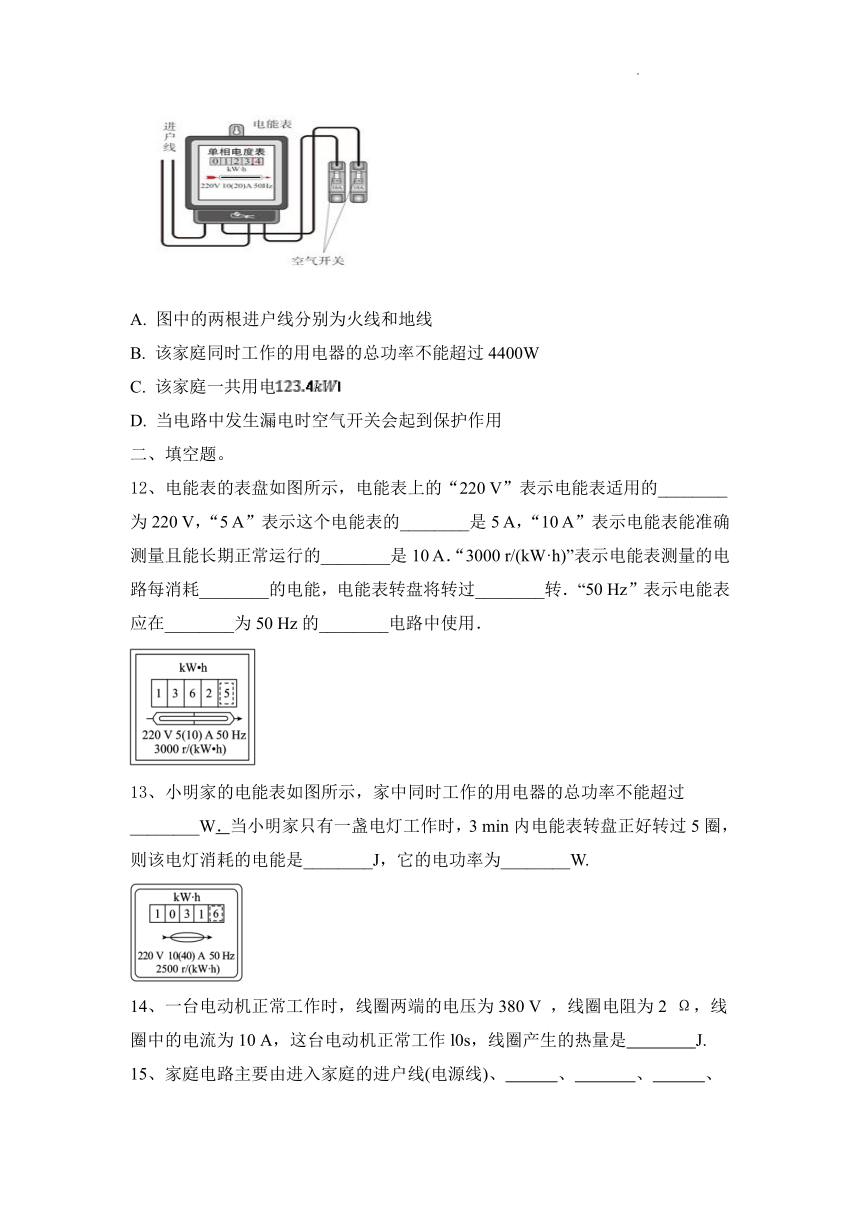

11、（双选）如图所示是某家庭电路的部分连接情况，下列说法正确的是（　　）
A. 图中的两根进户线分别为火线和地线
B. 该家庭同时工作的用电器的总功率不能超过4400W
C. 该家庭一共用电
D. 当电路中发生漏电时空气开关会起到保护作用
二、填空题。
12、电能表的表盘如图所示，电能表上的“220 V”表示电能表适用的________为220 V，“5 A”表示这个电能表的________是5 A，“10 A”表示电能表能准确测量且能长期正常运行的________是10 A．“3000 r/(kW·h)”表示电能表测量的电路每消耗________的电能，电能表转盘将转过________转．“50 Hz”表示电能表应在________为50 Hz的________电路中使用．
13、小明家的电能表如图所示，家中同时工作的用电器的总功率不能超过________W．当小明家只有一盏电灯工作时，3 min内电能表转盘正好转过5圈，则该电灯消耗的电能是________J，它的电功率为________W.
14、一台电动机正常工作时，线圈两端的电压为380 V ，线圈电阻为2 Ω，线圈中的电流为10 A，这台电动机正常工作l0s，线圈产生的热量是 J.
15、家庭电路主要由进入家庭的进户线(电源线)、 、 、 、开关、插座、用电器组成。为了保证各用电器之间互不影响，各个用电器间是
联的(填“串”或“并”)。
16、电流做功的过程，实际上是________能转化为______________能的过程．电流通过电炉时，电能转化为________能；电流通过电风扇时，电能主要转化为________能；给手机电池充电时，电能主要转化为________能．
17、某电能表的表盘上标有“3200 imp/(kW·h)”字样，表示每消耗1 kW·h电能，耗电指示灯闪烁3200次．若某用电器单独接在该电能表上，用电器正常工作5 min，指示灯闪烁了160次，则5 min内该用电器消耗的电能为________kW·h，该用电器的额定功率是________W.
18、电动机在工作时会产生大量的热，因此利用油对电动机降温.已知电动机正常工作时的电压为220 V，电阻为5 Ω，通过的电流为10A，则5 min内电动机产生的热量为 J.若产生热量的80%被油吸收，则这些热量可以使质量为3 kg的油温度上升 ℃.[ c油 = 2. 0 × 103 J/ ( kg·℃)]
三、作图题。
19、用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中．要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯.
四、实验题。
20、在探究“影响电流热效应的因素”实验中：
（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入温度计，该实验通过比较_______，来判断相同时间内不同电流产生的热量多少。下面的探究实例中，也是采用这种研究方法的是______。
A、力是看不见的，可以通过力的作用效果认识它
B、探究电流与电压、电阻的关系
C、用总电阻表示同一段电路中串联的两个电阻

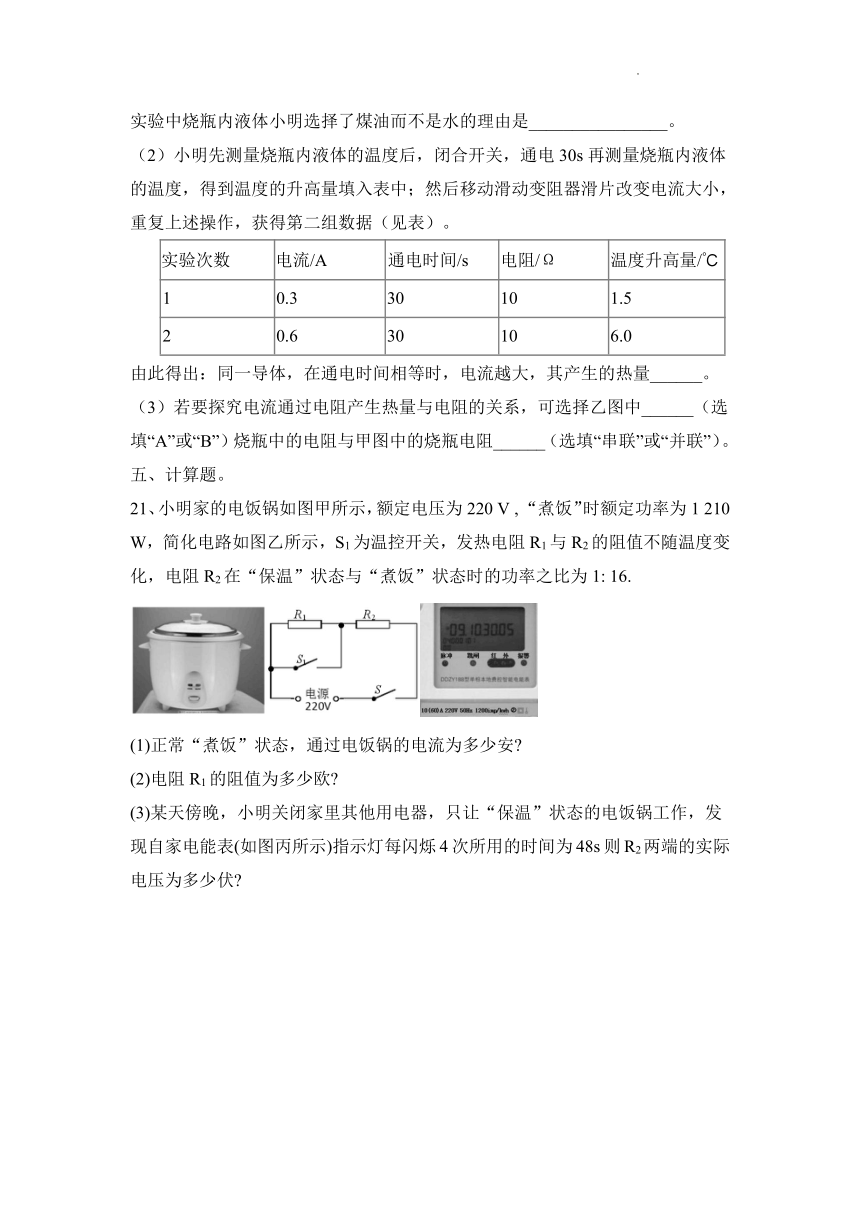

实验中烧瓶内液体小明选择了煤油而不是水的理由是________________。
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）。
实验次数 电流/A 通电时间/s 电阻/Ω 温度升高量/℃
1 0.3 30 10 1.5
2 0.6 30 10 6.0
由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量______。
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中______（选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻______（选填“串联”或“并联”）。
五、计算题。
21、小明家的电饭锅如图甲所示，额定电压为220 V , “煮饭”时额定功率为1 210 W，简化电路如图乙所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1: 16.
(1)正常“煮饭”状态，通过电饭锅的电流为多少安
(2)电阻R1的阻值为多少欧
(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图丙所示)指示灯每闪烁4次所用的时间为48s则R2两端的实际电压为多少伏
2022春苏科版物理九下第15章 电功和电热同步题含答案
一、选择题。
1、小华家的电能表，在月初的示数为13562，月末的示数为14387，则小华家在这一个月内消耗的电能为（ ）
A. 82.5度 B. 825度 C. 8.25度 D. 0.825度
【答案】A
2、关于电功，下列说法不正确的是(　　)
A．电功是表示电流做功多少的物理量
B．电流做功越多，消耗的电能就越多
C．用电能表可以直接测量电流做功的多少
D．电功就是电能，两者是一回事
【答案】D　
3、两根导线的电阻之比为3∶4，通过的电流之比为4∶3，在相同时间内，电流通过两根导线所做的功之比是(　　)
A．1∶1 B．4∶3 C．16∶9 D．9∶16
【答案】B
4、如图所示的电路中，闭合开关S后，电流表A1的示数为0.2 A，电流表A2的示数为 0.8 A，此时，电阻R1和R2消耗的电功率之比是(　　)
A．1∶3 B．3∶1 C．1∶4 D．4∶1
【答案】B　
5、一只标有“12 V　6 W”字样的灯泡接入电路中，测得通过它的电流是0.4 A，则该灯泡的实际功率(　　)
A．等于6 W B．小于6 W C．大于6 W D．无法判断
【答案】B　
6、如图是某家用电热器内部电路结构示意图，其中R1、R2为加热电阻丝(R1> R2R ).电阻丝有四种连接方式可使电热器提供不同的发热功率，其中发热功率最大的连接方式是( )
【答案】D
7、如图所示的家庭电路中，连接错误的元件是 (　　)
A．开关　　　B．两孔插座 C．电灯 D．三孔插座
【答案】B
8、（双选）关于家庭电路及安全用电，下列说法中正确的是（　　）
A. 家庭电路的电压是220V，电路中的插座和电灯是串联的
B. 新建楼房中的供电线路已经不再使用保险丝，而用起保险作用的空气开关
C. 家庭电路中总电流过大就是总功率过大造成的
D. 在正确使用试电笔辨别火线时，试电笔的氖管发光，说明有电流通过人体
【答案】BD
9、用来测量电功，即记录电路消耗电能的仪表叫做（ ）
A. 电流表 B. 电压表 C. 电能表 D. 验电器
【答案】C
10、小星家新买了一规格为“800W”的电热水壶，他经过几次使用后发现，晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，你认为主要原因是：( )
A．晚间大气压升高，水的沸点升高，需要的热最比早晨多
B．晚间电热水壶两端的电压低于早晨电热水壶两端的电压
C．晚间水蒸发更快，带走更多的热量
D．晚间环境温度比早晨的温度低
【答案】B
11、（双选）如图所示是某家庭电路的部分连接情况，下列说法正确的是（　　）
A. 图中的两根进户线分别为火线和地线
B. 该家庭同时工作的用电器的总功率不能超过4400W
C. 该家庭一共用电
D. 当电路中发生漏电时空气开关会起到保护作用
【答案】BC
二、填空题。
12、电能表的表盘如图所示，电能表上的“220 V”表示电能表适用的________为220 V，“5 A”表示这个电能表的________是5 A，“10 A”表示电能表能准确测量且能长期正常运行的________是10 A．“3000 r/(kW·h)”表示电能表测量的电路每消耗________的电能，电能表转盘将转过________转．“50 Hz”表示电能表应在________为50 Hz的________电路中使用．
【答案】额定电压　基本电流　最大电流　1 kW·h　3000　频率　交流
13、小明家的电能表如图所示，家中同时工作的用电器的总功率不能超过________W．当小明家只有一盏电灯工作时，3 min内电能表转盘正好转过5圈，则该电灯消耗的电能是________J，它的电功率为________W.
【答案】8.8×103　7.2×103　40
14、一台电动机正常工作时，线圈两端的电压为380 V ，线圈电阻为2 Ω，线圈中的电流为10 A，这台电动机正常工作l0s，线圈产生的热量是 J.
【答案】2000
15、家庭电路主要由进入家庭的进户线(电源线)、 、 、 、开关、插座、用电器组成。为了保证各用电器之间互不影响，各个用电器间是
联的(填“串”或“并”)。
【答案】电能表 闸刀开关 熔断器 并联
16、电流做功的过程，实际上是________能转化为______________能的过程．电流通过电炉时，电能转化为________能；电流通过电风扇时，电能主要转化为________能；给手机电池充电时，电能主要转化为________能．
【答案】电　其他形式　内　机械　化学
17、某电能表的表盘上标有“3200 imp/(kW·h)”字样，表示每消耗1 kW·h电能，耗电指示灯闪烁3200次．若某用电器单独接在该电能表上，用电器正常工作5 min，指示灯闪烁了160次，则5 min内该用电器消耗的电能为________kW·h，该用电器的额定功率是________W.
【答案】0.05　600　
18、电动机在工作时会产生大量的热，因此利用油对电动机降温.已知电动机正常工作时的电压为220 V，电阻为5 Ω，通过的电流为10A，则5 min内电动机产生的热量为 J.若产生热量的80%被油吸收，则这些热量可以使质量为3 kg的油温度上升 ℃.[ c油 = 2. 0 × 103 J/ ( kg·℃)]
【答案】1.5×105 20
三、作图题。
19、用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中．要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯.
【答案】如图所示
四、实验题。
20、在探究“影响电流热效应的因素”实验中：
（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入温度计，该实验通过比较_______，来判断相同时间内不同电流产生的热量多少。下面的探究实例中，也是采用这种研究方法的是______。
A、力是看不见的，可以通过力的作用效果认识它
B、探究电流与电压、电阻的关系
C、用总电阻表示同一段电路中串联的两个电阻
实验中烧瓶内液体小明选择了煤油而不是水的理由是________________。
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）。
实验次数 电流/A 通电时间/s 电阻/Ω 温度升高量/℃
1 0.3 30 10 1.5
2 0.6 30 10 6.0
由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量______。
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中______（选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻______（选填“串联”或“并联”）。
【答案】（1）温度计示数变化；A ；煤油的比热容小，吸收相同的热量，温度变化比较大；
（ 2）越多； （3）B ；串联
【解析】（1）电流产生的热量不能用眼睛直接观察，通过温度计示数变化来反映，这是转换法。温度计示数变化越大，电流产生的热量越多，这是转换法；
A．力是看不见的，可以通过力的作用效果认识它，这是把力转换为物体的形变或运动状态的变化，是转换法，故A符合题意；
B．探究电流与电压、电阻的关系，探究电流跟电压关系时，控制电阻不变，探究电流跟电阻关系时，控制电压不变，这是控制变量法，故B不符合题意；
C．用总电阻表示同一段电路中串联的两个电阻，总电阻和两个串联电阻的效果是相同的，是等效替代法，故C不符合题意。
故选A；
煤油比水的比热小，吸收相同的热量，煤油的温度变化比较大，温度计示数变化明显，实验效果比较好；
（2）由表格数据知，电阻相同，通电时间相同，电流越大，温度升高量越大，说明电流产生热量越多；
（3）电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量多少跟电阻的关系，控制电流和通电时间不变，改变电阻的大小；由于串联电路中电流处处相等，通电时间相同，所以选择乙图中的B电阻与甲图中的烧瓶电阻串联。
故答案为：（1）温度计示数变化；A；煤油的比热容小，吸收相同的热量，温度变化比较大； （2）越多； （3）B；串联。
五、计算题。
21、小明家的电饭锅如图甲所示，额定电压为220 V , “煮饭”时额定功率为1 210 W，简化电路如图乙所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1: 16.
(1)正常“煮饭”状态，通过电饭锅的电流为多少安
(2)电阻R1的阻值为多少欧
(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图丙所示)指示灯每闪烁4次所用的时间为48s则R2两端的实际电压为多少伏
【答案】(1)正常“煮饭”状态，开关S、S1闭合，电路中只有R2工作功率最大，为“煮饭”时的额定功率:.
由得，
由得，
(2)闭合开关S，断开开关S1时，电路为R1、R2串联，电路中的功率最小，为“保温”状态
，其中，解得
(3)由电能表的参数可知，电路中每消耗1 kW·h的电能，指示灯闪烁1 200次，当指示灯闪烁4次时，消耗的电能为
电饭锅的功率
根据，实际电源电压为
由，
解得
