(共32张PPT)
安培力与洛仑磁力：章末复习

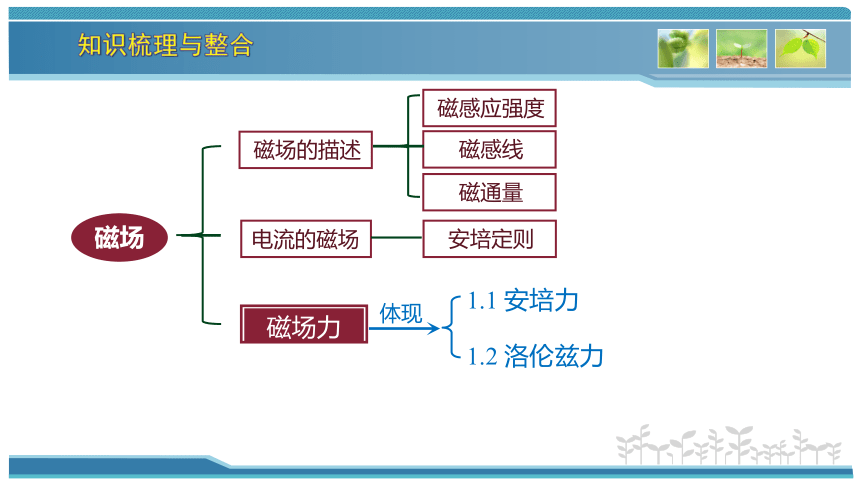

知识梳理与整合
磁场
电流的磁场
磁场的描述
磁场力
磁感应强度
磁感线
磁通量
安培定则
1.2 洛伦兹力
1.1 安培力
体现
方向：
左手定则
大小：
F=ILBsinθ
应用
知识梳理与整合

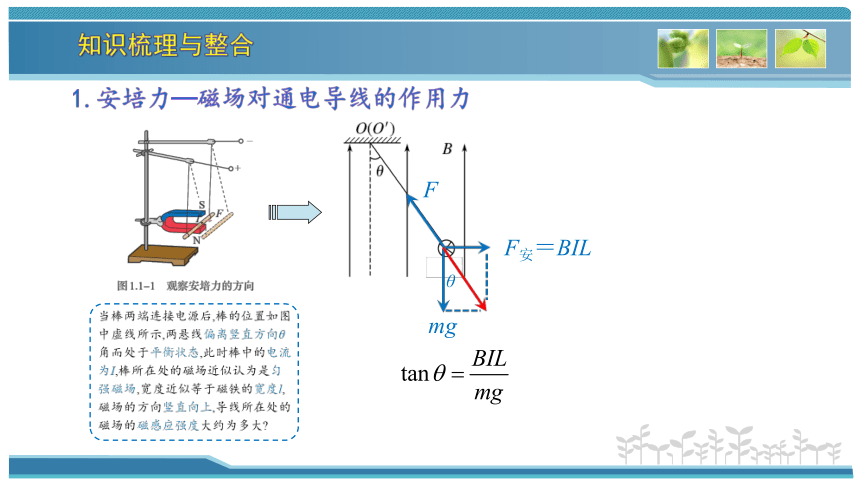

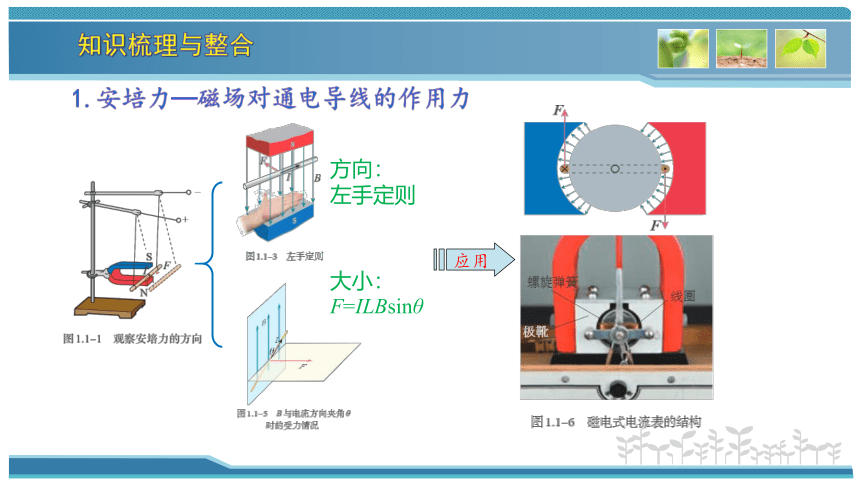

1.安培力—磁场对通电导线的作用力
知识梳理与整合
1.安培力—磁场对通电导线的作用力
F
mg
F安＝BIL
θ
知识梳理与整合
1.安培力—磁场对通电导线的作用力

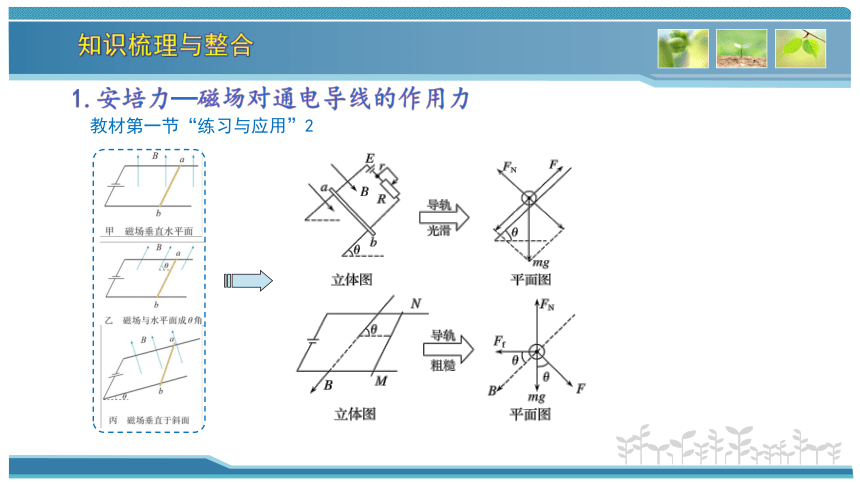

教材第一节“练习与应用”2
安培力作用下导体平衡与加速问题
通电导线或通电导体棒
变三维为二维：如侧视图、剖面图或俯视图等,并画出平面受力分析图
列平衡或动力学表达式进行求解
确定研究对象
三维转化二维
列求解表达式
基本思路
关键
电磁问题力学化
立体图形平面化

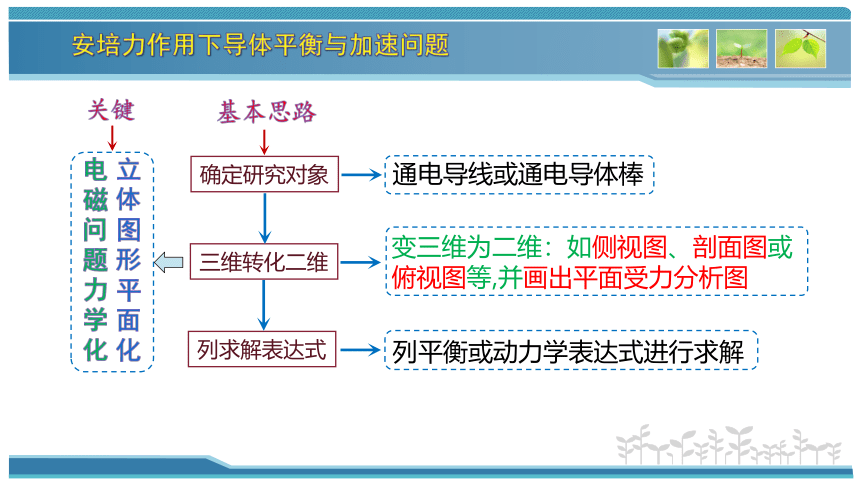

安培力作用下导体平衡与加速问题
教材单元“复习与提高”B组2

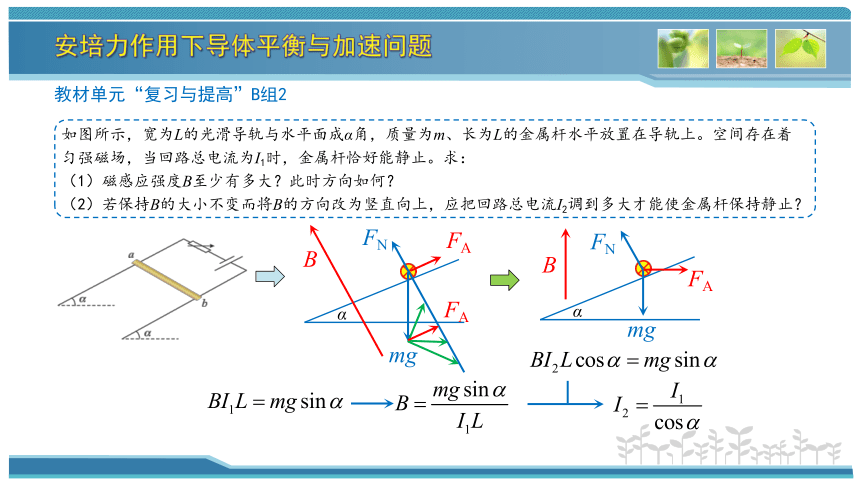

如图所示，宽为L的光滑导轨与水平面成α角，质量为m、长为L的金属杆水平放置在导轨上。空间存在着匀强磁场，当回路总电流为I1时，金属杆恰好能静止。求：
（1）磁感应强度B至少有多大？此时方向如何？
（2）若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2调到多大才能使金属杆保持静止？
α
mg
FN
B
FA
FA
α
mg
FN
B
FA
安培力作用下导体运动情况判定方法
教材单元“复习与提高”A组3

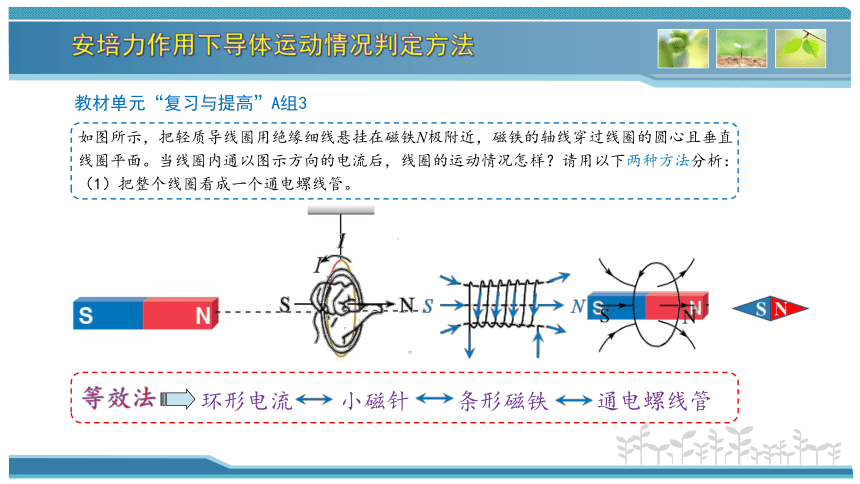

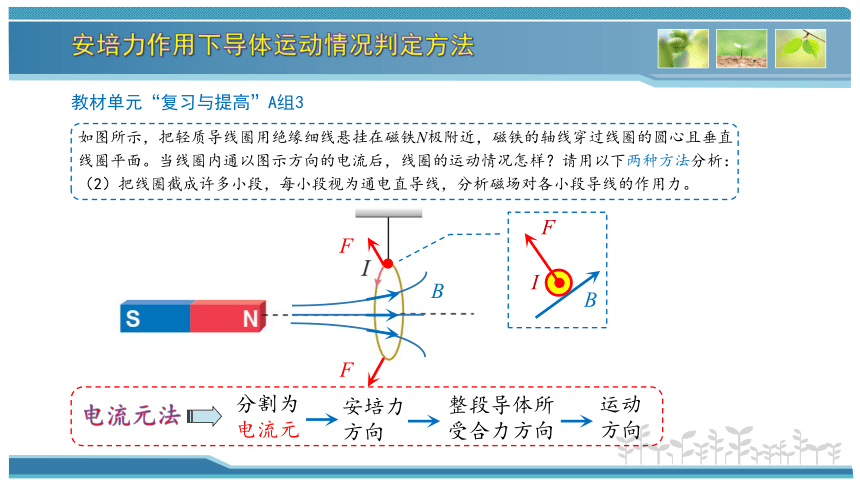

如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面。当线圈内通以图示方向的电流后，线圈的运动情况怎样？请用以下两种方法分析：
（1）把整个线圈看成一个通电螺线管。
等效法
环形电流 小磁针 条形磁铁 通电螺线管
安培力作用下导体运动情况判定方法
教材单元“复习与提高”A组3
如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面。当线圈内通以图示方向的电流后，线圈的运动情况怎样？请用以下两种方法分析：
（2）把线圈截成许多小段，每小段视为通电直导线，分析磁场对各小段导线的作用力。
I
B
F
B
F
F
电流元法
分割为电流元
运动方向
整段导体所受合力方向
安培力方向
安培力作用下导体运动情况判定方法
教材单元“复习与提高”A组2
把一根通电的硬导线放在磁场中，导线所在区域的磁感线呈弧形，如图所示，导线可以在空中自由移动和转动，导线中的电流方向由a向b。
（1）描述导线的运动情况。
特殊位置法
运动方向
特殊位置
安培力方向
B
F
I
B1
O
方向：
左手定则
大小：
F=qvBsinθ
磁偏转
应 用
知识梳理与整合

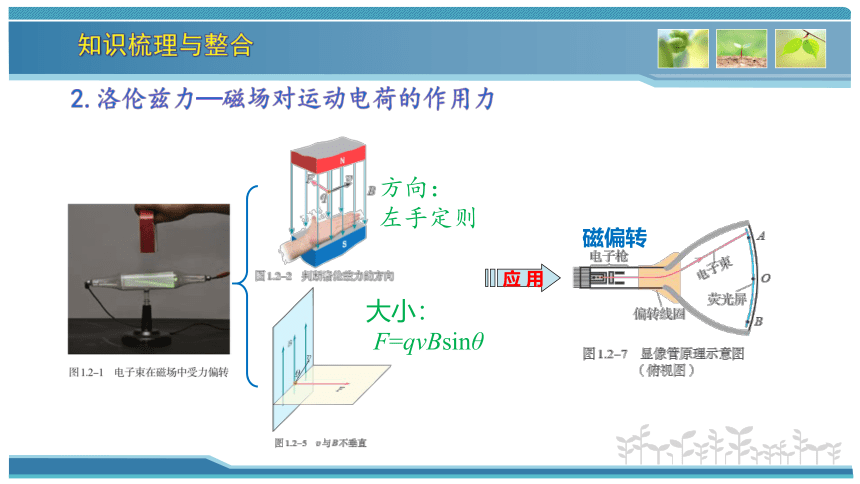

2.洛伦兹力—磁场对运动电荷的作用力
安培力
洛伦兹力
宏观
微观
知识梳理与整合

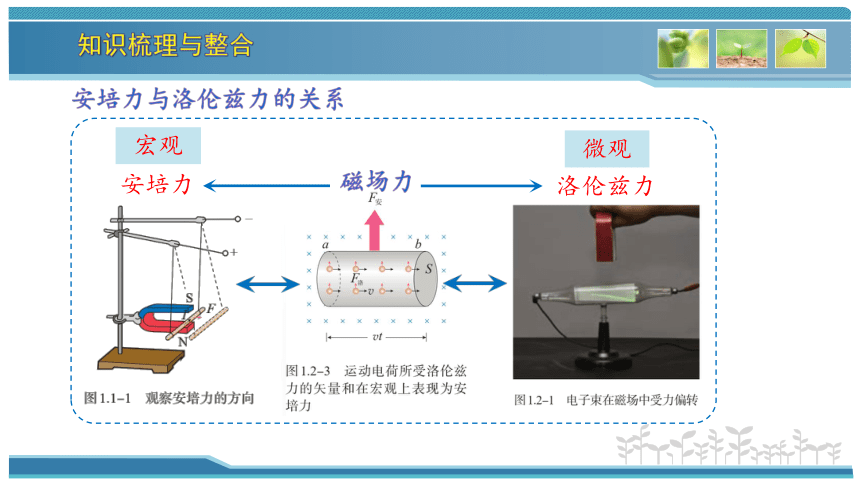

安培力与洛伦兹力的关系
磁场力
知识梳理与整合
（宏观）
（微观）
磁场力
1.2 洛伦兹力
1.1 安培力
体现
F=qvB
F=ILB
左手定则
1.3带电粒子在匀强磁场中的运动
知识梳理与整合
带电粒子在匀强磁场中的运动
洛伦兹力
提供向心力
轨道半径：
运动周期：
动能：
带电粒子在匀强磁场中的运动
有界磁场
1.直线边界(进出磁场具有对称性）
2.平行边界(往往存在临界条件)
(1)沿径向射入必沿径向射出
3.圆形边界(进出磁场具有对称性)
(2)不沿径向射入时
带电粒子在有界磁场中的运动
教材第4节“练习与应用”3
如图所示，一束电子以垂直于磁感应强度B并垂直于磁场边界的速度v射入宽度为d的匀强磁场中，穿出磁场时速度方向和原来射入方向的夹角为θ＝60°，求电子的比荷和穿越磁场的时间。
d
R
O
θ
关键：画轨迹、定圆心、求半径
解决带电粒子在匀强磁场中的运动的基本步骤
已知两点速度的方向
v
P
M
O
v
F洛
F洛
一、定圆心画轨迹
已知一点速度方向和另一点位置
F洛
M
v
P
O
半径
几何半径
物理半径
几何知识
物理知识
构造三角形，利用三角函数或勾股定理求解
二、选知识找半径
三、求周期或时间
注意：θ 应以弧度制表示
v的大小变化
入射点位置（平移）
缩放圆
平移圆
带电粒子在匀强磁场中的运动
动态圆模型
v的方向变化
旋转圆
带电粒子在匀强磁场中的运动
动态圆模型
旋转圆的拓展与升华：磁发散与磁聚焦
P
M
N
A
v0
B
物理模型
“共切缩放圆”
速度方向为切线的一组内切圆
圆心在同一直线上
O
带电粒子在匀强磁场中的运动
离子的质量为m、带电荷量为+q、v0方向确定，要使离子不从MP边射出
C
现从点O以同一速率将相同的带负电粒子向纸面内各个不同的方向射出，它们均做半径为r的匀速圆周运动，求带电粒子打在边界PQ上的范围（粒子重力不计）。
O
2r
P
Q
P
Q
O
r
O
2r
r
Q
P
M
N
带电粒子在匀强磁场中的运动
物理模型
“共点旋转圆”
圆心在同一圆周上
带电粒子在匀强磁场中的运动
带电粒子在匀强磁场中的运动临界与极值问题
一、思维过程：
二、物理思想和方法：
通过动态圆
建立物理情景
渐变到突变
（注意边界情况或约束条件）
临界状态
（利用几何关系）
旋转法 缩放法 平移法
教材单元“复习与提高”A组5
一束粒子中有带正电的，有带负电的，还有不带电的。要想把它们分开，可以用哪些办法？
知识梳理与整合
+
-
C
B
A
+
—
B
知识梳理与整合
磁偏转
电偏转
洛伦兹力
电场力
匀速圆周运动
类平抛运动
运动情境
受力
运动
运动规律
带电粒子的“磁偏转”和“电偏转”的比较
知识梳理与整合
拓展：a、b是两种同位素的原子核，它们具有相同的电荷、不同的质量。两种原子核的初速度可忽略不计，你有什么方法把它们分开吗？
加速电场：
偏转磁场：
偏转半径：
所以：
可以分开
+
B
U
+
—
a
b
质谱仪
知识梳理与整合
（宏观）
（微观）
磁场力
1.2 洛伦兹力
1.1 安培力
体现
F=qvB
F=ILB
左手定则
1.3带电粒子在匀强磁场中的运动
1.4质谱仪与回旋加速器
实例应用
知识梳理与整合
质谱仪
知识梳理与整合
质谱仪
速度选择器
F=qE
f=qvB
3.粒子能量：
4.运动时间：
知识梳理与整合
回旋加速器
1.构造：D1、D2是半圆金属盒，D形盒处于匀强磁场中，D形盒的缝隙处接交流电源.
2.原理：
加速次数
总时间
洛仑磁力与现代科技应用
课堂小结
物理观念
科学思维
科学探究
科学态度与责任
