天气系统
知识结构

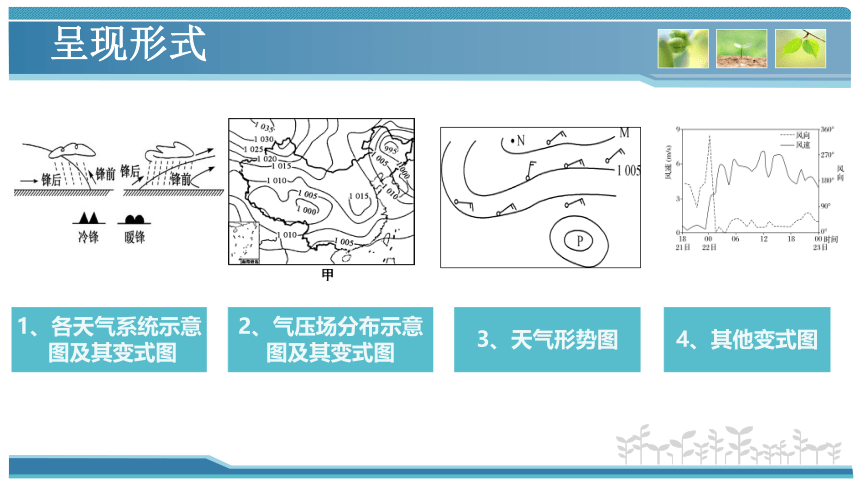

呈现形式
1、各天气系统示意
图及其变式图
2、气压场分布示意
图及其变式图
3、天气形势图
4、其他变式图

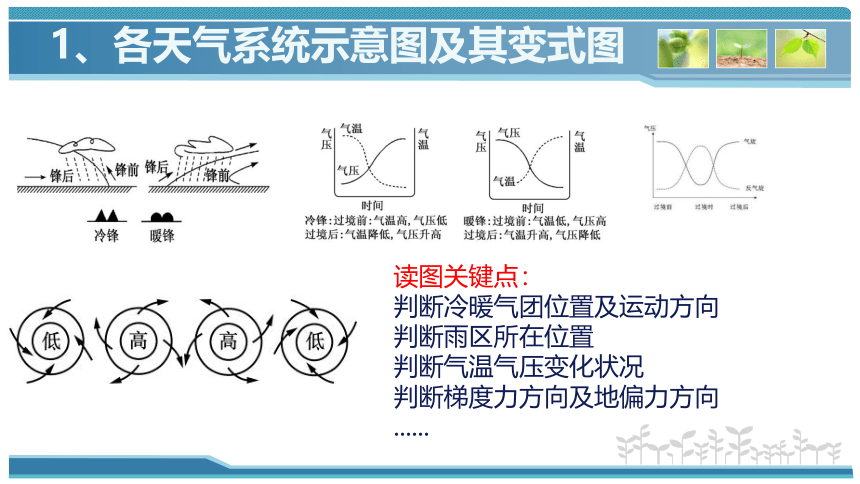

1、各天气系统示意图及其变式图
读图关键点：
判断冷暖气团位置及运动方向
判断雨区所在位置
判断气温气压变化状况
判断梯度力方向及地偏力方向
......

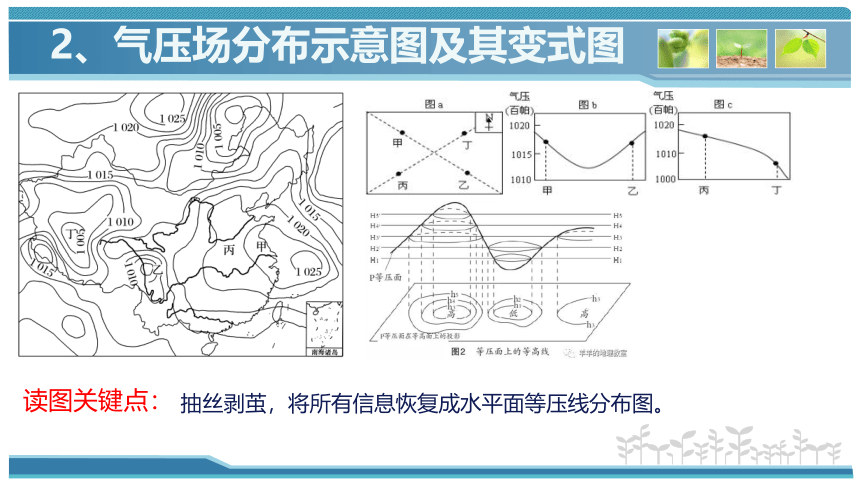

2、气压场分布示意图及其变式图
读图关键点：
抽丝剥茧，将所有信息恢复成水平面等压线分布图。

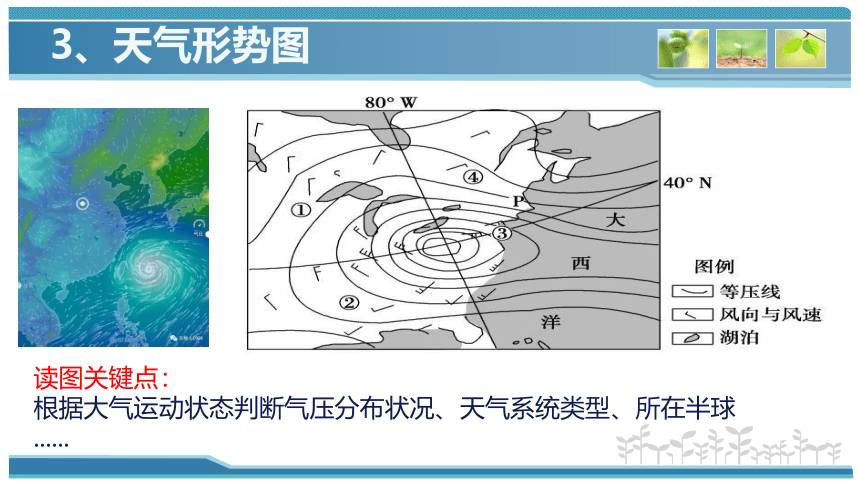

3、天气形势图
读图关键点：
根据大气运动状态判断气压分布状况、天气系统类型、所在半球
......

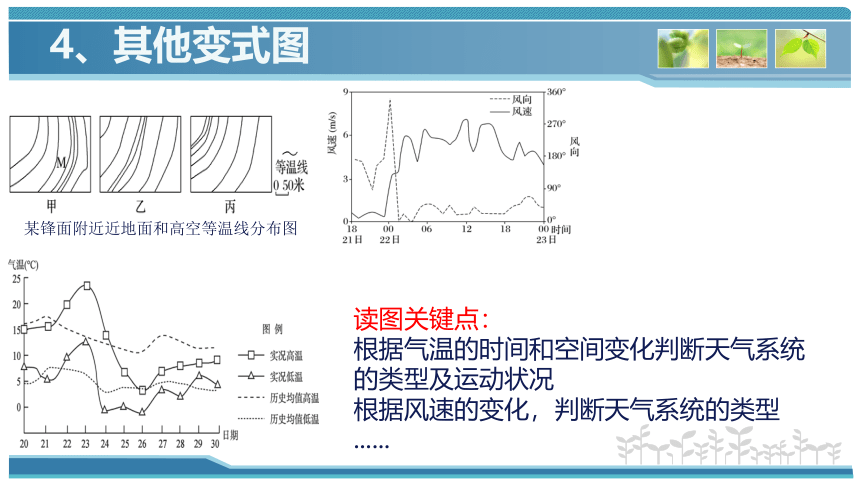

4、其他变式图
读图关键点：
根据气温的时间和空间变化判断天气系统的类型及运动状况
根据风速的变化，判断天气系统的类型
......
某锋面附近近地面和高空等温线分布图

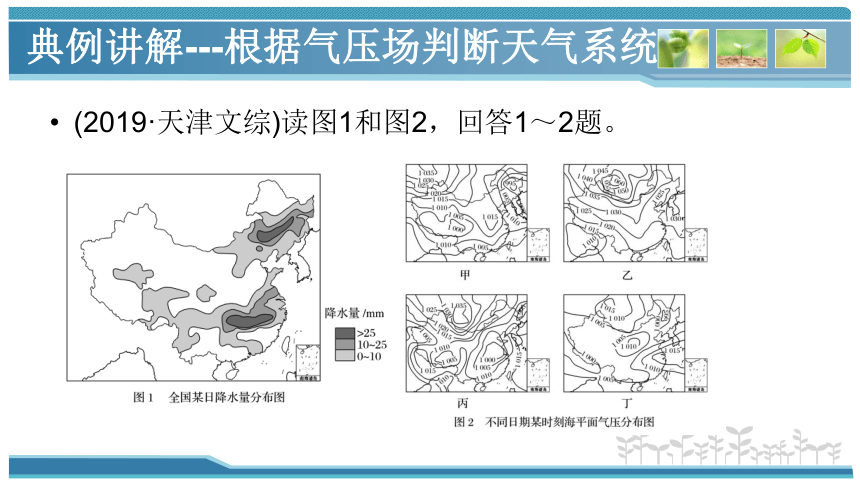

(2019·天津文综)读图1和图2，回答1～2题。
典例讲解---根据气压场判断天气系统

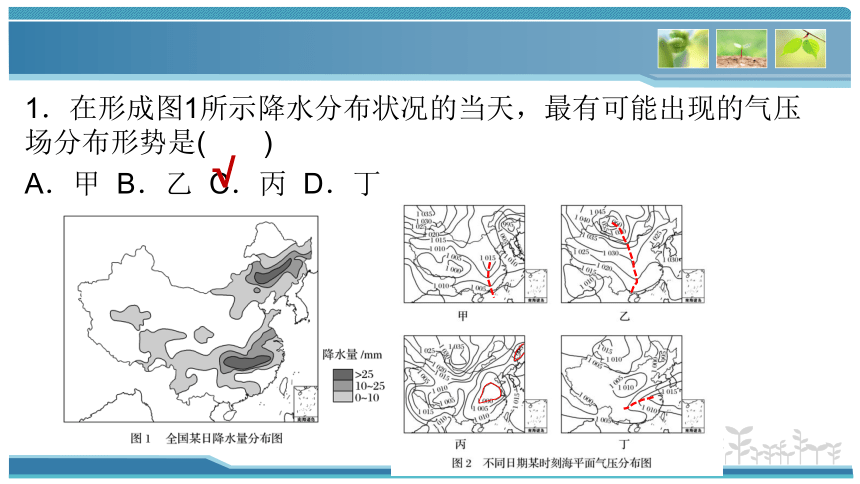

1．在形成图1所示降水分布状况的当天，最有可能出现的气压场分布形势是(　　)
A．甲 B．乙 C．丙 D．丁
√

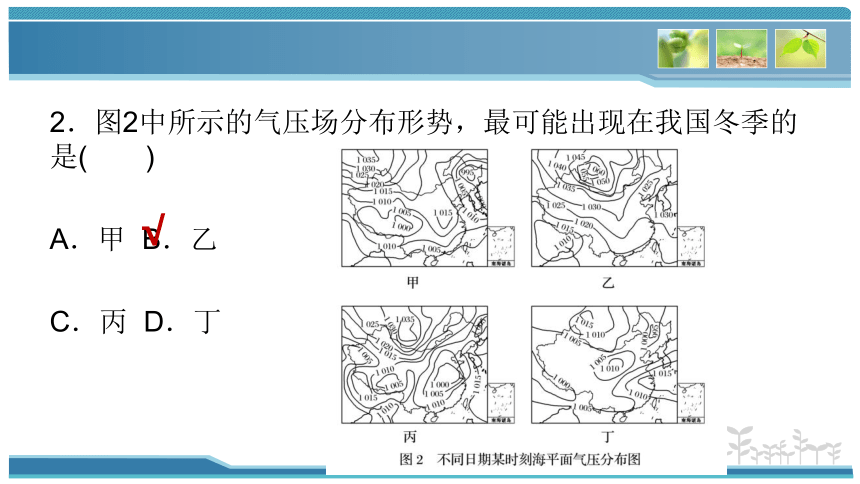

2．图2中所示的气压场分布形势，最可能出现在我国冬季的是(　　)
A．甲 B．乙
C．丙 D．丁
√

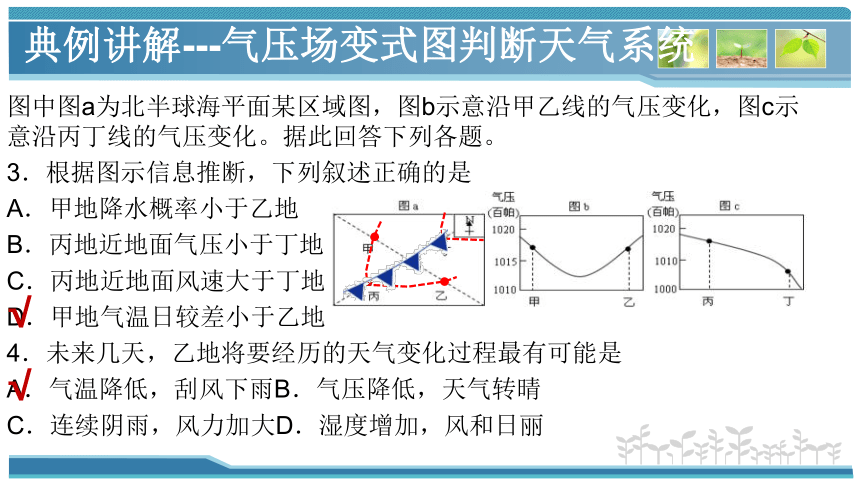

图中图a为北半球海平面某区域图，图b示意沿甲乙线的气压变化，图c示意沿丙丁线的气压变化。据此回答下列各题。
3．根据图示信息推断，下列叙述正确的是
A．甲地降水概率小于乙地
B．丙地近地面气压小于丁地
C．丙地近地面风速大于丁地
D．甲地气温日较差小于乙地
4．未来几天，乙地将要经历的天气变化过程最有可能是
A．气温降低，刮风下雨B．气压降低，天气转晴
C．连续阴雨，风力加大D．湿度增加，风和日丽
√
√
典例讲解---气压场变式图判断天气系统

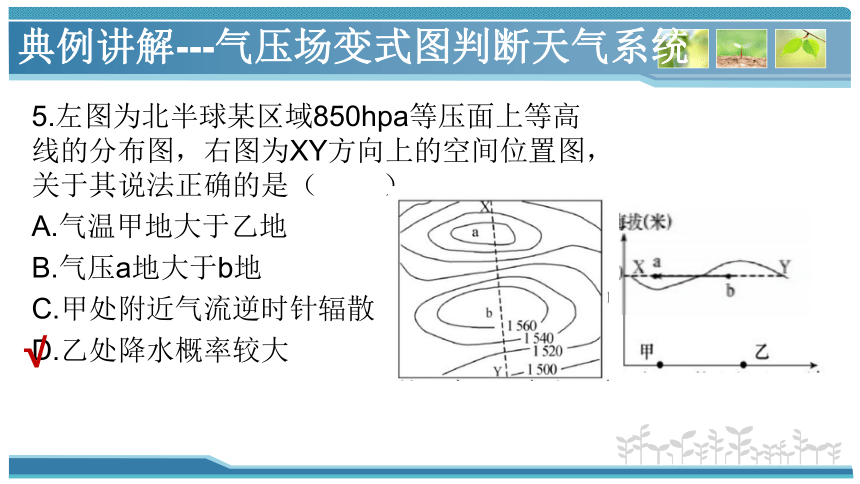

5.左图为北半球某区域850hpa等压面上等高线的分布图，右图为XY方向上的空间位置图，关于其说法正确的是（ ）
A.气温甲地大于乙地
B.气压a地大于b地
C.甲处附近气流逆时针辐散
D.乙处降水概率较大
√
典例讲解---气压场变式图判断天气系统
典例讲解--根据风向判断天气系统类型
(2020·海南卷)在热带气旋移动过程中，副热带高压是一个重要的牵引力。图示示意近地面风场与气压场的关系，图中等压距为5 hPa。据此回答下列题。
6. M线的气压值、N处的天气状况分别为　　
A. 1 000　晴朗 B. 1 000　阴雨
C. 1 010　晴朗 D. 1 010　阴雨
7. 如果P是一个台风，它最有可能的行进方向是(　　)
A. 偏东 B. 偏西 C. 偏南 D. 偏北
(2020·海南卷)在热带气旋移动过程中，副热带高压是一个重要的牵引力。图示示意近地面风场与气压场的关系，图中等压距为5 hPa。据此回答下列各题。
6 M线的气压值、N处的天气状况分别为　　
A. 1 000　晴朗 B. 1 000　阴雨
C. 1 010　晴朗 D. 1 010　阴雨
7. 如果P是一个台风，它最有可能的行进方向是(　　)
A. 偏东 B. 偏西 C. 偏南 D. 偏北
H
√
√
典例讲解---根据等温线时空变化判断天气系统
(2021·福建漳州市模拟)下图示意某地区某日在某天气系统影响下9时近地面(甲)、9时500米高空(乙)、13时近地面(丙)水平面上等温线分布。据此完成下列各题。
7．该天气系统最可能是(　　)
A．北半球冷锋
B．北半球暖锋
C．南半球冷锋
D．南半球暖锋
8．该时段内M地(　　)
A．晴转多云 B．风向不变 C．气压升高 D．气温回升
锋面附近温度差异最大
7．该天气系统最可能是(　　)
A．北半球冷锋
B．北半球暖锋
C．南半球冷锋
D．南半球暖锋
8．该时段内M地(　　)
A．晴转多云 B．风向不变
C．气压升高 D．气温回升
√
√
(2021·浙江卷)位于锋面上下的风向往往存在明显差异。下图为我国东部地区两测站位于冷、暖锋面下方时﹐自下而上垂直方向不同高度测得的风向、风速变化图。完成下面小题。
9. 有关测站上空锋面类型、锋面位置、风向变化的描述正确的是 ( )
A. 冷锋距地面1．5~2．0千米锋下西北风，锋上东南风
B 冷锋距地面2．0~2．5千米锋下东南风，锋上西北风
C. 暖锋距地面2．0~2．5千米锋下西南风，锋上东北风
D. 暖锋距地面1．5~2．0千米锋下东南风，锋上西南风
10. 与测站周边近地面等压线分布最接近的是（ ）
A. ① B. ② C. ③ D. ④
√
√
典例讲解---根据风向风速变化判断天气系统
风向可用度数来表示，即把圆周分成360°，北风是0°(或360°)，东风是90°，南风是180°，西风是270°，其余的风向都可以由此计算出来。下图示意“我国某地某月21日18时～23日0时某天气系统过境相关资料统计图”。据此完成10～12题。
8．该地过境的天气系统为(　　)
A．冷锋 B．暖锋
C．气旋 D．反气旋
1
2
4
6
√
3
5
9．该地22日3时至23日0时的风向主要以(　　)
A．西北风为主 B．东北风为主
C．东南风为主 D．西南风为主
10．该地下列四个时间气温最低的是(　　)
A．21日18时 B．22日6时
C．22日18时 D．23日0时
√
√
锢囚锋
15.(2021·江苏省名校联考)阅读图文材料，完成下列要求。(17分)
锢囚锋是由冷锋赶上暖锋，或者两条冷锋迎面相遇，把暖空气抬到高空，由原来锋面合并形成的新锋面。它的天气保留着原来锋面天气的特征。如果冷锋后的冷空气团比暖锋前的冷空气团冷，称之为冷性锢囚锋。图1为冷性锢囚锋的形成过程示意图，图2为亚洲东北部地区某时刻海平面等压线分布示意图。
(1)请写出冷性锢囚锋的垂直剖面图上A、B、C对应的气团名称。(3分)
更冷
气团
较冷气团
暖气团
(2)据图1说明冷性锢囚锋的形成过程。(8分)
T1时刻：
更冷气团、暖气团相遇形成冷锋，
暖气团、较冷气团相遇，形成暖锋，
T2时刻：
冷锋在气旋中心及其附近部分赶上暖锋；
T3时刻：
冷锋追上暖锋，形成冷性锢囚锋。
更冷
气团
较冷气团
暖气团
(3)据图2比较此时甲地和乙地降水强度与持续时间的差异。
甲地位于冷锋锋后，降水强度大且持续时间短；
乙地位于暖锋锋前，降水强度小且持续时间长。
更冷
气团
较冷气团
暖气团
锢囚锋天气保留着原来锋面天气的特征
地形对天气系统的影响
(2021·山东滨州期末)锢囚锋是由气旋中两条移动速度不相同的锋合并而成，它的天气仍然保留着原来两条锋的天气特征。下图为“北美洲中纬度某锢囚锋形成演变的前后两个阶段示意图”。据此完成7～9题。
16．图示锢囚锋形成过程中(　　)
A．暖锋移动速度较快
B．冷锋移动速度较慢
C．暖锋受到地形阻挡
D．冷暖气团势力相当
√
17．用阴影表示雨区，图示锢囚锋形成的雨区最可能是(　　)
18．与单一的冷锋或暖锋相比较，锢囚锋常表现为(　　)
A．降水强度小 B．降水面积大
C．风力等级高 D．影响时间短
19.露点是空气因冷却而达到饱和时的温度，其数值越大，反映空气中水汽含量越大。一般情况下，温度相同时湿空气要比干空气密度小。两个温度相近的干、湿气团相遇所形成的锋，称为干线。下图为北美洲部分地区某时刻主要气象要素分布形势示意图，来自极地、太平洋和墨西哥湾的三种性质不同的气团，在落基山以东平原地区交绥形成三个锋：冷锋、暖锋和干线。
(1)用符号在图中适当位置绘出冷锋、暖锋。(4分)
(2)分析图中干线附近产生降水的原因。(4分)
(3)说明图示区域地形对干线形成的影响。(6分)
干线形成降水的原因
1、干线东、西两侧温度相近气团相遇
2、东侧湿气团密度小，位于干气团之上
3、系统整体东移，湿气团被迫抬升
4、抬升中，随高度增加，气温降低，形成降水。
地形对干线形成的影响
1、湿度
西侧有高大山脉阻挡太平洋水汽，湿度小
东侧地形平坦，有利于墨西哥湾水汽深入
2、温度
西侧高大山脉背风坡，焚风效应，气温较高
东侧墨西哥湾暖湿气流，气温较高
