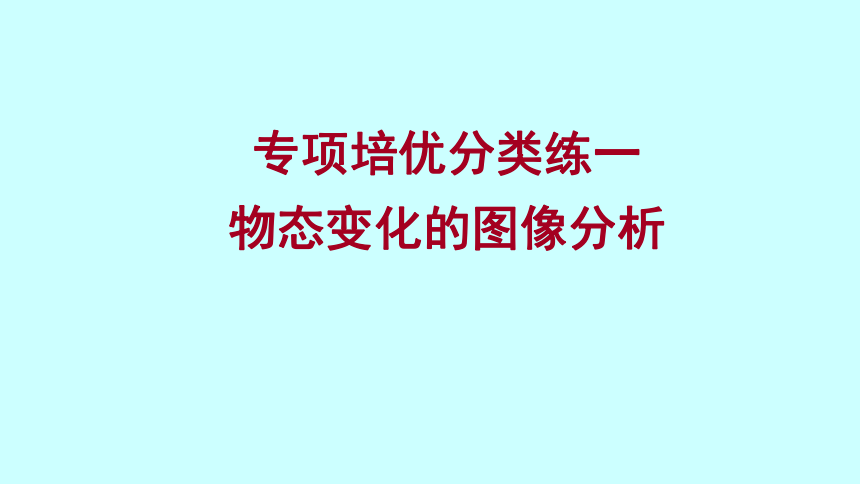

专项培优分类练一　
物态变化的图像分析

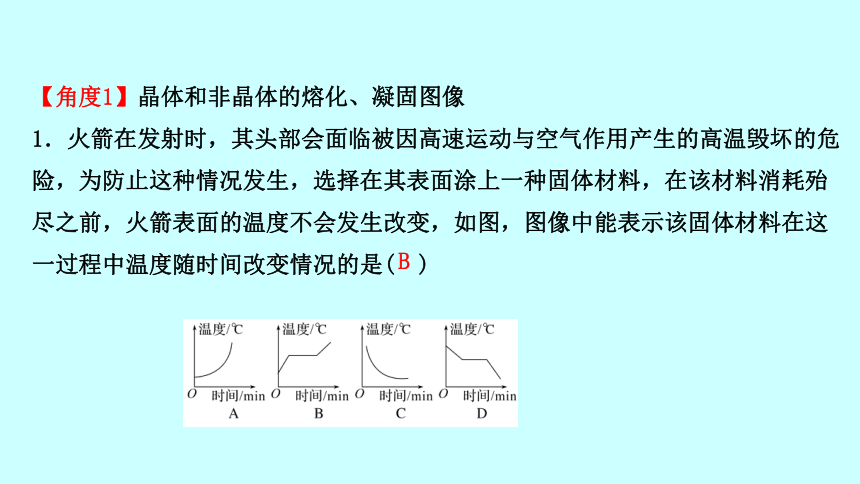

【角度1】晶体和非晶体的熔化、凝固图像
1．火箭在发射时，其头部会面临被因高速运动与空气作用产生的高温毁坏的危
险，为防止这种情况发生，选择在其表面涂上一种固体材料，在该材料消耗殆
尽之前，火箭表面的温度不会发生改变，如图，图像中能表示该固体材料在这
一过程中温度随时间改变情况的是( )
B

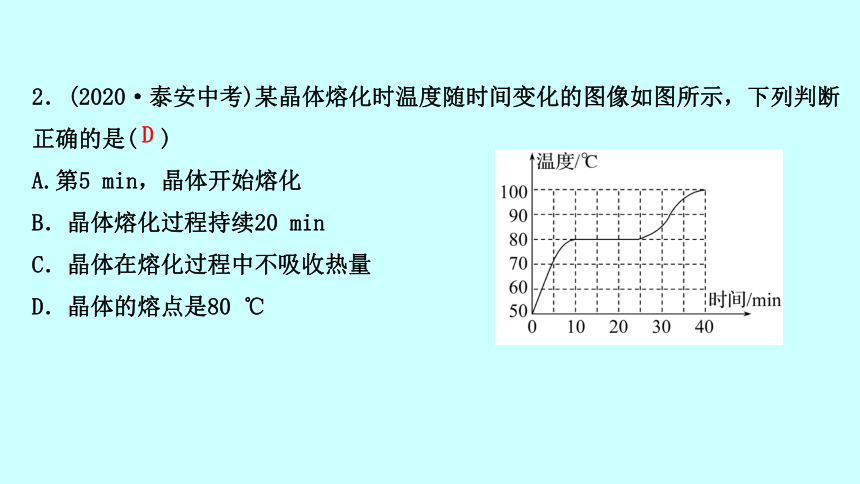

2．(2020·泰安中考)某晶体熔化时温度随时间变化的图像如图所示，下列判断
正确的是( )
A.第5 min，晶体开始熔化
B．晶体熔化过程持续20 min
C．晶体在熔化过程中不吸收热量
D．晶体的熔点是80 ℃
D
3．加热一定质量的冰，其温度与时间关系如图中实线a所示，若其他条件不
变，只增加冰的数量，则温度与时间关系图正确的是( )
A.a　　　B．b　　　C．c　　　D．d
C

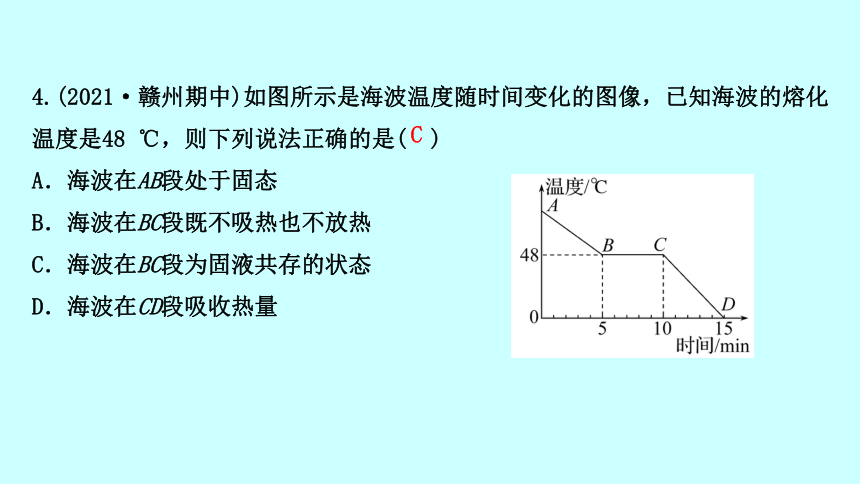

4.(2021·赣州期中)如图所示是海波温度随时间变化的图像，已知海波的熔化
温度是48 ℃，则下列说法正确的是( )
A．海波在AB段处于固态
B．海波在BC段既不吸热也不放热
C．海波在BC段为固液共存的状态
D．海波在CD段吸收热量
C

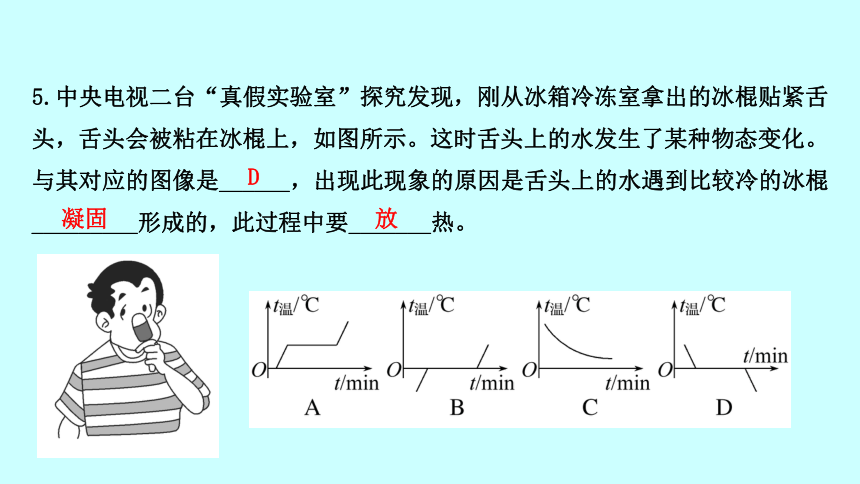

5.中央电视二台“真假实验室”探究发现，刚从冰箱冷冻室拿出的冰棍贴紧舌
头，舌头会被粘在冰棍上，如图所示。这时舌头上的水发生了某种物态变化。
与其对应的图像是______，出现此现象的原因是舌头上的水遇到比较冷的冰棍
_________形成的，此过程中要_______热。
D
凝固
放

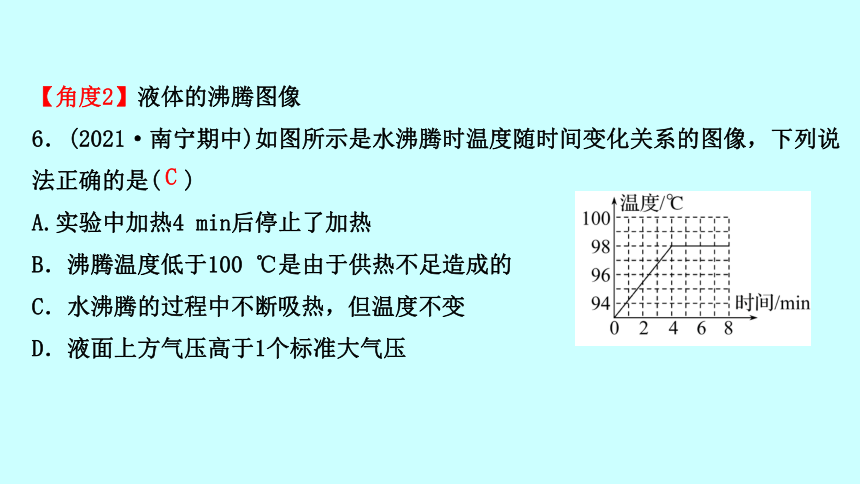

【角度2】液体的沸腾图像
6．(2021·南宁期中)如图所示是水沸腾时温度随时间变化关系的图像，下列说
法正确的是( )
A.实验中加热4 min后停止了加热
B．沸腾温度低于100 ℃是由于供热不足造成的
C．水沸腾的过程中不断吸热，但温度不变
D．液面上方气压高于1个标准大气压
C
7．对甲、乙两种物质同时持续加热，一段时间后，其温度随时间变化图像如图
所示，下列说法正确的是( )
A.甲物质的沸点一定是t2
B．乙物质的沸点可能大于t2
C．甲物质在 6～10 min 内可能没有吸热
D．乙物质在 6～10 min 内一定是固液共存状态
B
8．周末，小华在家中烧开水煮饺子。当水烧开准备下饺子时，妈妈提醒她锅里
的水量太少了，于是，小华又往锅里迅速加了一大碗冷水(水量比锅里的少)。
下面最能大致反映整个烧水过程中水温随着时间变化的图像是( )
C
专项培优分类练二　
物态变化实验
【角度1】实验探究固体的熔化特点
【典题】(2020·淄博中考)在探究固体熔化时温度的变化规律实验中，实验装置如图甲所示。
(1)实验过程中，不断搅拌试管中的固体小颗粒，使固体小颗粒_____________。
(2)图乙显示的是某时刻的温度，a、b、c三种读数方法正确的是______，温度
计的示数是_______℃。
(3)图丙是该物质熔化时温度随时间变化的图像，分析图像发现：该物质是
_________(选填“晶体”或“非晶体”)，熔化过程持续了______min。
(4)图______的模型可以形象表示物质在第12 min所处状态的分子排布。
受热均匀
b
73
晶体
5
C
【题组训练】
　(2020·鄂尔多斯中考)某实践活动小组利用图甲的装置探究某物质熔化时温度的变化规律。
(1)装置甲中采用“水浴”加热的好处是___________________。
(2)根据实验数据作出该物质的温度随加热时间变化的图像如图乙。由图可
知，当加热到15 min时，该物质所处的物态是_____________态，该物质是
_________(选填“晶体”或“非晶体”)。
(3)若将装有冰水混合物的试管放入正在熔化的该物质中如图丙。则试管中
_________________(选填“水的质量增加”“冰的质量增加”或“冰与水的质
量均不变”)。
使物质均匀受热
固液共存
晶体
冰的质量增加
【角度2】实验探究水的沸腾
【典题】(2020·德州中考)如图甲所示是小蕊同学探究“水沸腾时温度变化特点”的实验装置。
(1)图甲的实验装置，安装时应按照_____________(选填“由上到下”或“由
下到上”)的顺序；实验中除了图甲的器材之外，还需要的测量工具是
_________。
(2)图甲装置中硬纸板的主要作用是_______________________________。
(3)小蕊用质量为m1的水做实验，根据记录的实验数据，绘出图乙中的a图线，
由a图像可知：水沸腾时吸收热量，温度_________。
(4)若换用初温相同的质量为m2(m2＞m1)的水做实验，得到的图线是图乙中的
______(选填“b”“c”或“d”)。
由下到上
秒表
减少热量散失，缩短加热时间
不变
c
【题组训练】
　(2020·眉山中考)为了探究水的沸腾，科学小组进行了下面的实验：
(1)如图甲所示，安装实验器材时，应按照_____________(选填“自下而上”
或“自上而下”)的顺序进行。温度计的示数是___________。
自下而上
75 ℃
(2)加热时，杯底有“气泡”形成，上升到水面破裂，有“白雾”冒出，“白
雾”是水蒸气_________形成的。由图乙可知，水沸腾过程中不断吸热，温度
_____________(选填“升高”“降低”或“保持不变”)。
(3)实验结束后，移开酒精灯，发现烧杯内的水没有立即停止沸腾，可能的原
因是：_________________________________________。把水在沸腾的高压锅
从灶上拿下来以后，水不再沸腾，但打开锅盖，水又会重新沸腾，原因是
_____________________。
液化
保持不变
石棉网的温度较高，水继续从石棉网吸热
气压减小沸点降低
