2022 沪科版物理 九年级全 专项培优分类练十二 电学比例问题 习题课件(共16张PPT)

(共16张PPT)
专项培优分类练十二　
电学比例问题

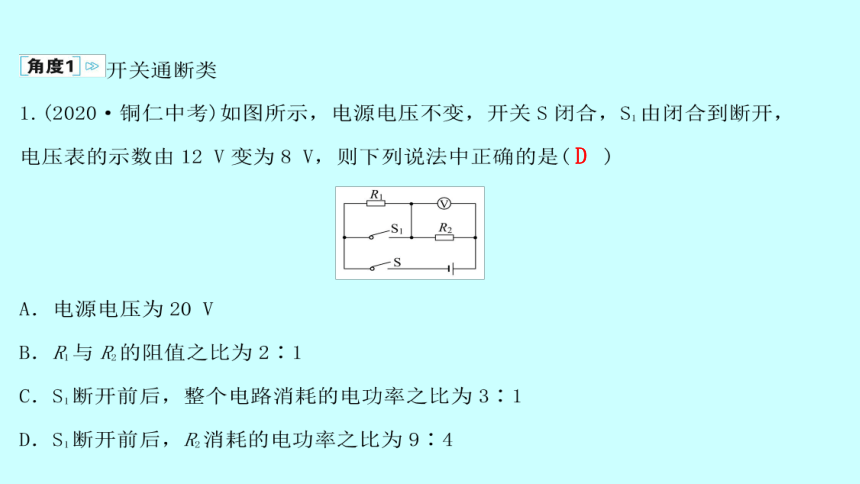

D
C

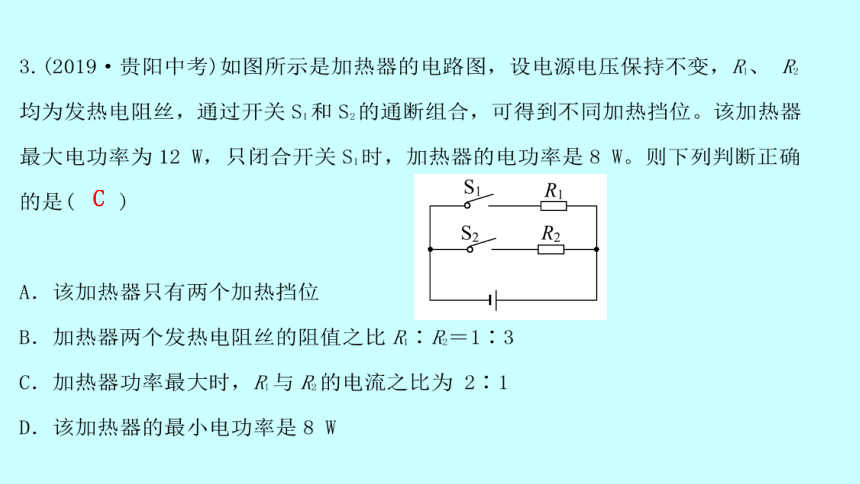

C

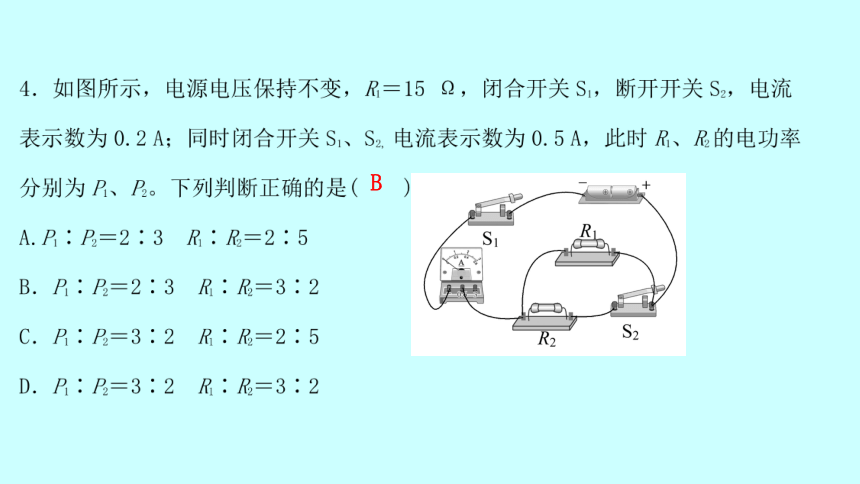

B

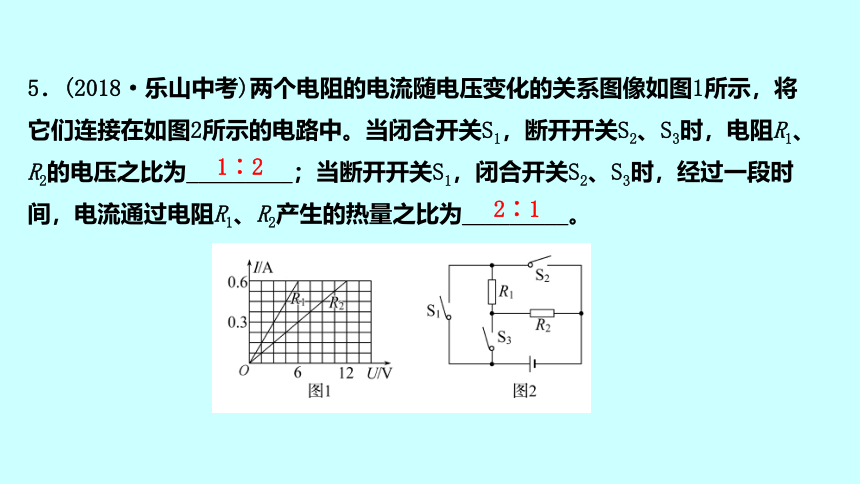

5．(2018·乐山中考)两个电阻的电流随电压变化的关系图像如图1所示，将
它们连接在如图2所示的电路中。当闭合开关S1，断开开关S2、S3时，电阻R1、
R2的电压之比为_________；当断开开关S1，闭合开关S2、S3时，经过一段时
间，电流通过电阻R1、R2产生的热量之比为_________。
1∶2
2∶1

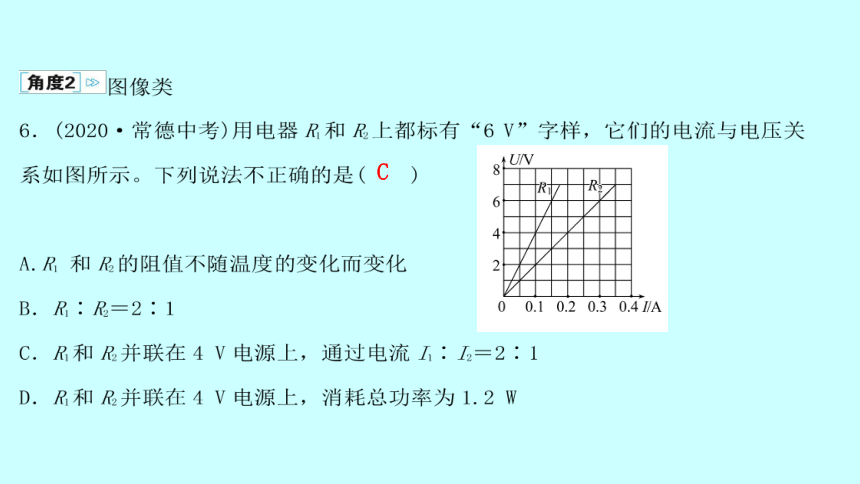

C
A
A
D
C
11．(2018·遂宁中考)如图甲所示电路，电源电压恒定，R0为定值电阻，闭合
开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电
压表示数U的关系如图乙所示，则定值电阻R0的阻值为_______Ω；当滑动变阻
器接入电路阻值分别为 R和R时，电路消耗的总功率为P1、P2，则P1∶P2＝
_________。
40
2∶1
B
13．两盏白炽灯甲和乙，分别标有“220 V　10 W”和“220 V　100 W”，并
联接在220 V的电源上，电流之比I甲∶I乙为__________；串联接在220 V的电源
上，通过两灯的电流做功之比W甲∶W乙为__________。
1∶10
10∶1
14．为践行“低碳理念”，大量的LED节能灯代替了白炽灯，它可以直接把电
能转化为光能。现有一盏标有“24 V，12 W”LED灯，其亮度与“220 V，
100 W”的普通白炽灯相当。
(1)若上述LED灯和白炽灯都正常工作相同时间，两灯电流之比是
___________，两灯消耗的电能之比是__________。
(2)白炽灯工作时的能量转化情况如图，则该LED节能灯与白炽灯的发光效率
之比是__________。
11∶10
3∶25
25∶3
15．(2020·广安中考)灯泡L1标有“12 V　12 W”，L2标有“12 V　6 W”，
当它们串联时，电路两端允许加的最大电压是_______V。如果把两灯泡分别串
联或并联接入同一电源下(电源电压不变)，L1和L2串联时两灯泡的总功率记为
P1，并联时两灯泡的总功率记为P2，那么P1∶P2＝_________。(忽略灯丝电阻的
变化，灯泡的实际电压不能超过额定电压)
18
2∶9
