专项培优分类练十七　
特殊方法测电功率

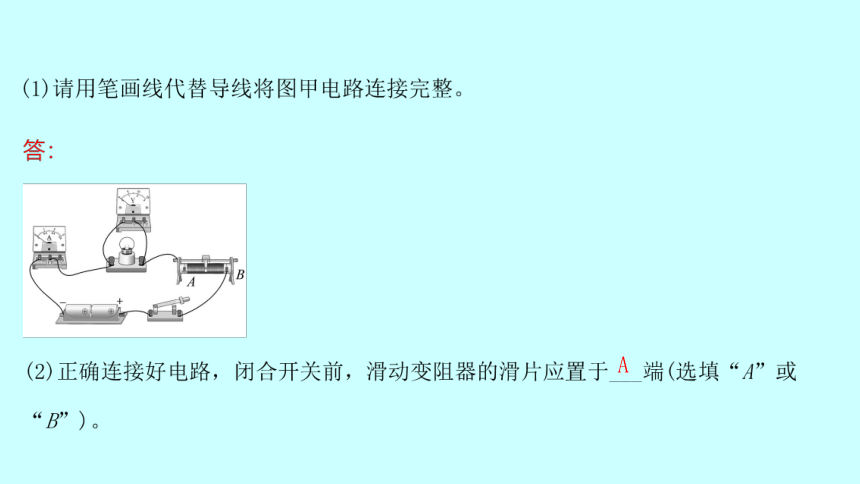

A
(3)闭合开关后，移动滑片，发现小灯泡不亮、电流表无示数、电压表有示
数，则该电路的故障可能是______(选填序号)。
A．小灯泡短路　　B．小灯泡开路　　C．电流表开路
(4)排除故障后，通过正确操作使小灯泡正常发光，电流表的示数如图乙所
示，则该小灯泡的额定功率为_________ W。

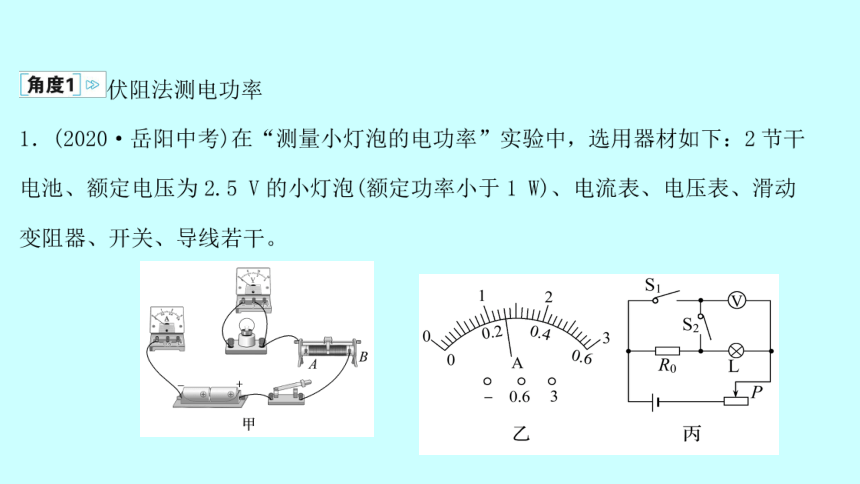

(5)实验时，小明组的电流表坏了，他找来了一个已知阻值的定值电阻R0，设
计了图丙电路测小灯泡的额定功率，连好电路后，操作步骤如下：
①断开S1、闭合S2，移动滑片，使电压表示数等于灯泡的额定电压U额；
②保持滑片位置不变，断开S2、闭合S1，记下电压表示数U。
则小灯泡额定功率表达式：P额＝_________(用U额、U、R0表示)。
B
0.65

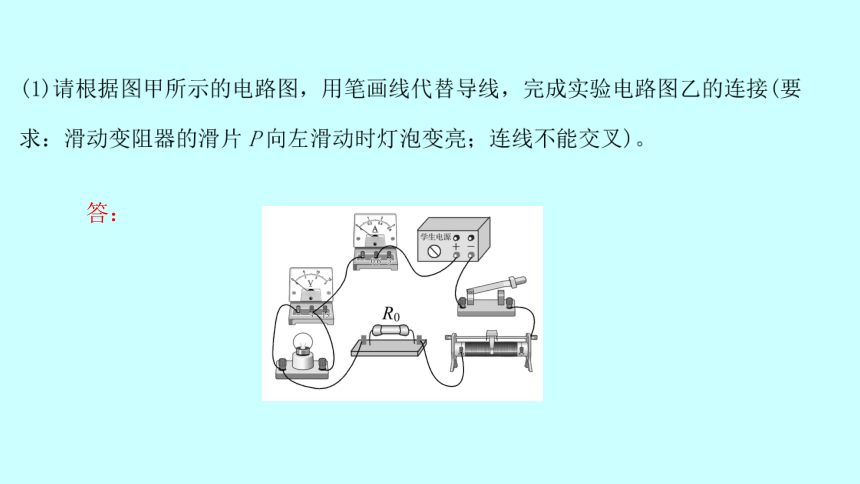

答：

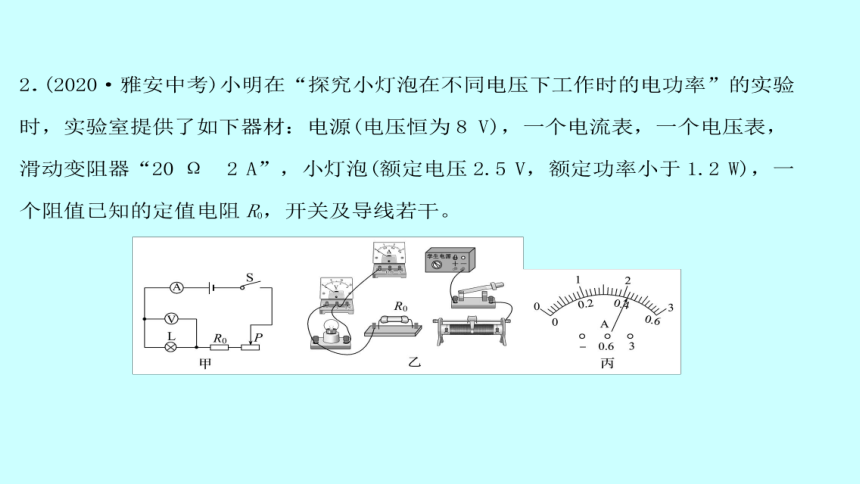

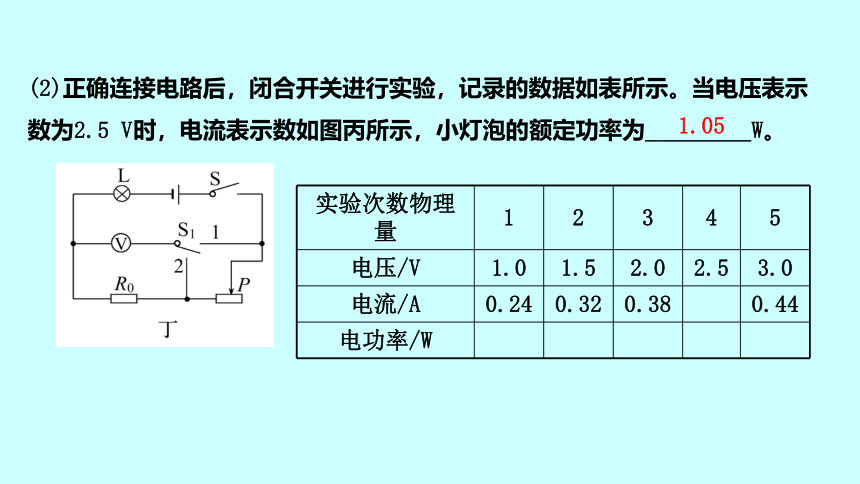

(2)正确连接电路后，闭合开关进行实验，记录的数据如表所示。当电压表示
数为2.5 V时，电流表示数如图丙所示，小灯泡的额定功率为_________W。
1.05
实验次数物理量 1 2 3 4 5
电压/V 1.0 1.5 2.0 2.5 3.0
电流/A 0.24 0.32 0.38 0.44
电功率/W
(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而
_________(选填“增大”“不变”或“减小”)，小灯泡的实际功率由_______
_______(选填“额定功率”“额定电压”或“实际电压”)决定。
(4)完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方
法，设计了如图丁所示的电路，所用电压表量程为“0～15 V”，请将以下实
验步骤补充完整。
增大
实际
电压
①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直
至电压表示数为________V ；
②滑动变阻器滑片不动，再将开关S1，拨至“2”读出电压表示数为U0；
③小灯泡的额定功率P额＝_________(用U额、U0、R0表示)。若步骤②中，在将
开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出
的小灯泡额定功率比真实值_________(选填“偏大”或“偏小”)。
5.5
偏小
【角度2】安阻法测电功率
3．(2020·十堰中考)如图是测量小灯泡额定电功率的实验，电源电压恒为6
V，小灯泡额定电压U额＝2.5 V，正常发光电阻约为10 Ω，有两个规格分别
为“10 Ω　2 A”、“50 Ω　1 A”的滑动变阻器。
(1)本实验应选择规格为_____________________的滑动变阻器，如图甲已有部
分电路连接好，请用笔画线代替导线，将电路连接完整。
“50 Ω 1 A”
(2)连接好电路后闭合开关，发现小灯泡发光，电流表有示数，电压表无示
数，可能是导线______(选填“a”“b”或“c”)断了。
(3)排除故障后，闭合开关，调节滑片P，当电压表示数为2.5 V时，电流表示
数如图乙，则小灯泡的额定功率为_________W。
(4)若电压表损坏，小明利用一个定值电阻R0和两个开关，设计了如图丙所示
的电路，并进行实验：
①只闭合开关S和S1，调节滑片P，使电流表示数为____________；
②保持滑片P位置不动，断开开关______，闭合其他开关，读出电流表示数为
I；③小灯泡的额定功率表达式为P额＝_______________(用题中物理量字母表
示)。
c
0.65
S1
4．(2021·宿迁质检)一只小灯泡的额定电压为2.5 V，正常发光时的电流约为0.3 A，小明想测量这个小灯泡的额定功率，实验室中有如下器材：电压表、电流表、开关、电源、滑动变阻器各1个，导线若干。
(1)请你用笔画线代替导线，将电路连接完整。
答：
(2)电路正确连接后，闭合开关，发现小灯泡不亮。电流表无示数，电压表有
示数，出现这一故障的原因可能是_______________。
(3)排除故障后，进行了三次测量，测量数据如表。当小灯泡正常发光时，电
流表示数如图乙所示，此时小灯泡的额定功率为_________W。
电压U/V 1 2.5 2.8
电流I/A 0.18 0.28
小灯泡开路
0.65
(4)小明设计了如图丙所示的电路，测出了额定电流为I额的小灯泡L的额定功
率。实验方案如下(电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻
器R2的最大阻值为R2)：
①只闭合开关S和S2，移动R1滑片，使电流表的示数为I额；
②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为
I额，保持滑动变阻器______的滑片位置不动，将另一个滑动变阻器滑片移到
最左端，此时电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流
表的示数为I2，则小灯泡额定功率的表达式为_______________(用I额、I1、I2、
R1、R2中的字母表示)。
R2
【角度3】等效替代法测电功率
5．(2020·咸宁中考)有一只小灯泡的铭牌上仅能看清“0.5 A”的字样，小强为了测量该小灯泡的额定功率，进行了如下实验。
(1)他连接了如图甲所示的电路，闭合开关后，
移动滑动变阻器的滑片，发现小灯泡不亮，电
流表的示数始终为零，电压表的示数接近3 V
保持不变，为了排除故障，接下来的操作合
理的是______(选填字母)；
A．拧紧开关两端的接线柱
B．拧紧小灯泡和它两端的接线柱
B
(2)他测量小灯泡额定功率的实验原理是__________(填公式)，图甲中_______
_____(填仪器名称)的量程选择不合理；
(3)排除故障后，正确连接电路。使小灯泡正常发光，电压表示数如图乙所示
为________V，小灯泡的额定功率为________W；
P＝UI
电流
表
2.4
1.2
(4)小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只已知额定
电流为I1的小灯泡的额定功率，请完成实验步骤：
①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为
______；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电
流表示数为I1，读出电阻箱的示数为R0；
③则小灯泡的额定功率表达式P额＝______(用字母表示)。
I1
