第二节　让电灯发光
第一课时　电路的组成及三种状态
探核心·思维养成

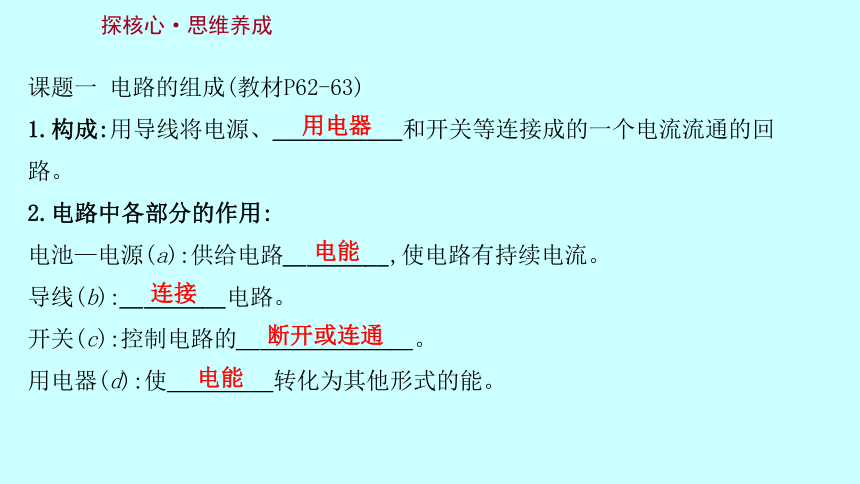

课题一 电路的组成(教材P62-63)
1.构成:用导线将电源、___________和开关等连接成的一个电流流通的回
路。
2.电路中各部分的作用:
电池—电源(a):供给电路_________,使电路有持续电流。
导线(b):_________电路。
开关(c):控制电路的_______________。
用电器(d):使_________转化为其他形式的能。
用电器
电能
连接
断开或连通
电能

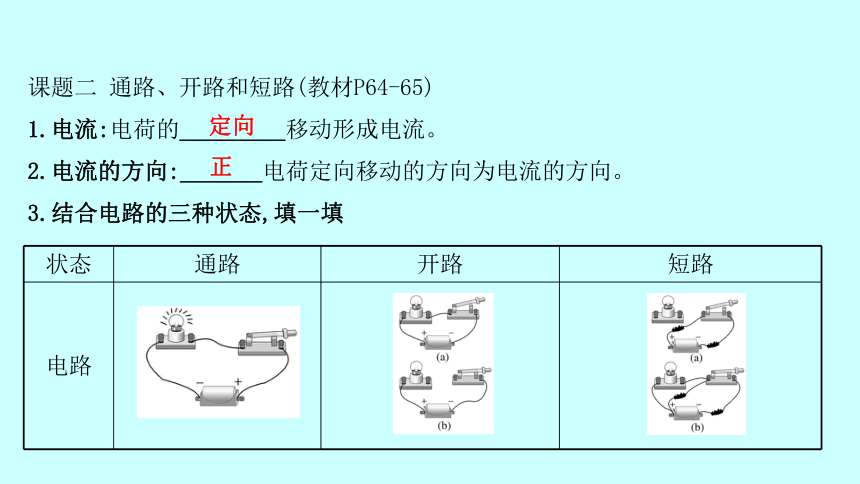

课题二 通路、开路和短路(教材P64-65)
1.电流:电荷的_________移动形成电流。
2.电流的方向:_______电荷定向移动的方向为电流的方向。
3.结合电路的三种状态,填一填
状态 通路 开路 短路
电路
定向
正

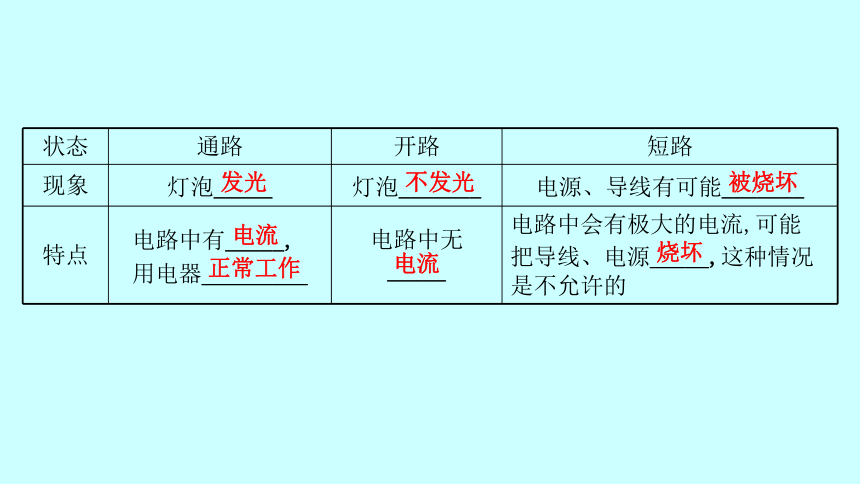

状态 通路 开路 短路
现象 灯泡_____ 灯泡_______ 电源、导线有可能_______
特点 电路中有_____,
用电器_________ 电路中无
_____ 电路中会有极大的电流,可能
把导线、电源_____,这种情况
是不允许的
发光
不发光
被烧坏
电流
正常工作
电流
烧坏
析典题·领悟技法
知识点一 电路的组成
【典题1】(2019·邵阳中考)随着生活水平的提高,人们外出旅游住宿宾馆司
空见惯。如图为某宾馆房间取电装置,房卡插入槽中后,房间内的电灯、电
视、空调等用电器才能工作,房卡的作用相当于房间电路的( )
A.总开关
B.电源
C.用电器
D.电能表
A

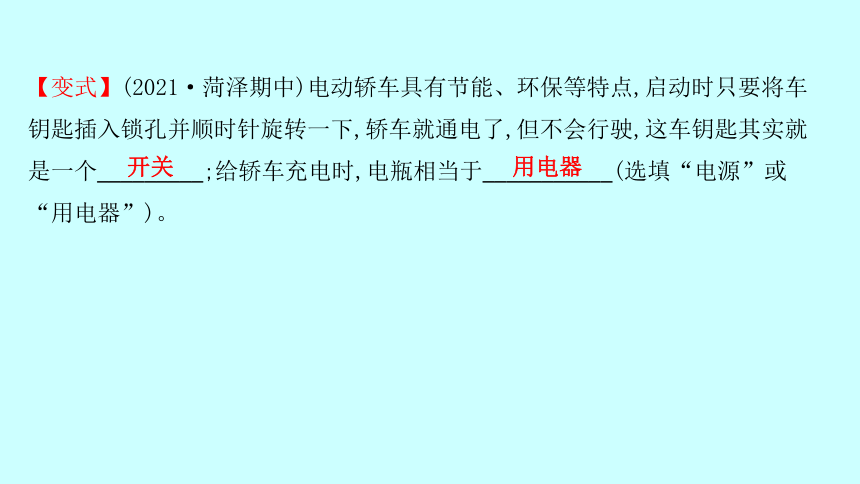

【变式】(2021·菏泽期中)电动轿车具有节能、环保等特点,启动时只要将车
钥匙插入锁孔并顺时针旋转一下,轿车就通电了,但不会行驶,这车钥匙其实就
是一个_________;给轿车充电时,电瓶相当于___________(选填“电源”或
“用电器”)。
开关
用电器
知识点二 通路、开路和短路

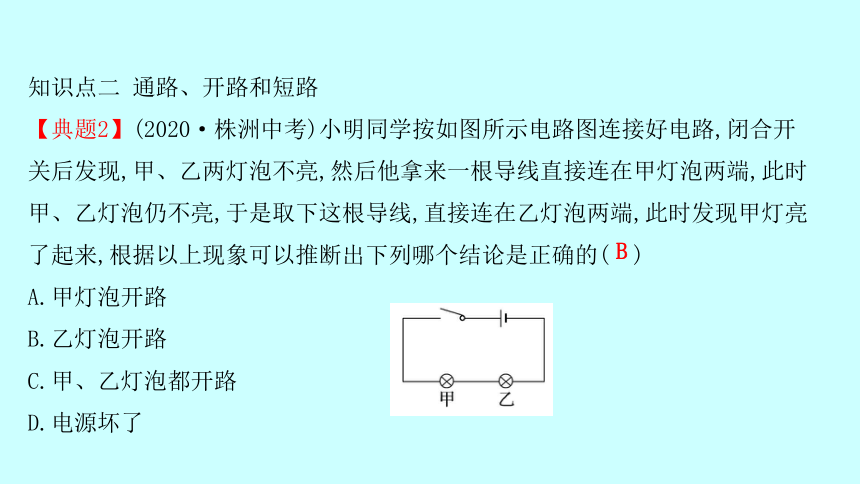

【典题2】(2020·株洲中考)小明同学按如图所示电路图连接好电路,闭合开
关后发现,甲、乙两灯泡不亮,然后他拿来一根导线直接连在甲灯泡两端,此时
甲、乙灯泡仍不亮,于是取下这根导线,直接连在乙灯泡两端,此时发现甲灯亮
了起来,根据以上现象可以推断出下列哪个结论是正确的( )
A.甲灯泡开路　　　　　　
B.乙灯泡开路
C.甲、乙灯泡都开路
D.电源坏了
B

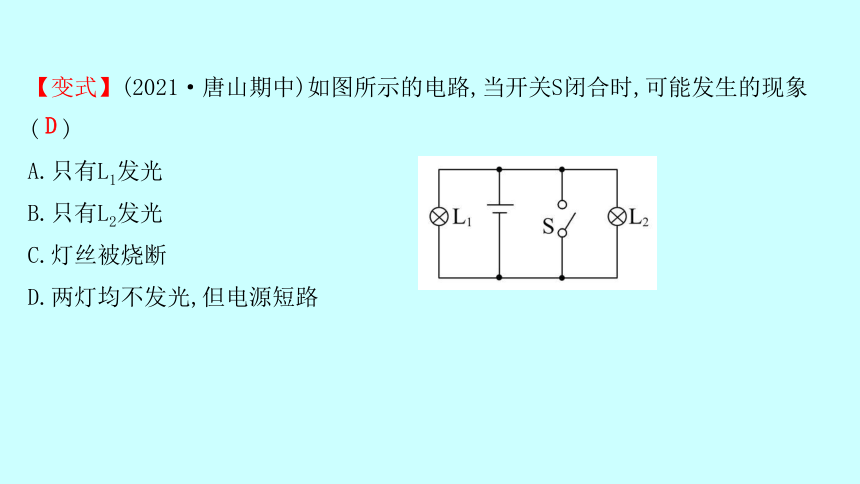

【变式】(2021·唐山期中)如图所示的电路,当开关S闭合时,可能发生的现象
( )
A.只有L1发光
B.只有L2发光
C.灯丝被烧断
D.两灯均不发光,但电源短路
D

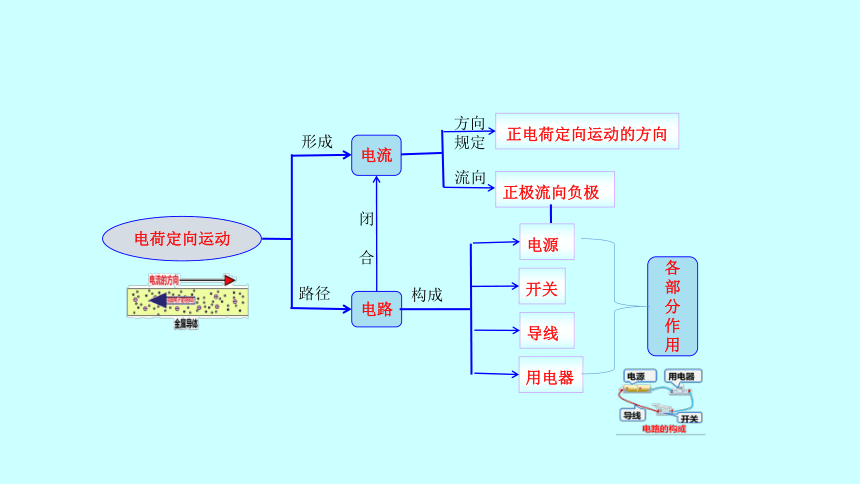

电流
电荷定向运动
正极流向负极
正电荷定向运动的方向
各部分作用
电路
形成
路径
闭
合
方向
规定
构成
流向
电源
用电器
导线
开关
电路
分
类
属
于
状态
用电器短路
要求
电源短路
开路
短路
通路
不允许
第二课时　电　路　图
探核心·思维养成
课题 电路图(教材P65、66)
1.电路图:用_______________表示电路连接的图。
2.认识常用的电路元件符号:
规定的符号
3.画电路图注意事项:
(1)要用_____________的符号。
(2)要_________、整齐。
统一规定
简洁
4.画一画:
如图,观察普通手电筒电路,辨别电池的正负极和各元件之间位置关系及连接
顺序。
(1)指出电源的正负极:①_________,②_________。
负极
正极
(2)画出手电筒电路的电路图。
答:
析典题·领悟技法
知识点一 根据实物图画电路图
【典题1】(2021·肇庆期中)根据如图甲所示的实物电路图,在图乙中的虚线框内画出相对应的电路图。
【技法点拨】
(1)电路图一般是方框图,画电路图的顺序:
(2)画电路图时的注意事项:
①所画符号与实物图一致;
②电路元件符号不要画在图形的拐弯处,电路元件合理分布在电路图中;
③导线要横平竖直,中间不可断开。
【变式】(2021 ·许昌期中)如图所示,请在线框内画出与实物图相对应的电路图。
知识点二 根据电路图连接实物图
【典题2】(2021·武威期中)根据如图甲所示的电路图,用笔画线表示导线,将图乙中的元件连接起来。
答:
【技法点拨】
连接实物图时的注意事项
(1)沿电流方向,依次连图,导线必须画到接线柱上。
(2)使用平滑曲线代替导线,导线之间不能交叉。
【变式】(2021·柳州期中)请根据电路图(如图所示),用笔画线代替导线把实物元件连接起来。注意:实物图导线不得交叉。
答:
