第十五章　探 究 电 路

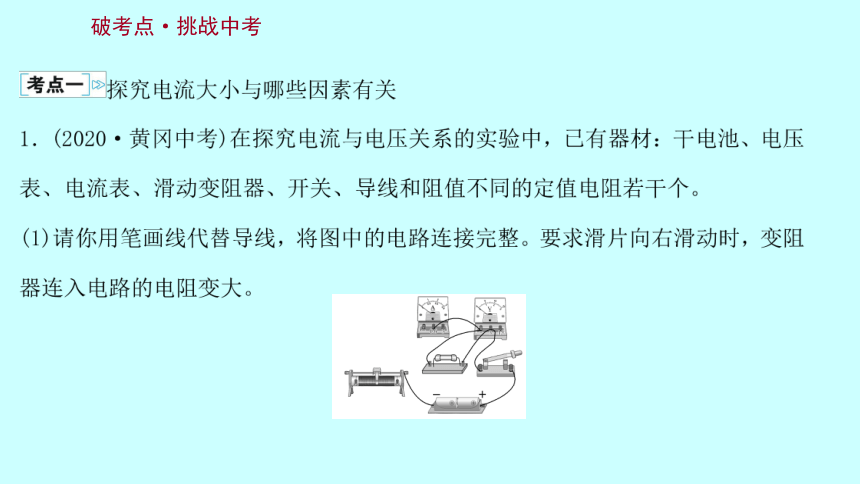

破考点·挑战中考

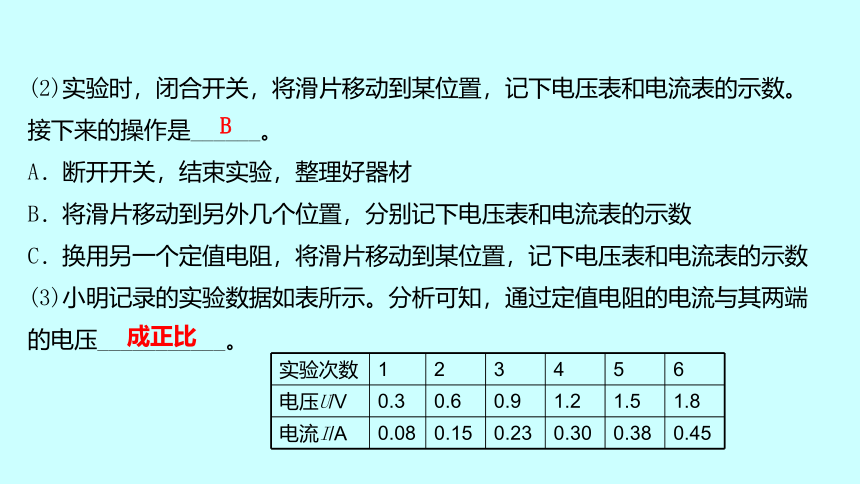

(2)实验时，闭合开关，将滑片移动到某位置，记下电压表和电流表的示数。
接下来的操作是______。
A．断开开关，结束实验，整理好器材
B．将滑片移动到另外几个位置，分别记下电压表和电流表的示数
C．换用另一个定值电阻，将滑片移动到某位置，记下电压表和电流表的示数
(3)小明记录的实验数据如表所示。分析可知，通过定值电阻的电流与其两端
的电压___________。
实验次数 1 2 3 4 5 6
电压U/V 0.3 0.6 0.9 1.2 1.5 1.8
电流I/A 0.08 0.15 0.23 0.30 0.38 0.45
B
成正比

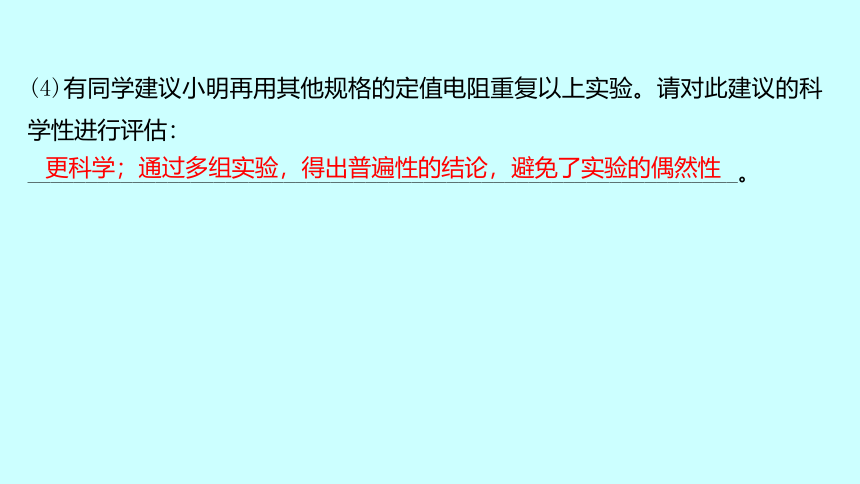

(4)有同学建议小明再用其他规格的定值电阻重复以上实验。请对此建议的科学性进行评估：
_____________________________________________________________。
更科学；通过多组实验，得出普遍性的结论，避免了实验的偶然性
B

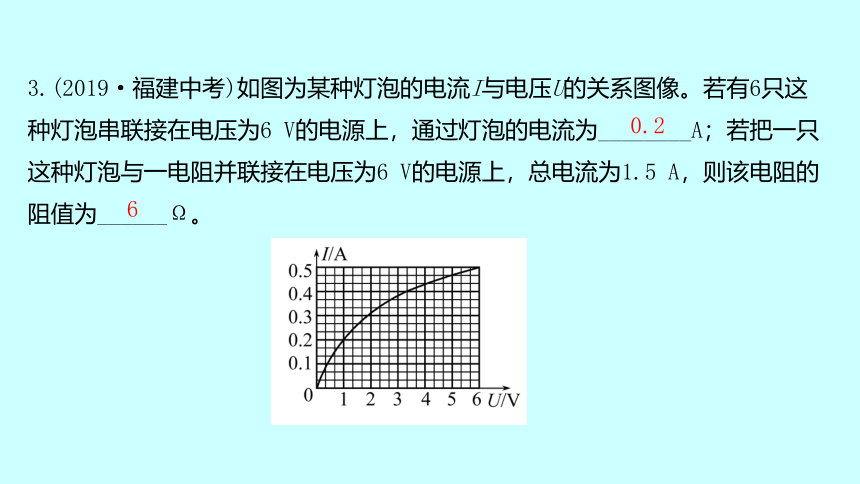

3.(2019·福建中考)如图为某种灯泡的电流I与电压U的关系图像。若有6只这
种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为________A；若把一只
这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A，则该电阻的
阻值为______Ω。
0.2
6
B
D
B
C
