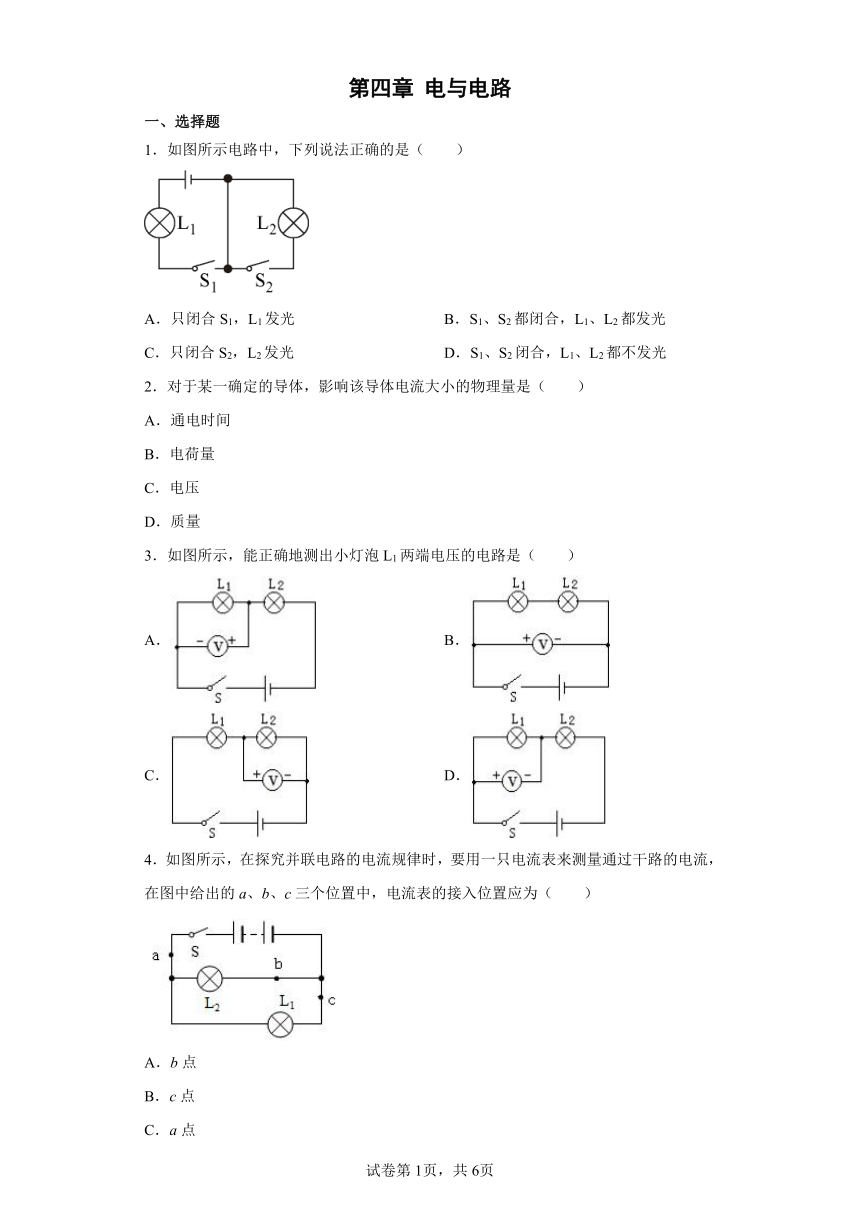

第4章 电与电路 提升练习（含答案）

电与电路
一、选择题
1．如图所示电路中，下列说法正确的是（　　）
A．只闭合S1，L1发光 B．S1、S2都闭合，L1、L2都发光
C．只闭合S2，L2发光 D．S1、S2闭合，L1、L2都不发光
2．对于某一确定的导体，影响该导体电流大小的物理量是（　　）
A．通电时间
B．电荷量
C．电压
D．质量
3．如图所示，能正确地测出小灯泡L1两端电压的电路是（　　）
A． B．
C． D．
4．如图所示，在探究并联电路的电流规律时，要用一只电流表来测量通过干路的电流，在图中给出的a、b、c三个位置中，电流表的接入位置应为（　　）
A．b点
B．c点
C．a点

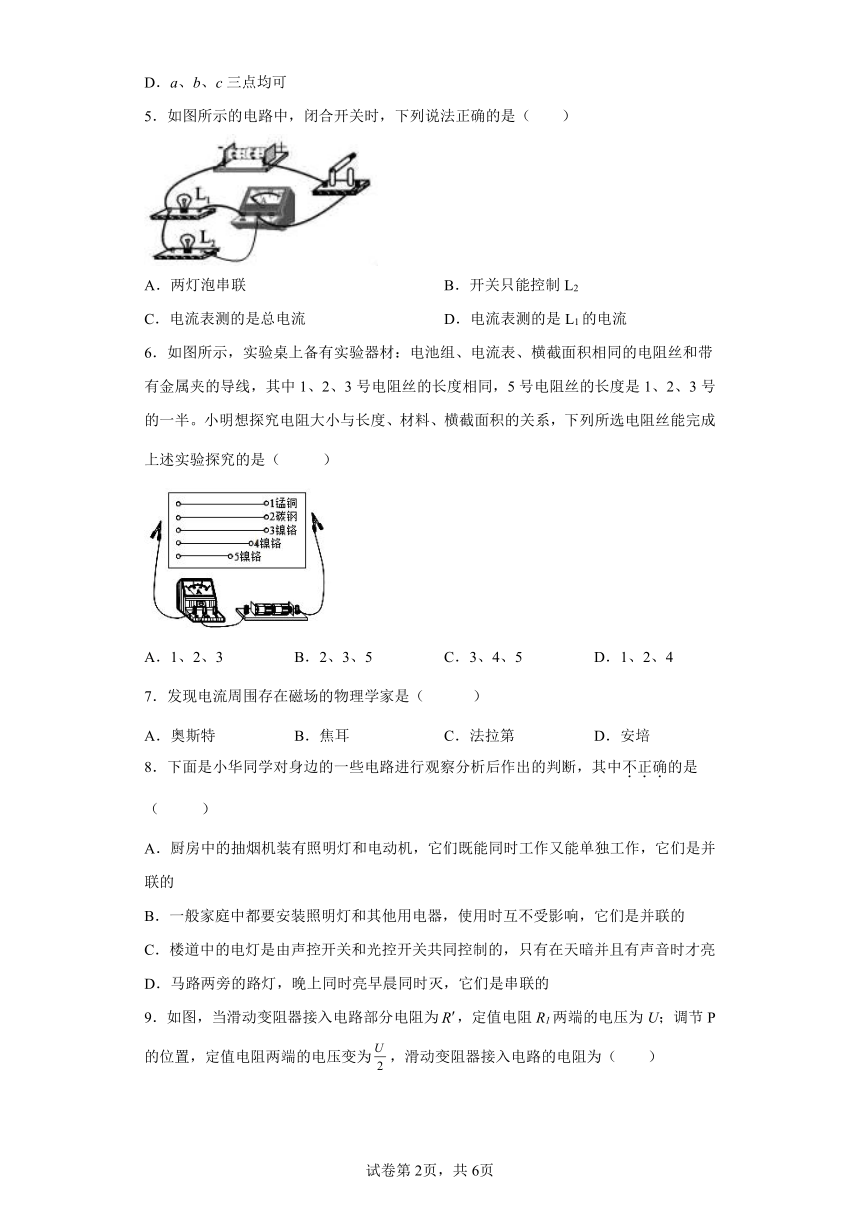

D．a、b、c三点均可
5．如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两灯泡串联 B．开关只能控制L2
C．电流表测的是总电流 D．电流表测的是L1的电流
6．如图所示，实验桌上备有实验器材：电池组、电流表、横截面积相同的电阻丝和带有金属夹的导线，其中1、2、3号电阻丝的长度相同，5号电阻丝的长度是1、2、3号的一半。小明想探究电阻大小与长度、材料、横截面积的关系，下列所选电阻丝能完成上述实验探究的是（ ）
A．1、2、3 B．2、3、5 C．3、4、5 D．1、2、4
7．发现电流周围存在磁场的物理学家是（ ）
A．奥斯特 B．焦耳 C．法拉第 D．安培
8．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（ ）
A．厨房中的抽烟机装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．一般家庭中都要安装照明灯和其他用电器，使用时互不受影响，它们是并联的
C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才亮
D．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的

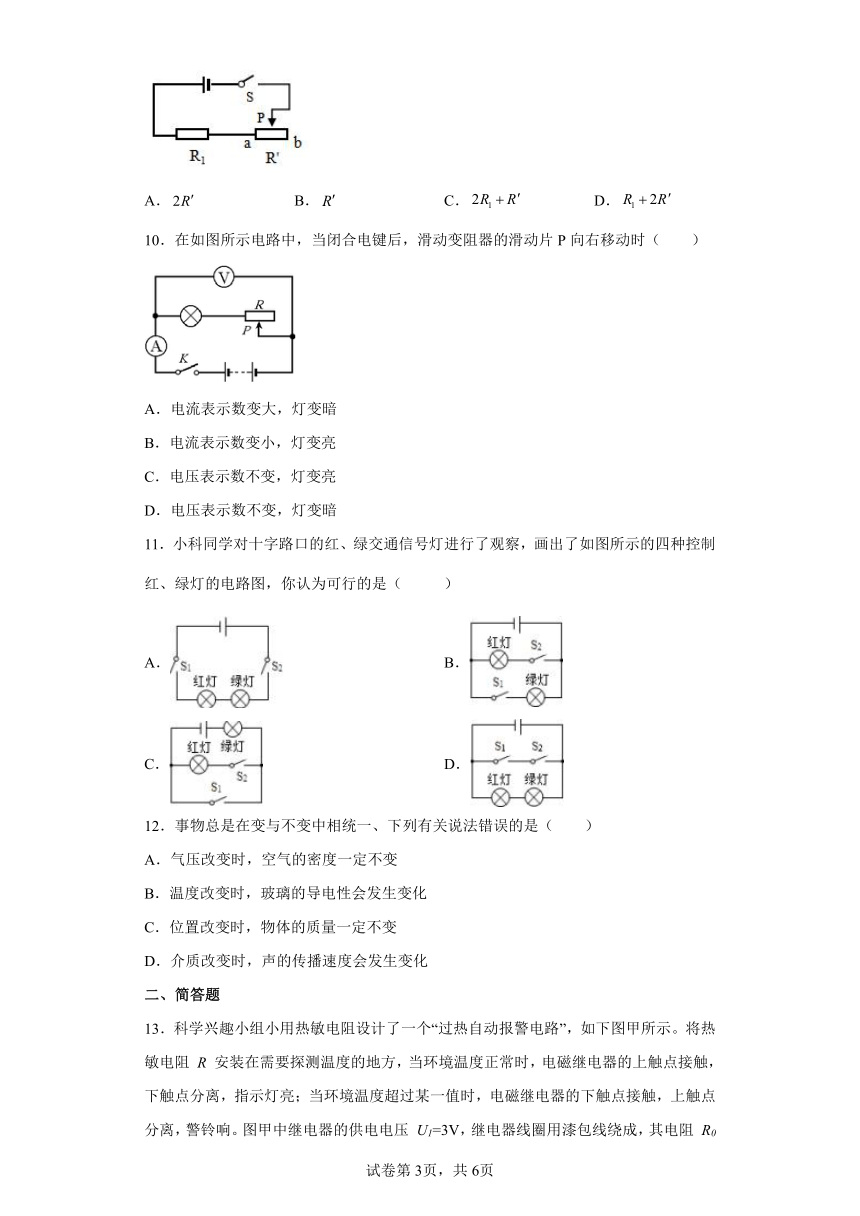

9．如图，当滑动变阻器接入电路部分电阻为，定值电阻R1两端的电压为U；调节P的位置，定值电阻两端的电压变为，滑动变阻器接入电路的电阻为（　　）
A． B． C． D．
10．在如图所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（　　）
A．电流表示数变大，灯变暗
B．电流表示数变小，灯变亮
C．电压表示数不变，灯变亮
D．电压表示数不变，灯变暗
11．小科同学对十字路口的红、绿交通信号灯进行了观察，画出了如图所示的四种控制红、绿灯的电路图，你认为可行的是（ ）
A． B．
C． D．
12．事物总是在变与不变中相统一、下列有关说法错误的是（　　）
A．气压改变时，空气的密度一定不变
B．温度改变时，玻璃的导电性会发生变化
C．位置改变时，物体的质量一定不变
D．介质改变时，声的传播速度会发生变化
二、简答题
13．科学兴趣小组小用热敏电阻设计了一个“过热自动报警电路”，如下图甲所示。将热敏电阻 R 安装在需要探测温度的地方，当环境温度正常时，电磁继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，电磁继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压 U1=3V，继电器线圈用漆包线绕成，其电阻 R0 为 30Ω。当线圈中的电流大于等于 50mA 时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图象。
(1)图甲中警铃的接线柱 C 应与接线柱_________相连（填“A”或“B”）。
(2)当环境温度升高时，电磁继电器的磁性将_________（填“增大”、“减小”或“不变”）。
(3)试计算当环境温度高于多少摄氏度时，警铃报警_____________。
14．在下图1所示的电路中，电源电压保持6伏不变，R1的阻值为10欧。闭合开关S，电压表的示数如下图2所示。
（1）求通过电阻R1的电流；
（2）求电阻R2的阻值；
（3）现有阻值分别为2欧、10欧、50欧、100欧的四个定值电阻，请选择其中一个定值电阻替换电路中的电阻R2，要求：电压表选择合适的量程后，闭合开关S，能使电压表指针偏离零刻度线的角度是原来的一半。请判断：所提供的四个定值电阻是否有符合要求的电阻，若有符合，请具体说明是哪些电阻，并指出电压表所选用的量程；若不符合，请说明理由。
三、探究题
15．随着生活条件的改善，人们更加注意家居环境的美化，如图所示甲是带有水温调节功能的家庭水族箱。该水族箱的鱼缸水温调节器工作原理如图乙所示：其中R1为阻值可调的电热丝，R2为定值电热丝，R2=400欧，开关S2为单刀双掷开关，不考虑温度对电阻的影响。试问：

（1）如图乙所示可知：当开关S1闭合，S2接b时，电路处于________状态（填“保温”或“加热”）；
（2）当开关S1闭合，S2接a时，若电路消耗功率P=48.4W，则电热丝R1连入电路的阻值应为多少 ____
（3）当电路处于保温状态时，调节滑片得到R1功率随电路中电流变化的图象如图丙所示，求R1接入电阻最大时R1的功率为多少 ______________
四、填空题
16．保险丝a、作用：__________________；
b、材料特点：_________________；
c、熔丝熔断的原因：___________。
d、选择：要使熔丝的额定电流_____________电路中的最大正常工作电流；
17．在如图示数的电路中，电源电压保持不变。开关S闭合后，滑片P在滑动变阻器R2的某两点之间滑动的过程中，电流表的示数变化范围是1A﹣2A，电压表的示数变化范围是4V﹣8V.则定值电阻R1=________Ω，电源电压U=________V。
18．在如图所示电路中，电源电压恒为3伏，两个小灯泡的电阻分别为R1=2欧，R2=4欧。试回答：
（1）图中，若用导线连接D和E两接线柱，闭合开关，此时电流表的示数为多少安 _________
（2）图中，若不改动其它导线，只增加两根导线使灯L1、L2并联，则需用两根导线分别连接_____接线柱（用字母表示），再闭合开关，此时电流表的示数为多少安 ____
19．在研究物质的导电性实验中，老师要同学们设计电路，小明设计了如图甲电路，很快测定出铜丝、不锈钢直尺能导电，是导体：塑料三角板、干木头不能导电，是绝缘体。但在测量铅笔芯和河水时小灯泡不亮，同学们质疑，后来改进设计了如图乙的方法，证实铅笔芯和河水都是______。小明又想对甲图进行改进，直接用电流表替换小灯泡，在组内讨论时，大家都反对，这是因为______。
20．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变，体重显示表是由电流表改装而成，定值电阻 R0 起保护电路作用，其电阻值为 10Ω，在人体秤上不施加力时滑片 P 在电阻 R 的最上端，施加的力最大时滑片P 移至电阻 R 的最下端，该人体秤测量范围 0～100kg，电路中电流变化范围 0.1～0.6A，则电源电压为_____V，滑动变阻器的最大值为 _____Ω。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
2．C
3．D
4．C
5．D
6．B
7．A
8．D
9．D
10．D
11．B
12．A
13． B 增大 t≥ 80℃
14．（1）0.2A （2）20Ω （3）有符合的电阻，分别为2欧或50欧
15． 加热 600Ω 10W
16． 当电路中电流过大时，保险丝会自动熔断 电阻率大、熔点较低 流在超过保险丝的额定电流时，会发热熔断 等于或稍大于
17． 4 12
18． 0.5A AD和BE 2.25A
19． 导体 电流表接在电路中相当于导体，当待测物体的阻值太小时，电流表会被烧坏，甚至发生电源短路现象，损坏电源
20． 6 50
