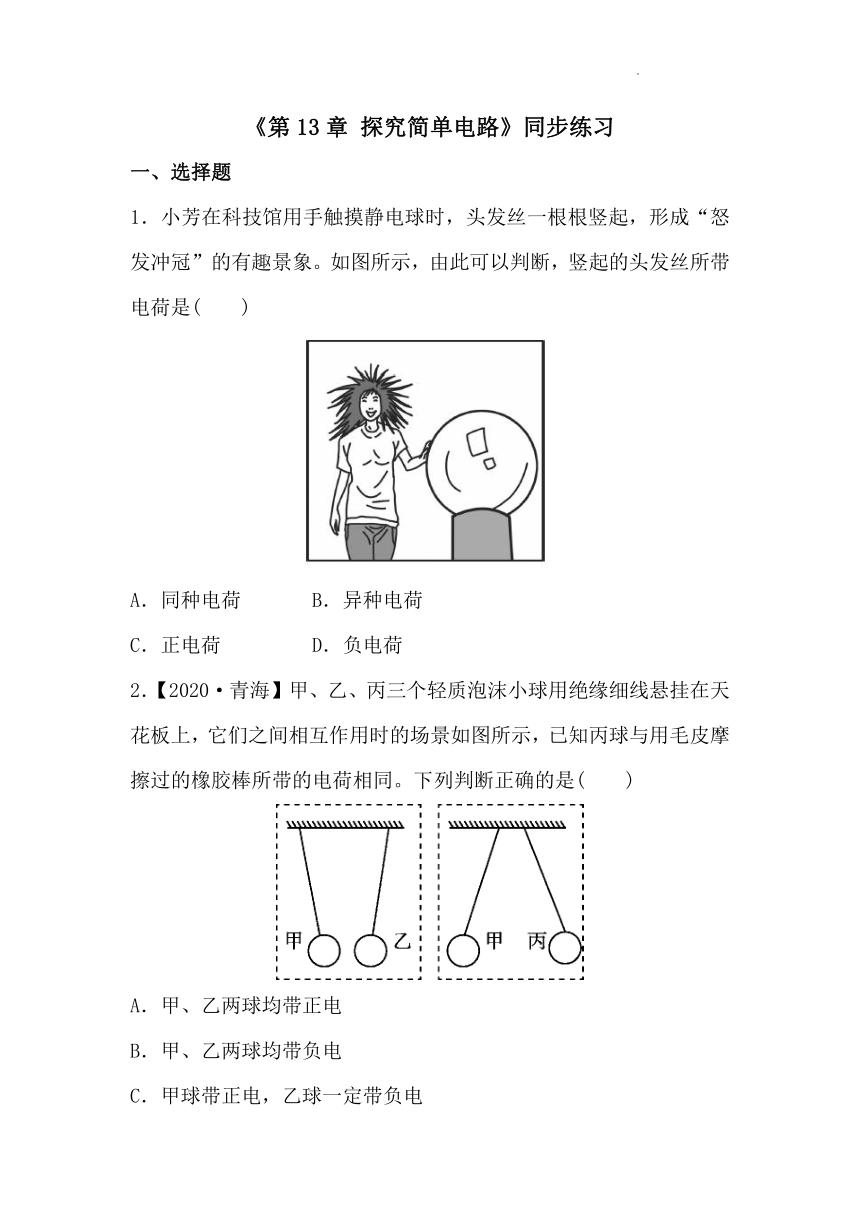

《第13章 探究简单电路》同步练习
一、选择题
1.小芳在科技馆用手触摸静电球时,头发丝一根根竖起,形成“怒发冲冠”的有趣景象。如图所示,由此可以判断,竖起的头发丝所带电荷是( )
A.同种电荷 B.异种电荷
C.正电荷 D.负电荷
2.【2020·青海】甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上,它们之间相互作用时的场景如图所示,已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同。下列判断正确的是( )
A.甲、乙两球均带正电
B.甲、乙两球均带负电
C.甲球带正电,乙球一定带负电
D.甲球带负电,乙球可能不带电

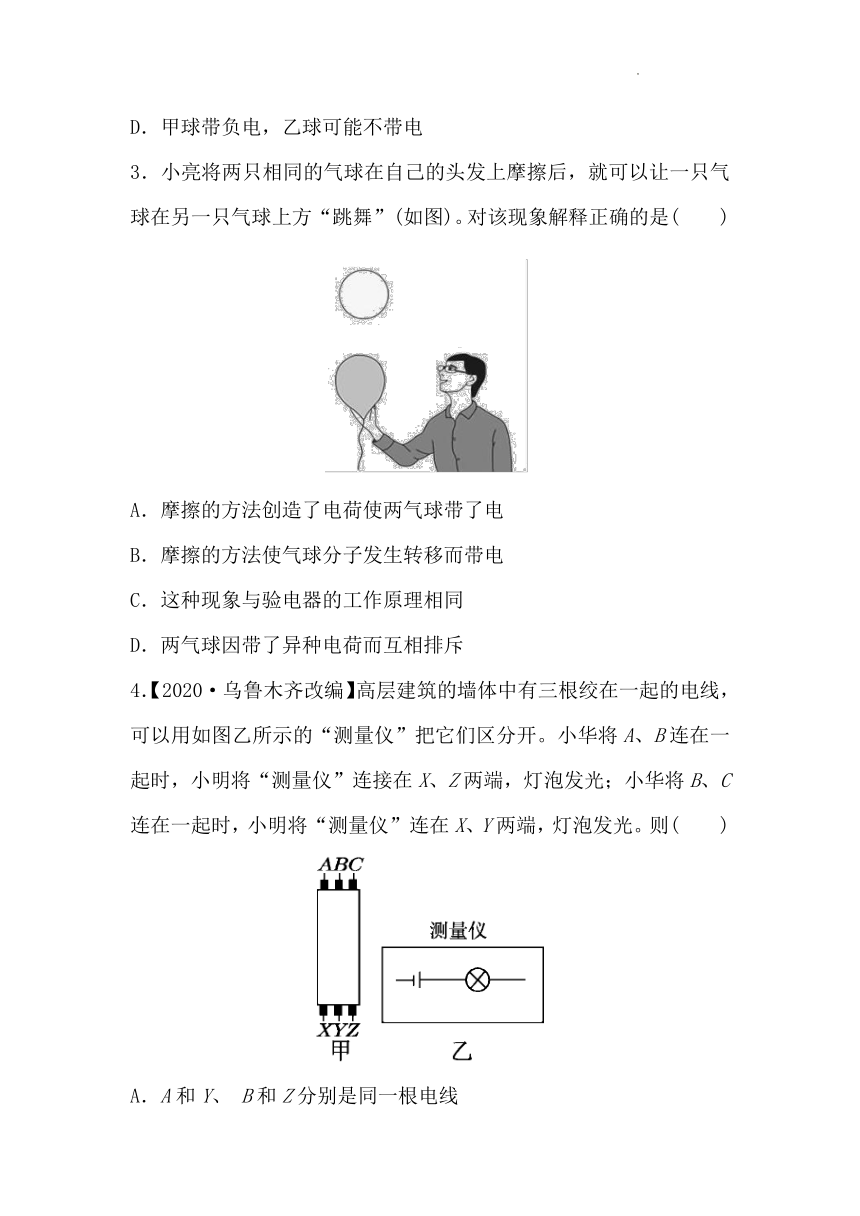

3.小亮将两只相同的气球在自己的头发上摩擦后,就可以让一只气球在另一只气球上方“跳舞”(如图)。对该现象解释正确的是( )
A.摩擦的方法创造了电荷使两气球带了电
B.摩擦的方法使气球分子发生转移而带电
C.这种现象与验电器的工作原理相同
D.两气球因带了异种电荷而互相排斥
4.【2020·乌鲁木齐改编】高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时,小明将“测量仪”连接在X、Z两端,灯泡发光;小华将B、C连在一起时,小明将“测量仪”连在X、Y两端,灯泡发光。则( )
A.A和Y、 B和Z分别是同一根电线
B.B和Z、 C和Y分别是同一根电线
C.A和Y、 B和X分别是同一根电线
D.B和X、 C和Y分别是同一根电线

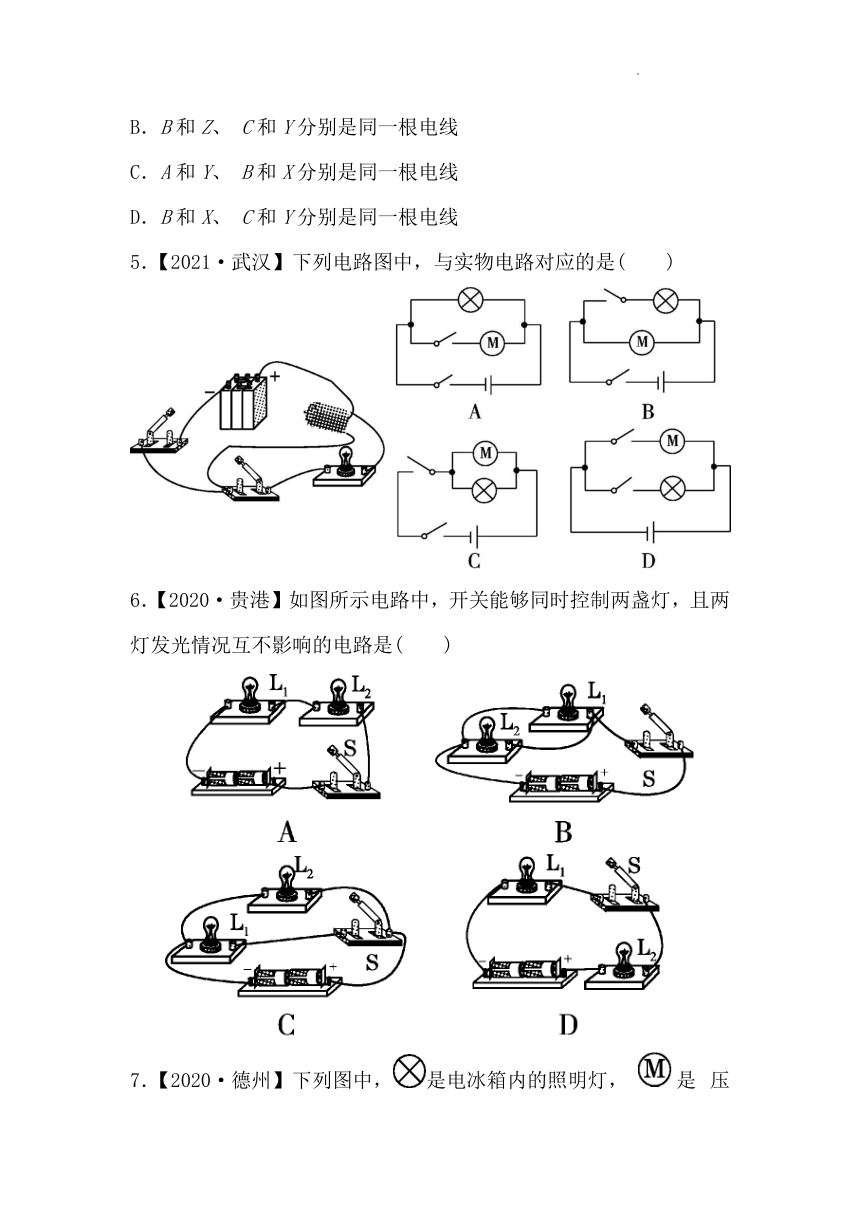

5.【2021·武汉】下列电路图中,与实物电路对应的是( )
6.【2020·贵港】如图所示电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是( )
7.【2020·德州】下列图中,是电冰箱内的照明灯, 是压缩机,能正确表示电冰箱简化电路图的是( )
8.【2020·绥化】下列电路图中正确的是( )
9.【2020·鄂州】如图所示,下列电路图中与实物图一致的是( )

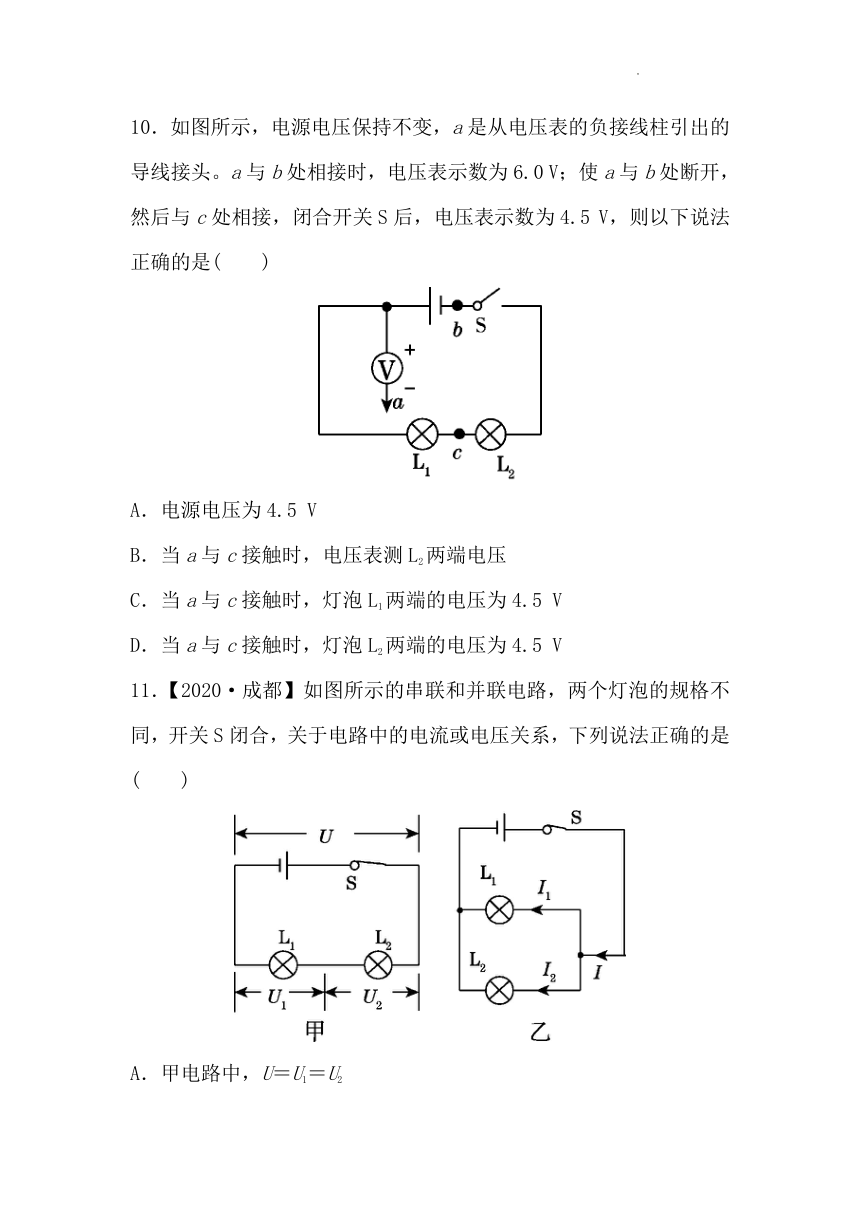

10.如图所示,电源电压保持不变,a是从电压表的负接线柱引出的导线接头。a与b处相接时,电压表示数为6.0 V;使a与b处断开,然后与c处相接,闭合开关S后,电压表示数为4.5 V,则以下说法正确的是( )
A.电源电压为4.5 V
B.当a与c接触时,电压表测L2两端电压
C.当a与c接触时,灯泡L1两端的电压为4.5 V
D.当a与c接触时,灯泡L2两端的电压为4.5 V
11.【2020·成都】如图所示的串联和并联电路,两个灯泡的规格不同,开关S闭合,关于电路中的电流或电压关系,下列说法正确的是( )
A.甲电路中,U=U1=U2
B.甲电路中,U>U1=U2
C.乙电路中,I=I1+I2
D.乙电路中,I>I1=I2
12.小强同学在探究串联电路电流规律的实验中,按如下图连接好了电路,闭合开关S后,观察实验,两灯均不发光。为检测出电路故障,他做了以下操作:将电压表接到b、c两点,观察电压表、电流表均无示数;将电压表接到a、b两点,观察电压表有明显示数,而电流表示数几乎为零。则电路故障可能是( )
A.灯L2断路 B.灯L2短路
C.电流表烧坏了 D.灯L1断路
13.小明同学按照如图所示的电路研究“串联电路中电流、电压的特点”,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有示数。则故障原因可能是( )
A.L1断路 B.L1短路
C.L2断路 D.L2短路
二、综合题
14.如图所示的电路中,要使灯泡L1和灯泡L2组成串联电路,应将开关S1断开,开关S2闭合,开关S3________;要使灯泡L1和灯泡L2组成并联电路,应将开关S1闭合,开关S2断开,开关S3________;如果将开关S1断开,开关S2和开关S3都闭合,则只有一个灯泡发光,发光的灯泡是________。
15.定时炸弹的引爆装置如图所示,起爆前定时开关S是闭合的,当设定的起爆时间一到,定时开关S会自动断开。为使引爆装置停止工作,拆弹专家应在图中________(填“a”或“b”) 处剪断导线。拆除前起爆器上________(填“有”或“没有”)电流通过。
16.如图所示,现有一个电池组、两个开关、两盏电灯和电流表、电压表各一只,要求:只闭合S1时L1亮,再闭合S2时L1、L2都亮,再断开S1时L1、L2均不亮,电流表测通过L1的电流,电压表测L2两端的电压。请你根据要求画出电路图,再连接好实物电路图。
17.小李和小乐按照课本要求探究并联电路中电流的关系,他们设计的电路图如图甲所示。
(1)在使用电流表测电流的实验中,小李试触时电流表的指针向着没有刻度的一侧偏转,如图乙所示,根据你的分析,你认为原因可能是_____________________。
(2)在实验过程中他们连接了如图丙所示的电路,该电路存在的问题是_______________。
(3)请在图丙上只改动一根导线,符合L1、L2并联,电流表A1测干路电流,A2测灯L2的电流,开关控制所有用电器。(要求:在需要改动的导线上画“×”,用笔将改动后的导线画出,导线不许交叉)
(4)他们改正错误后把电流表分别接入到电路中的A、B、C处,测出它们的电流,见下表:
实验次数 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.10 0.12 0.22
2 0.22 0.24 0.46
3 0.26 0.30 0.56
通过对上面数据的分析,可以得出的结论是_______________________________________。在实验中可以采用__________________的方法改变A、B、C处电流的大小从而进行多次实验;多次测量的目的是____________________________________。
18.小红和小华使用同一规格的两个小灯泡完成“探究串联电路和并联电路电压的规律”的探究实验。
(1)他们利用如图甲所示的电路探究并联电路中电压的规律,开关S闭合后,发现电压表V1的示数比V2的示数要大些,请写出可能的两种原因:
①_________________________。
②________________________。
(2)接着他们利用图乙所示的电路探究串联电路中电压的规律,得到如表所示的数据。
电压表所接的位置 a、b两点 b、c两点 a、c两点
电压表示数/V 1.2 1.2 2.4
分析归纳时,他们总结了如下规律:
①串联电路中,电路两端的总电压等于各部分电路两端的电压之和。
②串联电路中,各部分电路两端的电压相等。
其中,结论__________并不是普遍规律。为避免出现这样的结果,实验中对使用的两个小灯泡的要求是________________。
19.小芳在“探究串联电路电压特点”的实验中,连接好了的实物电路图如图甲所示,请你协助完成:
(1)在方框内画出与图甲对应的电路图,并在电路图中标上L1、L2。
(2)在某次测量时,电压表的示数如图乙所示,此时灯L1两端的电压为________V。
(3)闭合开关后,小芳发现L1、L2均不发光,电压表有示数且大小接近3V,则电路中出现的故障可能是L1发生了________(填“短路”或“断路”)。
(4)排除故障后,小芳在测量了灯L1两端的电压后,断开开关,然后将导线AE的A端松开,接到D接线柱上,测量灯L2两端的电压,这一做法会造成_______________________________。
20.如图所示的电路中,闭合开关,电压表V1的示数是7.5 V,电压表V2的示数为9 V,若电源电压为12 V。求:
(1)L1两端的电压U1。
(2)L2两端的电压U2。
(3)L3两端的电压U3。
21.如图所示的电路中,当S、S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开,S、S2闭合时,电压表两极对调后示数为3 V。求:
(1)L1两端的电压。
(2)电源电压。
(3)当S、S1、S3闭合,S2断开时,电压表的示数为多少?
22.【模拟·岳阳】如图所示,电源电压保持不变。当S2、S3闭合,S1断开时,电压表示数为6 V。
(1)当S1、S3断开,S2闭合时,电压表示数为4 V,则L1两端的电压为多少伏?
(2)当S1、S3闭合,S2断开时,电流表A和A1的示数分别为0.5 A和0.2 A,则通过L2的电流为多少安?(要求画简化电路图)
参考答案
一、选择题
1.A 2.D 3.C 4.D 5.B
6.B 7.A 8.B 9.A 10.C
11.C 12.A 13.D
二、综合题
14.断开;闭合;L1
15.a;没有
16.解:如图所示。
17.(1)电流表正负接线柱接反
(2)A2、L2被短路
(3)如图所示。
(4)并联电路中,干路电流等于各支路电流之和;换灯泡或电源;避免偶然性,使实验结论更具有普遍性
18.(1)①两电压表所选用的量程不同
②某一个电压表没有校零
(2)②;不同规格
19.(1)如图所示。
(2)1.9
(3)断路
(4)电压表的正负接线柱接反
20.解:由电路图可知,L1、L2、L3串联,V1测L1、L2两端的电压之和,V2测L2、L3两端的电压之和,则U1+U2=7.5 V,U2+U3=9 V,U1+U2+U3=12 V,解得U1=3 V,U2=4.5 V,U3=4.5 V。
21.(1)解:当S、S1闭合,S2、S3断开时,两灯泡串联,电压表测L1两端的电压,所以U1=6 V。
(2)解:S1、S3断开,S、S2闭合时,两灯泡串联,电压表两极对调后,电压表测L2两端的电压,所以U2=3 V,电源的电压U=U1+U2=6 V+3 V=9 V。
(3)解:当S、S1、S3闭合,S2断开时,L2被短路,电路为L1的简单电路,电压表测电源的电压,所以此时电压表示数为9 V。
22.解:当S2、S3闭合,S1断开时,L1被短路,电路中只有L2,如下图1所示,电压表示数为6 V,即电源电压为6 V。
(1)当S1、S3断开,S2闭合时,两灯泡串联,电压表测L2的电压,如上图2所示,此时电压表示数为4 V,根据串联电路电压的规律,则L1两端的电压为U1=U-U2=6 V-4 V=2 V。
(2)当S1、S3闭合,S2断开时,两灯泡并联,如上图3所示,电流表A测总电流,电流表A1测通过L1的电流;根据并联电路电流的规律可得,通过L2的电流:I2=I-I1=0.5 A-0.2 A=0.3 A。
