第十五章 电功和电热 单元测试卷
一、单选题

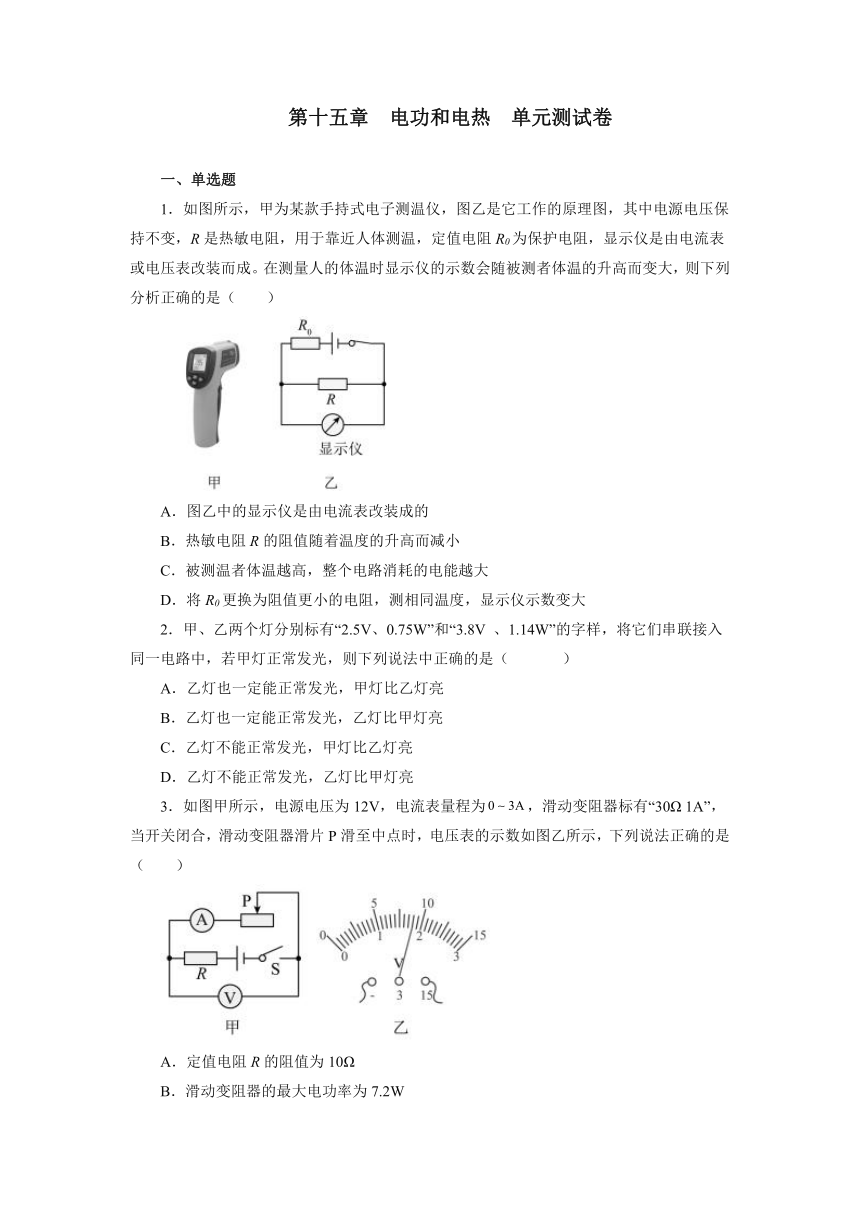

1．如图所示，甲为某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）
A．图乙中的显示仪是由电流表改装成的
B．热敏电阻R的阻值随着温度的升高而减小
C．被测温者体温越高，整个电路消耗的电能越大
D．将R0更换为阻值更小的电阻，测相同温度，显示仪示数变大
2．甲、乙两个灯分别标有“2.5V、0.75W”和“3.8V 、1.14W”的字样，将它们串联接入同一电路中，若甲灯正常发光，则下列说法中正确的是（ ）
A．乙灯也一定能正常发光，甲灯比乙灯亮
B．乙灯也一定能正常发光，乙灯比甲灯亮
C．乙灯不能正常发光，甲灯比乙灯亮
D．乙灯不能正常发光，乙灯比甲灯亮
3．如图甲所示，电源电压为12V，电流表量程为，滑动变阻器标有“30Ω 1A”，当开关闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法正确的是（　　）
A．定值电阻R的阻值为10Ω
B．滑动变阻器的最大电功率为7.2W
C．滑动变阻器可接入电路的阻值范围为
D．滑动变阻器滑片在中点时，定值电阻R在10s内产生的热量是162J

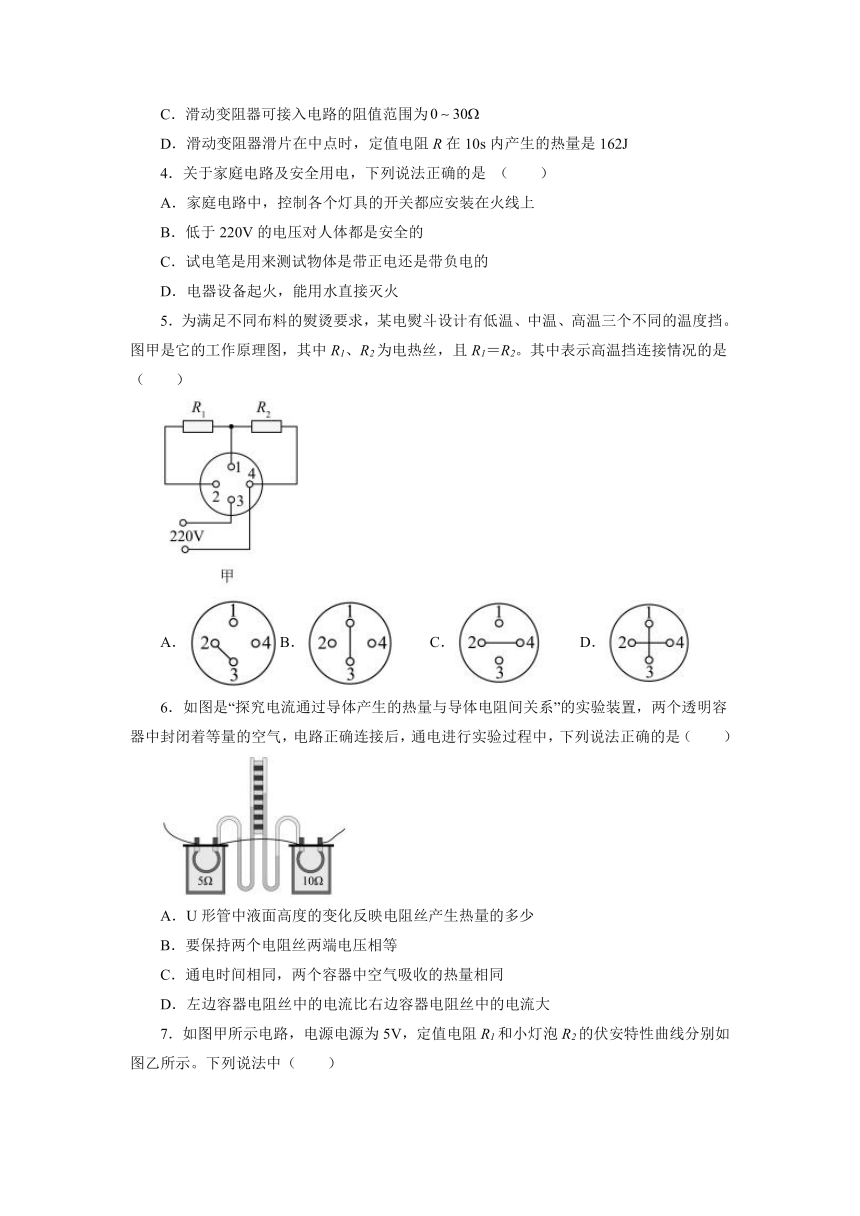

4．关于家庭电路及安全用电，下列说法正确的是 （　　）
A．家庭电路中，控制各个灯具的开关都应安装在火线上
B．低于220V的电压对人体都是安全的
C．试电笔是用来测试物体是带正电还是带负电的
D．电器设备起火，能用水直接灭火
5．为满足不同布料的熨烫要求，某电熨斗设计有低温、中温、高温三个不同的温度挡。图甲是它的工作原理图，其中R1、R2为电热丝，且R1＝R2。其中表示高温挡连接情况的是（　　）
A． B． C． D．
6．如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（　　）
A．U形管中液面高度的变化反映电阻丝产生热量的多少
B．要保持两个电阻丝两端电压相等
C．通电时间相同，两个容器中空气吸收的热量相同
D．左边容器电阻丝中的电流比右边容器电阻丝中的电流大

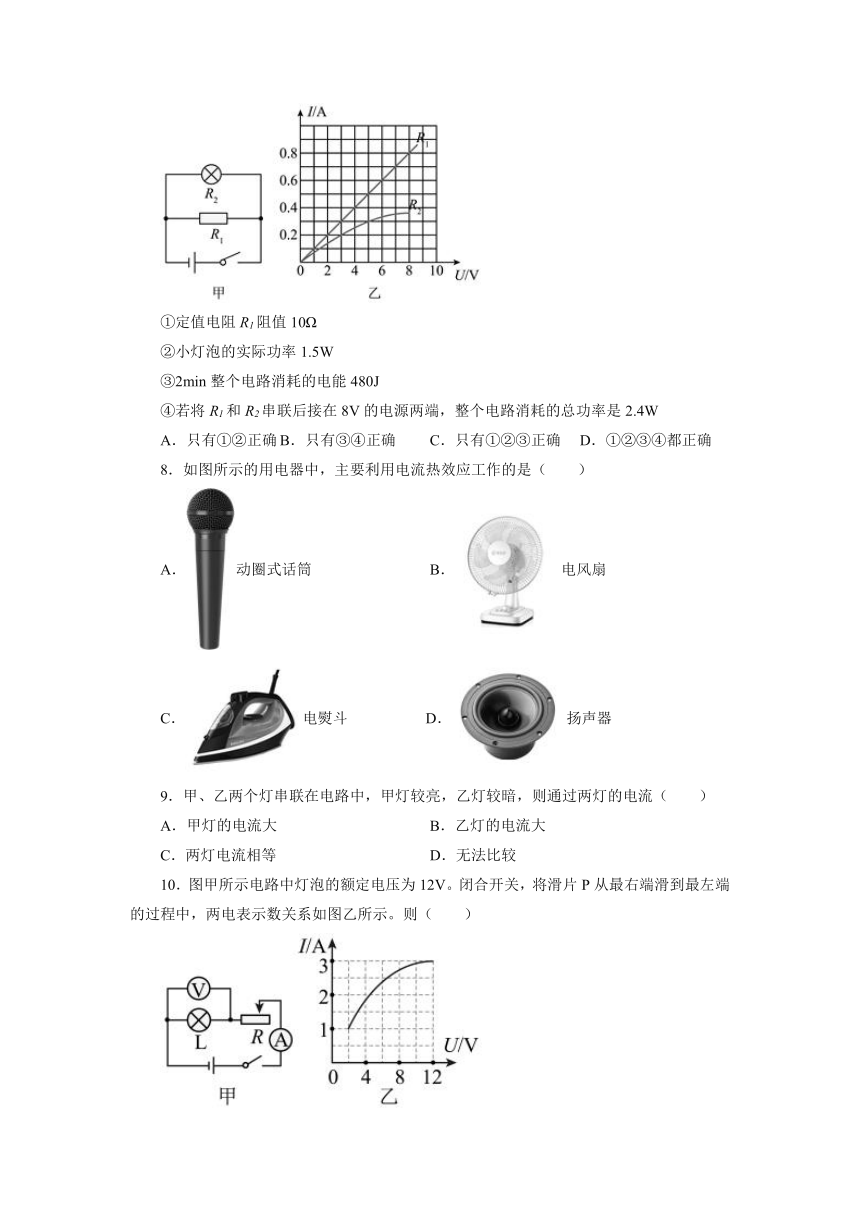

7．如图甲所示电路，电源电源为5V，定值电阻R1和小灯泡R2的伏安特性曲线分别如图乙所示。下列说法中（　　）
①定值电阻R1阻值10Ω
②小灯泡的实际功率1.5W
③2min整个电路消耗的电能480J
④若将R1和R2串联后接在8V的电源两端，整个电路消耗的总功率是2.4W
A．只有①②正确 B．只有③④正确 C．只有①②③正确 D．①②③④都正确
8．如图所示的用电器中，主要利用电流热效应工作的是（　　）
A．动圈式话筒 B．电风扇
C．电熨斗 D．扬声器
9．甲、乙两个灯串联在电路中，甲灯较亮，乙灯较暗，则通过两灯的电流（　　）
A．甲灯的电流大 B．乙灯的电流大
C．两灯电流相等 D．无法比较
10．图甲所示电路中灯泡的额定电压为12V。闭合开关，将滑片P从最右端滑到最左端的过程中，两电表示数关系如图乙所示。则（　　）
A．灯泡的额定功率为12W B．滑动变阻器的最大阻值为10Ω
C．电路的最小总功率为2W D．灯泡正常发光时的电阻为2Ω

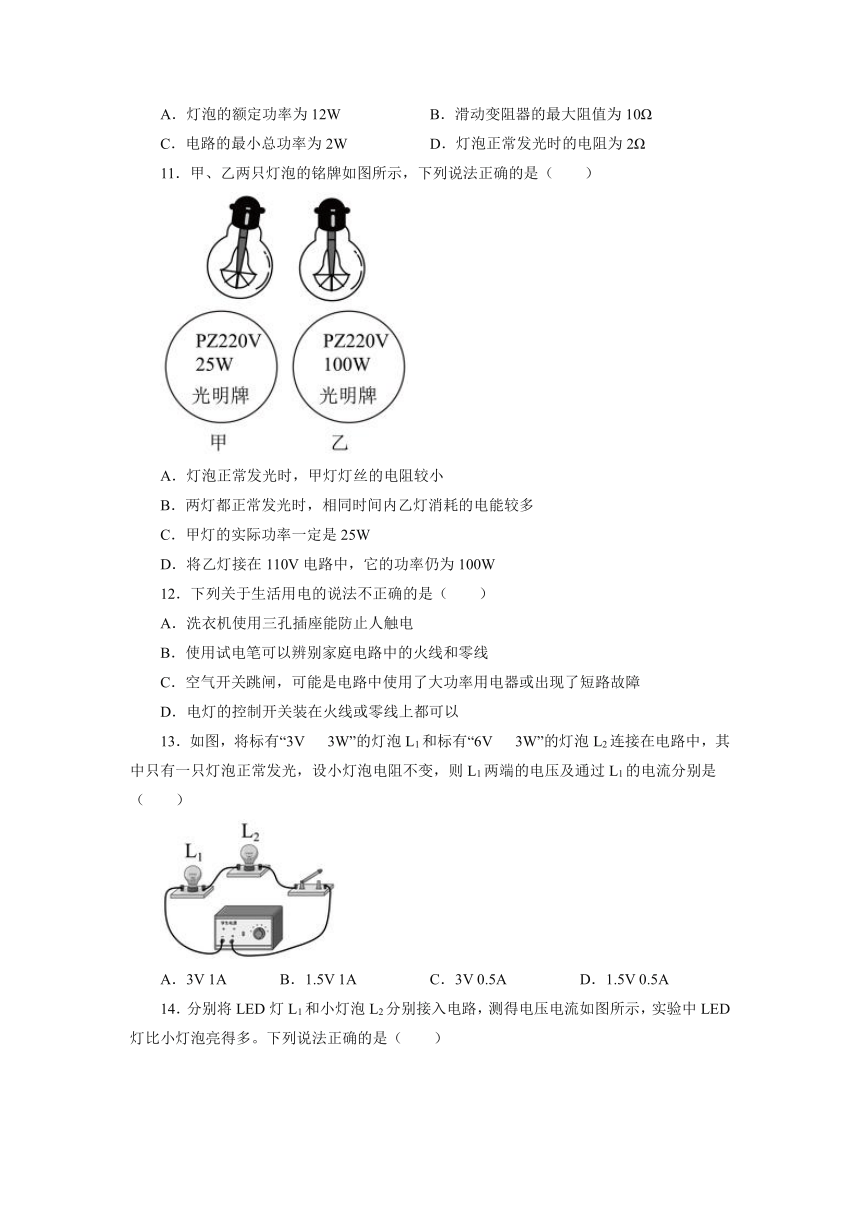

11．甲、乙两只灯泡的铭牌如图所示，下列说法正确的是（　　）
A．灯泡正常发光时，甲灯灯丝的电阻较小
B．两灯都正常发光时，相同时间内乙灯消耗的电能较多
C．甲灯的实际功率一定是25W
D．将乙灯接在110V电路中，它的功率仍为100W
12．下列关于生活用电的说法不正确的是（　　）
A．洗衣机使用三孔插座能防止人触电
B．使用试电笔可以辨别家庭电路中的火线和零线
C．空气开关跳闸，可能是电路中使用了大功率用电器或出现了短路故障
D．电灯的控制开关装在火线或零线上都可以
13．如图，将标有“3V 3W”的灯泡L1和标有“6V 3W”的灯泡L2连接在电路中，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是（　　）
A．3V 1A B．1.5V 1A C．3V 0.5A D．1.5V 0.5A

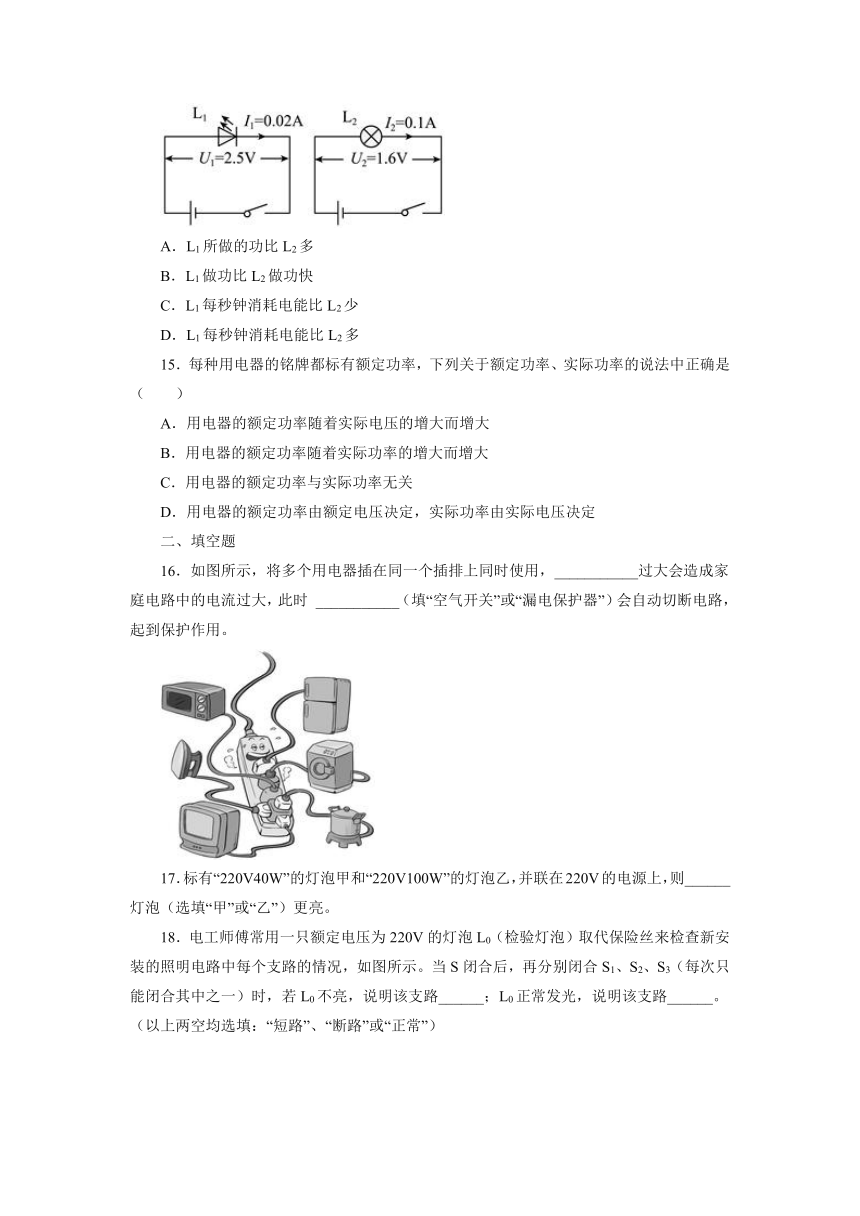

14．分别将LED灯L1和小灯泡L2分别接入电路，测得电压电流如图所示，实验中LED灯比小灯泡亮得多。下列说法正确的是（　　）
A．L1所做的功比L2多
B．L1做功比L2做功快
C．L1每秒钟消耗电能比L2少
D．L1每秒钟消耗电能比L2多
15．每种用电器的铭牌都标有额定功率，下列关于额定功率、实际功率的说法中正确是（　　）
A．用电器的额定功率随着实际电压的增大而增大
B．用电器的额定功率随着实际功率的增大而增大
C．用电器的额定功率与实际功率无关
D．用电器的额定功率由额定电压决定，实际功率由实际电压决定
二、填空题
16．如图所示，将多个用电器插在同一个插排上同时使用，___________过大会造成家庭电路中的电流过大，此时 ___________（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。
17．标有“220V40W”的灯泡甲和“220V100W”的灯泡乙，并联在220V的电源上，则______灯泡（选填“甲”或“乙”）更亮。
18．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，若L0不亮，说明该支路______；L0正常发光，说明该支路______。（以上两空均选填：“短路”、“断路”或“正常”）
19．如图是电热饮水机电路原理图，已知R1=100 Ω，R2=20 Ω，当开关S1、S2闭合时，饮水机处于_____状态（选填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____。
20．把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，两灯消耗的实际总功率为 ___________W。
21．如图所示的迷你小风扇，其核心部件为一个小电动机，从产品说明书得知，小风扇的规格为“6V 3W”，电动机线圈阻值为1Ω。则小风扇正常工作1min消耗的电能为______J；电动机线圈1min产生的热量为______J。
22．如图甲所示的电路中，L1两端的电压为U1=3.7V，L2两端的电压如图乙所示，则电源电压U=______V；若电流表示数为0.2A，灯L2的功率为______W。
23．如图是一台饮水机的工作原理电路图。S是一个温控开关，R1为电加热管，且R2 =4R1。已知加热时加热管的功率为900W（不考虑温度对电阻的影响，且不计红、绿指示灯的阻值），则当饮水机处于加热状态时，______（选填“红”“绿”）灯亮，保温10min时加热管R1产生的热量为______J。
24．小明家中的电能表如图所示，从表盘信息可知，小明家接入的用电器总功率不能超过______W。当家里只有微波炉工作时，电能表在1min内转40转，该微波炉的功率为______W。
25．如图所示，电路中画“×”处表示断路之处，开关断开后，用测电笔测试电路中A、B、C三点，测电笔氖管会发光的是______点。
26．一些火灾因线路故障而引起，当线路连接处接触不良时，该处的阻值将变大，该处消耗的电功率将______（选填“变大”或“变小”），会产生局部过热，引发火灾。
三、实验题
27．“测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6V，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线将图乙中的实物连接完整。
（2）现有滑动变阻器R1（5Ω 3A）和R2（50Ω 1A），实验时应选用滑动变阻器______；
（3）闭合开关S，发现小灯泡不发光，电流表有示数，但电压表却无示数，若故障只发生在灯泡或滑动变阻器上，则故障可能是______（填“灯泡断路”或“灯泡短路”或“滑动变阻器断路”或“滑动变阻器短路”）；
（4）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为______W；
（5）图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图像。由图像可知，小灯泡的阻值随电压的增大而______（选填“增大”“减小”或“不变”）。
28．如图，两个相同的透明容器密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。R1、R2、R3的阻值都是5Ω，将导线a和b接入电路进行实验。通电前，U形管中液面相平，通电一段时间后，左边U形管液面高度差较大。
（1）电阻丝R1产生的热量比R2的_______（选填“多”、“少”或“相等”）；
（2）流经R1的电流_______R2的电流（选填“大于”、“等于”或“小于”）。判断依据是_______；
（3）若流经的R1电流为0.1A，20s内R1产生的热量为_______J
29．在“测量小灯泡电功率”的实验中，器材有：蓄电池组（电压为6V）、小灯泡（铭牌上标有“4.5V”字样，正常发光时的电阻约15Ω）。滑动变阻器、电流表、电压表、开关、导线等。
（1）图甲是连接的部分电路，请你用笔画线代替导线，将电路连接完整。( )
（2）某同学连接好电路，闭合开关，发现灯泡不亮，电压表示数很小，电流表有明显偏转，则原因可能是_____
A．灯泡与底座接触不良 B．灯泡被短路 C．滑动变阻器的电阻太大 D．滑动变阻器的接线松脱
（3）当电压表示数为4.5V时，电流表示数如图乙所示，则电流值为_____A，可计算出灯泡正常发光的电功率为_____W。
（4）完成上述的实验后，小华同学测量另一只额定电压为U1的小灯泡的额定电功率，发现电流表损坏不能使用。她利用阻值已知的定值电阻R0，设计了如图丙所示的电路，操作如下：
①闭合开关S、S1，断开S2，调节滑动变阻器，使电压表的示数为U1；
②保持滑动变阻器滑片位置不变，_____（填写开关S、S1和S2的状态），读出电压表示数为U2；
③小灯泡的额定功率P额＝_____。（用U1、U2和R0表示）
四、计算题
30．如图甲所示是一种的小型电饭锅，有加热和保温两档，其简化电路如图乙所示。R1和R2均为电阻丝，S是自动控制开关。把电饭锅接入220V电路中，用电饭锅煮米饭，电饭锅工作时的电流随时间变化的图象如图丙所示。求：
（1）电热丝R2的阻值和加热时的功率；
（2）这个电饭锅在0~10min内把质量为0.5kg的米饭由20℃加热到100℃，求：米饭吸收的热量；[c米饭=4.2×103J/（kg·℃）]
（3）电饭锅在0~10min内加热的效率（结果保留到小数点后一位）。
31．如图所示的电路中，电源电压为3V恒定不变，滑动变阻器R2标有“20 2A”的字样，只闭合S1，电流表的示数为0.3A。求：
（1）电阻R1的阻值；
（2）只闭合开关S1时，通电10秒电流通过电阻R1所做的功；
（3）闭合开关S1、S2，移动滑动变阻器滑片P，使R1和R2消耗的总功率最小，电路的最小总功率。
参考答案：
1．D
2．B
3．B
4．A
5．D
6．A
7．D
8．C
9．C
10．B
11．B
12．D
13．D
14．C
15．C
16。用电器的总功率 空气开关
17．乙
18．断路 短路
19．加热 1:6
20．7.5
21.180 15
22． 6 0.46
23．红 2.16×104
24．2200 1500
25．B
26．变大
27． R2 灯泡短路 0.95 增大
28．多 大于 1
29． B 0.28 1.26 闭合开关 S、S2，断开 S1
30．（1）110Ω，440W；（2）1.68×105J；（3）63.6%
31．（1）10；（2）9J；（3）1.35W
