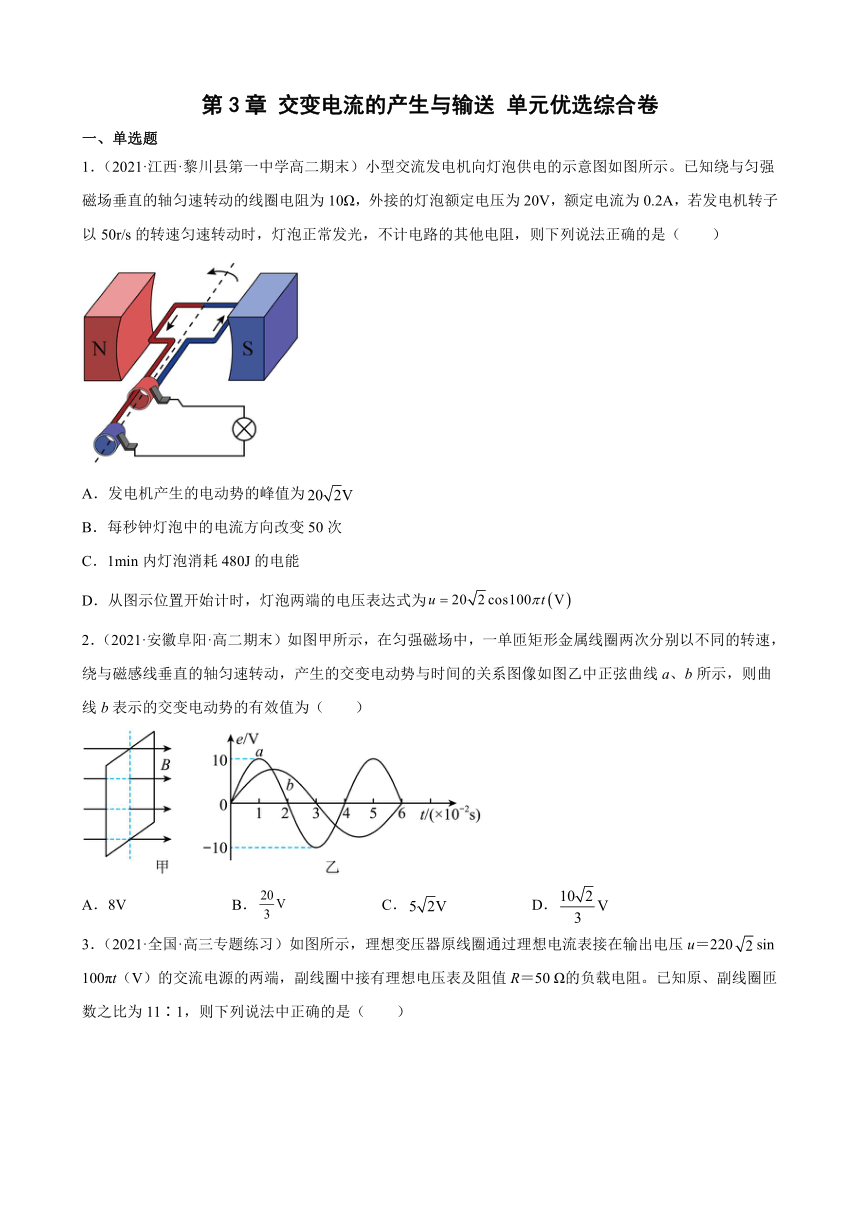

第3章 交变电流的产生与输送 单元优选综合卷
一、单选题
1.(2021·江西·黎川县第一中学高二期末)小型交流发电机向灯泡供电的示意图如图所示。已知绕与匀强磁场垂直的轴匀速转动的线圈电阻为10Ω,外接的灯泡额定电压为20V,额定电流为0.2A,若发电机转子以50r/s的转速匀速转动时,灯泡正常发光,不计电路的其他电阻,则下列说法正确的是(  )
A.发电机产生的电动势的峰值为
B.每秒钟灯泡中的电流方向改变50次
C.1min内灯泡消耗480J的电能
D.从图示位置开始计时,灯泡两端的电压表达式为
2.(2021·安徽阜阳·高二期末)如图甲所示,在匀强磁场中,一单匝矩形金属线圈两次分别以不同的转速,绕与磁感线垂直的轴匀速转动,产生的交变电动势与时间的关系图像如图乙中正弦曲线a、b所示,则曲线b表示的交变电动势的有效值为(  )
A.8V B. C. D.

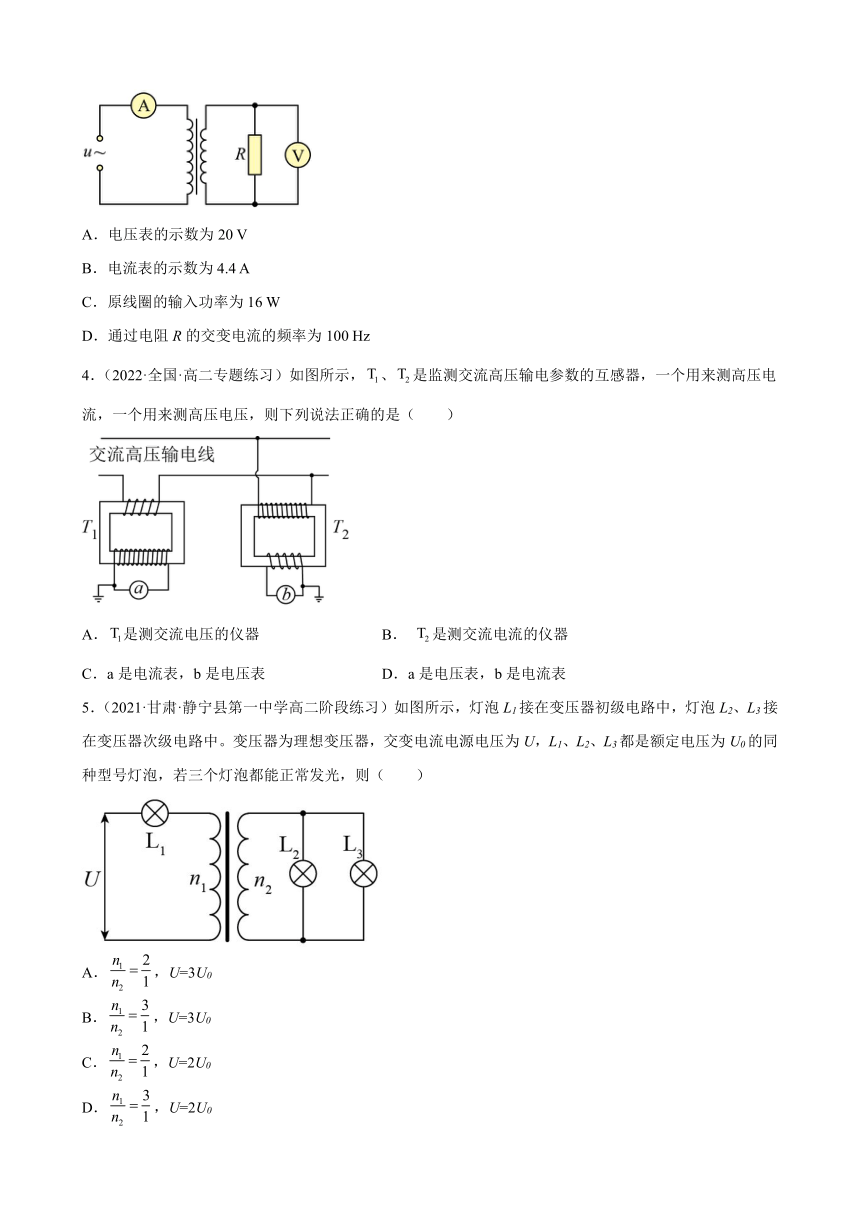

3.(2021·全国·高三专题练习)如图所示,理想变压器原线圈通过理想电流表接在输出电压u=220sin 100πt(V)的交流电源的两端,副线圈中接有理想电压表及阻值R=50 Ω的负载电阻。已知原、副线圈匝数之比为11∶1,则下列说法中正确的是(  )
A.电压表的示数为20 V
B.电流表的示数为4.4 A
C.原线圈的输入功率为16 W
D.通过电阻R的交变电流的频率为100 Hz
4.(2022·全国·高二专题练习)如图所示,、是监测交流高压输电参数的互感器,一个用来测高压电流,一个用来测高压电压,则下列说法正确的是(  )
A.是测交流电压的仪器 B. 是测交流电流的仪器
C.a是电流表,b是电压表 D.a是电压表,b是电流表
5.(2021·甘肃·静宁县第一中学高二阶段练习)如图所示,灯泡L1接在变压器初级电路中,灯泡L2、L3接在变压器次级电路中。变压器为理想变压器,交变电流电源电压为U,L1、L2、L3都是额定电压为U0的同种型号灯泡,若三个灯泡都能正常发光,则(  )
A.,U=3U0
B.,U=3U0
C.,U=2U0
D.,U=2U0

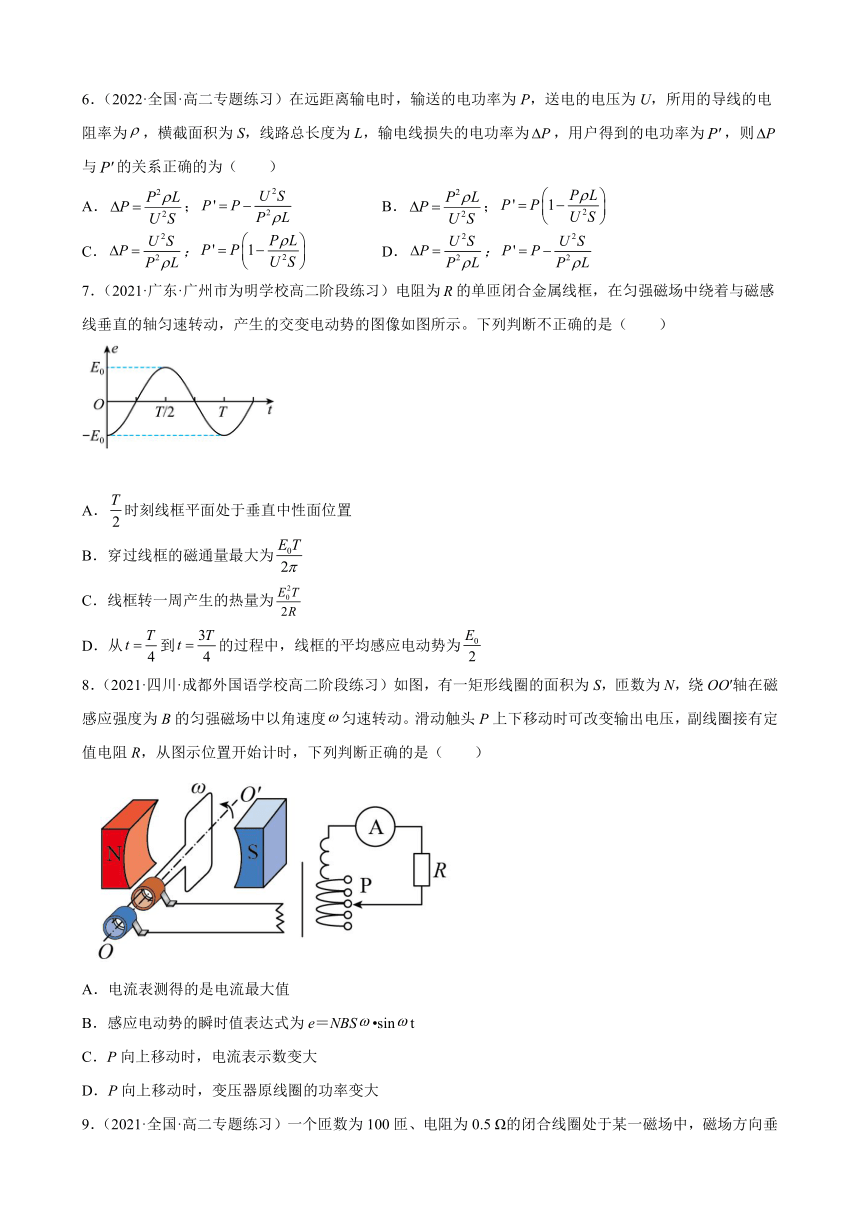

6.(2022·全国·高二专题练习)在远距离输电时,输送的电功率为P,送电的电压为U,所用的导线的电阻率为,横截面积为S,线路总长度为L,输电线损失的电功率为,用户得到的电功率为,则与的关系正确的为(  )
A.; B.;
C.; D.;
7.(2021·广东·广州市为明学校高二阶段练习)电阻为的单匝闭合金属线框,在匀强磁场中绕着与磁感线垂直的轴匀速转动,产生的交变电动势的图像如图所示。下列判断不正确的是(  )
A.时刻线框平面处于垂直中性面位置
B.穿过线框的磁通量最大为
C.线框转一周产生的热量为
D.从到的过程中,线框的平均感应电动势为
8.(2021·四川·成都外国语学校高二阶段练习)如图,有一矩形线圈的面积为S,匝数为N,绕OO′轴在磁感应强度为B的匀强磁场中以角速度匀速转动。滑动触头P上下移动时可改变输出电压,副线圈接有定值电阻R,从图示位置开始计时,下列判断正确的是(  )
A.电流表测得的是电流最大值
B.感应电动势的瞬时值表达式为e=NBS sint
C.P向上移动时,电流表示数变大
D.P向上移动时,变压器原线圈的功率变大

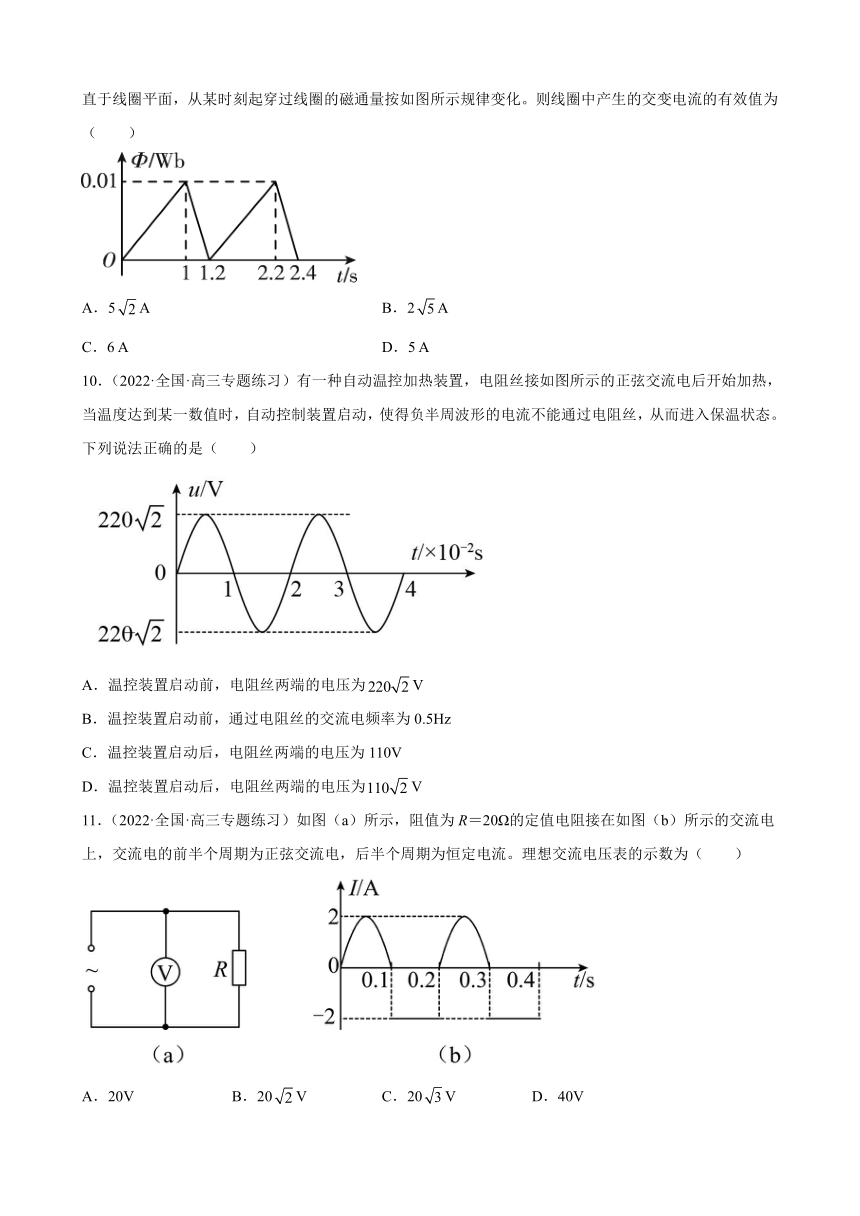

9.(2021·全国·高二专题练习)一个匝数为100匝、电阻为0.5 Ω的闭合线圈处于某一磁场中,磁场方向垂直于线圈平面,从某时刻起穿过线圈的磁通量按如图所示规律变化。则线圈中产生的交变电流的有效值为(  )
A.5A B.2A
C.6 A D.5 A
10.(2022·全国·高三专题练习)有一种自动温控加热装置,电阻丝接如图所示的正弦交流电后开始加热,当温度达到某一数值时,自动控制装置启动,使得负半周波形的电流不能通过电阻丝,从而进入保温状态。下列说法正确的是(  )
A.温控装置启动前,电阻丝两端的电压为V
B.温控装置启动前,通过电阻丝的交流电频率为0.5Hz
C.温控装置启动后,电阻丝两端的电压为110V
D.温控装置启动后,电阻丝两端的电压为V
11.(2022·全国·高三专题练习)如图(a)所示,阻值为R=20Ω的定值电阻接在如图(b)所示的交流电上,交流电的前半个周期为正弦交流电,后半个周期为恒定电流。理想交流电压表的示数为(  )
A.20V B.20V C.20V D.40V
二、填空题
12.(2021·新疆·巴音郭楞蒙古自治州教育局高二期中)若将一个标有“220V 1000W”的电炉接入 V 的交流电路中,则通过电炉的电流强度的瞬时值表达式为___________;与电路串联的电流表的示数为___________A,与电炉并联的电压表的示数为___________V。
13.(2021·山西省广灵县第二中学校高二期中)如图甲所示,矩形线框ABCD(C端被B端遮住,D端被A端遮住)以AD边为轴逆时针匀速转动,角速度为。已知AB和CD边长为L1,BC和AD边长为L2,匀强磁场磁感应强度为B,线框只有一匝。从线圈经过中性面(图中虚线位置)时开始计时,并规定此后四分之一周期内电流沿正方向。
(1)转动中___________(哪一条或哪几条)边切割磁感线;
(2)转动中,BC边的速率是___________。
(3)t时刻(图中实线位置),线框平面与中性面的夹角是_________,BC边的速度与磁场夹角是___________。
(4)t时刻,BC边中的电动势eBC=___________,线框中的电动势e=___________。
(5)如果线框共n匝,并用S表示线框的面积(也就是)。则t时刻线框中的电动势e=___________,其最大值是Em=___________。
(6)在乙图中画出e-t图线________。
14.(2021·甘肃·青海油田一中高二期中)如图所示,三个图中的和周期T相同。甲图为正弦式交流电,则电流的有效值为______;乙图正值部分按正弦规律变化,负值部分电流恒定,电流的有效值为______;丙图为方波式交流电,电流的有效值为______;
三、解答题
15.(2021·全国·高二课时练习)在用电高峰,我们会发现家庭电路中的白炽灯比正常发光时暗一些。某物理兴趣小组对这一现象进行了调查研究。如图所示,供电电源的电压始终是,当用户的总功率是时,该小组测得用户端实际得到的电压是。
请对上述调查结果进行分析。
16.(2021·全国·高二课时练习)某同学想用220V交变电流作为小型收录机的电源。他先制作了一个交变电流变直流的整流器。但是这个整流器需要用6V的交变电流电源。于是他又添置了一个的变压器,如图所示。他看到这个变压器上有a、b、c、d四个引出线头,且a、d引线比b、c引线粗。他不知道如何接法,也没有相应的说明书。
(1)请帮助该同学判断ad端是接220V还是6V。为什么?
(2)为了进一步探究变压器线圈两端的电压与匝数的关系,他又取匝数匝和匝的一个变压器重新接入电源。测量结果记录如表所示,则接电源的是端还是端?为什么?
17.(2022·江苏·高三专题练习)如图所示,N=50匝的矩形线圈abcd,ab边长l1=20cm,ad边长l2=25cm,放在磁感应强度B=0.4T的匀强磁场中,外力使线圈绕垂直于磁感线且通过线圈中线的OO′轴以n=3000r/min的转速匀速转动,线圈电阻r=1Ω,外电路电阻R=9Ω,t=0时线圈平面与磁感线平行,ab边正转出纸外、cd边转入纸里。求:
(1)线圈转一圈外力做的功;
(2)从图示位置转过90°的过程中流过电阻R的电荷量。
试卷第1页,共3页
参考答案:
1.D
2.D
3.A
4.C
5.A
6.B
7.D
8.B
9.B
10.D
11.C
12. 4.55 220
13. BC
14.
15.(1)98.6J;(2)0.1C
