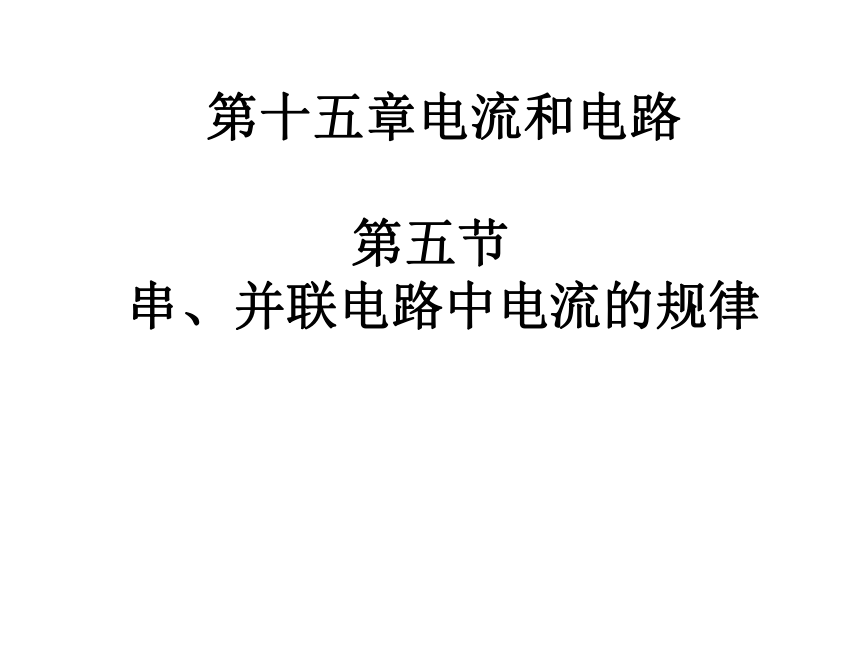

第十五章电流和电路
第五节
串、并联电路中电流的规律

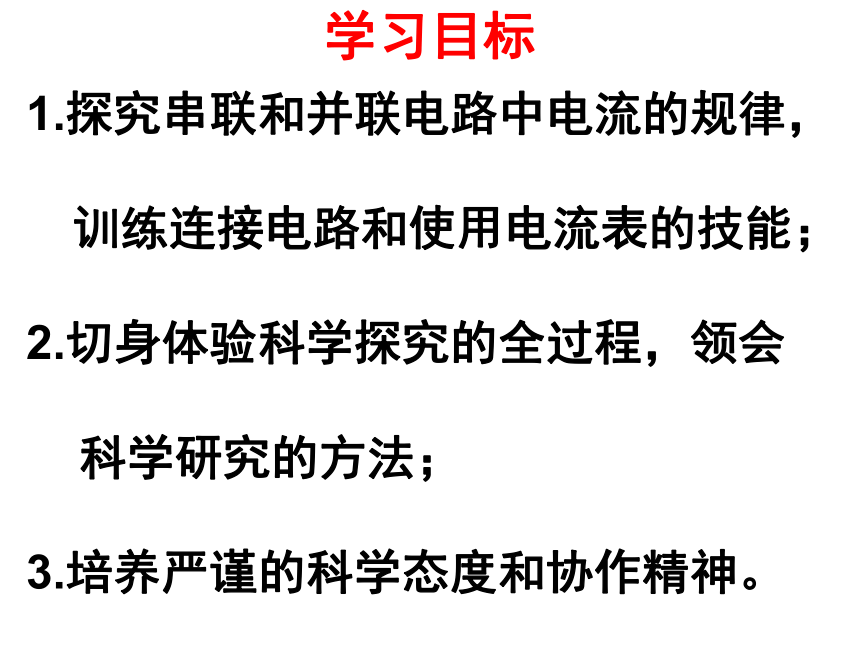

学习目标
1.探究串联和并联电路中电流的规律，
训练连接电路和使用电流表的技能；
2.切身体验科学探究的全过程，领会
科学研究的方法；
3.培养严谨的科学态度和协作精神。

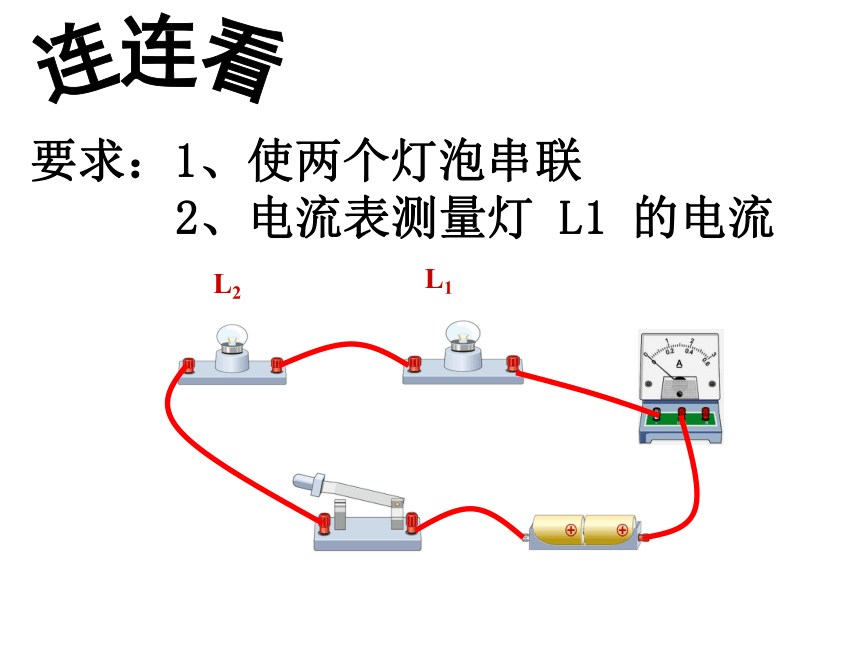

连连看
要求：1、使两个灯泡串联
2、电流表测量灯 L1 的电流
L1
L2

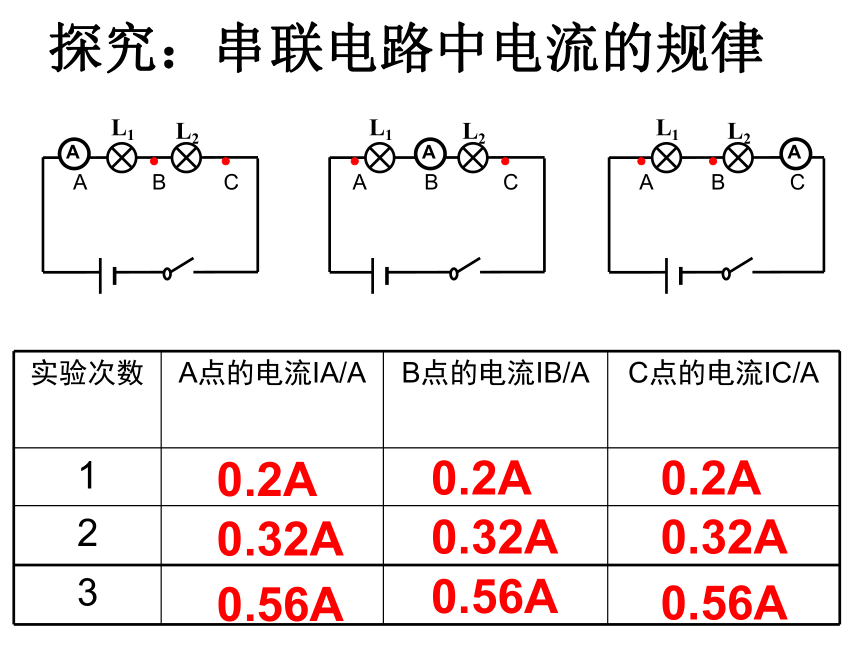

探究：串联电路中电流的规律
A
C
B
L1
L2
A
A
C
B
L1
L2
A
A
C
B
L1
L2
A
实验次数 A点的电流IA/A B点的电流IB/A C点的电流IC/A
1
2
3
0.2A
0.2A
0.2A
0.32A
0.32A
0.32A
0.56A
0.56A
0.56A

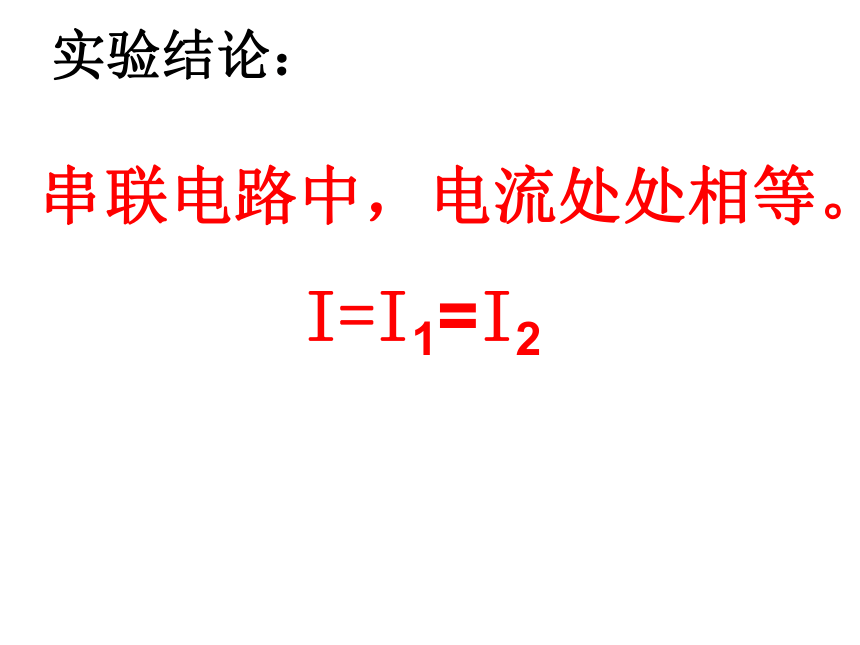

串联电路中，电流处处相等。
实验结论：
I=I1=I2

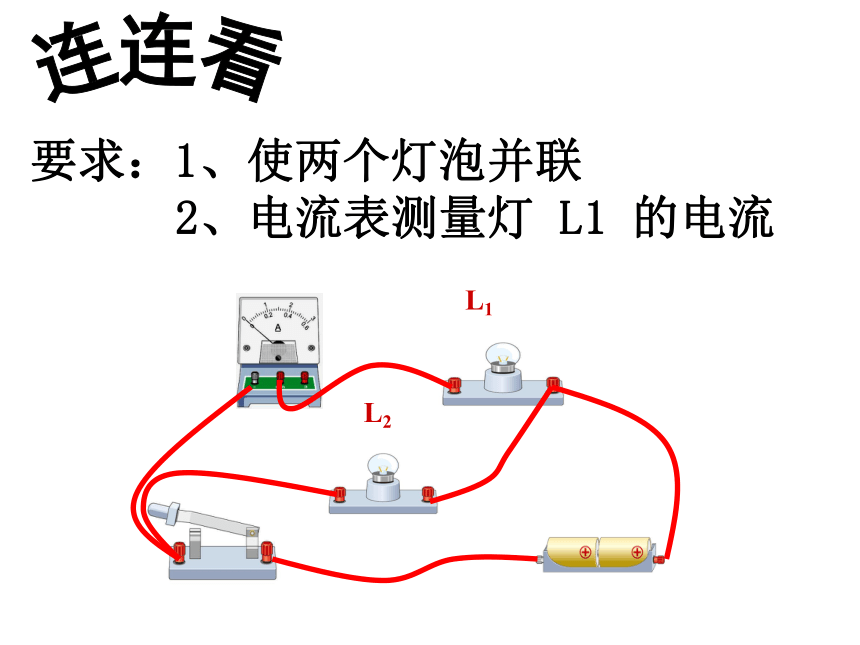

连连看
要求：1、使两个灯泡并联
2、电流表测量灯 L1 的电流
L1
L2

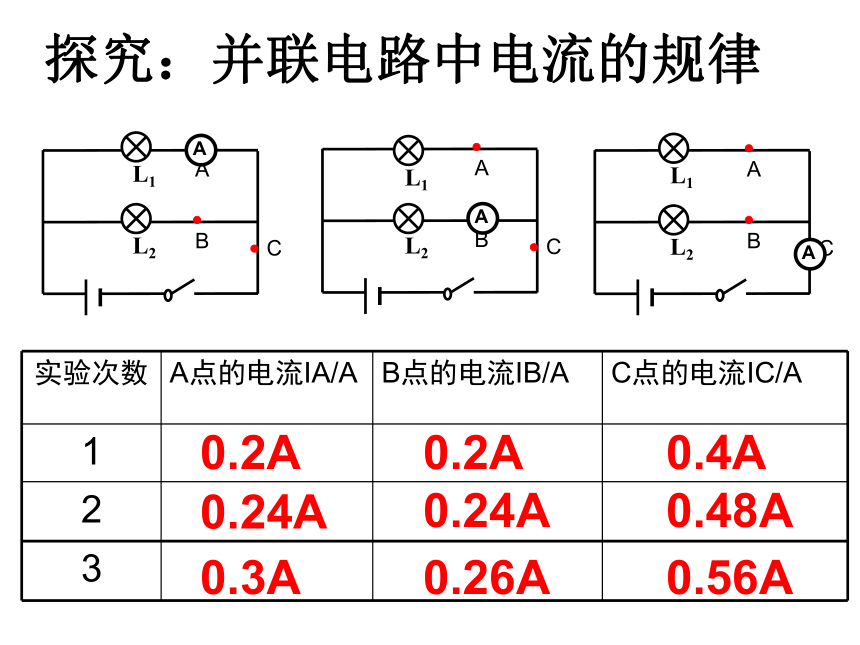

探究：并联电路中电流的规律
实验次数 A点的电流IA/A B点的电流IB/A C点的电流IC/A
1
2
3
A
B
C
L1
L2
A
B
C
L1
L2
A
A
B
C
L1
L2
A
A
0.2A
0.2A
0.4A
0.24A
0.24A
0.48A
0.3A
0.26A
0.56A
并联电路中，干路电流等于各支路电流之和。
实验结论：
I=I1+I2
交流：(规格相同，亮度相同）
1. 两次实验最好选用不同规格的灯泡 　
2.多测几组数据
目的是避免偶然性，得到普遍规律
课堂练习
2.如图所示是一种LED手电筒,它用两节干电池作为电源,由6个LED灯并联组成,通过每只LED灯的电流为15 mA,则这种LED手电筒正常工作时的总电流为 　A。
　0.09　
3、如图所示，已知A1的示数是0.8A，A2的示数是1.5A，则通过灯L1的电流是_____A，灯L2的电流是______A。
0.7
0.8
L2
L1
A1
A2
S
4.闭合开关后,L1比L2亮,电流表示数为0.2 A,则通过L1的电流是　 　mA;通过L2的电流　 　(选填“大于”“等于”或“小于”)0.2 A。
　等于　
　200　
5.在探究并联电路电流关系的实验中,小红连接好如图所示的电路后,用电流表测出A、B、C三处的电流,并将数据记录在表格中,下一步应该做的是( )
A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测出几组电流值
D.改变电流表的量程再测几次
C
6.如图所示,已知电流表A3的示数为0.5 A,电流表A2的示数为0.7 A,通过灯L1的电流为0.5 A。那么,通过灯L2的电流是　 　A,电流表A1的示数是　 　A。
　1.2　
　0.2　
7.如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为( )
A.1.2 A　1.2 A
B.0.3 A　0.3 A
C.1.2 A　0.3 A
D.1.5 A　0.3 A
C
8.在一个电路中有两个灯泡，用电流表测量时，如发现通过每个灯泡的电流不相同,则这两个灯泡的连接一定是_____；
如发现通过每个灯泡的电流相同，则这两个灯泡的连接___________________________。
可能是串联、也可能是并联
并联
9．当开关S闭合后，电流表A1、A2、A3的示数分别为1.2 A、1 A、0.6 A，则通过L1的电流是_______A，通过L2的电流是______A，通过L3的电流是_______A.
0.2
0.4
0.6
