(共28张PPT)
第十二章 第1节 杠杆

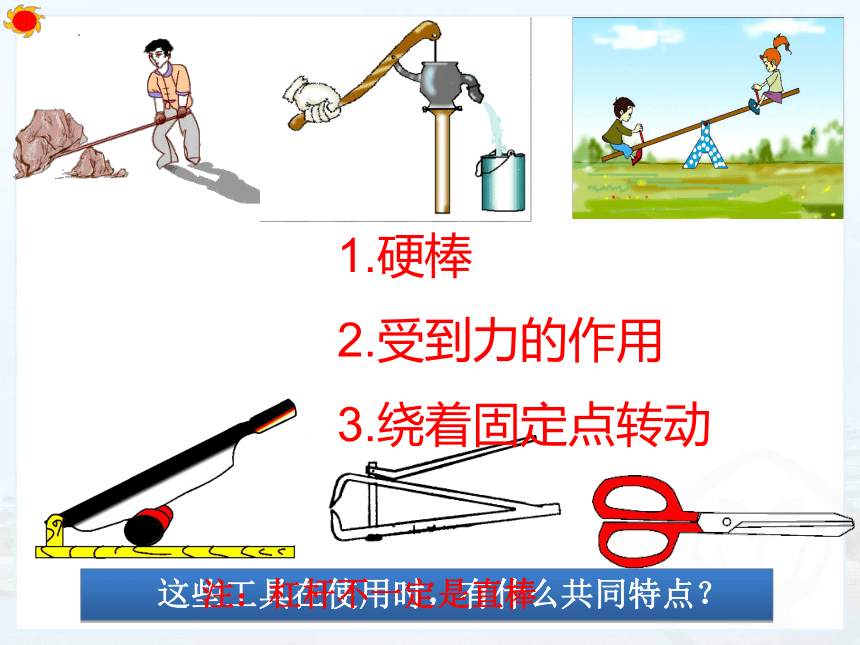

1.硬棒
2.受到力的作用
3.绕着固定点转动
  这些工具在使用时,有什么共同特点?
注:杠杆不一定是直棒

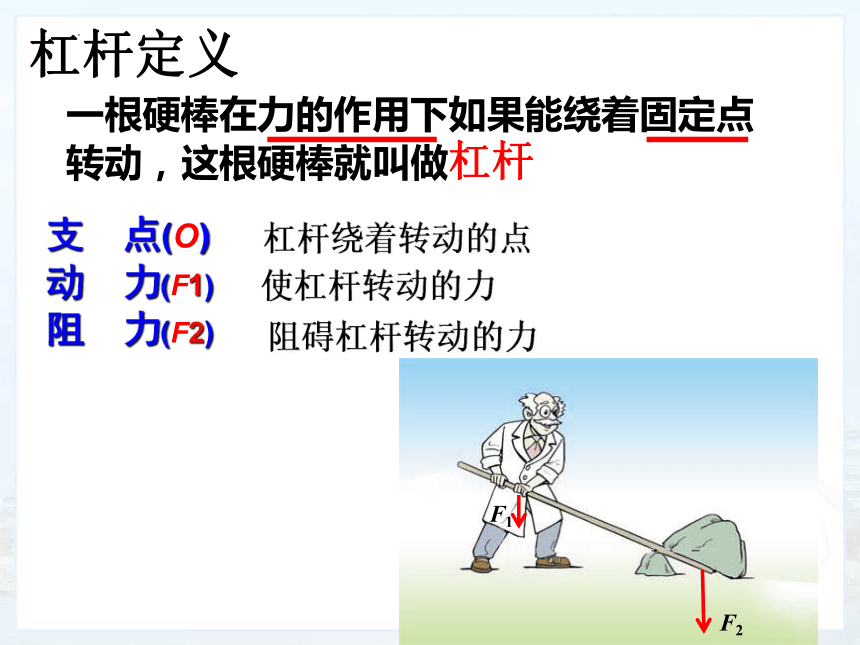

一根硬棒在力的作用下如果能绕着固定点转动,这根硬棒就叫做杠杆
支 点(O)
动 力(F1)
阻 力(F2)
杠杆绕着转动的点
使杠杆转动的力
阻碍杠杆转动的力
杠杆定义

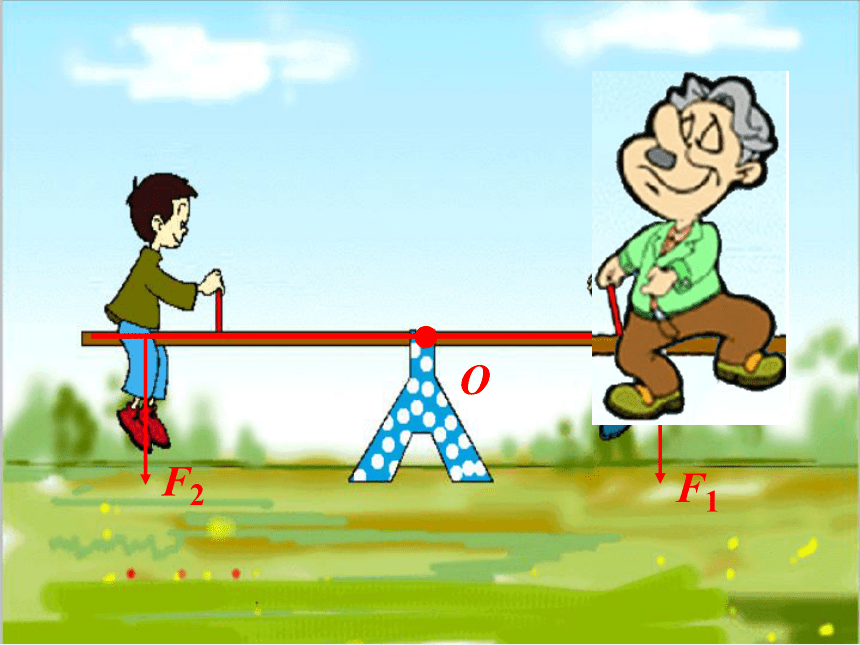

F1
F2
O
F2
F1

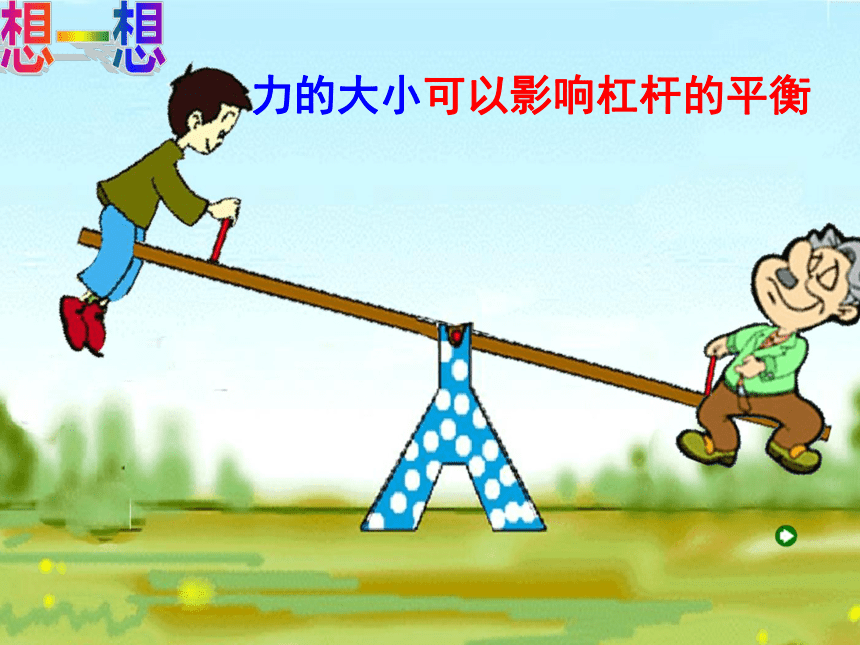

力的大小可以影响杠杆的平衡
想一想

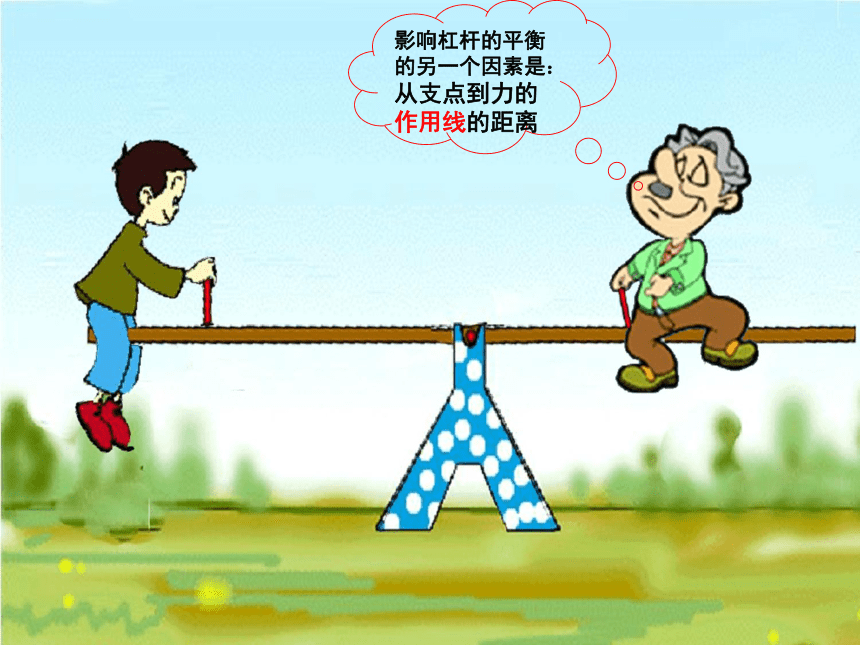

影响杠杆的平衡
的另一个因素是:从支点到力的作用线的距离

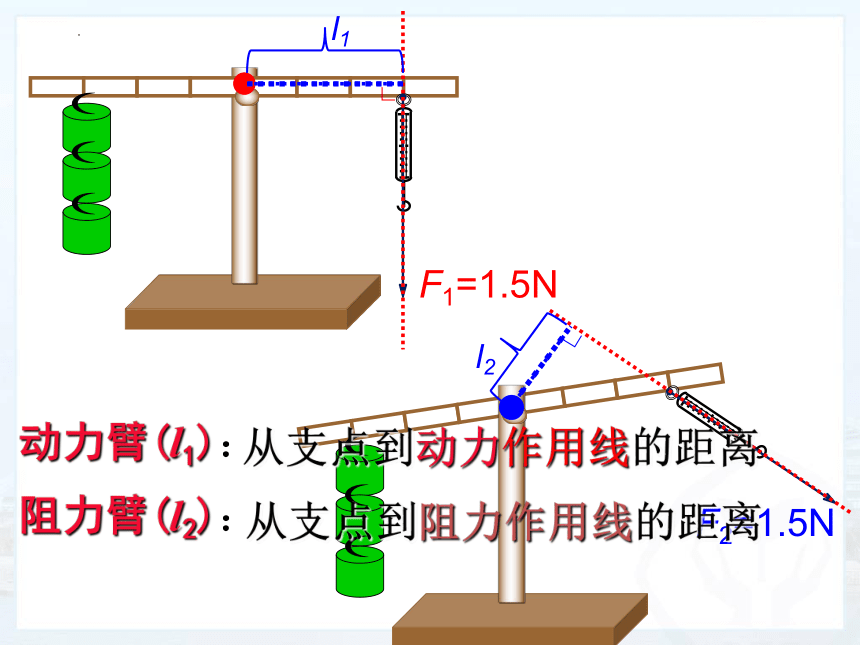

F1=1.5N
F2=1.5N

l1

l2

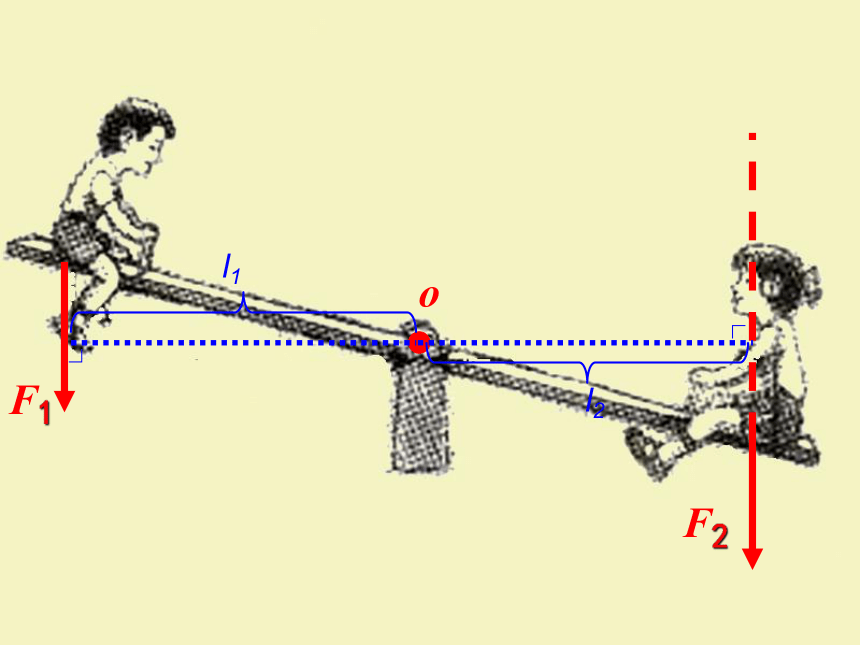

动力臂(l1):
阻力臂(l2):
从支点到动力作用线的距离
从支点到阻力作用线的距离

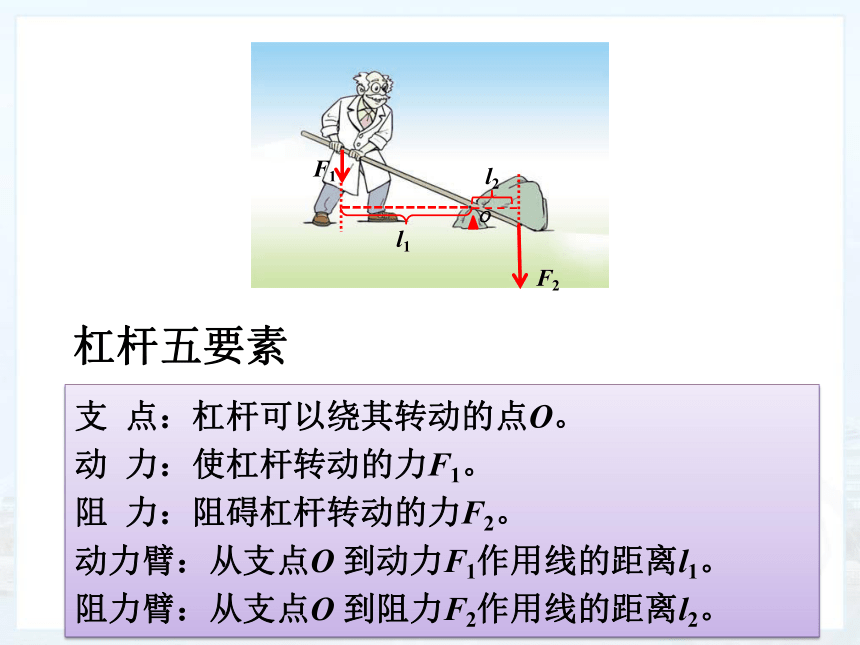

支 点:杠杆可以绕其转动的点O。
动 力:使杠杆转动的力F1。
阻 力:阻碍杠杆转动的力F2。
动力臂:从支点O 到动力F1作用线的距离l1。
阻力臂:从支点O 到阻力F2作用线的距离l2。
F1
F2
l1
o
支 点:杠杆可以绕其转动的点O。
动 力:使杠杆转动的力F1。
阻 力:阻碍杠杆转动的力F2。
动力臂:从支点O 到动力F1作用线的距离l1。
阻力臂:从支点O 到阻力F2作用线的距离l2。
l2
杠杆五要素
o
F1
F2

l1
l2

F1
F2
l1
l1
l1
新课堂 反馈练习一
二、杠杆的平衡条件:
探究杠杆的平衡条件
保证力臂在杠杆上,便于测量力臂。
问题:杠杆在满足什么条件时才会平衡?
实验操作:
(1)调节平衡螺母,使杠杆水平平衡。
问题:为什么要调节杠杆在水平位置平衡?
当杠杆处于静止状态或匀速转动时,我们就说杠杆平衡
F1
F2
设计实验
1、调节杠杆两端的________,使杠杆在________方向保持平衡; 若杠杆右边下倾,则应将____向____调;
2、在杠杆的左右分别挂上数量不同的钩码,把F2、F2、L1、L2的数值填入表中。
3、改变力和力臂的数值,再做两次实验。
4、根据表中的数据进行分析,得出结论。
实验装置
实验步骤
实验表格
实验次数 动力F1/N 动力臂l1/cm 阻力F2/N 阻力臂l2/cm
1
2
3
便于测量力臂
等价变换法
杠杆的平衡条件:
动力×动力臂=阻力×阻力臂
写作: F1l1= F2l2
即:杠杆的平衡取决于力和力臂的乘积。
分析数据,得出结论
  练习
l1=3l2,F1是F2的___倍。
F1:F2=2:5,l1:l2=____。
l1:l2=4:3,F2=60 N,F1=___。
F1=15 N,F2=75 N,l1=15 cm,l2=___。
1.用铡刀铡东西时,动力臂为0.8m,阻力臂30cm,若阻力为40N,则动力多大?
2.加在抽水机柄上的力为180N,动力臂为0.5m ,阻力为900N,求阻力臂大小
三、生活中的杠杆:
请仔细观察,利用撬棒撬石头时,它的动力臂和阻力臂,哪个更长呢?我们在使用时,是省力了?还是费力了呢?
F1
F2
l1
l2
o
 1.省力杠杆:
动力臂大于阻力臂,动力小于阻力。
在生活中,你还发现了哪些工具是省力杠杆?
我们在使用省力杠杆时,得到了省力的利益,同时我们又付出了怎样的代价呢?
o
  使用费力的杠杆,有什么好处呢?
请注意观察,赛艇的船浆在划水时,它的动力臂和阻力臂,哪个更长呢?我们在使用时,是省力了?还是费力了呢?
  2.费力杠杆:
动力臂小于阻力臂,动力大于阻力。
在生活中,你还发现了哪些工具是费力杠杆?
使用费力杠杆,虽然费了力,但却省了动力作用点移动的距离。
 3.等臂杠杆:
动力臂等于阻力臂,动力等于阻力。
物理实验室中,我们使用的天平就是等臂杠杆。
托盘天平
物理天平
杠杆种类 构造 特点 应用
优点 缺点
省力杠杆
费力杠杆
等臂杠杆
L1>L2
L1L1=L2
省力
费距离
省距离
费力
不省力不费力、不省距离不费距离
钳子、起子
钓鱼竿、
理发剪
天平、跷跷板
注:没有既省力又省距离的杠杆
B
E
F
G
H
A
D
1.下列工具在正常使用中,属于费力杠杆的是
( )
[练一练]
A.启瓶器
B.切纸铡刀
C.食品夹
D.羊角锤
2.小阳同学在做“探究杠杆平衡条件”的实验时,他把杠杆挂在支架上,发现左端向下倾斜。
(1)若使杠杆在 位置平衡,需把平衡螺母向
端调节。
(2)如果在杠杆的A处挂三个相同的钩码,则在B处要挂 个同样的钩码,杠杆才能重新位置平衡。
(3)若在C处挂6 N的钩码,用弹簧测力计作用在B点,要使杠杆在水平位置平衡,最小拉力的方向应该 ,此时弹簧测力计的示数为 。
水平

2
O
A
C
B
竖直向上
2 N
  3.如图所示,分别沿力F1、F2、F3、的方向用力,使杠杆平衡,关于三个力的大小,下列说法正确的是( )
A.沿F1方向的力最小
B.沿F2方向的力最小
C.沿F3方向的力最小
D.三个力的大小相等
B
F3
F1
F2
O
L1
L3
L2
  4.一根粗细均匀的木棒重500 N,一头着地,求:抬起另一端所需最小的力有多大?
课堂小结
杠杆的概念
杠杆平衡的条件
杠杆的分类
