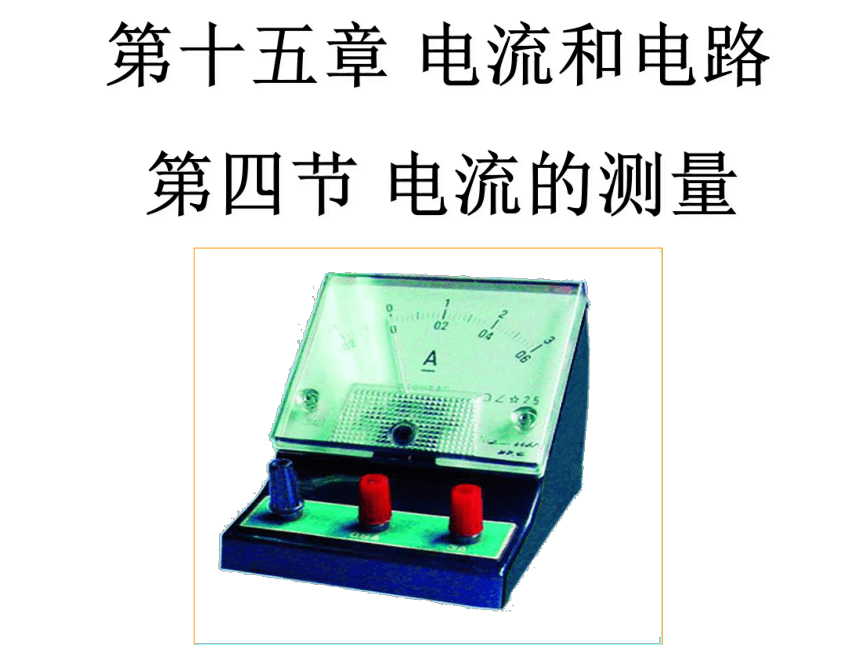

第十五章 电流和电路
第四节 电流的测量

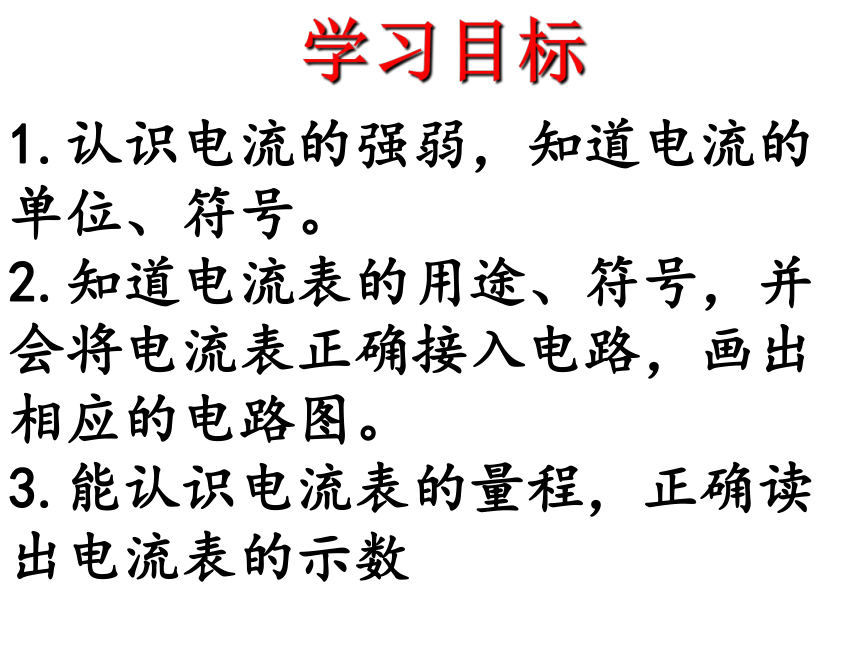

学习目标
1.认识电流的强弱，知道电流的单位、符号。
2.知道电流表的用途、符号，并会将电流表正确接入电路，画出相应的电路图。
3.能认识电流表的量程，正确读出电流表的示数
自然界中强与弱是普遍存在的，水流有强弱之分，那么电流也有强弱之分吗？
新课导入

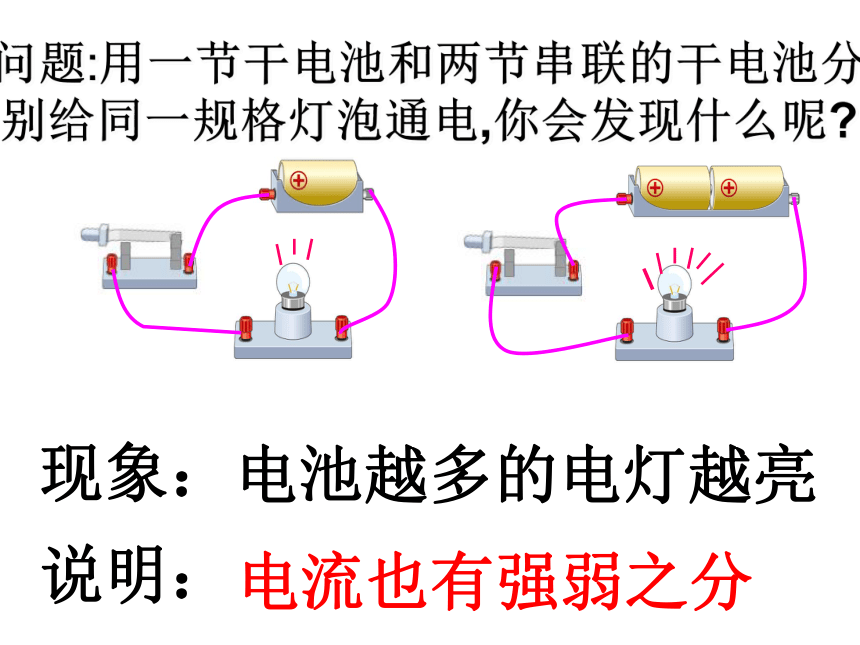

问题:用一节干电池和两节串联的干电池分别给同一规格灯泡通电,你会发现什么呢
现象：
电池越多的电灯越亮
说明：
电流也有强弱之分

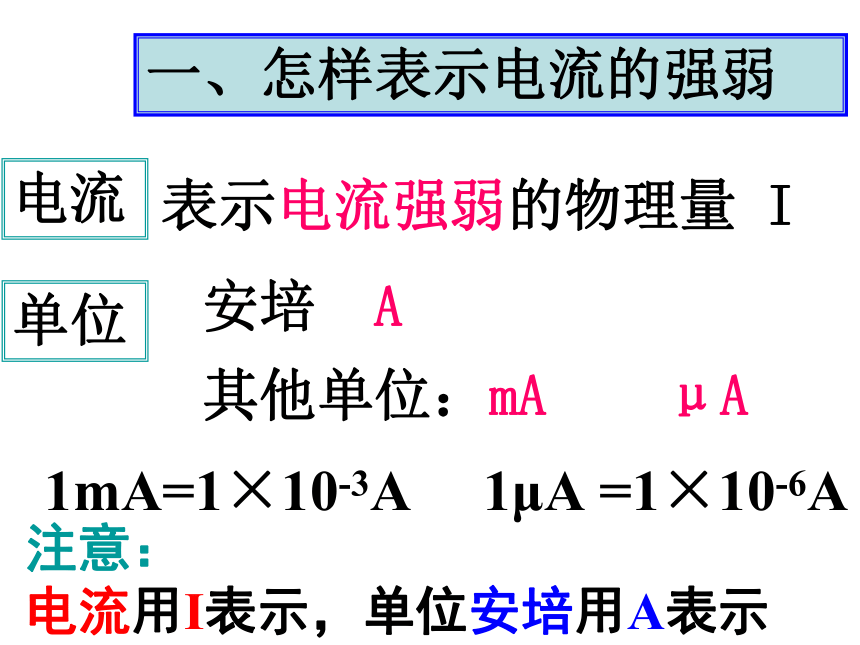

一、怎样表示电流的强弱
电流
表示电流强弱的物理量 I
单位
安培 A
其他单位：mA μA
1mA=1×10-3A 1μA =1×10-6A
注意：
电流用I表示，单位安培用A表示
小资料小资料
安培
安培（1775-1836）是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。
1、流过某种手电筒小灯泡的电流大约是0.25A，等于多少毫安？
某半导体收音机电池的供电流最大可达 120mA，等于多少安培？
练一练
0.25A=250mA
120mA=0.12A

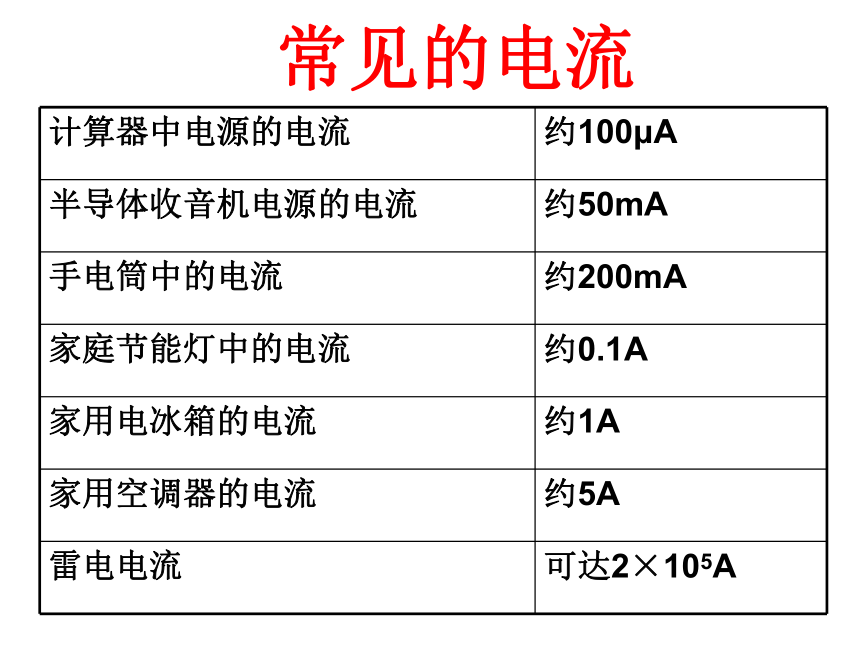

常见的电流
计算器中电源的电流 约100μA
半导体收音机电源的电流 约50mA
手电筒中的电流 约200mA
家庭节能灯中的电流 约0.1A
家用电冰箱的电流 约1A
家用空调器的电流 约5A
雷电电流 可达2×105A

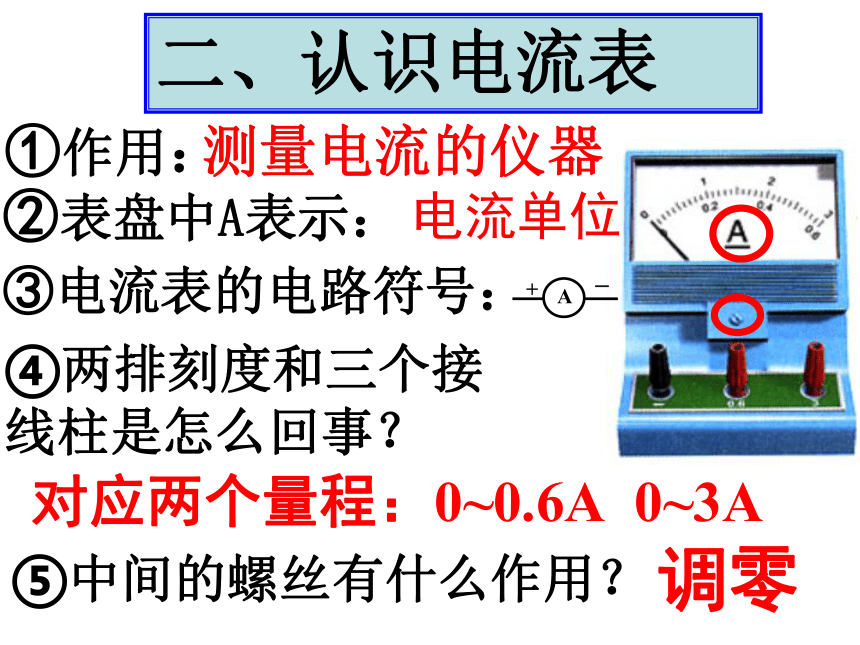

二、认识电流表
④两排刻度和三个接线柱是怎么回事？
⑤中间的螺丝有什么作用？
调零
对应两个量程：0~0.6A 0~3A
①作用：
测量电流的仪器
③电流表的电路符号：
A
+
－
②表盘中A表示：
电流单位
电流表的使用
（1）使用电流表前应该先观察指针，是否指在零刻度线上，若不指在零刻度线，则调零旋钮使指针指在零刻度线。
（2）电流表必须和被测的用电器串联。
（3）电流必须从正接线柱流入，从负接线柱流出。
（4）必须正确选择量程。
（5）不允许把电流表直接连到电源的两极！
实验时，试触时发现下列几种情况，试分析其原因以及解决问题的方法。
1.指针反向偏转：（指针偏向最左边）
答：正、负接线柱接反，应改接。
2.指针正向偏转过大：（指针超过最右边）
答：这是量程选择偏小，应改接较大量程。
想一想
3.指针偏转过小：
答：这是量程选择偏大，应改接较小量程。
丁
（1）明确所选电流表的量程；
（2）确定电流表的分度值；
（3）由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
电流表的读数
甲、乙两个电流表的示数分别为_____A和______A。
1.6
甲
乙
0.46
0.32A
0.58A
1.4A
用电流表测量电路中的电流
S
L
A
S
L
A
改变电流表在电路中的位置，比较电流表两次的示数。
讨论：两次电流表的示数相同说明了什么？
小灯泡左右两端的电流大小相同，使用电流表测量小灯泡中的电流时，电流表的位置对小灯泡的电流无影响。
表示电流强弱的物理量，用I表示。
电流
定义：
概念
安培，简称安，用A表示。
单位：
仪器：
连接方法
电流正进负出
串联在电路中
测量
电流表
不超量程
不能与电源直接相连
国际：
常用：
毫安（mA）和微安（μA ）
读数 :注意量程和分度值。
小 结
