2021-2022学年沪粤版物理九年级上册 电压的测量与计算专题训练（有答案）

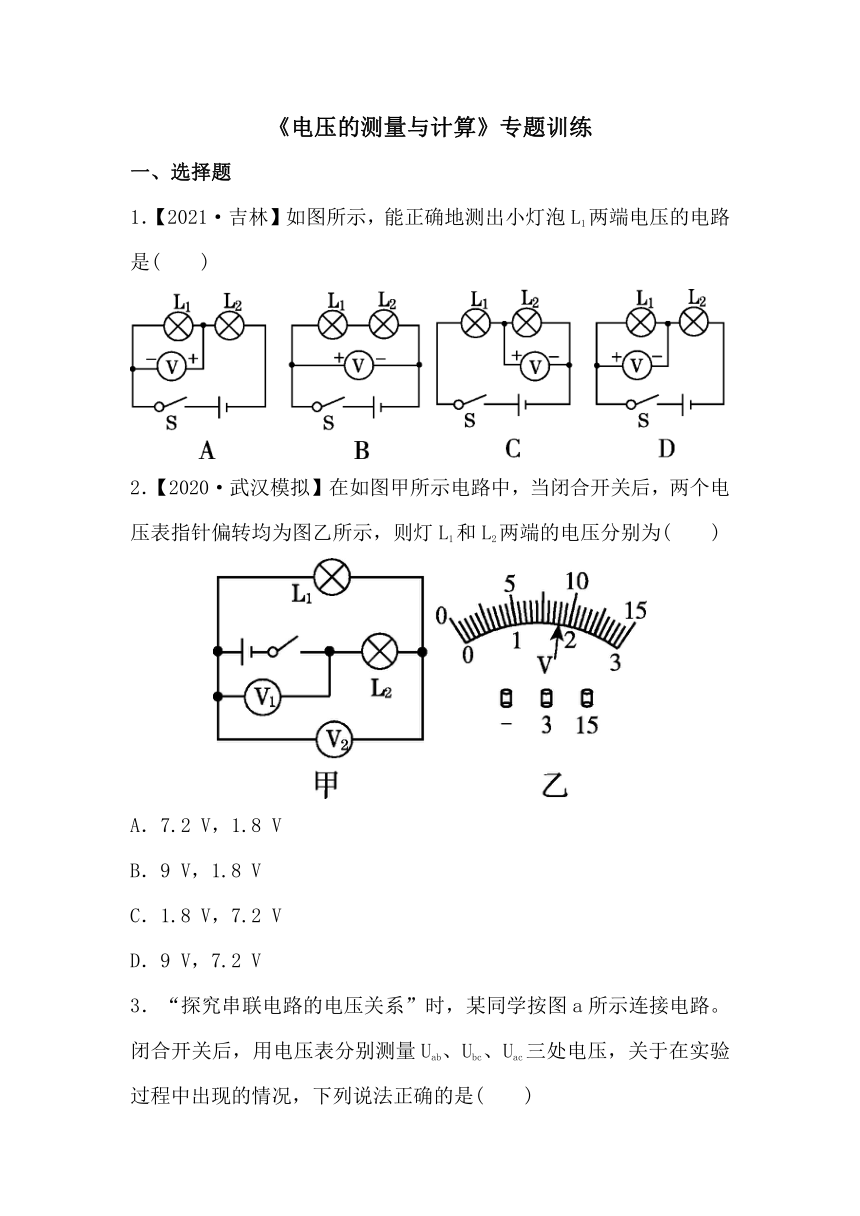

《电压的测量与计算》专题训练
一、选择题
1．【2021·吉林】如图所示，能正确地测出小灯泡L1两端电压的电路是(　　)
2．【2020·武汉模拟】在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则灯L1和L2两端的电压分别为(　　)
A．7.2 V，1.8 V
B．9 V，1.8 V
C．1.8 V，7.2 V
D．9 V，7.2 V
3．“探究串联电路的电压关系”时，某同学按图a所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是(　　)
A．实验操作、读数正确，三次测量结果可能会出现Uac≠Uab＋Ubc
B．测出Uab间电压后，保持b点不动，将a点改接到c点，可以测出Ubc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，一定是a、b之间发生了断路
4．如图，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V1、V2、V3、V4对应的示数为U1、U2、U3、U4。下列说法正确的是(　　)
A．I1＜I2，I3＝I4，U1＝U2，U3＞U4
B．I1＝I2，I3＝I4，U1＝U2，U3＝U4
C．I1＝I2，I3＜I4，U1＜U2，U3＝U4
D．I1＜I2，I3＜I4，U1＝U2，U3＝U4

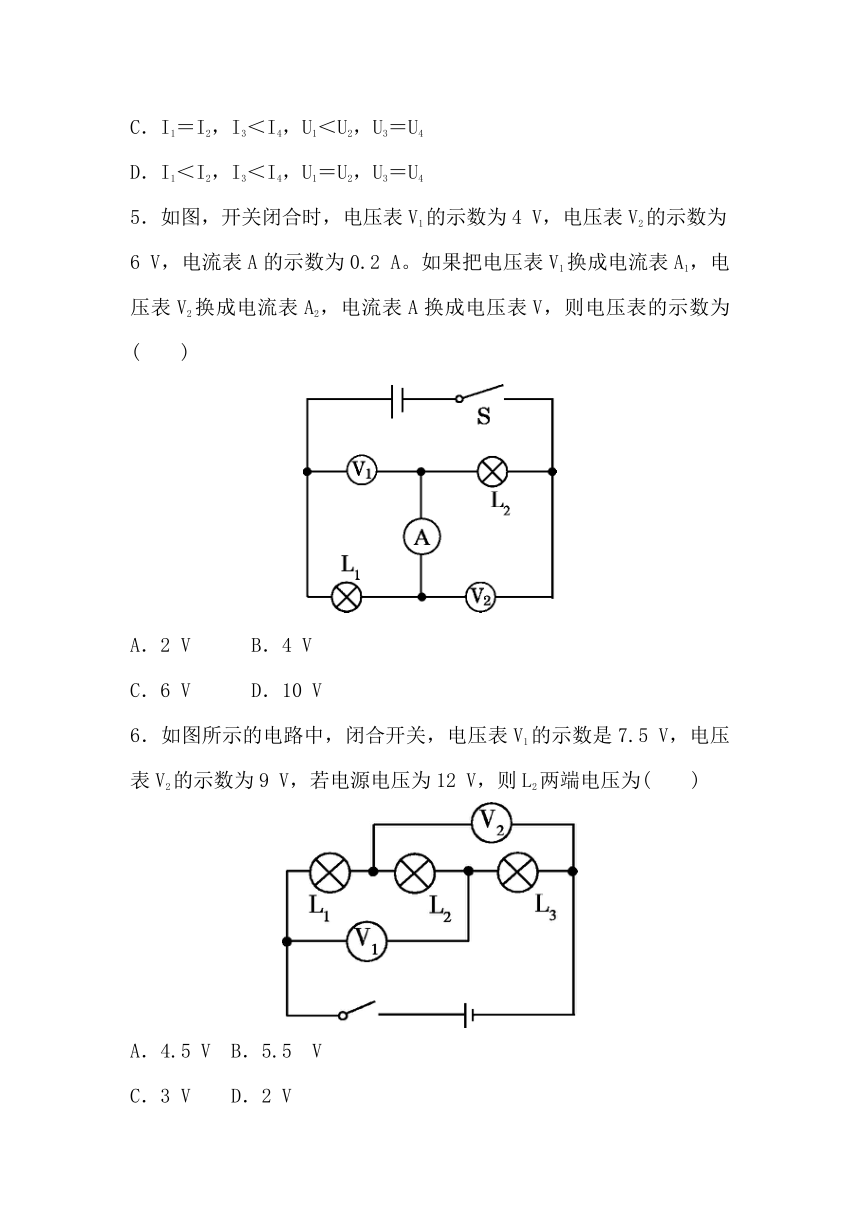

5．如图，开关闭合时，电压表V1的示数为4 V，电压表V2的示数为6 V，电流表A的示数为0.2 A。如果把电压表V1换成电流表A1，电压表V2换成电流表A2，电流表A换成电压表V，则电压表的示数为(　　)
A．2 V B．4 V
C．6 V D．10 V
6．如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压为(　　)
A．4.5 V B．5.5 V
C．3 V D．2 V
二、综合题

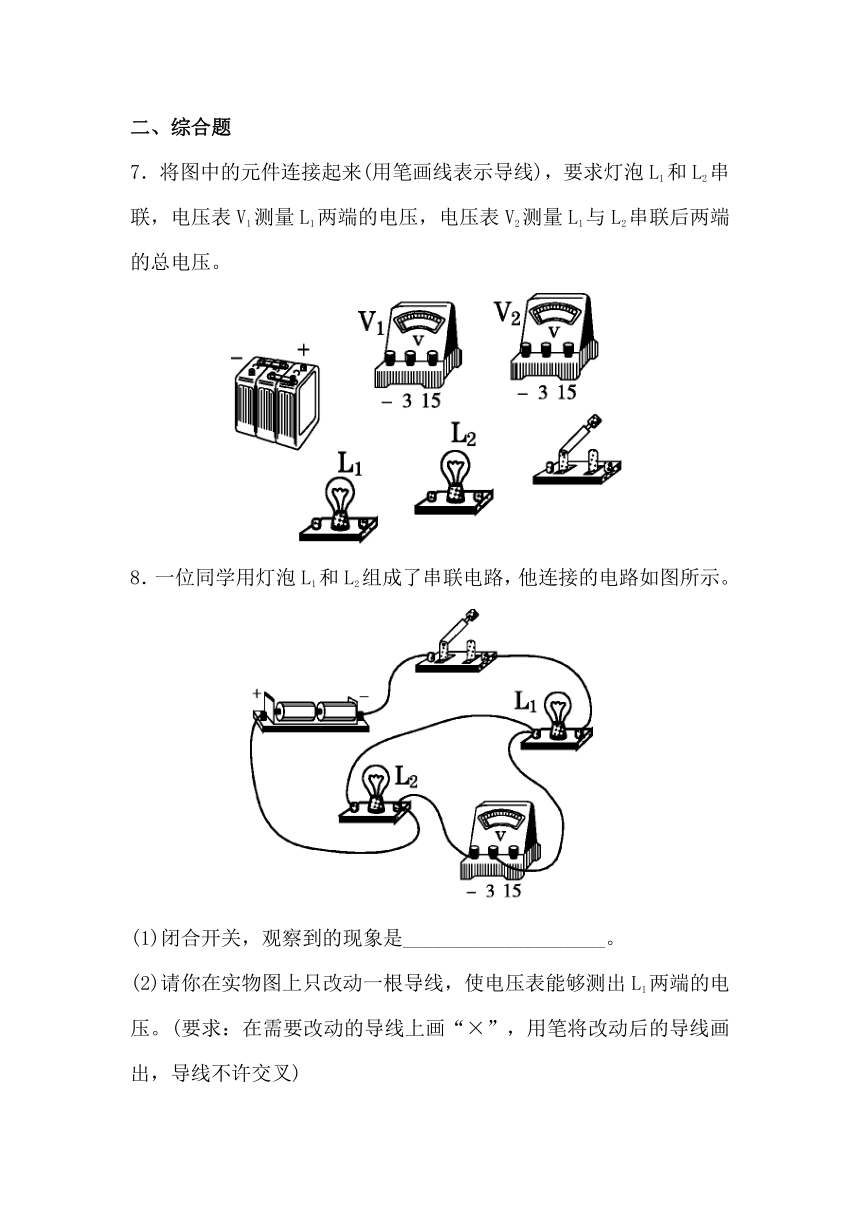

7．将图中的元件连接起来(用笔画线表示导线)，要求灯泡L1和L2串联，电压表V1测量L1两端的电压，电压表V2测量L1与L2串联后两端的总电压。
8．一位同学用灯泡L1和L2组成了串联电路，他连接的电路如图所示。
(1)闭合开关，观察到的现象是____________________。
(2)请你在实物图上只改动一根导线，使电压表能够测出L1两端的电压。(要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)
9．【2021·贵阳】实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。老师引导同学们用如图甲所示的电路继续进行了深入探究：
(1)测量电源及灯泡两端电压。电压表接在CD两点，是为了测量灯泡________的电压，闭合开关，电压表的示数(如图乙所示)是________V。
(2)完成以上步骤后，他们准备测量开关两端的电压，你认为这一步骤是否有必要，理由是_______________________________________。
10．如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图乙所示，求灯泡L1两端的电压U1为多少？
11．如图电路中，电源电压不变，当开关S断开时，V1的示数为5 V，V2的示数为7 V；当开关S闭合时，V1的示数为9 V，V2的示数为5.4 V。求：
(1)电源的电压为多少？
(2)开关S闭合后，L2两端的电压。
(3)开关S断开时，L1两端的电压。
参考答案
一、选择题
1．D 2．C 3．A
4．C 5．D 6．A
二、综合题
7．解：如图所示。
8．（1）电压表指针向左偏
（2）如图所示。
9．（1）L1；1.7
（2）有必要，开关容易接触不良，造成电阻变大，分压增多
10．解：由图示电路图可知，两灯泡串联，电压表 V1
测电源电压，电压表 V2测灯L2两端电压；电压表 V1示数应大于 V2示数，由图乙所示电压表可知，电压表 V1指针偏角小于 V2指针偏角，则 V1量程为 0～15 V，其分度值为0.5 V，示数为5 V, V2量程为0～3 V，其分度值为0.1 V，示数为2.5 V，灯泡L1两端电压：U1＝U V1－U V2＝5 V－2.5 V＝2.5 V。
11．（1）解：当开关S闭合时，L3被短路，L1与L2串联，电压表 V1测L1与L2的总电压，即电源的电压，则电源的电压：U＝9 V；
（2）解：当开关闭合时，L3被短路，L3两端的电压U3＝0 V；L1与L2串联， V2测量L1两端的电压，所以L1两端的电压U1＝5.4 V；因为串联电路中总电压等于各分电压之和，所以L2两端的电压为U2＝U－U1＝9 V－5.4 V＝3.6 V。
（3）解：当开关S断开时，三灯泡串联， V1测L1与L2的电压之和， V2测灯泡L1与L3两端的电压之和，因为串联电路中总电压等于各分电压之和，所以L3两端的电压为U3′＝U－UV1＝9 V－5 V＝4 V；L2两端的电压为U2′＝U－UV2＝9 V－7 V＝2 V；L1两端的电压U1′＝U－U2′－U3′＝9 V－2 V－4 V＝3 V。
