5.3用传感器制作自动控制装置同步练习（word版含答案）

5.3用传感器制作自动控制装置同步练习
一、选择题（共15题）

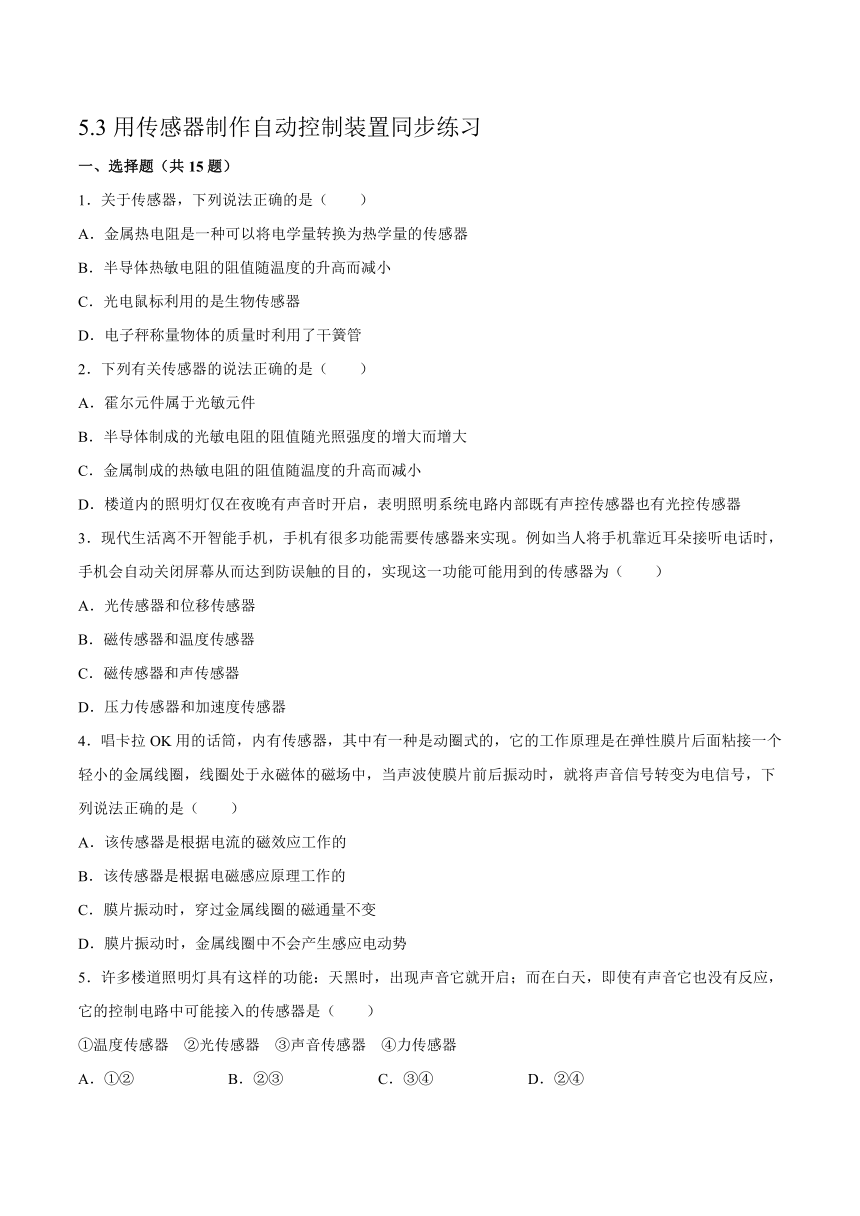

1．关于传感器，下列说法正确的是（　　）
A．金属热电阻是一种可以将电学量转换为热学量的传感器
B．半导体热敏电阻的阻值随温度的升高而减小
C．光电鼠标利用的是生物传感器
D．电子秤称量物体的质量时利用了干簧管
2．下列有关传感器的说法正确的是（　　）
A．霍尔元件属于光敏元件
B．半导体制成的光敏电阻的阻值随光照强度的增大而增大
C．金属制成的热敏电阻的阻值随温度的升高而减小
D．楼道内的照明灯仅在夜晚有声音时开启，表明照明系统电路内部既有声控传感器也有光控传感器
3．现代生活离不开智能手机，手机有很多功能需要传感器来实现。例如当人将手机靠近耳朵接听电话时，手机会自动关闭屏幕从而达到防误触的目的，实现这一功能可能用到的传感器为（　　）
A．光传感器和位移传感器
B．磁传感器和温度传感器
C．磁传感器和声传感器
D．压力传感器和加速度传感器
4．唱卡拉OK用的话筒，内有传感器，其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号，下列说法正确的是（　　）
A．该传感器是根据电流的磁效应工作的
B．该传感器是根据电磁感应原理工作的
C．膜片振动时，穿过金属线圈的磁通量不变
D．膜片振动时，金属线圈中不会产生感应电动势
5．许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是（　　）
①温度传感器　②光传感器　③声音传感器　④力传感器
A．①② B．②③ C．③④ D．②④
6．下列关于传感器的说法中正确的是( 　　)
A．霍尔元件能够把电学量转换为磁学量
B．干簧管是一种能够感知电场的传感器
C．电子秤应用的是光传感器
D．电饭锅通过温度传感器实现温度的自动控制
7．下列关于传感器的说法中正确的是(　 　)
A．电子秤应用的是光传感器
B．电饭锅通过温度传感器实现温度的自动控制
C．干簧管是一种能够感知电场的传感器
D．霍尔元件能够把电学量转换为磁学量
8．机器人可以通过外部传感器来感知外部环境和外界事物，下列说法有误的是（　　）
A．温度传感器让其感知温度变化，此传感器是热敏电阻，阻值一定随温度升高而增大
B．光电传感器可以作为眼睛，此传感器若是光敏电阻，阻值一定随光亮度增加而减小
C．超声波传感器可以作为耳朵，让其听到常人听不到的声音
D．压力传感器可以使其有“手感”

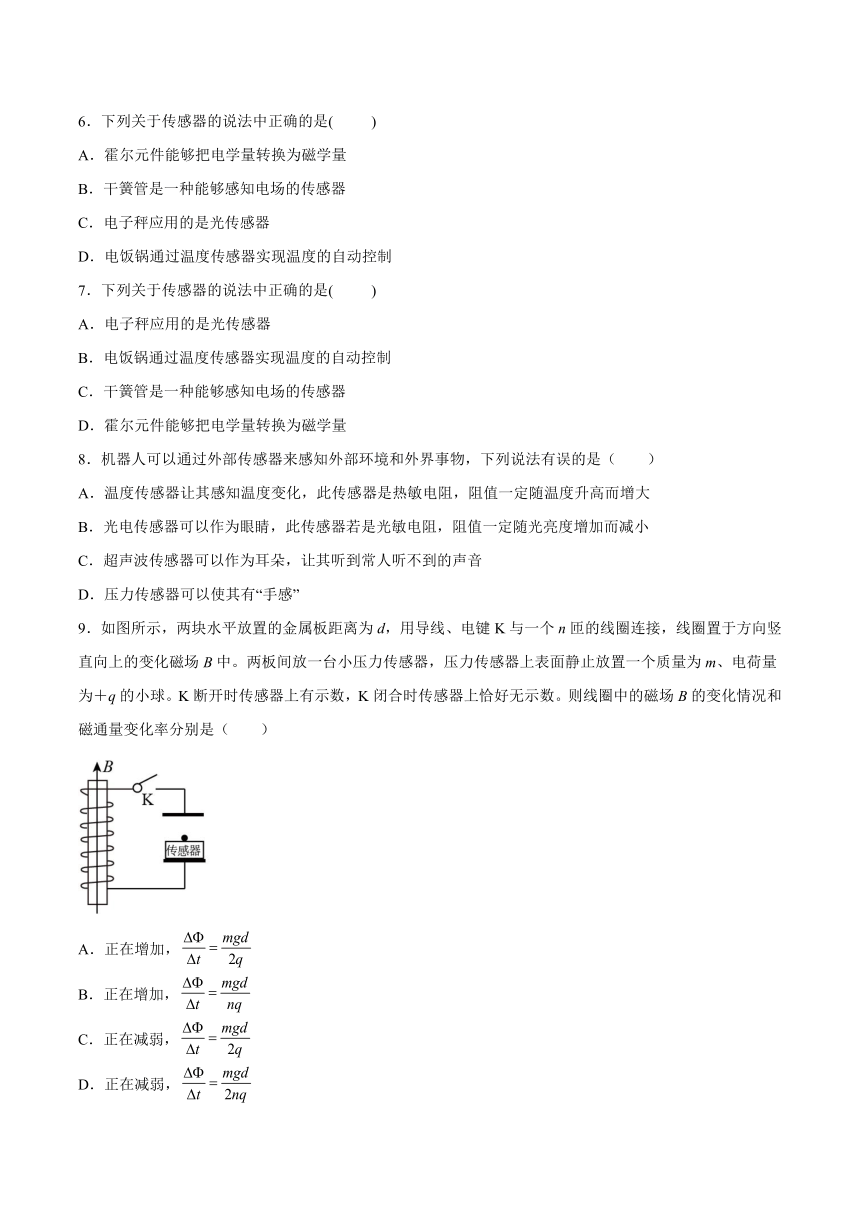

9．如图所示，两块水平放置的金属板距离为d，用导线、电键K与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球。K断开时传感器上有示数，K闭合时传感器上恰好无示数。则线圈中的磁场B的变化情况和磁通量变化率分别是（　　）
A．正在增加，
B．正在增加，
C．正在减弱，
D．正在减弱，

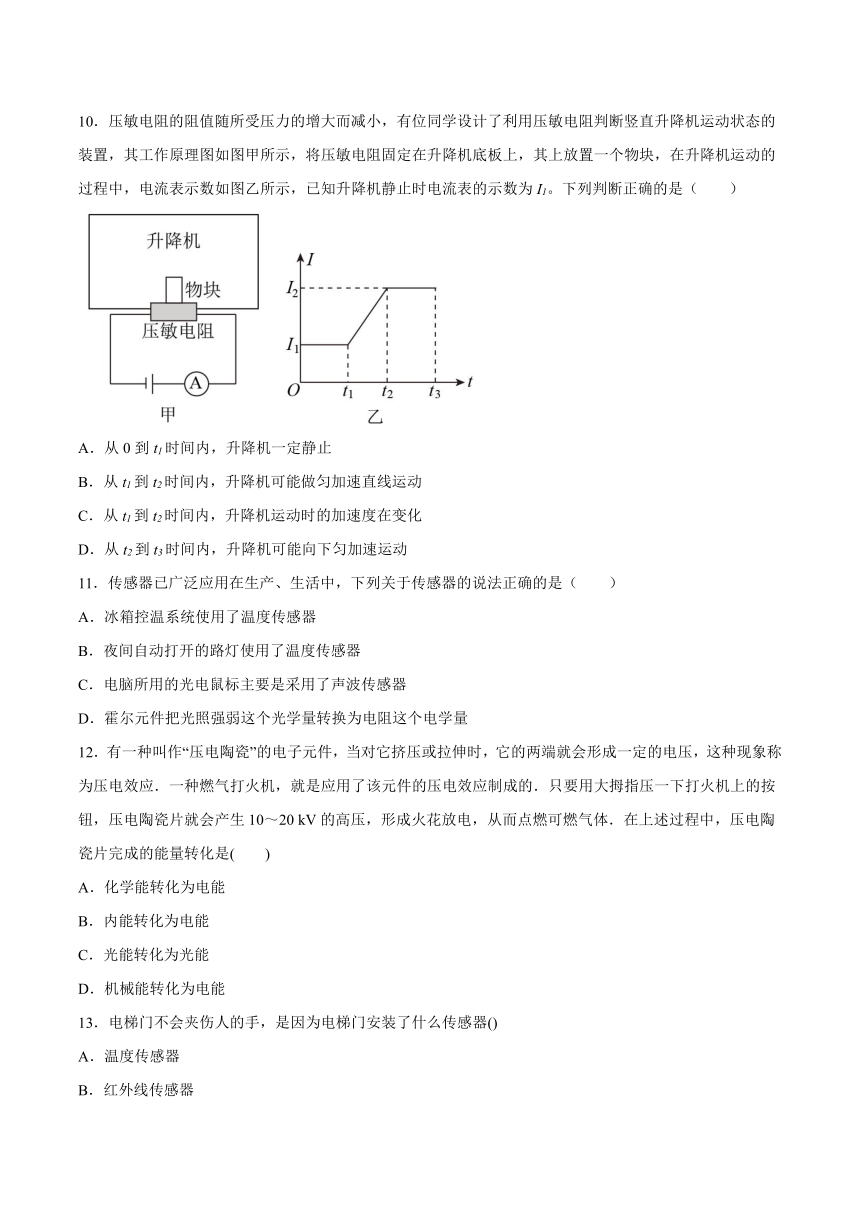

10．压敏电阻的阻值随所受压力的增大而减小，有位同学设计了利用压敏电阻判断竖直升降机运动状态的装置，其工作原理图如图甲所示，将压敏电阻固定在升降机底板上，其上放置一个物块，在升降机运动的过程中，电流表示数如图乙所示，已知升降机静止时电流表的示数为I1。下列判断正确的是（　　）
A．从0到t1时间内，升降机一定静止
B．从t1到t2时间内，升降机可能做匀加速直线运动
C．从t1到t2时间内，升降机运动时的加速度在变化
D．从t2到t3时间内，升降机可能向下匀加速运动
11．传感器已广泛应用在生产、生活中，下列关于传感器的说法正确的是（　　）
A．冰箱控温系统使用了温度传感器
B．夜间自动打开的路灯使用了温度传感器
C．电脑所用的光电鼠标主要是采用了声波传感器
D．霍尔元件把光照强弱这个光学量转换为电阻这个电学量
12．有一种叫作“压电陶瓷”的电子元件，当对它挤压或拉伸时，它的两端就会形成一定的电压，这种现象称为压电效应．一种燃气打火机，就是应用了该元件的压电效应制成的．只要用大拇指压一下打火机上的按钮，压电陶瓷片就会产生10～20 kV的高压，形成火花放电，从而点燃可燃气体．在上述过程中，压电陶瓷片完成的能量转化是(　　)
A．化学能转化为电能
B．内能转化为电能
C．光能转化为光能
D．机械能转化为电能
13．电梯门不会夹伤人的手，是因为电梯门安装了什么传感器()
A．温度传感器
B．红外线传感器
C．压力传感器
D．生物传感器

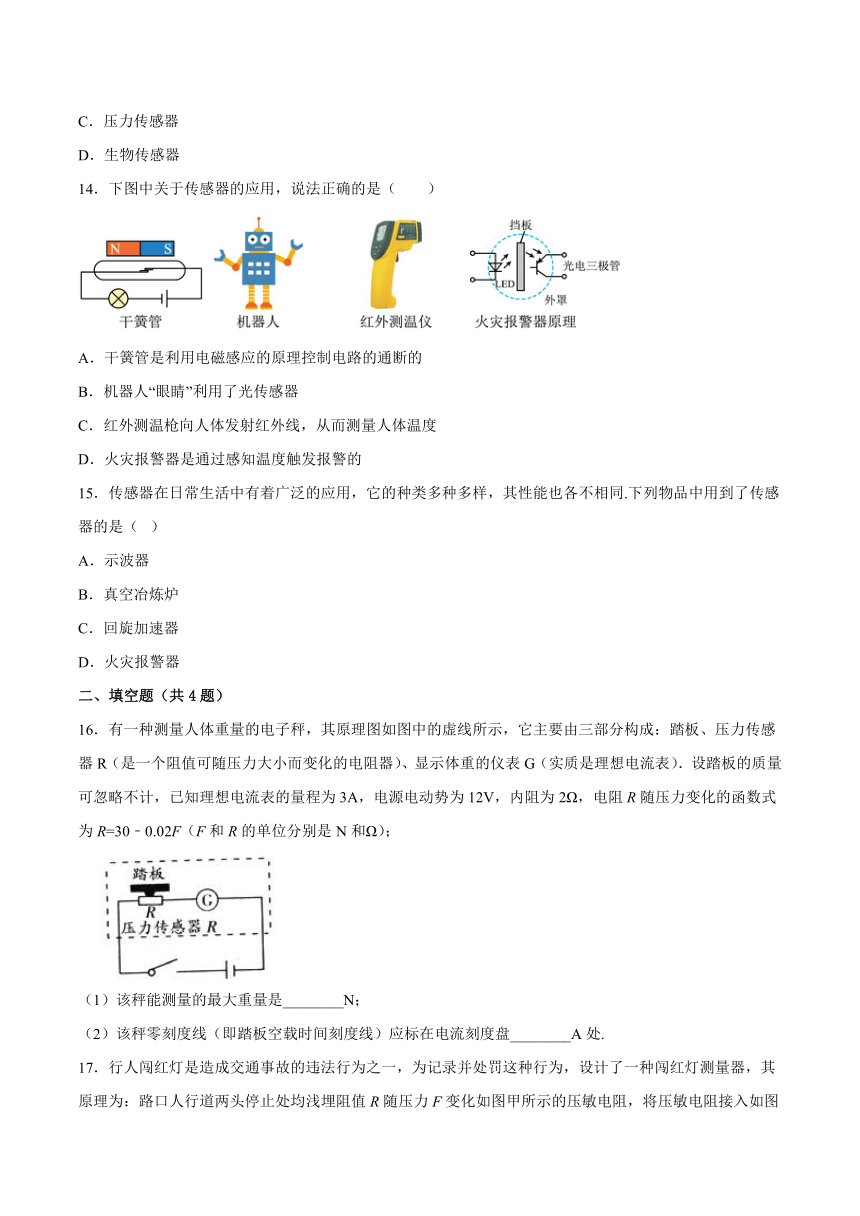

14．下图中关于传感器的应用，说法正确的是（　　）
A．干簧管是利用电磁感应的原理控制电路的通断的
B．机器人“眼睛”利用了光传感器
C．红外测温枪向人体发射红外线，从而测量人体温度
D．火灾报警器是通过感知温度触发报警的
15．传感器在日常生活中有着广泛的应用，它的种类多种多样，其性能也各不相同.下列物品中用到了传感器的是（ ）
A．示波器
B．真空冶炼炉
C．回旋加速器
D．火灾报警器
二、填空题（共4题）
16．有一种测量人体重量的电子秤，其原理图如图中的虚线所示，它主要由三部分构成：踏板、压力传感器R（是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表G（实质是理想电流表）．设踏板的质量可忽略不计，已知理想电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻R随压力变化的函数式为R=30﹣0.02F（F和R的单位分别是N和Ω）；

（1）该秤能测量的最大重量是________N；
（2）该秤零刻度线（即踏板空载时间刻度线）应标在电流刻度盘________A处.
17．行人闯红灯是造成交通事故的违法行为之一，为记录并处罚这种行为，设计了一种闯红灯测量器，其原理为：路口人行道两头停止处均浅埋阻值R随压力F变化如图甲所示的压敏电阻，将压敏电阻接入如图乙所示的电路中，已知控制电路中电源的电动势为12V，内阻为12，继电器线圈电阻为38，滑动变阻器连入电路的电阻为100；当控制电路中的电流大于0.05A时，衔铁会被吸引，从而启动工作电路，电控照相机拍照记录违法行为。
(1)当绿灯亮起时，光控开关应处于___________（选填“闭合”或“断开”）状态。
(2)当红灯亮起时，某人经过人行道停止处，电流表A的示数会变___________（选填“大”或“小”）。
(3)质量超过___________kg的行人闯红灯时才会被拍照记录（取重力加速度大小）。
(4)若要增大“行人闯红灯违法记录仪”的灵敏度，确保体重较小的行人闯红灯时也能被拍照，请提出一个可行的方案___________。
18．如图所示的电路中，当受到强光的照射下，小灯L__________发光；当用遮光板盖住时，小灯L__________发光。（均选填“不会”或“会”）
19．(1)热敏电阻常用于温度控制或过热保护装置中．图为某种热敏电阻和金属热电阻的阻值R随温度t变化的示意图．由图可知，这种热敏电阻在温度上升时导电能________(选填“增强”或“减弱”)；相对金属热电阻而言，热敏电阻对温度变化的响应更______(选填“敏感”或“不敏感”)．
(2)利用传感器可以探测、感受外界的信号、物理条件等．图甲所示为某同学用传感器做实验得到的小灯泡的U-I关系图线．
图甲 图乙
图丙
(a)实验室提供的器材有：电流传感器、电压传感器、滑动变阻器A(阻值范围0～10 Ω)、滑动变阻器B(阻值范围0～100 Ω)、电动势为6 V的电源(不计内阻)、小灯泡、电键、导线若干．该同学做实验时，滑动变阻器选用的是________(选填“A”或“B”)；请在图乙的方框中画出该实验的电路图__．
(b)将该小灯泡接入如丙图所示的电路中，已知电流传感器的示数为0.3 A，电源电动势为3 V．则此时小灯泡的电功率为________ W，电源的内阻为______Ω.
三、综合题（共4题）
20．图为光电式转速表原理图，请说明其工作原理．
21．图是光控路灯开关电路图，请分析讨论后写出它的工作原理。
22．走廊上的灯要求白天不亮，晚上有人走过时才亮，应在电路中接入什么传感器？这些传感器产生的信号要之间采用哪种连接形式串联或并联去控制灯泡的照明？
23．某同学设计了一个加速度计，如图所示。较重的滑块2可以在光滑的框架1中平移，滑块两侧用弹簧3拉着；R为滑动变阻器，4是滑动片，它与电阻器任一端之间的电阻值都与它到这端的距离成正比。这个装置就是一个加速度传感器。两个电池E的电压相同。按图连接电路后，电压表指针的零点位于表盘中央，当P端的电势高于Q端时，指针向零点右侧偏转。将框架固定在运动的物体上，当物体具有图示方向的加速度a时，电压表的指针将向哪个方向偏转？简述你分析的过程。
试卷第1页，共3页
参考答案：
1．B
2．D
3．A
4．B
5．B
6．D
7．B
8．A
9．B
10．C
11．A
12．D
13．C
14．B
15．D
16． 1400
17． 断开 大 10 滑动变阻器的滑片向b端适当移动（适当增大控制电路的电源电动势）
18． 会 不会
19． 增强 敏感 A 0.75 1.67
20．
光源1发出的光线经透镜2会聚成平行光束照到被测旋转物3上，光线被事先粘贴在旋转物体上的反光纸4反射回来，经透镜5聚焦落在光敏二极管6上，它产生与转速对应的电脉冲信号，转速快慢不同，接收的脉冲信号数量多少不同，经信号处理电路处理后，由显示器10显示出每分钟或每秒钟的转数即转速。
21．
无光照时，光敏电阻RL的阻值很大（大于1 MΩ），因此三极管的基极电流Ib很小，集电极电流Ic也很小，继电器J不会动作，此时可利用继电器的常闭触点作为路灯的开关，使路灯点亮；天亮了有光照射时，RL的阻值变得很小（小于3kΩ），于是Ic也增大，从而使继电器工作，吸动衔铁，使常闭触点断开，路灯也就关闭了。
22．应接光敏传感器和声音传感器，两者产生的信号采用串联的形式控制灯泡
23．左侧
答案第1页，共2页
