高三地理二轮 微专题 日晷与太阳视运动

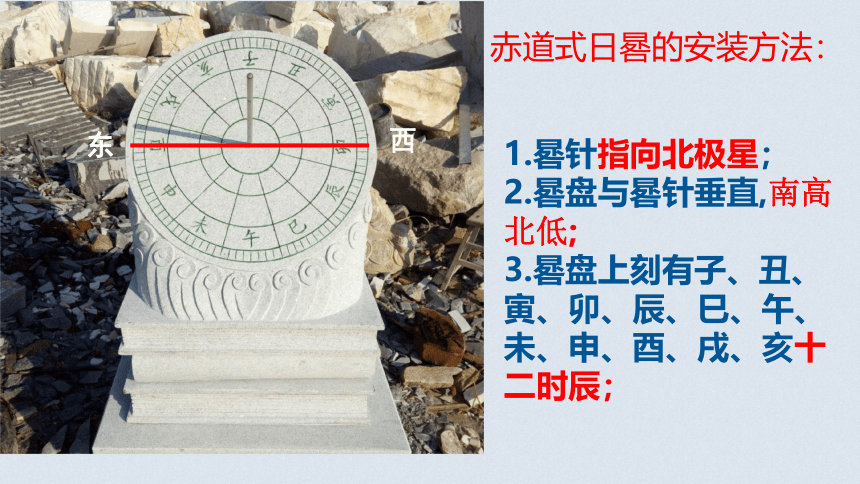

赤道式日晷的安装方法：
1.晷针指向北极星；
2.晷盘与晷针垂直,南高北低;
3.晷盘上刻有子、丑、寅、卯、辰、巳、午、未、申、酉、戌、亥十二时辰；
东
西

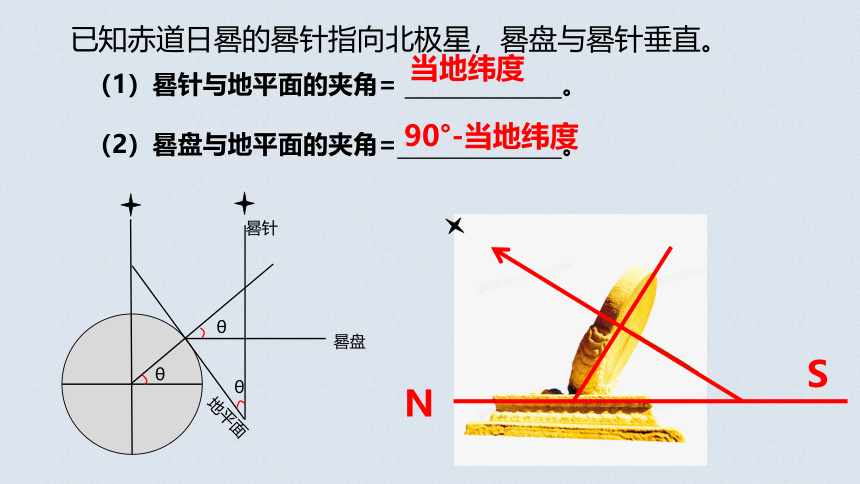

已知赤道日晷的晷针指向北极星，晷盘与晷针垂直。
晷盘
晷针
θ
θ
θ
地平面
（1）晷针与地平面的夹角= 。
（2）晷盘与地平面的夹角= 。
当地纬度
90°-当地纬度
N
S
　日晷是我国古代利用日影测得时刻的一种计时仪器,通常由铜制的指针、与指针垂直的晷盘组成。其工作的原理是,将指针朝向北极星固定,通过观察指针投影在晷盘上的刻度来判断时间。下图为我国某地某日日晷照片。据此完成下面两题。
1.图示时刻,太阳的方位为(　　)
A.东北方向　　　　B.西北方向
C.东南方向　　　　D.西南方向
2.若图示日晷晷盘与地面的夹角为59°,则该日晷最可能放置的地点是(　　)
A.广州　　　 B.上海　　　
C.哈尔滨　　　D.漠河
D
B
N
S
E
W

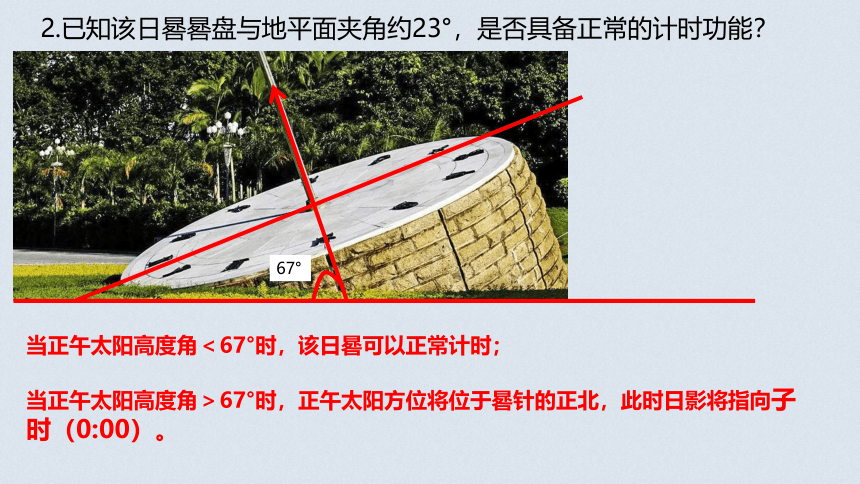

2.已知该日晷晷盘与地平面夹角约23°，是否具备正常的计时功能？
当正午太阳高度角＜67°时，该日晷可以正常计时；
当正午太阳高度角＞67°时，正午太阳方位将位于晷针的正北，此时日影将指向子时（0:00）。
67°

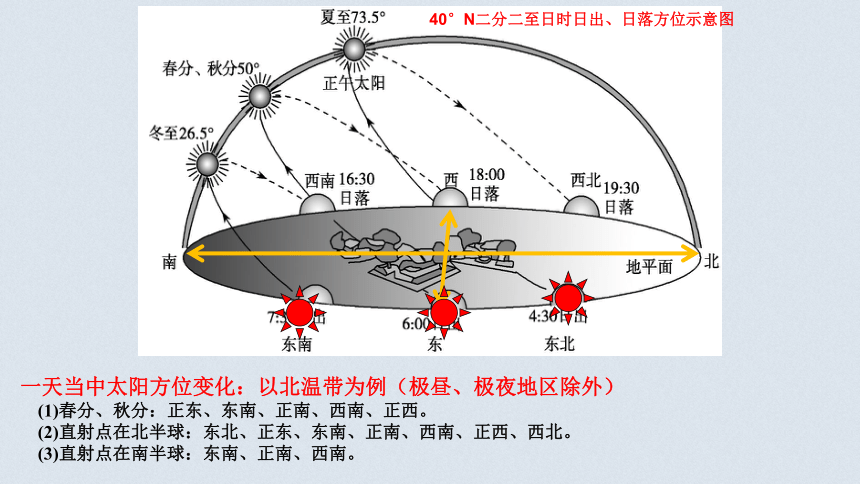

一天当中太阳方位变化：以北温带为例（极昼、极夜地区除外）
(1)春分、秋分：正东、东南、正南、西南、正西。
(2)直射点在北半球：东北、正东、东南、正南、西南、正西、西北。
(3)直射点在南半球：东南、正南、西南。
40°N二分二至日时日出、日落方位示意图

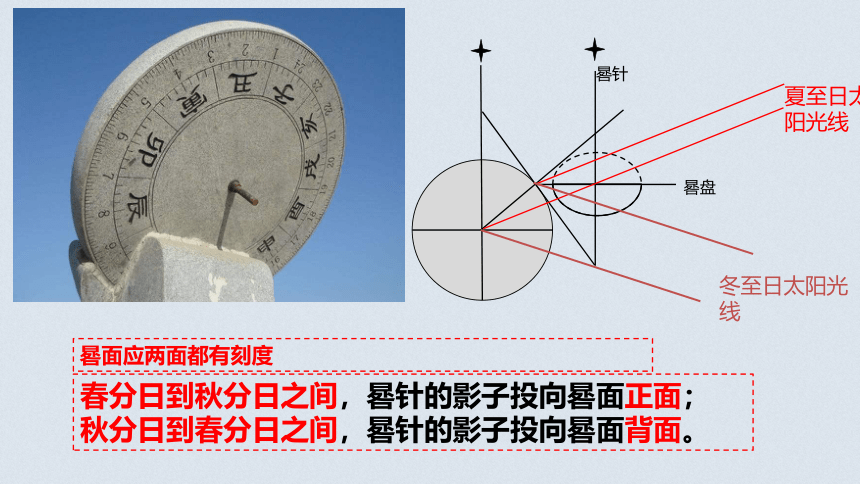

晷盘
晷针
夏至日太阳光线
冬至日太阳光线
晷面应两面都有刻度
春分日到秋分日之间，晷针的影子投向晷面正面；
秋分日到春分日之间，晷针的影子投向晷面背面。
日晷是我国古代利用日影测得时刻的一种计时仪器，通常由铜制的指针、与指针垂直的石盘组成。其工作的原理是：将指针朝向北极星固定，通过观察指针投影在石盘上的刻度来判断时间。下图为我国某地某日日晷影像照片。据此完成1～2题。
1.图示时刻太阳的方位为
A.东北方向 B.西北方向
C.东南方向 D.西南方向
√
2.若图中晷面与地平面的夹角为49°，日晷指针阴影与图中虚线完全重合时北京时间为12：12，则日晷所在地的经纬度为
A.(49°N,120°E) B.(41°N,117°E)
C.(49°N,117°E) D.(41°N,121°E)
√
赤道式日晷是中国古代最经典和传统的天文观测仪器。赤道式日晷依照使用地的纬度，使赤道式日晷的晷面平行于赤道面。晷盘上的刻度是等分的，不同季节，晷针投影在晷盘上的影子会分别出现在晷盘的北侧面和南侧面，如下图所示。读图，完成3～5题。
3.赤道式日晷晷针指向北极星附近，其目的是
①调整晷盘的方向　②调整晷盘与地平面的夹角
③减少日晷计时的误差　④调整晷盘和晷针之间
的夹角
A.①②③　B.①②④　C.①③④　D.②③④
√
4.赤道式日晷晷针与地平面的夹角θ
A.随纬度的升高而增大
B.随纬度的升高而减小
C.随纬度的升高先升高后降低
D.随纬度的升高先降低后升高
√
5.一年中利用晷盘北侧面观测的时间段应当是
A.冬至—次年夏至
B.夏至—冬至
C.春分—秋分
D.秋分—次年春分
√
6.(2021·天津滨海新区期末)结合图文资料，完成下列问题。(16分)
日晷是我国古代利用日影测得时刻的一种计时仪器。某同学去北京故宫参加社会实践活动，观察了安放在太和殿前的日晷，并绘制了日晷计时示意图(图乙)。图甲为某极点俯视图。
(1)读图甲，此时太阳直射点的坐标是_________________，天津此时昼夜长短状况是___________________________。A、B、C三地正午太阳高度由大到小依次为________。(6分)
(23°26′S,180°)
昼短夜长，且昼最短、夜最长
B、C、A
(2)根据图乙可以判断，该同学观测日晷的时刻为________。一天中从日出到日落，晷针投影长度变化的规律是________________。(4分)
11：00
由长变短再变长
(3)图甲所示节气过后，故宫日晷正午时晷针影长开始______。(2分)
1
2
3
4
5
6
变短
(4)说出影响北京故宫日晷计时效果的自然因素。(4分)
答案　昼夜状况，天气阴晴状况等。
清钱泳《履园丛话 艺能·铜匠》：“测十二时者，古来惟有漏壶，而后世又作日晷、月晷，日晷用于日中，月晷用于夜中，然是日有风雨，则不可用矣。”
日晷的缺点
