苏科版九上 第十五章 第12课时 电功和电热 单元复习课 课时训练

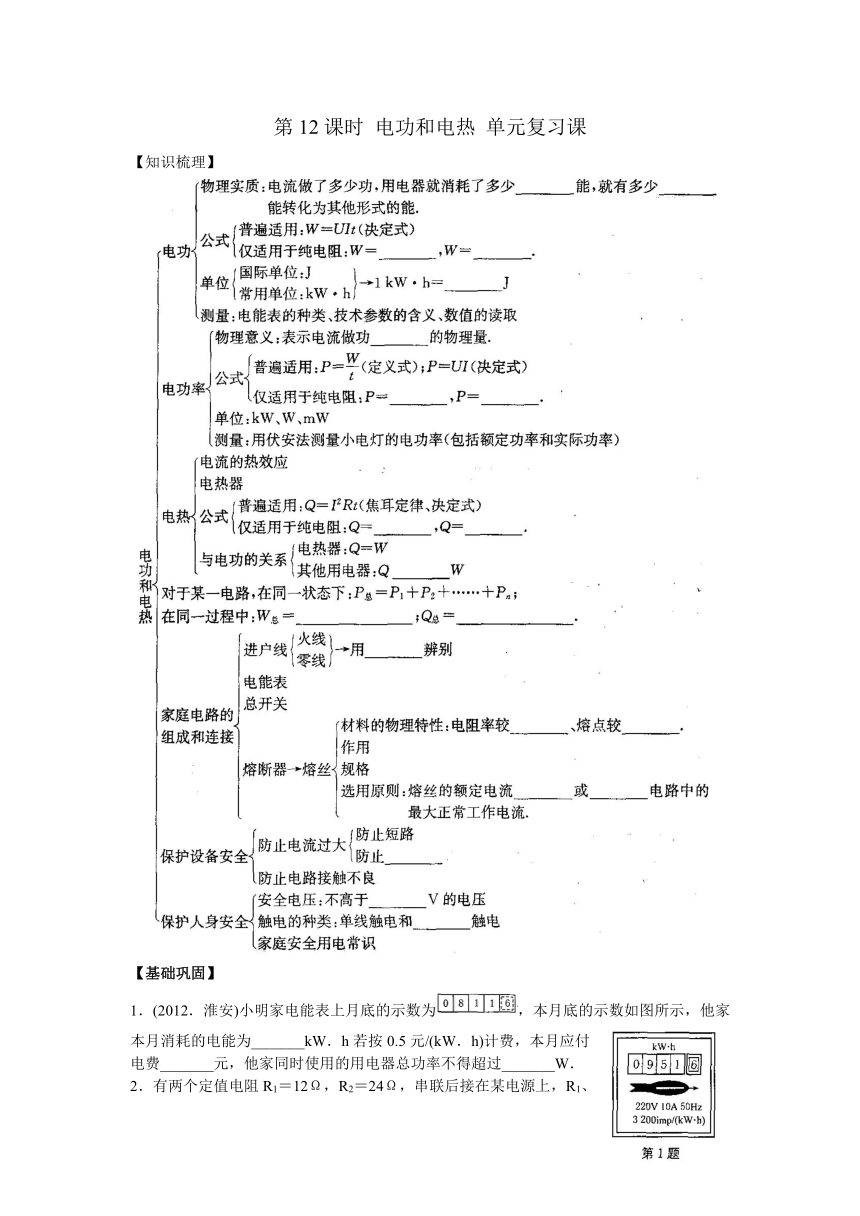

第12课时 电功和电热 单元复习课
【知识梳理】
【基础巩固】
1．(2012．淮安)小明家电能表上月底的示数为，本月底的示数如图所示，他家本月消耗的电能为_______kW．h若按0.5元/(kW．h)计费，本月应付
电费_______元，他家同时使用的用电器总功率不得超过_______W．
2．有两个定值电阻R1＝12Ω，R2＝24Ω，串联后接在某电源上，R1、
R2两端的电压之比为_______；R1、R2消耗的电功率之比为_______；
如并联后接在同一电源上，通过R1、R2的电流之比为_______；R1、R2
消耗的电功率之比为_______．

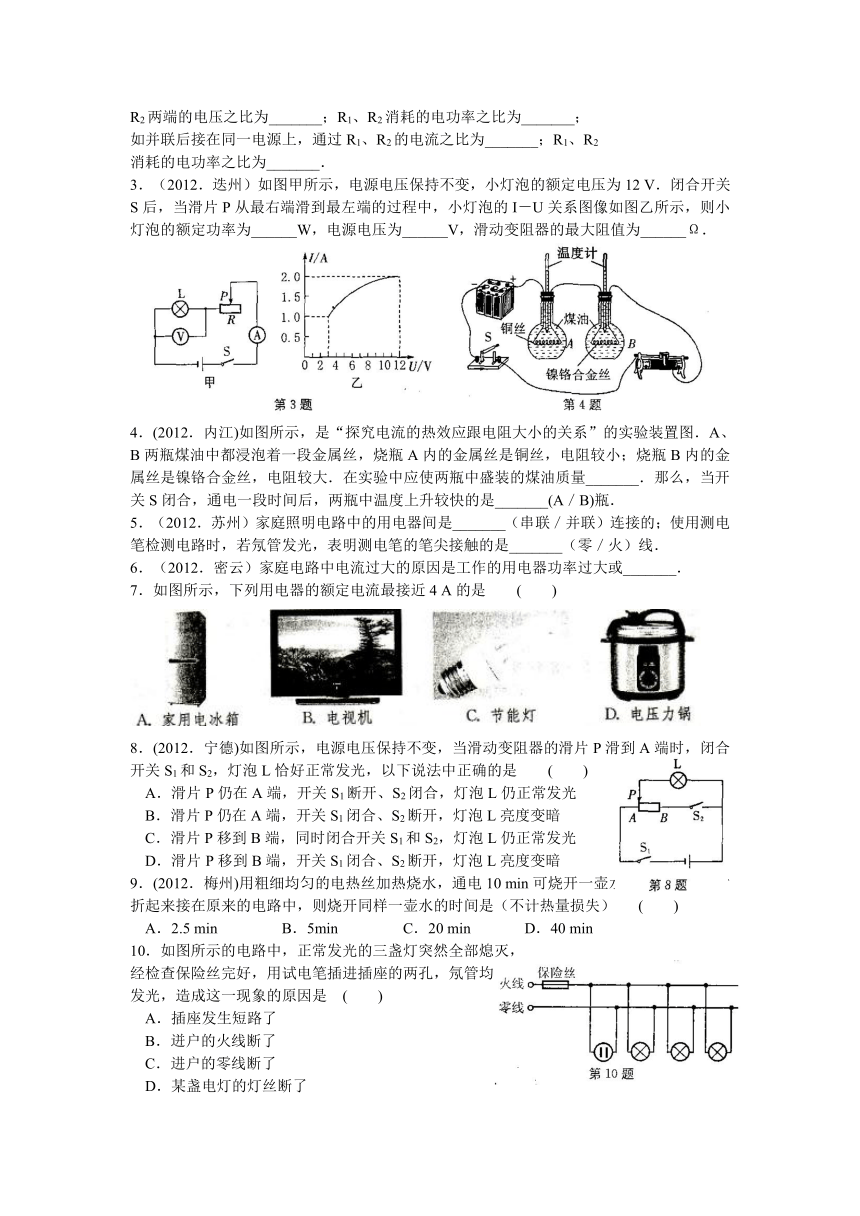

3．（2012．迭州）如图甲所示，电源电压保持不变，小灯泡的额定电压为12 V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I－U关系图像如图乙所示，则小灯泡的额定功率为______W，电源电压为______V，滑动变阻器的最大阻值为______Ω．
4．(2012．内江)如图所示，是“探究电流的热效应跟电阻大小的关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内的金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍铬合金丝，电阻较大．在实验中应使两瓶中盛装的煤油质量_______．那么，当开关S闭合，通电一段时间后，两瓶中温度上升较快的是_______(A／B)瓶．
5．（2012．苏州）家庭照明电路中的用电器间是_______（串联／并联）连接的；使用测电笔检测电路时，若氖管发光，表明测电笔的笔尖接触的是_______（零／火）线．
6．（2012．密云）家庭电路中电流过大的原因是工作的用电器功率过大或_______．
7．如图所示，下列用电器的额定电流最接近4 A的是 ( )
8．(2012．宁德)如图所示，电源电压保持不变，当滑动变阻器的滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法中正确的是 ( )
A．滑片P仍在A端，开关S1断开、S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合、S2断开，灯泡L亮度变暗
C．滑片P移到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P移到B端，开关S1闭合、S2断开，灯泡L亮度变暗
9．(2012．梅州)用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来接在原来的电路中，则烧开同样一壶水的时间是（不计热量损失） ( )
A．2.5 min B．5min C．20 min D．40 min
10．如图所示的电路中，正常发光的三盏灯突然全部熄灭，
经检查保险丝完好，用试电笔插进插座的两孔，氖管均
发光，造成这一现象的原因是 ( )
A．插座发生短路了
B．迸户的火线断了
C．进户的零线断了
D．某盏电灯的灯丝断了

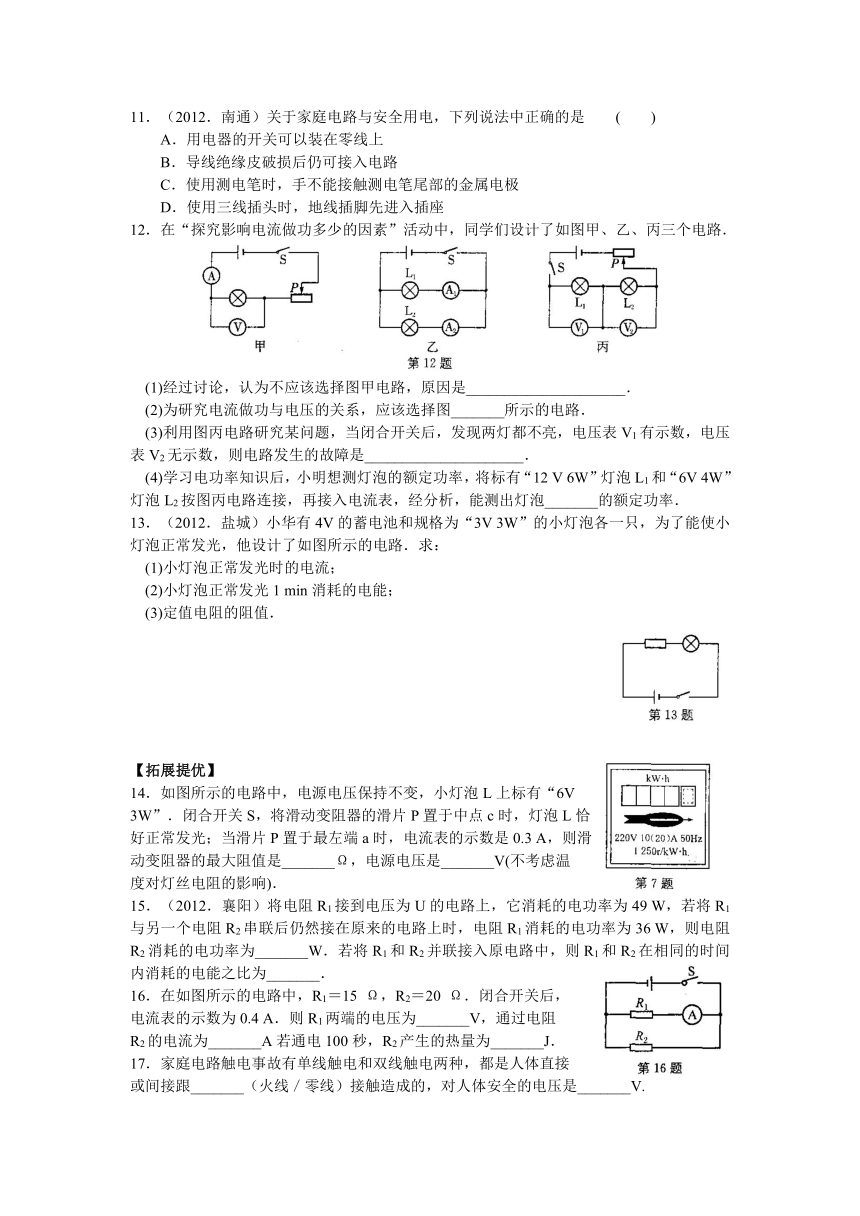

11．（2012．南通）关于家庭电路与安全用电，下列说法中正确的是 ( )
A．用电器的开关可以装在零线上
B．导线绝缘皮破损后仍可接入电路
C．使用测电笔时，手不能接触测电笔尾部的金属电极
D．使用三线插头时，地线插脚先进入插座
12．在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路．
(1)经过讨论，认为不应该选择图甲电路，原因是_____________________．
(2)为研究电流做功与电压的关系，应该选择图_______所示的电路．
(3)利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V1有示数，电压表V2无示数，则电路发生的故障是_____________________．
(4)学习电功率知识后，小明想测灯泡的额定功率，将标有“12 V 6W”灯泡L1和“6V 4W”灯泡L2按图丙电路连接，再接入电流表，经分析，能测出灯泡_______的额定功率．
13．（2012．盐城）小华有4V的蓄电池和规格为“3V 3W”的小灯泡各一只，为了能使小灯泡正常发光，他设计了如图所示的电路．求：
(1)小灯泡正常发光时的电流；
(2)小灯泡正常发光1 min消耗的电能；
(3)定值电阻的阻值．
【拓展提优】
14．如图所示的电路中，电源电压保持不变，小灯泡L上标有“6V
3W”．闭合开关S，将滑动变阻器的滑片P置于中点c时，灯泡L恰
好正常发光；当滑片P置于最左端a时，电流表的示数是0.3 A，则滑
动变阻器的最大阻值是_______Ω，电源电压是_______V(不考虑温
度对灯丝电阻的影响)．
15．（2012．襄阳）将电阻R1接到电压为U的电路上，它消耗的电功率为49 W，若将R1与另一个电阻R2串联后仍然接在原来的电路上时，电阻R1消耗的电功率为36 W，则电阻R2消耗的电功率为_______W．若将R1和R2并联接入原电路中，则R1和R2在相同的时间内消耗的电能之比为_______．
16．在如图所示的电路中，R1＝15 Ω，R2＝20 Ω．闭合开关后，
电流表的示数为0.4 A．则R1两端的电压为_______V，通过电阻
R2的电流为_______A若通电100秒，R2产生的热量为_______J．
17．家庭电路触电事故有单线触电和双线触电两种，都是人体直接
或间接跟_______（火线／零线）接触造成的，对人体安全的电压是_______V.
18．（2012．随州）两定值电阻甲、乙的电流与电压的关系如图所示，现将甲和乙串联后接在电压为3伏的电源上，下列分析正确的是 ( )
A．甲的电阻大于乙的电阻 B．甲的电压大于乙的电压
C．甲消耗的功率大于乙消耗的功率 D．甲的电流等于乙的电流
19．（2012．兰州）灯泡L1标有“24V 12W”的字样，灯泡L2标有“12V 12W”的字样，将两个灯泡串联后接在电源电压为U的电路中，若要保证两个灯泡不损坏，则 ( )
A．电源电压U的最大值为30V
B．两灯泡的实际功率之比为1：4
C．灯泡L2两端电压与电源电压U之比为1：3
D．电源电压U为36V时，灯泡L1、L2均能正常发光
20．如图所示的电路中，电源电压为4V，电流表的量程为“0～0.6 A”，电压表的量程为“0～3V”，小灯泡标有“2V 1W”字样（灯丝电阻不变），滑动变阻器标有“20Ω 1A”字样，闭合开关，在保证电路各元件安全（灯泡两端电压不允许超过额定值）的情况下，下列说法正确的是 ( )
A．小灯泡的最小功率为0.36W
B．电压表的示数范围是1V～3V
C．滑动变阻器接入电路的阻值范围是4Ω～12Ω
D．电路总功率的变化范围是1 W～2.4 W
21．（多选题）下图是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝(R1 >R2)．下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是 ( )
A．甲的连接方式发热功率最小 B．乙的连接方式发热功率最小
C．丙的连接方式发热功率最大 D．丁的连接方式发热功率最大
22．（2012．陕西）小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是 ( )
A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．接线板上的多个插座与指示灯串联
D．接线板上的开关与指示灯并联
23．（2012．宿迁）生活中，下列做法不可取的是 ( )
A．断开总闸，修理灯座
B．架设室外的电视天线，应该远离高压电线
C．有人触电，切断电源
D．手握测电笔笔尖金属体，判断火线或零线
24．（2012．福州）请将图中的家庭电路按安全用电要求连接完整．
25．(2012．苏州)按图示的电路图做“测量小电灯的功率”的实验，所用器材有：标有“3.8 V”字样的待测小电灯、电压恒为6V的电源、标有“20 Ω 1 A”的滑动变阻器、电流表(量程为0～0.6 A、0～3 A)、电压表(量程为0～3 V、0～15 V)、开关及导线若干．
(1)某学生在实验时，把电流表与电压表的位置交换连接了，闭合开
关后会造成_______（填选项前的字母）．
A．电流表烧坏 B．电压表烧坏
C．小电灯烧坏 D．小电灯不亮
(2)另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到
最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，
则电路故障是：_______，排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_______．
(3)小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．
①通过上表数据，可算得小电灯的额定功率为_______W，还可得出关于灯丝电阻的结论是：_____________________；
②当小电灯正常工作时，连人电路的滑动变阻器的阻值为_______Ω．
③将两个这样的相同规格的小电灯串联后直接接在6 V电源的两端，两灯消耗的总功率为_______W．
(4)若电压表的0~15 V量程已损坏，只能使用0～3 V量程，其他器材不变，如何测出小电灯的额定功率？
①在虚线框中画出测量电路图；
②若小电灯两端最大可加4.5 V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_______Ω～_______Ω．
26．(2012．武汉)武汉市某小学的学生发明的电热课椅获得了国家专利，有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如下．坐垫内的电热丝R1、R2的阻值分别为260Ω、150Ω，脚踏内的电热丝R3的阻值为400Ω．闭合开关S1，调节开关S2，可以使脚踏分别处于“低温挡”、“中温挡”、“高温挡”（不考虑温度的变化对电阻的影响）
(1)该电热课椅消耗的最大功率是多少瓦？
(2)当脚踏处于中温挡时，电热课椅在10秒内产生的
热量是多少焦？
参考答案
【基础巩固】
1．140 70 2．2×103 2．1：2　1：2 　2：1 　2：1 　3．24 12 9
4．相等　B　5．并联　火　6．发生短路　7．D　 8．D 　9．A　10．C 　11．D 　12． (1)无法使用控制变量法　(2)丙　(3)L1开路 (4)L1 13．(1) 1A (2) 180J (3)1Ω
【拓展提优】
14．48 18 15．6 1：6 16．6 0.3 180 17．火线　不高于36
18．D 19．A 20．C　21．B、D 　22．B 　23．D　
24．如图所示

25．(1)D　(2)小电灯断路　开关闭合前没有将滑片放在阻值最大处　(3)①1.14　灯丝电阻随温度的升高而增大　②7.3　③1.　5(4)①如图所示　②4.7 12　
26．(1)121W (2)880J
