苏科版九上 第十五章 电功和电热 检测卷

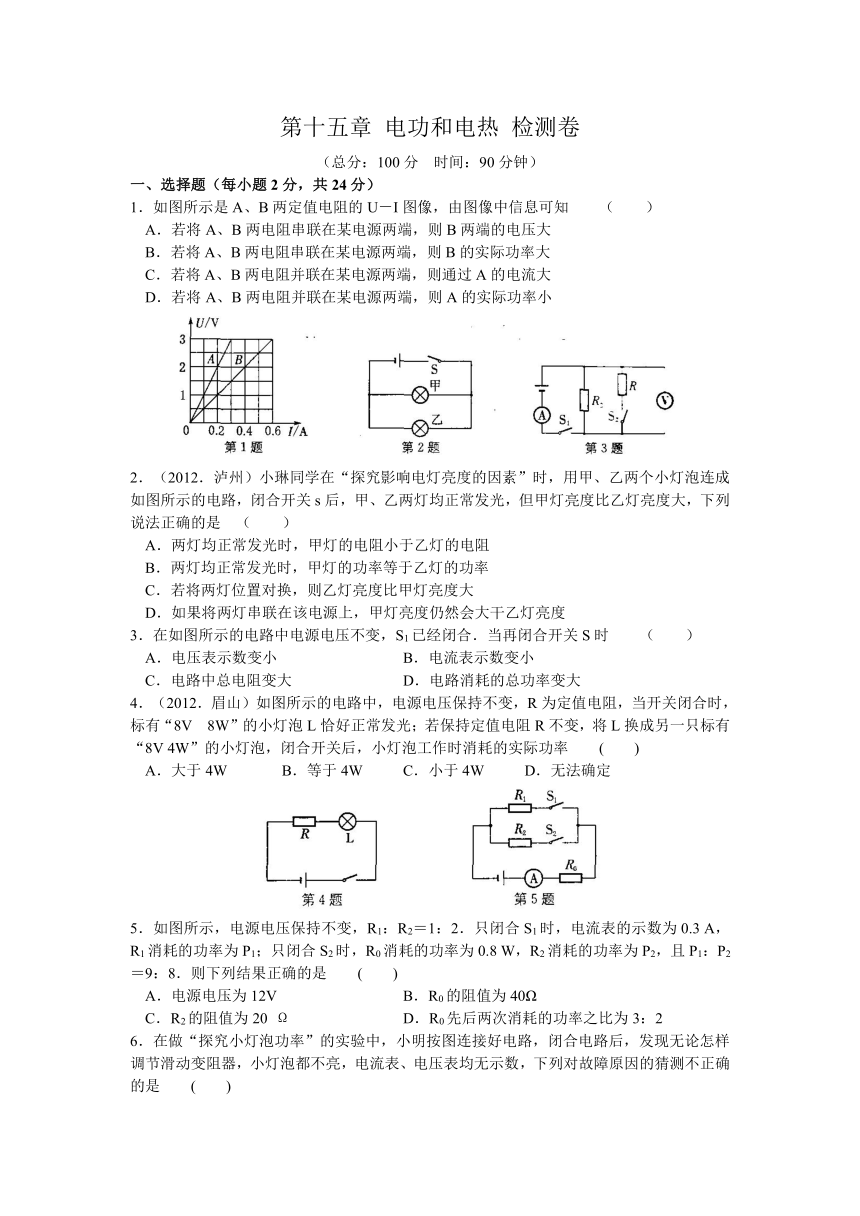

第十五章 电功和电热 检测卷
（总分：100分　时间：90分钟）
一、选择题（每小题2分，共24分）
1．如图所示是A、B两定值电阻的U－I图像，由图像中信息可知 　（ ）
A．若将A、B两电阻串联在某电源两端，则B两端的电压大
B．若将A、B两电阻串联在某电源两端，则B的实际功率大
C．若将A、B两电阻并联在某电源两端，则通过A的电流大
D．若将A、B两电阻并联在某电源两端，则A的实际功率小
2．（2012．泸州）小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路，闭合开关s后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大，下列说法正确的是　（ ）
A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B．两灯均正常发光时，甲灯的功率等于乙灯的功率
C．若将两灯位置对换，则乙灯亮度比甲灯亮度大
D．如果将两灯串联在该电源上，甲灯亮度仍然会大干乙灯亮度
3．在如图所示的电路中电源电压不变，S1已经闭合．当再闭合开关S时 （ ）
A．电压表示数变小 B．电流表示数变小
C．电路中总电阻变大 D．电路消耗的总功率变大
4．（2012．眉山）如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V 8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率 ( )
A．大于4W B．等于4W C．小于4W D．无法确定
5．如图所示，电源电压保持不变，R1：R2＝1：2．只闭合S1时，电流表的示数为0.3 A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.8 W，R2消耗的功率为P2，且P1：P2＝9：8．则下列结果正确的是 ( )
A．电源电压为12V B．R0的阻值为40Ω
C．R2的阻值为20 Ω D．R0先后两次消耗的功率之比为3：2

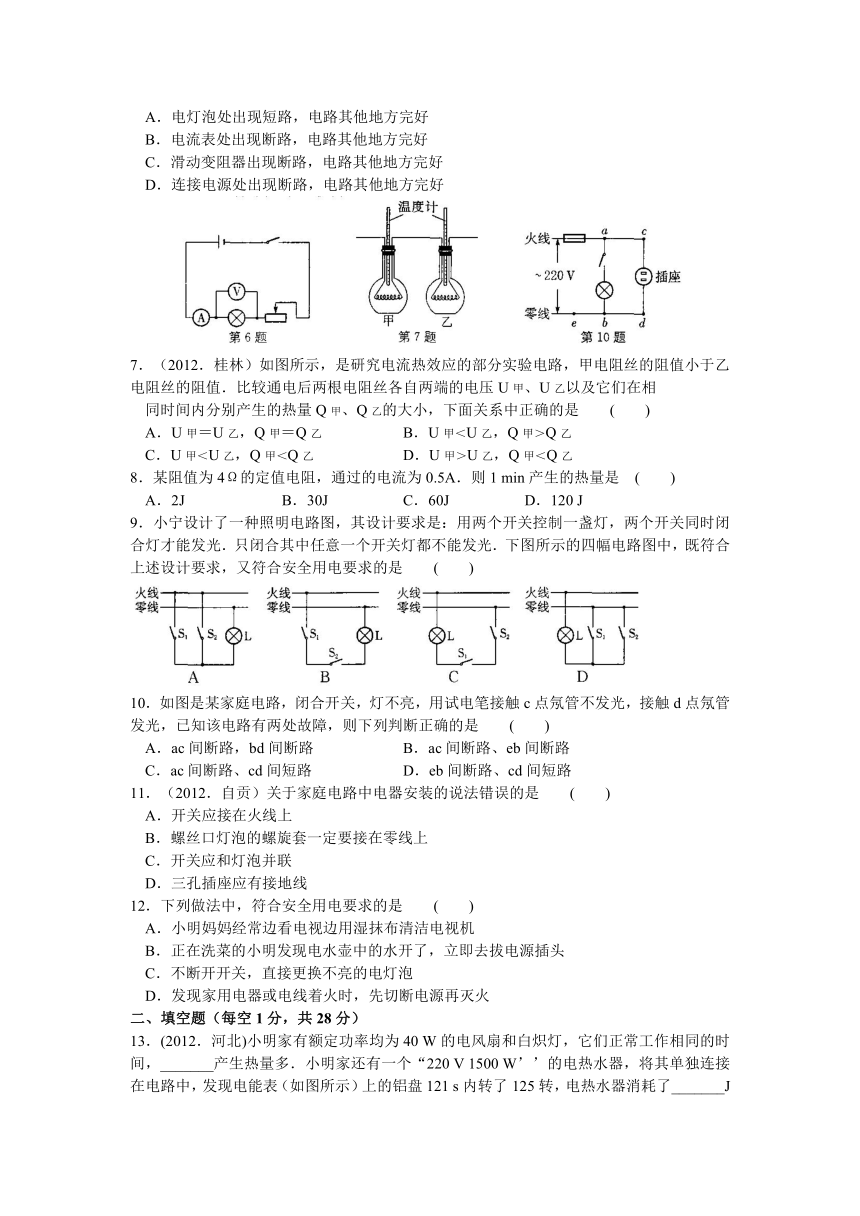

6．在做“探究小灯泡功率”的实验中，小明按图连接好电路，闭合电路后，发现无论怎样调节滑动变阻器，小灯泡都不亮，电流表、电压表均无示数，下列对故障原因的猜测不正确的是 ( )
A．电灯泡处出现短路，电路其他地方完好
B．电流表处出现断路，电路其他地方完好
C．滑动变阻器出现断路，电路其他地方完好
D．连接电源处出现断路，电路其他地方完好
7．（2012．桂林）如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相
同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是 ( )
A．U甲＝U乙，Q甲＝Q乙 B．U甲＜U乙，Q甲＞Q乙
C．U甲＜U乙，Q甲＜Q乙 D．U甲＞U乙，Q甲＜Q乙
8．某阻值为4Ω的定值电阻，通过的电流为0.5A．则1 min产生的热量是 ( )
A．2J B．30J C．60J D．120 J
9．小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光．只闭合其中任意一个开关灯都不能发光．下图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是 ( )
10．如图是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光，已知该电路有两处故障，则下列判断正确的是 ( )
A．ac间断路，bd间断路 B．ac间断路、eb间断路
C．ac间断路、cd间短路 D．eb间断路、cd间短路
11．（2012．自贡）关于家庭电路中电器安装的说法错误的是 ( )
A．开关应接在火线上
B．螺丝口灯泡的螺旋套一定要接在零线上
C．开关应和灯泡并联
D．三孔插座应有接地线
12．下列做法中，符合安全用电要求的是 ( )
A．小明妈妈经常边看电视边用湿抹布清洁电视机
B．正在洗菜的小明发现电水壶中的水开了，立即去拔电源插头
C．不断开开关，直接更换不亮的电灯泡
D．发现家用电器或电线着火时，先切断电源再灭火
二、填空题（每空1分，共28分）

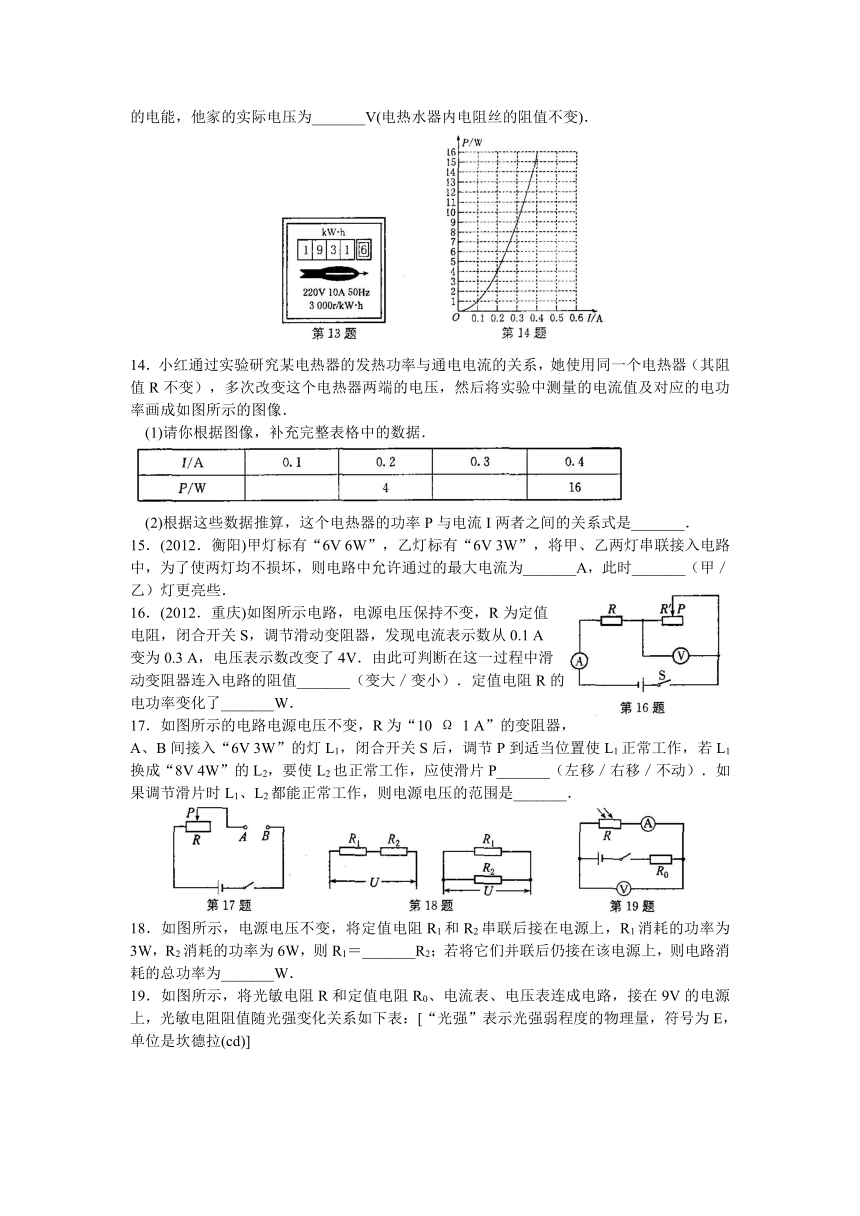

13．(2012．河北)小明家有额定功率均为40 W的电风扇和白炽灯，它们正常工作相同的时间，_______产生热量多．小明家还有一个“220 V 1500 W’’的电热水器，将其单独连接在电路中，发现电能表（如图所示）上的铝盘121 s内转了125转，电热水器消耗了_______J的电能，他家的实际电压为_______V(电热水器内电阻丝的阻值不变)．
14．小红通过实验研究某电热器的发热功率与通电电流的关系，她使用同一个电热器（其阻值R不变），多次改变这个电热器两端的电压，然后将实验中测量的电流值及对应的电功率画成如图所示的图像．
(1)请你根据图像，补充完整表格中的数据．
(2)根据这些数据推算，这个电热器的功率P与电流I两者之间的关系式是_______．
15．(2012．衡阳)甲灯标有“6V 6W”，乙灯标有“6V 3W”，将甲、乙两灯串联接入电路中，为了使两灯均不损坏，则电路中允许通过的最大电流为_______A，此时_______（甲／乙）灯更亮些．
16．(2012．重庆)如图所示电路，电源电压保持不变，R为定值
电阻，闭合开关S，调节滑动变阻器，发现电流表示数从0.1 A
变为0.3 A，电压表示数改变了4V．由此可判断在这一过程中滑
动变阻器连入电路的阻值_______（变大／变小）．定值电阻R的
电功率变化了_______W．
17．如图所示的电路电源电压不变，R为“10 Ω 1 A”的变阻器，
A、B间接入“6V 3W”的灯L1，闭合开关S后，调节P到适当位置使L1正常工作，若L1换成“8V 4W”的L2，要使L2也正常工作，应使滑片P_______（左移／右移／不动）．如果调节滑片时L1、L2都能正常工作，则电源电压的范围是_______．
18．如图所示，电源电压不变，将定值电阻R1和R2串联后接在电源上，R1消耗的功率为3W，R2消耗的功率为6W，则R1＝_______R2；若将它们并联后仍接在该电源上，则电路消耗的总功率为_______W．

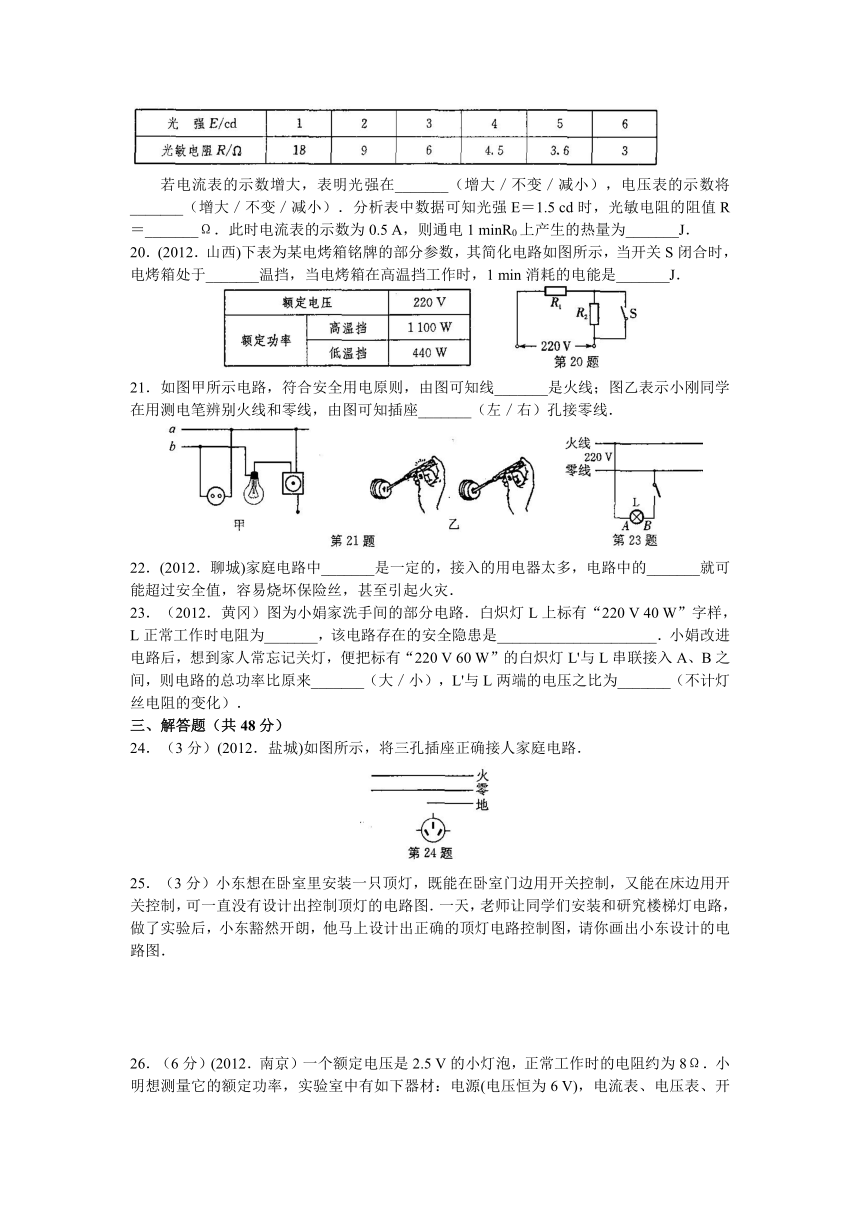

19．如图所示，将光敏电阻R和定值电阻R0、电流表、电压表连成电路，接在9V的电源上，光敏电阻阻值随光强变化关系如下表：[“光强”表示光强弱程度的物理量，符号为E，单位是坎德拉(cd)]
若电流表的示数增大，表明光强在_______（增大／不变／减小），电压表的示数将_______（增大／不变／减小）．分析表中数据可知光强E＝1.5 cd时，光敏电阻的阻值R＝_______Ω．此时电流表的示数为0.5 A，则通电1 minR0上产生的热量为_______J．
20．(2012．山西)下表为某电烤箱铭牌的部分参数，其简化电路如图所示，当开关S闭合时，电烤箱处于_______温挡，当电烤箱在高温挡工作时，1 min消耗的电能是_______J．
21．如图甲所示电路，符合安全用电原则，由图可知线_______是火线；图乙表示小刚同学在用测电笔辨别火线和零线，由图可知插座_______（左／右）孔接零线．
22．(2012．聊城)家庭电路中_______是一定的，接入的用电器太多，电路中的_______就可能超过安全值，容易烧坏保险丝，甚至引起火灾．
23．（2012．黄冈）图为小娟家洗手间的部分电路．白炽灯L上标有“220 V 40 W”字样，L正常工作时电阻为_______，该电路存在的安全隐患是_____________________．小娟改进电路后，想到家人常忘记关灯，便把标有“220 V 60 W”的白炽灯L'与L串联接入A、B之间，则电路的总功率比原来_______（大／小），L'与L两端的电压之比为_______（不计灯丝电阻的变化）．
三、解答题（共48分）
24．（3分）(2012．盐城)如图所示，将三孔插座正确接人家庭电路．
25．（3分）小东想在卧室里安装一只顶灯，既能在卧室门边用开关控制，又能在床边用开关控制，可一直没有设计出控制顶灯的电路图．一天，老师让同学们安装和研究楼梯灯电路，做了实验后，小东豁然开朗，他马上设计出正确的顶灯电路控制图，请你画出小东设计的电路图．
26．（6分）(2012．南京）一个额定电压是2.5 V的小灯泡，正常工作时的电阻约为8Ω．小明想测量它的额定功率，实验室中有如下器材：电源(电压恒为6 V)，电流表、电压表、开关各1个，规格分别为“10 Ω 1A”和“50 Ω 0.5 A”的滑动变阻器2个，导线若干．
(1)小明设计了图甲所示电路，他应选用规格为_______的滑动变阻器．
(2)图乙是小明根据电路图连接的实物图．闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图乙中连接错误的导线上打“×”并补画出正确的连线．
(3)小明正确连线后，继续实验，当电压表的示数为2.5 V时，电流表的示数如图丙所示为_______A，小灯泡的额定功率是_______W．
(4)实验结束后，小明整理实验器材时，发现滑动变阻器的AP部分比PD部分热，这是因为___________________________________．
27．（7分）（2012．扬州）在学习“探究影响电流热效应的因素”时，同学们发现用电阻丝对煤油加热时，观察温度计的示数变化的过程非常耗时，为了减少实验的时间，他们提出了如下改进的设想：
设想一：将煤油换成水来做实验，
设想二：通过加热空气来做实验．
(1)根据所学知识，他们经过讨论，断定设想一是错误的，你认为他们判断的依据是：___________．
(2)为了验证设想二，他们设计了下面的实验：
①在相同的锥形瓶中装入_______的红墨水，用相同的电阻丝及玻璃管组成如图A、B的装置．通电后通过玻璃管中液柱的高度来显示_______的大小，然后把它们分别接入相同的电路．发现在相同的短时间内A管中的液柱比B管上升迅速，这说明_____________________．
②在塞橡皮塞时发现有液体进入玻璃管并高出瓶内的液面，这是因为_____________，使管内的液柱与瓶内液面相平，他们用带有针头的注射器通过橡皮塞插入瓶内如图C甲所示，接下来的操作是____________________________．
③同学们用两根电阻丝(R甲>R乙)插入相同的甲、乙瓶中并接入电路如图C所示，闭合开关，甲、乙两玻璃管中液面如图D所示，由此得出关于电热的结论是______________．
28．（7分）(2012．宁波)如图甲所示，电源电压恒定，导体电阻的阻值不随温度的变
化而变化．某同学把不同的定值电阻分别接入ab之间，得到ab两端的电压与接入电阻大小的关系如图乙所示．当ab间只接入电阻R1时，电压表的示数U1如图丙所示；当ab间只接入电阻R2时，电压表的示数为3.6伏，电阻R0所消耗的功率为2.43瓦．
(1)U1的示数是_______伏；
(2)请你将图丁中的电压表按甲电路图正确连接起来；
(3)根据图乙可得，电阻R1：R2＝_______；
(4)求电源电压及电阻R0阻值．
29．(4分)有一带高低挡的电加热器，其工作电路可简化如图所示，其中R1＝10Ω，R2＝5Ω，闭合开关后，通过R1的电流为2A，求：
(1)R1两端的电压；
(2)R2消耗的电功率．
30．（8分）（2012．宿迁）如图，电源电压为3V保持不变，灯泡L标有“3 V 1.2 W”的字样，R为阻值未知的定值电阻．
(1)求灯泡正常发光时的电流和电阻；
(2)开关S闭合、S1断开，电流表示数为0.3A，求1min内电路消耗的电能；
(3)开关S、S1均闭合，滑动变阻器的滑片P滑至最右端，电流表的示数为1A，求R的阻值．
31．（6分）如图是研究电流热效应的实验装置图．两个相同的烧瓶中均装入0.1 kg的煤油，烧瓶A中电阻丝的阻值为4 Ω，烧瓶B中的电阻丝标识已看不清楚，当闭合开关，经过210 s的时间，烧瓶A中的煤油温度由20℃升高到24℃，烧瓶B中的煤油温度由20℃升高到22℃，假设电阻丝产生的热量全部被煤油吸收，电阻丝的阻值不随温度变化，电源电压保持不变，已知煤油的比热容c＝2.1×103 J/(kg．℃)．求：
(1)在此过程中烧瓶A中煤油吸收的热量．
(2)烧瓶B中电阻丝的阻值．
(3)电源的电压及电路消耗的总功率．
32．（4分）(2012．衢州)甲同学发现家中接在电路中的电器不开机也不待机却还在耗电，在家长的指导下，甲、乙、丙三位同学把一台家用电器插头插在计量插座（如图）上，使它处于不开机也不待机状态，接入家庭电路的计量插座就能显示用电器该状态下的实际功率．测量数据如下表所示（单位：瓦）：
请回答下列问题：
(1)家庭电路的电压是220 V，家庭电路中各用电器之间的连接方式是_______．
(2)在上述测量过程中，通过丙同学家空调的电流是多少安？
(3)同学们由此得到启发，电器使用后及时拔掉插头．若一天按20小时计算，甲同学家（表中用电器各一台）每天至少可节约多少电能？
参考答案
一、1．D　 2．A　 3．D 　4．A　 5．A　6．A 　7．C　 8．C　9．B 　10．B　 11．C 12．D
二、13．白炽灯 1.5×105 　200 14．(1)1 9　(2)P＝100I2 15.0.5 乙 16．变小 1.6
17．左移　8～11V　18．0.5 40.5　19．增大 减小 12 90 20．高 6.6×104　21．a 左 22．电压 总电流 23．1210Ω 灯L1直接接到火线上（或开关没有接到火线与灯L之间）　小　2：3
三、24～25．如图所示

26．(1)50Ω 0.5A (2)如图所示 (3)0.32　0.8 (4)AP部分与PD部分串联，电流相等，AP部分电阻比PD部分电阻大，根据焦耳定律可知，在通电时间相等的条件下，AP部分产生的热量多　27．(1)水的比热容大，温度难升难降　(2)①等质量　温度变化　气体传热本领比液体好　②瓶内气压大于外部气压　抽气　③电流和通电时间一定时，电阻越大，产生的热量越多　28．(1)6　(2)如图所示　(3)3：1　(4)12Ω
29．(1)20 V (2)80 W 30．(1)0.4 A 7.5Ω　(2)54J (3)5Ω 31．(1)840 J　(2)2Ω (3)6W 　32．(1)并联　(2)10－2A (3)4.32×105 J（或0.12 kW．h）
