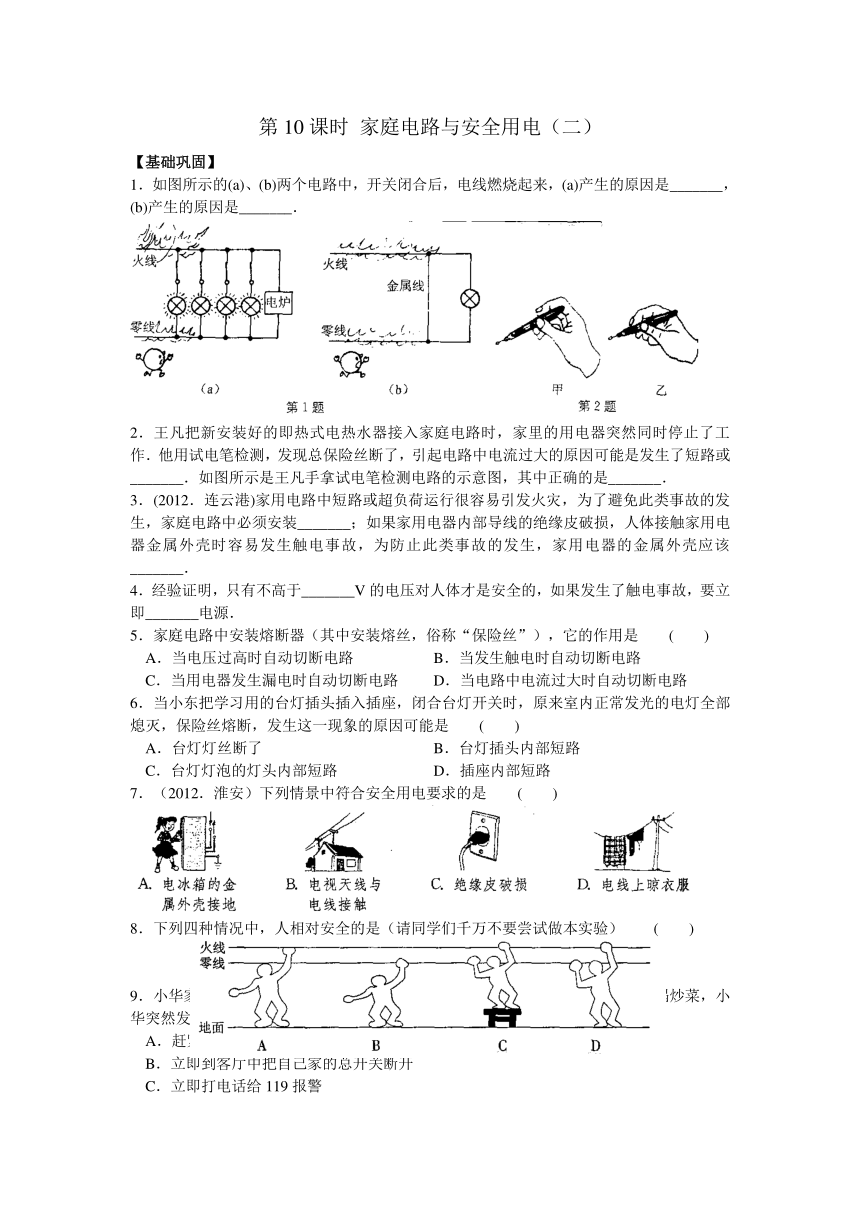

第10课时 家庭电路与安全用电（二）
【基础巩固】
1．如图所示的(a)、(b)两个电路中，开关闭合后，电线燃烧起来，(a)产生的原因是_______，(b)产生的原因是_______．
2．王凡把新安装好的即热式电热水器接入家庭电路时，家里的用电器突然同时停止了工作．他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生了短路或_______．如图所示是王凡手拿试电笔检测电路的示意图，其中正确的是_______．
3．(2012．连云港)家用电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装_______；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该_______．
4．经验证明，只有不高于_______V的电压对人体才是安全的，如果发生了触电事故，要立即_______电源．
5．家庭电路中安装熔断器（其中安装熔丝，俗称“保险丝”），它的作用是 ( )
A．当电压过高时自动切断电路 B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路 D．当电路中电流过大时自动切断电路
6．当小东把学习用的台灯插头插入插座，闭合台灯开关时，原来室内正常发光的电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是 ( )
A．台灯灯丝断了 B．台灯插头内部短路
C．台灯灯泡的灯头内部短路 D．插座内部短路
7．（2012．淮安）下列情景中符合安全用电要求的是 ( )
8．下列四种情况中，人相对安全的是（请同学们千万不要尝试做本实验） ( )
9．小华家厨房里的电线绝缘层老化了，她妈妈在用电饭煲做饭的同时使用电炒锅炒菜，小华突然发现厨房里的电线冒烟了，他首先应该采取的措施是 ( )
A．赶紧用水把火泼灭
B．立即到客厅中把自己家的总开关断开
C．立即打电话给119报警
D．在最短时间内跑到楼下去把整幢楼的总开关断开

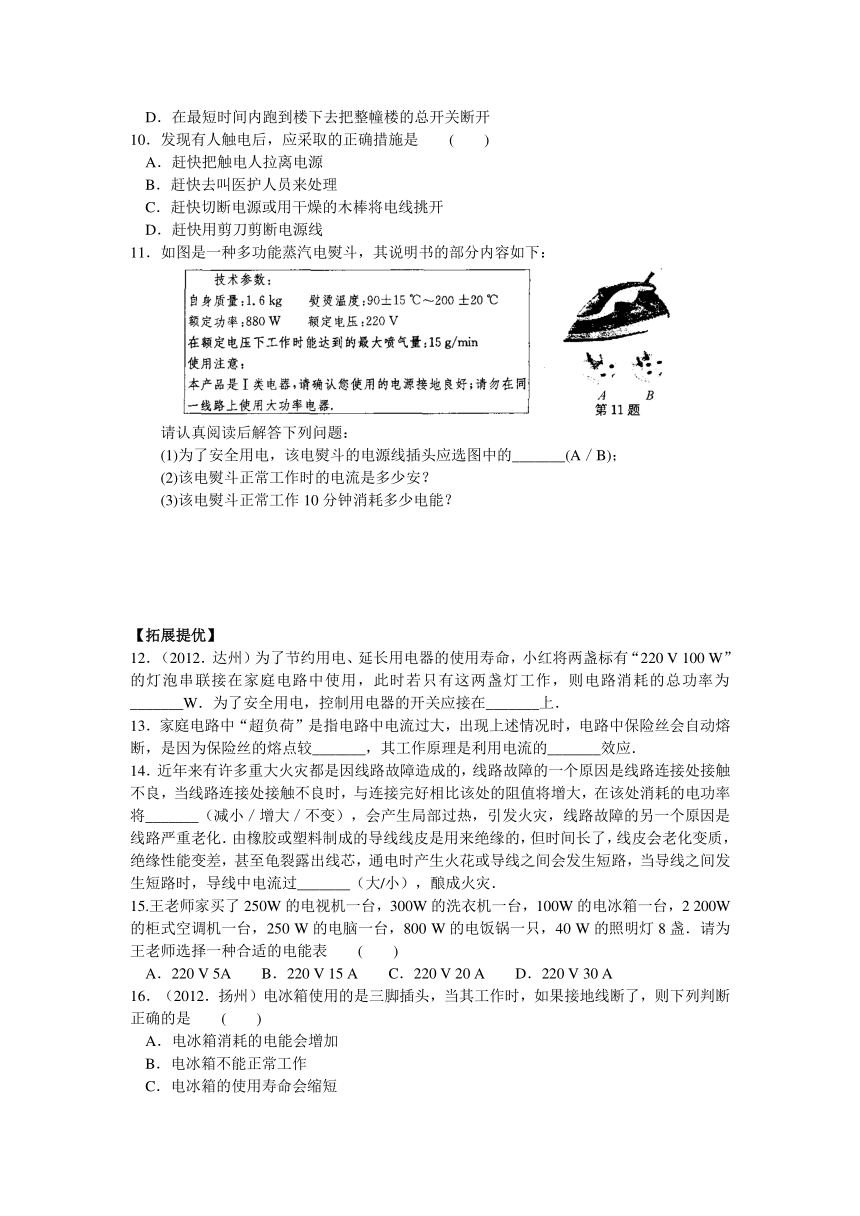

10．发现有人触电后，应采取的正确措施是 ( )
A．赶快把触电人拉离电源
B．赶快去叫医护人员来处理
C．赶快切断电源或用干燥的木棒将电线挑开
D．赶快用剪刀剪断电源线
11．如图是一种多功能蒸汽电熨斗，其说明书的部分内容如下：
请认真阅读后解答下列问题：
(1)为了安全用电，该电熨斗的电源线插头应选图中的_______(A／B)；
(2)该电熨斗正常工作时的电流是多少安？
(3)该电熨斗正常工作10分钟消耗多少电能？
【拓展提优】
12．（2012．达州）为了节约用电、延长用电器的使用寿命，小红将两盏标有“220 V 100 W”的灯泡串联接在家庭电路中使用，此时若只有这两盏灯工作，则电路消耗的总功率为_______W．为了安全用电，控制用电器的开关应接在_______上．
13．家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较_______，其工作原理是利用电流的_______效应．
14．近年来有许多重大火灾都是因线路故障造成的，线路故障的一个原因是线路连接处接触不良，当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将_______（减小／增大／不变），会产生局部过热，引发火灾，线路故障的另一个原因是线路严重老化．由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路，当导线之间发生短路时，导线中电流过_______（大/小），酿成火灾．
15.王老师家买了250W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2 200W的柜式空调机一台，250 W的电脑一台，800 W的电饭锅一只，40 W的照明灯8盏．请为王老师选择一种合适的电能表 ( )
A．220 V 5A B．220 V 15 A C．220 V 20 A D．220 V 30 A
16．（2012．扬州）电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是 ( )
A．电冰箱消耗的电能会增加
B．电冰箱不能正常工作
C．电冰箱的使用寿命会缩短
D．人接触电冰箱的外壳时有可能发生触电事故
17．（2012．内江）如图所示，属于安全用电的是 ( )
18．小明买来新的三孔插座，在更换插座时，他发现自家的楼房里没有安装地线．小明想，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了，若按这种方法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是 ( )
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才
带电，人接触外壳易触电
19．请将如图所示元件，连接成符合安全用电要求的家庭电路．
20.如图甲所示是沐浴用的即热式电热水器．由于即热式电热水器水流过即热，无需像储水式热水器那样先将水加热至一定温度时方可使用，减少散热造成的能量损失，所以它具有体积小、节能的优点．
(1)某品牌沐浴用的即热式电热水器的加热器分别由四条阻值为R1、R2、R3、R4 (R1 (2)在家庭电路中，所选导线的横截面积应与家用电
器的总功率相适应，以确保用电安全．右表是几种
常见铜导线的安全载流量（即长时间通电的最大
安全电流）．小明家现要安装一台最大额定功率为
8.5 kW的即热式电热水器，该用电器正常工作时
的最大电流是_______A(结果保留一位小数)，
至少应选横截面积为_______mm2的专用导线
与之配套．
21．为进一步推广使用高效节能空调，自2009年6月1日，财政部、国家发改委采取补贴方式推广高效节能空调，小明家响应倡导，购买了一台高效节能空调，其部分参数如下表：
(1)小明家已有家用电器的总功率是3 340 W，家里电能表、空气开关、导线的规格分别为：“220 V 40 A”、“220 V 20 A”、“220 V 20 A”，若将空调直接接入电路，请通过计算说明在使用时可能会出现什么危险？如何解决？
(2)若小明家夏天空调制冷共正常工作200 h，耗电多少度？
(3)夏天空调工作时，小明发现室外机旁在滴水，请问这些水是在哪里形成的？解释它的形成过程．
参考答案
【基础巩固】
1．超负荷运行（或用电器总功率过大或过载）　短路　2．即热式电热水器功率过大　甲3．空气开关（熔断器、触电保护器、触电保安器、熔丝等符合题意皆可）接地 4．36 断开　5．D 6．C 7．A 8．B 9．B 10．C 11．(1)A　(2)4A　(3)5.28×105 J
【拓展提优】
12．50　火线　13．低　热　14．增大　大　15．C 　16．D 　17．B　 18．A
19．如图所示
20．(1)③　把R3与R4串联　(2)38.6 　6　
21．(1)略　(2)370 kW．h (3)水是在室内机（或室内）形成的，是室内空气中的水蒸气遇冷液化而成的．
