第十一章 电路及其应用 单元综合测试卷
一、单选题

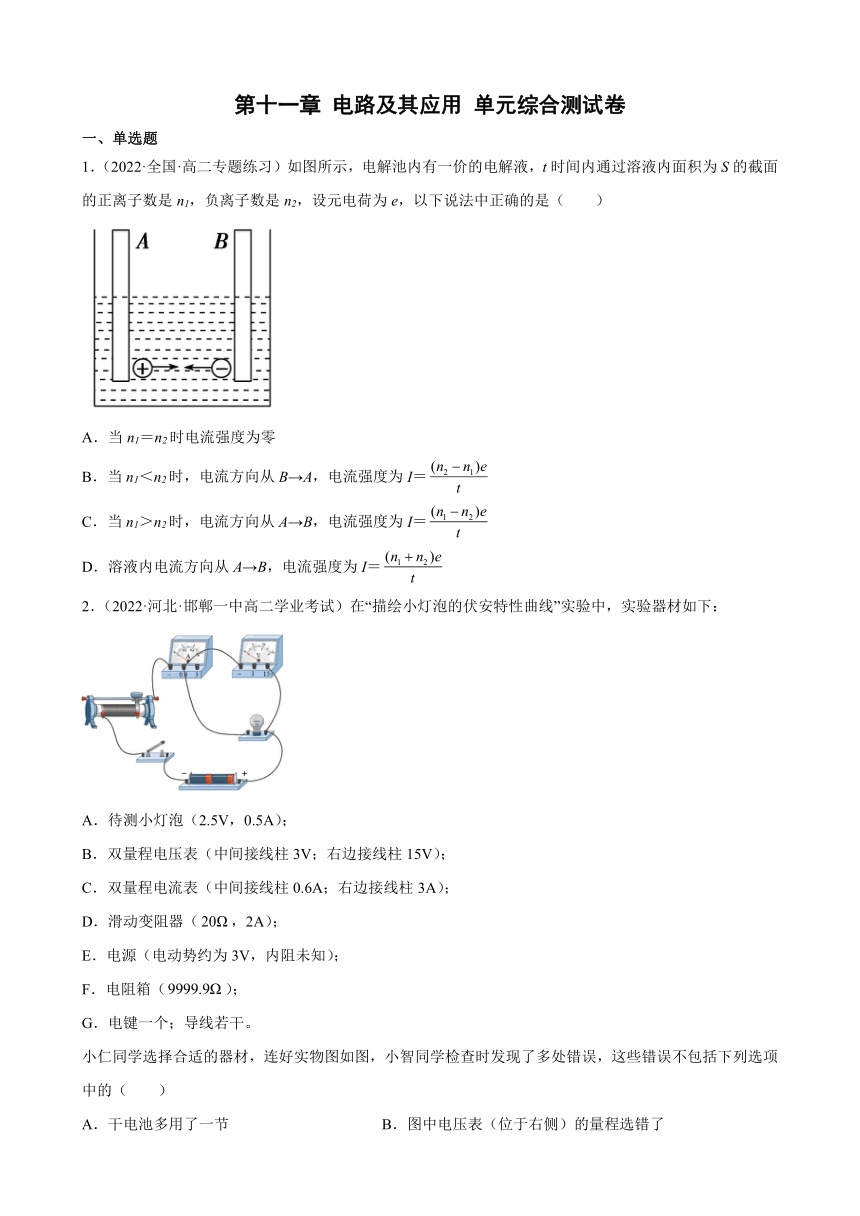

1．（2022·全国·高二专题练习）如图所示，电解池内有一价的电解液，t时间内通过溶液内面积为S的截面的正离子数是n1，负离子数是n2，设元电荷为e，以下说法中正确的是（　　）
A．当n1＝n2时电流强度为零
B．当n1＜n2时，电流方向从B→A，电流强度为I＝
C．当n1＞n2时，电流方向从A→B，电流强度为I＝
D．溶液内电流方向从A→B，电流强度为I＝
2．（2022·河北·邯郸一中高二学业考试）在“描绘小灯泡的伏安特性曲线”实验中，实验器材如下：
A．待测小灯泡（2.5V，0.5A）；
B．双量程电压表（中间接线柱3V；右边接线柱15V）；
C．双量程电流表（中间接线柱0.6A；右边接线柱3A）；
D．滑动变阻器（，2A）；
E．电源（电动势约为3V，内阻未知）；
F．电阻箱（）；
G．电键一个；导线若干。
小仁同学选择合适的器材，连好实物图如图，小智同学检查时发现了多处错误，这些错误不包括下列选项中的（　　）
A．干电池多用了一节 B．图中电压表（位于右侧）的量程选错了
C．滑动变阻器接成了限流式 D．电流表内接了

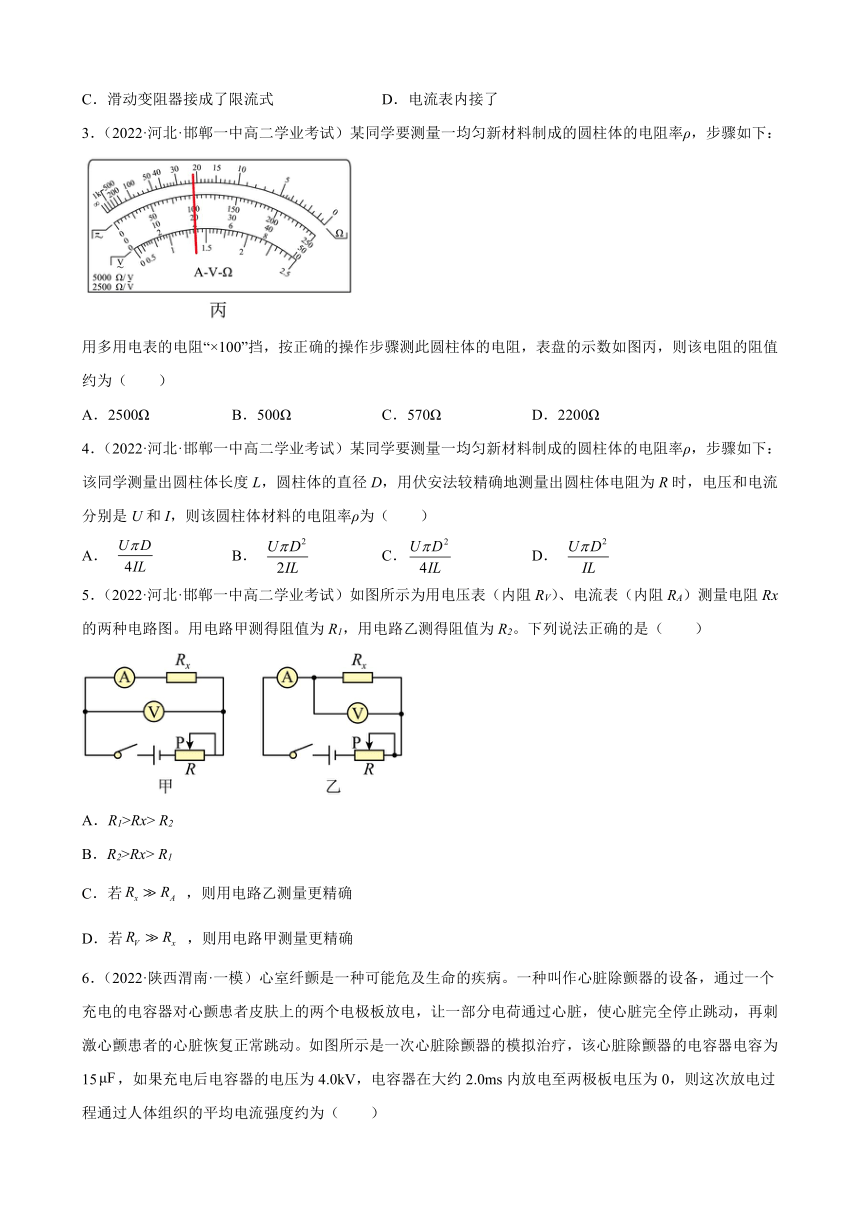

3．（2022·河北·邯郸一中高二学业考试）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：
用多用电表的电阻“×100”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙，则该电阻的阻值约为（　　）
A．2500Ω B．500Ω C．570Ω D．2200Ω
4．（2022·河北·邯郸一中高二学业考试）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：该同学测量出圆柱体长度L，圆柱体的直径D，用伏安法较精确地测量出圆柱体电阻为R时，电压和电流分别是U和I，则该圆柱体材料的电阻率ρ为（　　）
A． B． C． D．
5．（2022·河北·邯郸一中高二学业考试）如图所示为用电压表（内阻RV）、电流表（内阻RA）测量电阻Rx的两种电路图。用电路甲测得阻值为R1，用电路乙测得阻值为R2。下列说法正确的是（　　）
A．R1>Rx> R2
B．R2>Rx> R1
C．若 ，则用电路乙测量更精确
D．若 ，则用电路甲测量更精确

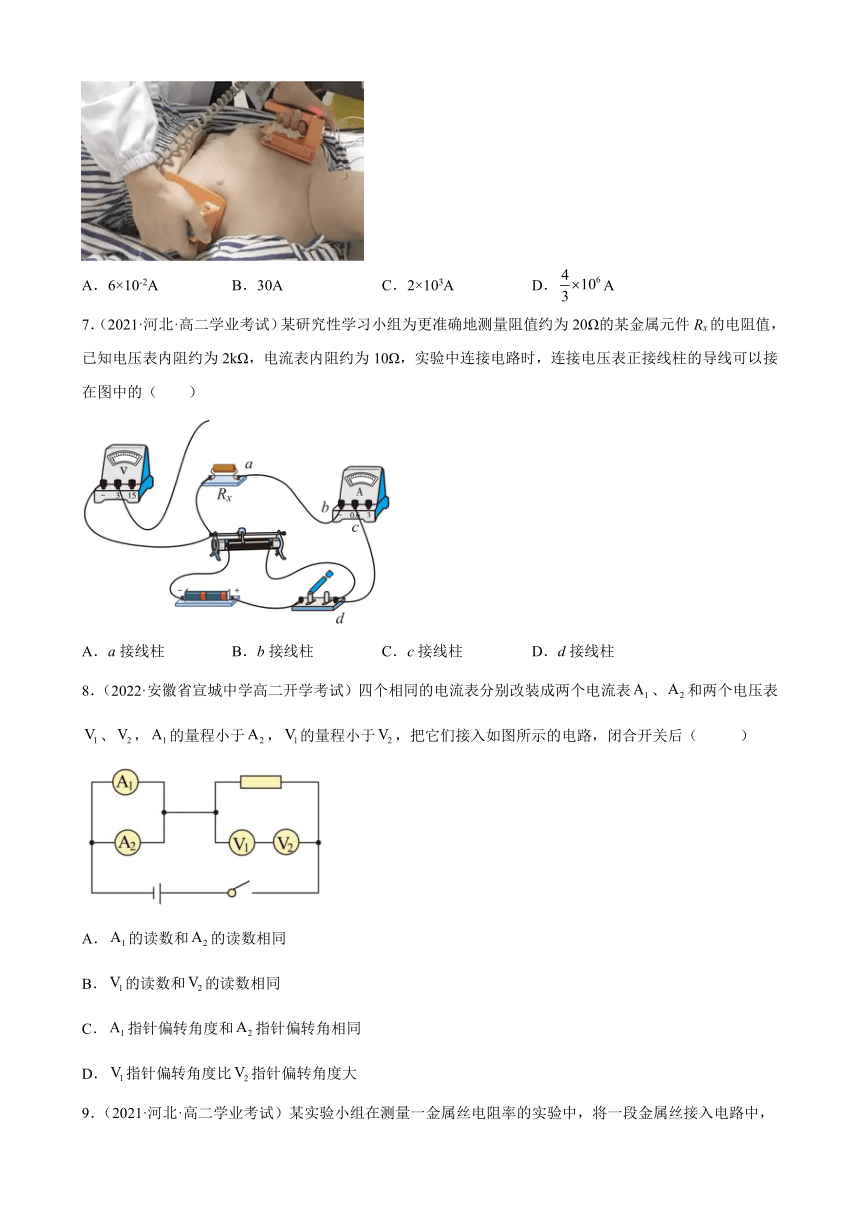

6．（2022·陕西渭南·一模）心室纤颤是一种可能危及生命的疾病。一种叫作心脏除颤器的设备，通过一个充电的电容器对心颤患者皮肤上的两个电极板放电，让一部分电荷通过心脏，使心脏完全停止跳动，再刺激心颤患者的心脏恢复正常跳动。如图所示是一次心脏除颤器的模拟治疗，该心脏除颤器的电容器电容为15，如果充电后电容器的电压为4.0kV，电容器在大约2.0ms内放电至两极板电压为0，则这次放电过程通过人体组织的平均电流强度约为（　　）
A．6×10-2A B．30A C．2×103A D．A
7．（2021·河北·高二学业考试）某研究性学习小组为更准确地测量阻值约为20Ω的某金属元件Rx的电阻值，已知电压表内阻约为2kΩ，电流表内阻约为10Ω，实验中连接电路时，连接电压表正接线柱的导线可以接在图中的（　　）
A．a接线柱 B．b接线柱 C．c接线柱 D．d接线柱
8．（2022·安徽省宣城中学高二开学考试）四个相同的电流表分别改装成两个电流表、和两个电压表、，的量程小于，的量程小于，把它们接入如图所示的电路，闭合开关后（ ）
A．的读数和的读数相同
B．的读数和的读数相同
C．指针偏转角度和指针偏转角相同
D．指针偏转角度比指针偏转角度大

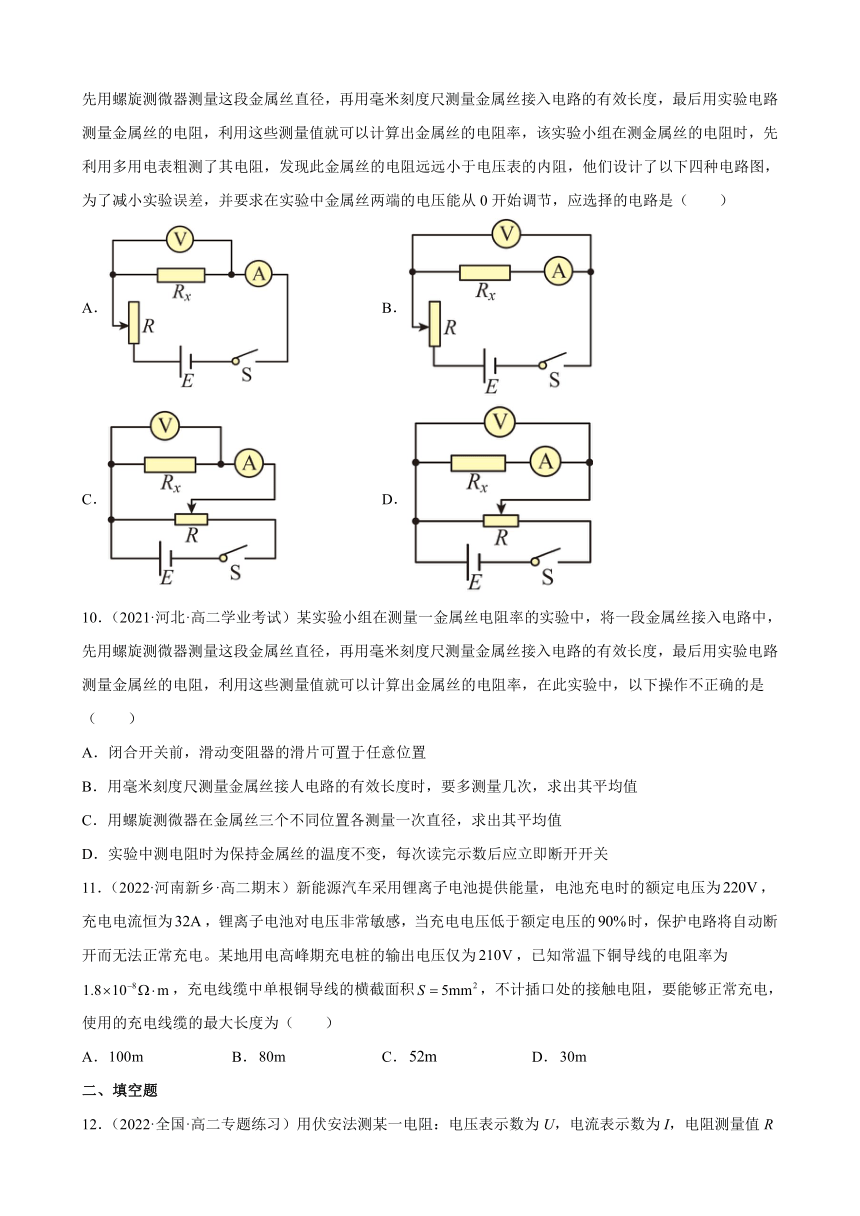

9．（2021·河北·高二学业考试）某实验小组在测量一金属丝电阻率的实验中，将一段金属丝接入电路中，先用螺旋测微器测量这段金属丝直径，再用毫米刻度尺测量金属丝接入电路的有效长度，最后用实验电路测量金属丝的电阻，利用这些测量值就可以计算出金属丝的电阻率，该实验小组在测金属丝的电阻时，先利用多用电表粗测了其电阻，发现此金属丝的电阻远远小于电压表的内阻，他们设计了以下四种电路图，为了减小实验误差，并要求在实验中金属丝两端的电压能从0开始调节，应选择的电路是（　　）
A． B．
C． D．
10．（2021·河北·高二学业考试）某实验小组在测量一金属丝电阻率的实验中，将一段金属丝接入电路中，先用螺旋测微器测量这段金属丝直径，再用毫米刻度尺测量金属丝接入电路的有效长度，最后用实验电路测量金属丝的电阻，利用这些测量值就可以计算出金属丝的电阻率，在此实验中，以下操作不正确的是（　　）
A．闭合开关前，滑动变阻器的滑片可置于任意位置
B．用毫米刻度尺测量金属丝接人电路的有效长度时，要多测量几次，求出其平均值
C．用螺旋测微器在金属丝三个不同位置各测量一次直径，求出其平均值
D．实验中测电阻时为保持金属丝的温度不变，每次读完示数后应立即断开开关
11．（2022·河南新乡·高二期末）新能源汽车采用锂离子电池提供能量，电池充电时的额定电压为，充电电流恒为，锂离子电池对电压非常敏感，当充电电压低于额定电压的时，保护电路将自动断开而无法正常充电。某地用电高峰期充电桩的输出电压仅为，已知常温下铜导线的电阻率为，充电线缆中单根铜导线的横截面积，不计插口处的接触电阻，要能够正常充电，使用的充电线缆的最大长度为（　　）
A． B． C． D．
二、填空题
12．（2022·全国·高二专题练习）用伏安法测某一电阻：电压表示数为U，电流表示数为I，电阻测量值R＝ 。如果采用如图甲所示的电路，测量值为R1，如果采用如图乙所示电路，测量值为R2，电阻的真实值为R真，它们之间的关系是：R1________R真，这种针对________的接法称为外接法；R2________R真（填“>”“＝”或“<”），这种误差属于________误差。
13．（2022·安徽蚌埠·高二期末）如图，一根均匀带电的长直橡胶棒沿轴线方向做速度为的匀速直线运动。若棒横截面积为，单位长度所带的电荷量为，由于棒的运动而形成的等效电流的大小等于______（用题中的字母表示），方向与的方向______（选填“相同”或“相反”）。
14．（2022·青海海东·高二期末）双刀双掷开关常用于改变电流方向或电学元件的连接方式，某同学在实验室中自制了一块电流、电压两用电表，电路如图所示。S是双刀双掷开关（e、f之间绝缘），a、b、c、d、e、f为接线柱，双刀双掷开关的触刀掷向a、b时，e与a接通，f与b接通；触刀掷向c、d时e与c接通，f与d接通。灵敏电流表G的量程为0～0.1A、内阻为50Ω，电阻R1的阻值为100Ω，R2的阻值为10Ω。
（1）触刀掷向a、b时，此表用作___________，量程为___________；
（2）触刀掷向c、d时，此表用作___________，量程为___________；
三、解答题
15．（2022·全国·高二专题练习）如图甲为一测量电解质溶液电阻率的玻璃容器，P、Q为电极，设a＝1m，b＝0.2m，c＝0.1m，当里面注满某电解质溶液时，且P、Q加上电压后，其U-I图像如图乙所示，当U＝10V时，求电解质溶液的电阻率ρ。
16．（2022·全国·高二专题练习）如图所示的图像所对应的两个金属导体:
（1）该直线图像斜率的物理意义是什么？电阻R1∶R2为多少
（2）若两个导体中的电流相等（不为零）时,电压之比U1∶U2为多少
（3）若两个导体中的电压相等（不为零）时,电流之比I1∶I2为多少
17．（2022·北京·高三期末）宏观规律是由微观机制决定的。从微观角度看，在没有外电场的作用下，金属导体中的自由电子沿任意方向运动的概率相等。对于导体中的任一截面来说，任何时刻从两侧穿过的自由电子数相等，宏观上不形成电流。如果导体两端加恒定电压，自由电子在电场力的驱动下开始定向移动，并不断与导体内金属阳离子碰撞，可以认为自由电子在碰撞后的定向速度变为0，然后再加速、再碰撞……，在宏观上自由电子的定向移动形成了电流。如图所示，一段截面积为S、长为L的金属导体，单位体积内有n个自由电子，自由电子的电量为e，质量为m，导体两端所加电压为U，假设自由电子与导体内金属阳离子连续两次碰撞的时间间隔为t，仅在碰撞时才考虑粒子间的相互作用。
（1）求恒定电场对每个自由电子作用力的大小F；
（2）求在时间间隔t内自由电子定向移动的平均速率；
（3）实验表明，同一金属导体两端的电压与通过它的电流之比是一个常量，物理学中把它叫做导体的电阻。请推导电阻的微观表达式（用物理量S、L、n、e、m、t表示）
试卷第1页，共3页
参考答案：
1．D
2．A
3．D
4．C
5．A
6．B
7．AB
8．C
9．C
10．A
11．C
12． < 电流表 > 系统
13． 相反
14． 电压表 0～15V 电流表 0～0.6A
15．
16．（1）表示电阻阻值的倒数，3：1；（2）3：1；（3）1：3
17．（1）；（2）；（3）
