2021—2022学年苏科版九年级物理上册 第十四章欧姆定律单元测试卷）（Word版含答案）

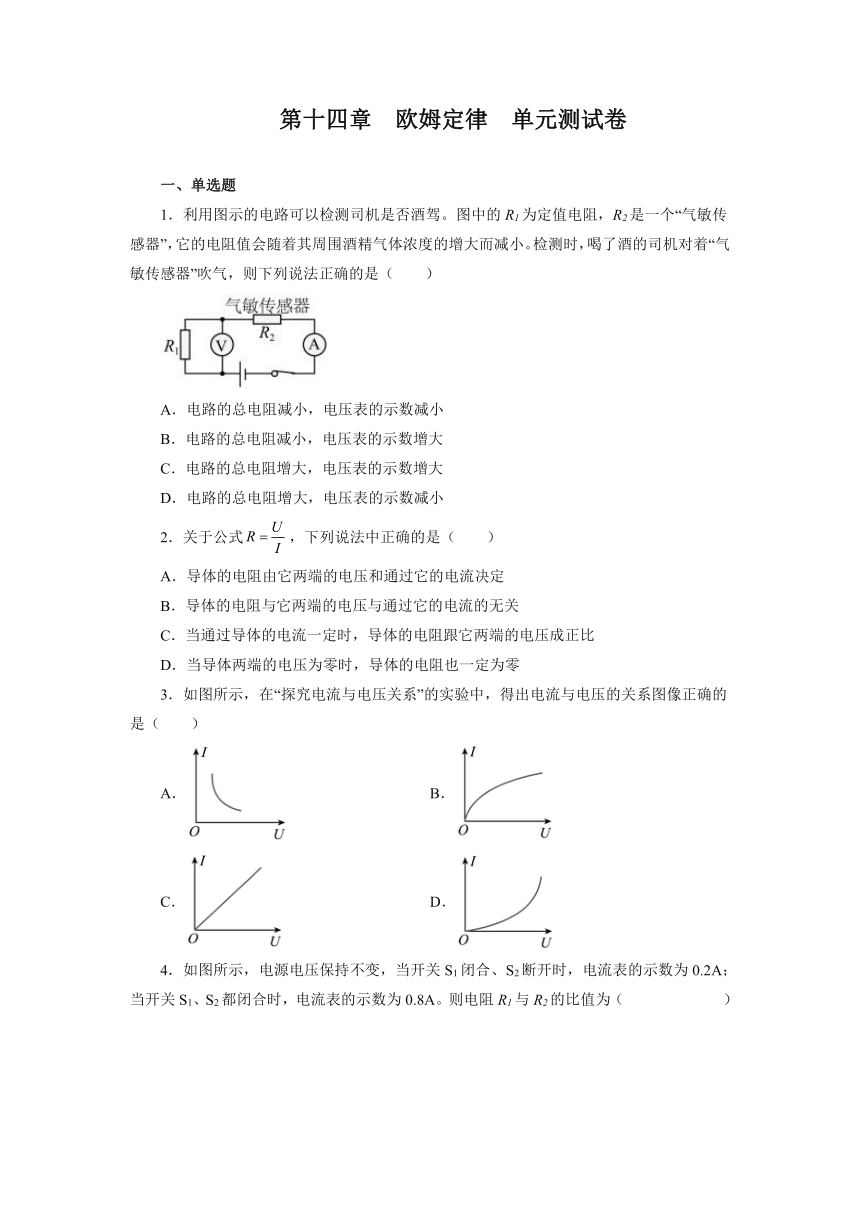

第十四章 欧姆定律 单元测试卷
一、单选题
1．利用图示的电路可以检测司机是否酒驾。图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精气体浓度的增大而减小。检测时，喝了酒的司机对着“气敏传感器”吹气，则下列说法正确的是（　　）
A．电路的总电阻减小，电压表的示数减小
B．电路的总电阻减小，电压表的示数增大
C．电路的总电阻增大，电压表的示数增大
D．电路的总电阻增大，电压表的示数减小
2．关于公式，下列说法中正确的是（　　）
A．导体的电阻由它两端的电压和通过它的电流决定
B．导体的电阻与它两端的电压与通过它的电流的无关
C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比
D．当导体两端的电压为零时，导体的电阻也一定为零
3．如图所示，在“探究电流与电压关系”的实验中，得出电流与电压的关系图像正确的是（　　）
A． B．
C． D．

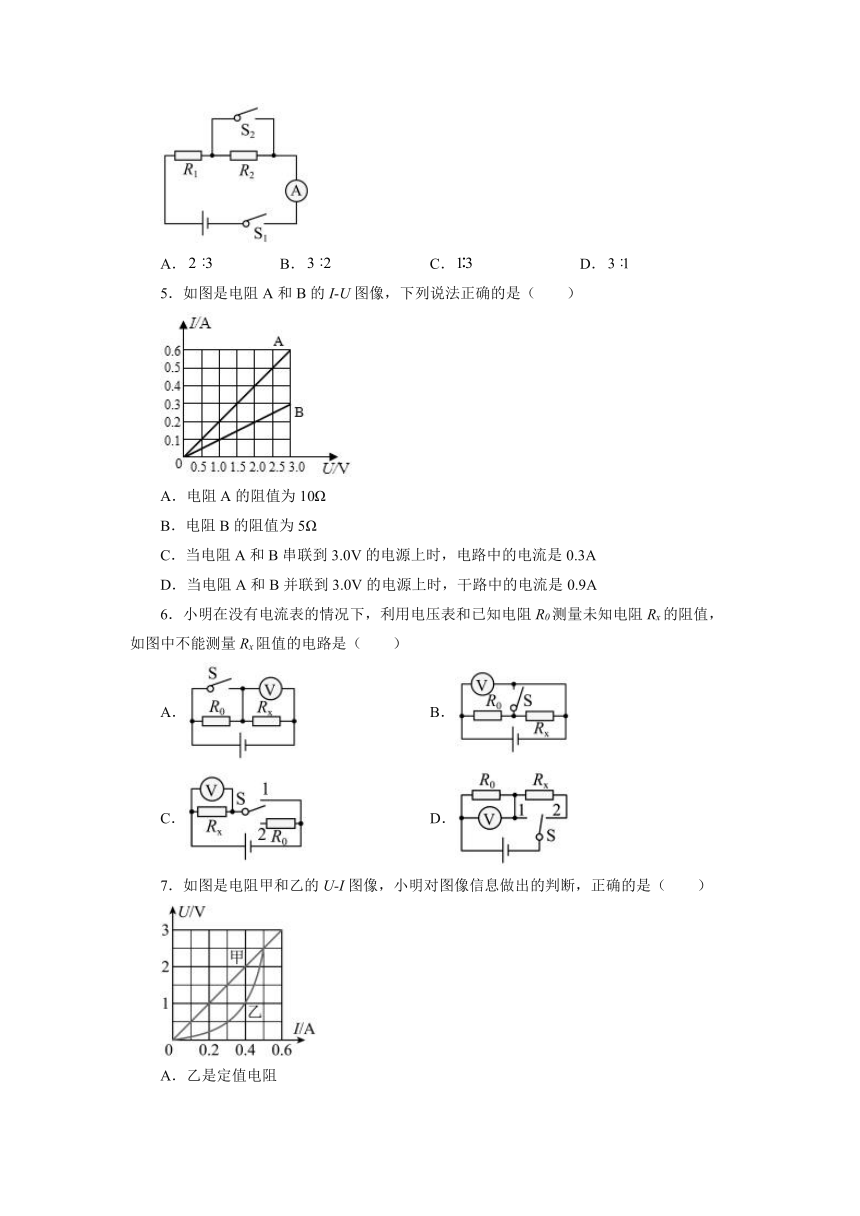

4．如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。则电阻R1与R2的比值为（ ）
A． B． C． D．
5．如图是电阻A和B的I-U图像，下列说法正确的是（　　）
A．电阻A的阻值为10Ω
B．电阻B的阻值为5Ω
C．当电阻A和B串联到3.0V的电源上时，电路中的电流是0.3A
D．当电阻A和B并联到3.0V的电源上时，干路中的电流是0.9A
6．小明在没有电流表的情况下，利用电压表和已知电阻R0测量未知电阻Rx的阻值，如图中不能测量Rx阻值的电路是（　　）
A． B．
C． D．
7．如图是电阻甲和乙的U-I图像，小明对图像信息做出的判断，正确的是（　　）
A．乙是定值电阻

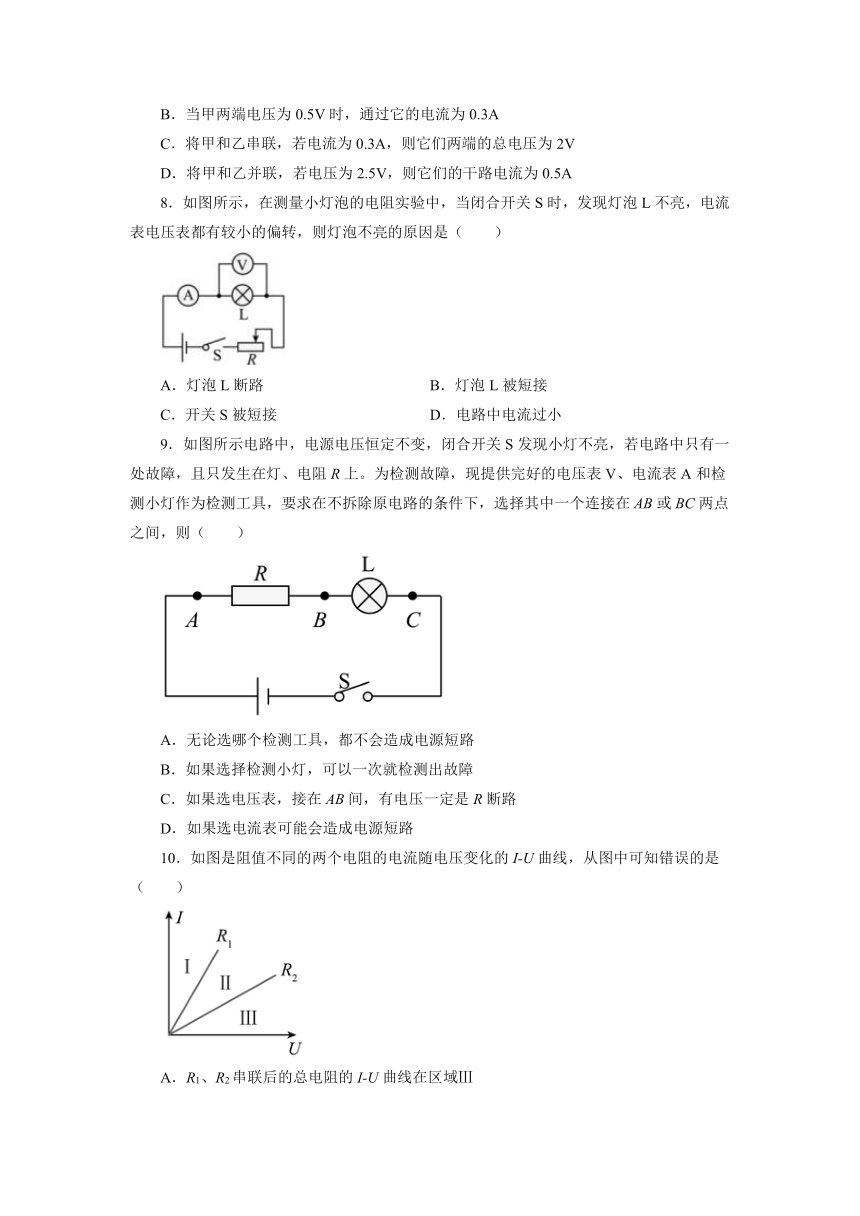

B．当甲两端电压为0.5V时，通过它的电流为0.3A
C．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2V
D．将甲和乙并联，若电压为2.5V，则它们的干路电流为0.5A
8．如图所示，在测量小灯泡的电阻实验中，当闭合开关S时，发现灯泡L不亮，电流表电压表都有较小的偏转，则灯泡不亮的原因是（　　）
A．灯泡L断路 B．灯泡L被短接
C．开关S被短接 D．电路中电流过小
9．如图所示电路中，电源电压恒定不变，闭合开关S发现小灯不亮，若电路中只有一处故障，且只发生在灯、电阻R上。为检测故障，现提供完好的电压表V、电流表A和检测小灯作为检测工具，要求在不拆除原电路的条件下，选择其中一个连接在AB或BC两点之间，则（　　）
A．无论选哪个检测工具，都不会造成电源短路
B．如果选择检测小灯，可以一次就检测出故障
C．如果选电压表，接在AB间，有电压一定是R断路
D．如果选电流表可能会造成电源短路
10．如图是阻值不同的两个电阻的电流随电压变化的I-U曲线，从图中可知错误的是（　　）
A．R1、R2串联后的总电阻的I-U曲线在区域Ⅲ

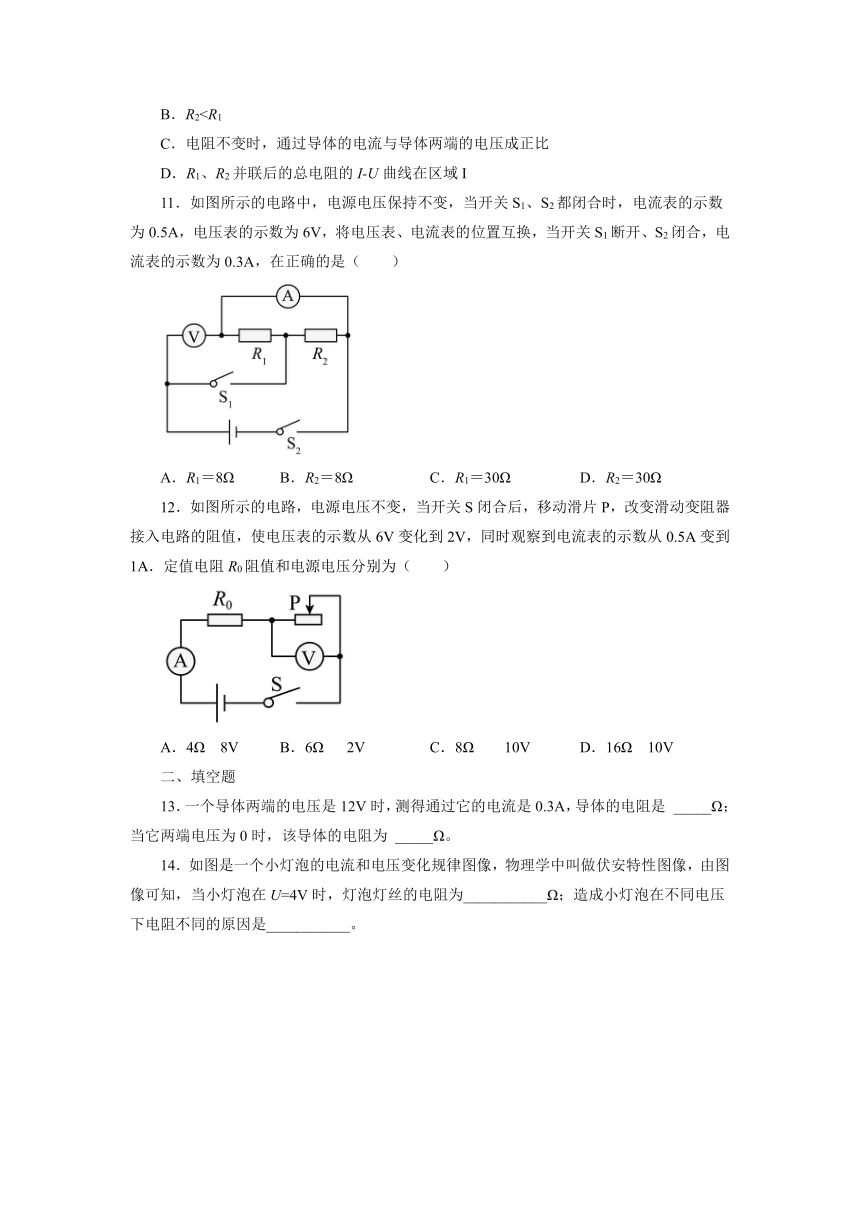

B．R2C．电阻不变时，通过导体的电流与导体两端的电压成正比
D．R1、R2并联后的总电阻的I-U曲线在区域I
11．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V，将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，在正确的是（　　）
A．R1＝8Ω B．R2＝8Ω C．R1＝30Ω D．R2＝30Ω
12．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变到1A．定值电阻R0阻值和电源电压分别为（　　）
A．4Ω 8V B．6Ω 2V C．8Ω 10V D．16Ω 10V
二、填空题
13．一个导体两端的电压是12V时，测得通过它的电流是0.3A，导体的电阻是 _____Ω；当它两端电压为0时，该导体的电阻为 _____Ω。
14．如图是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像，由图像可知，当小灯泡在U=4V时，灯泡灯丝的电阻为___________Ω；造成小灯泡在不同电压下电阻不同的原因是___________。
15．如图所示，已知电源电压为3V，当开关闭合后，电压表示数为2V，灯泡L1中的电流为0.1A，则灯泡L2的电流是______A，灯泡L2的电阻是______Ω，若突然灯泡L2熄灭，电压表无示数了，则可能是灯泡L2______（选填“短路”、“断路”）。
16．如图所示的电路中，电源电压不变，R1=10Ω。S闭合，S1断开时，电流表示数为0.2A；S、S1都闭合时，电流表示数为0.4A，则电源电压是______V，电阻R2的阻值是______ Ω。
17．如图，是汽车油量表的工作原理图，油量表由______改制而成（选填“电压表”或“电流表”）。当油量上升，R接入电路的电阻______（选填“增加”或“减少”），油量表的示数______（选填“增加”或“减少”）。
18．如图所示为一只迷你型小收音机，它正常工作时需要两节7号电池，正常工作电流为300mA。现在手边只有一只可提供4.5V电压的稳压电源，则该收音机正常工作的电压为_____V，如果想让该收音机正常工作。应______联一个_____Ω的电阻。
19．给你一只标有“10Ω0.3A”的定值电阻和一只标有“30Ω0.6A”的滑动变阻器，在保证电路元件安全的前提下，若串联接入电路，它们两端允许加的最大电压分别为______V和______V。
20．如图1所示电路，电源电压为3V，当开关S闭合后，两个电流表A1、A2的指针偏转角度一样，如图2所示，则其中通过小灯泡L1的电流为______A，此时两小灯泡L1、L2的电阻之比为 ______。
21．如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图像分别表示在图乙所示的坐标系中。则：当滑片移至a端时，对应的是图乙中的______点；R1的阻值为______Ω；电源的电压为______V。
三、实验题
22．某同学利用如图甲所示的电路“探究电流与电阻的关系”。已知电源电压保持 6 V 不变， 实验用到的电阻分别为 5Ω、10 Ω、 15 Ω、20 Ω和 25Ω，滑动变阻器的规格为“50Ω 1 A”。
（1）该同学连接的电路如图乙所示，他接错了一根导线 ，请你在这根导线上打“X”，并补画出正确的那根导线______；
（2）正确改接电路后，该同学依次用 5Ω、10 Ω、 15 Ω、20 Ω和 25Ω的电阻进行实验，记录的实验数据如下表所示。分析发现，这 5 次实验数据中，第 ______次实验数据明显是错误的。如果这位同学当时读数是准确的，说明他在上一次实验完成后，只更换了电阻，但没有调节变阻器的滑片，即变阻器接入电路的阻值依然是 ______Ω时就开始读数。该同学重做了这次实验，他正确记录的电流应该是 ______A。
实验次数 1 2 3 4 5
电阻R/Ω 5 10 15 20 25
电流I/A 0.6 0.3 0.24 0.15 0.12
23．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
猜想一：导体的电阻与导体的长度有关；
猜想二：导体的电阻与导体的横截面积有关；
猜想三：导体的电阻与导体的材料有关。
实验室提供了四根电阻丝，其规格，材料如表：为了验证上述猜想，他们设计了如图所示的实验电路：
序号 材料 长度（m） 横截面积（mm2）
A 镍铬合金 0.8 0.5
B 锰铜 1.2 0.5
C 锰铜 0.8 1.0
D 锰铜 0.8 0.5
（1）该实验是通过观察 ______来间接比较导线电阻的大小；
（2）为了验证猜想一，应该选用序号为 ______的两根电阻丝进行实验：如果选用序号为 A、D的两根电阻丝进行实验，是为了验证猜想 ______（填序号），以上探究问题的科学方法是采用了______；
（3）影响导体电阻大小的因素除了上述因素外，还可能与 ______有关。
24．如图甲所示是测量定值电阻Rx阻值的实验电路图，器材可以满足实验要求。
（1）连接实物电路的过程中，开关S应处于______状态；
（2）调节滑动变阻器的滑片P，当电压表的示数为5V时，电流表的示数如图乙所示，电阻Rx的阻值为_______Ω；
（3）小明设计了另一种测电阻的方案，如图丙所示，方案中定值电阻的阻值为R0，电源电压未知，步骤如下：
①断开开关S2，闭合开关S、S1，电压表的示数为U1；
②_______，电压表的示数为U2；
③电阻R的表达式为Rx=______。（用U1、U2、R0表示）
四、计算题
25．如图所示，电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，电流表示数为0. 3A
求：（1）求电源电压；
（2）同时闭合开关S1、S2，电流表示数为0. 5A，求R2的阻值。
26．为了防止酒驾事故的发生，酒精测试仪已被广泛应用，交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为9V。图中R1为酒精气体传感器，它的实质是一个电阻值随酒精气体浓度增大而减小的可变电阻。当酒精气体的浓度为0时，R1的阻值80Ω，电压表的示数为1V。使用前要通过调零旋扭（即滑动变阻器R2的滑片）对酒精测试仪进行调零，求：
（1）当电压表的示数为1V时，电路中的电流是多少？
（2）当电压表的示数为1V时，R2连入电路的阻值是多少？
（3）调零后，R2的电阻保持不变，某驾驶员对着测试仪吹气10s，电压表的示数达到3V，表明驾驶员酒驾，此时酒精气体传感器R1的阻值多大？
参考答案
1．B
2．B
3．C
4．C
5．D
6．B
7．C
8．D
9．D
10．B
11．B
12．C
13．40 40
14．10Ω 温度
15．0.1 20 短路
16．2 10
17．电流表 减少 增加
18．3 串 5
19．3 9
20．0.24 4:1
21．B 1 12
22． 3 10 0.2
23．电流表的示数 BD 三 控制变量法 温度
24．断开 10 断开开关S1，闭合开关S、S2
25．（1）6V；（2）30Ω
26．（1）0.1A；（2）10；（3）20
