5.5 显微镜与望远镜

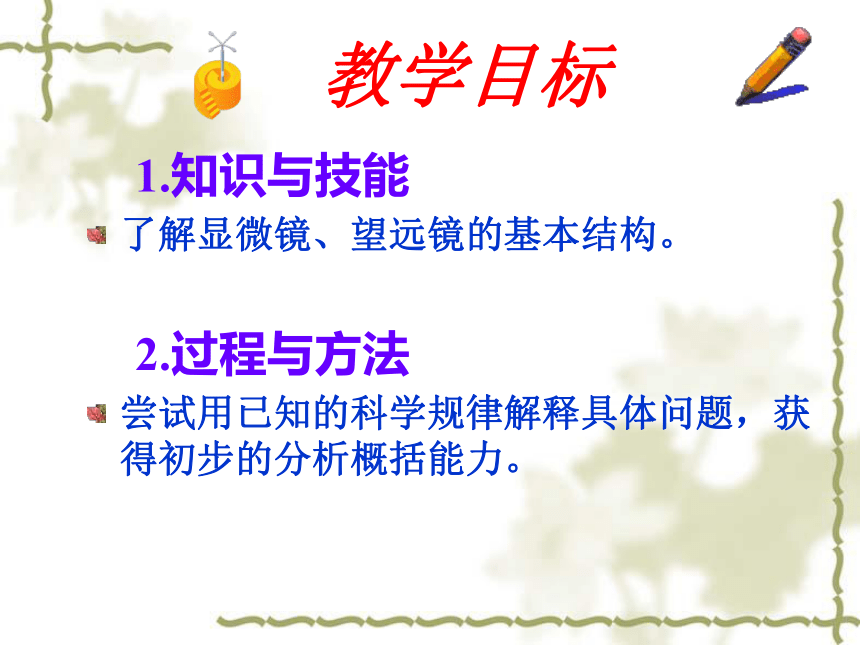

课件32张PPT。第五节 显微镜与望远镜第五章 透镜及其应用 1.知识与技能
了解显微镜、望远镜的基本结构。
2.过程与方法
尝试用已知的科学规律解释具体问题，获得初步的分析概括能力。

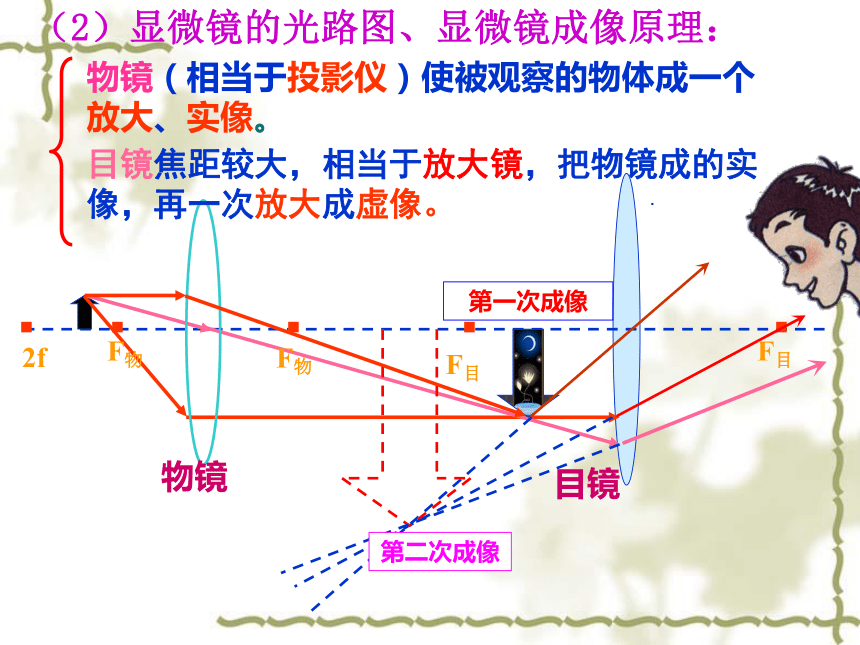

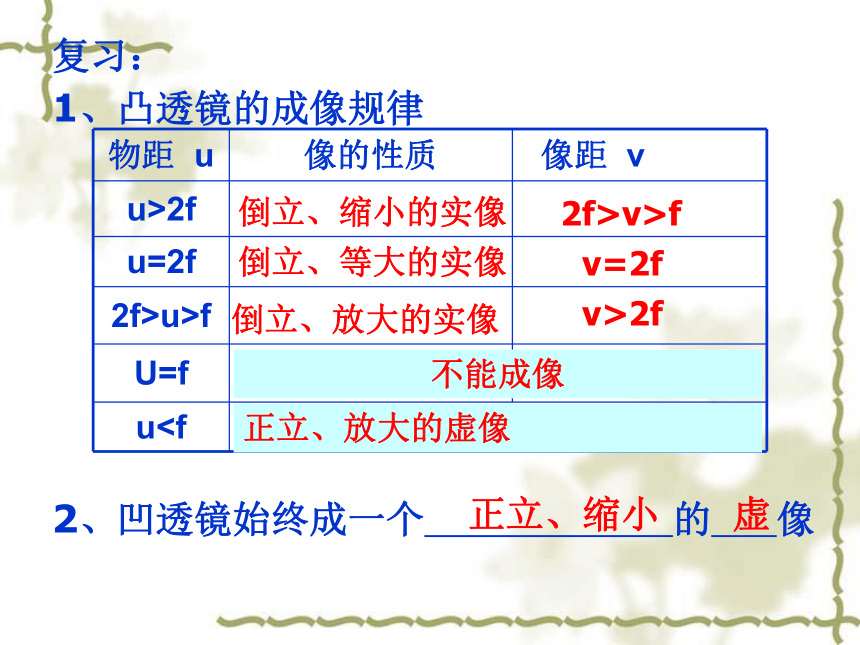

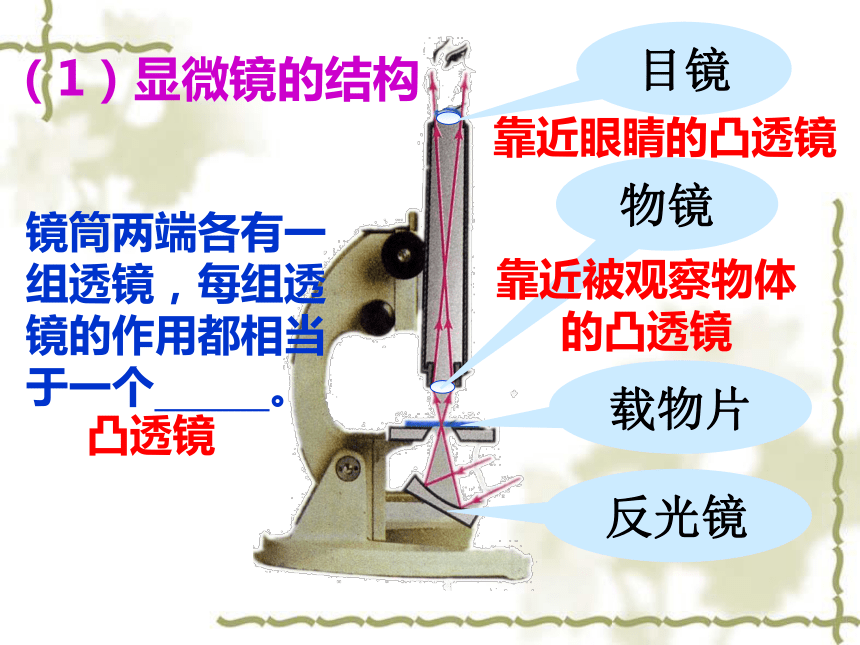

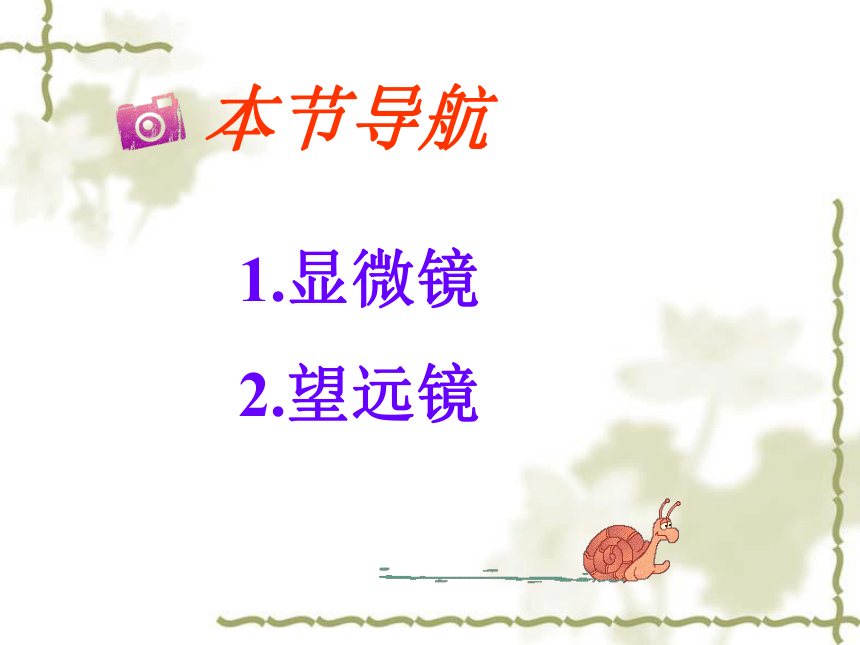

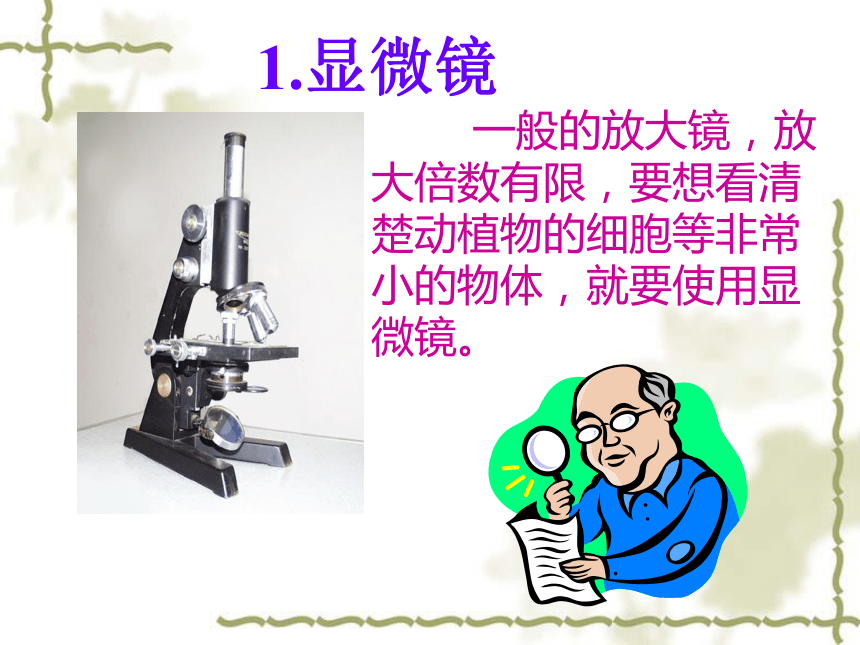

教学目标 复习：1、凸透镜的成像规律倒立、缩小的实像2f>v>f倒立、等大的实像v=2f倒立、放大的实像v>2f正立、放大的虚像不能成像2、凹透镜始终成一个 的 像正立、缩小虚浩瀚的星空同学们思考这张照片是怎么拍照的呢？人体红细胞显微照片同学们思考这张照片是怎么拍照的呢？1.显微镜2.望远镜本节导航 一般的放大镜，放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜。1.显微镜镜筒两端各有一组透镜，每组透镜的作用都相当于一个 。目镜物镜反光镜载物片靠近眼睛的凸透镜 靠近被观察物体的凸透镜 （1）显微镜的结构凸透镜·····2fF目F物F物·物镜目镜目镜焦距较大，相当于放大镜，把物镜成的实像，再一次放大成虚像。第一次成像第二次成像（2）显微镜的光路图、显微镜成像原理：

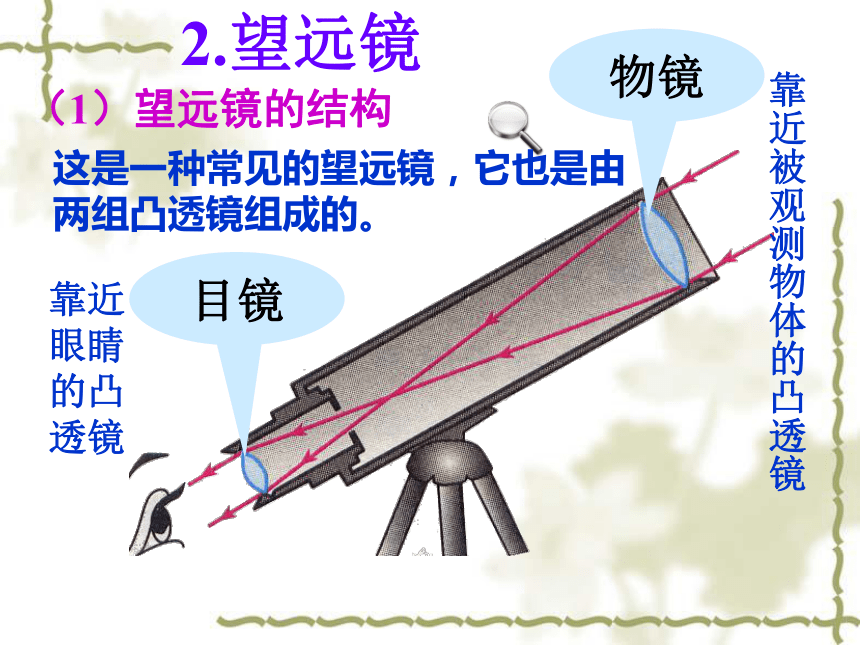

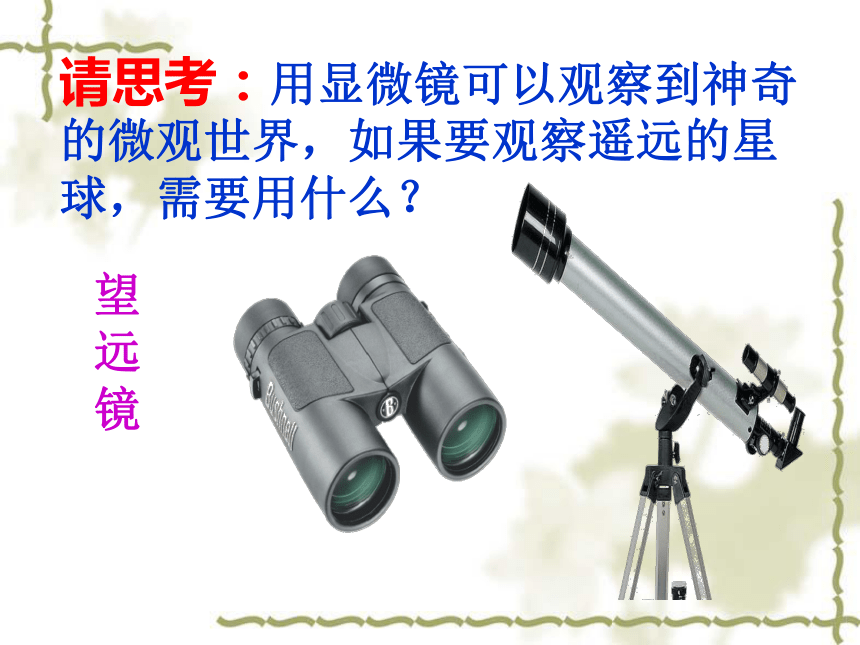

物镜（相当于投影仪）使被观察的物体成一个放大、实像。F目 经过两次放大作用，我们就可以看到肉眼看不见的小物体了。显微镜下的植物细胞请思考：用显微镜可以观察到神奇的微观世界，如果要观察遥远的星球，需要用什么？望远镜靠近眼睛的凸透镜（1）望远镜的结构2.望远镜靠近被观测物体的凸透镜 这是一种常见的望远镜，它也是由两组凸透镜组成的。物镜目镜··（F目 ）F物F物·第一次成像第二次成像物镜目镜远处物体射来的光线（2）望远镜的光路图、望远镜的原理：物镜的作用（相当于照相机）是使远处的物体在焦点附近得到一个缩小的实像
目镜的作用（相当于放大镜）相当于放大镜，把物镜成的缩小实像，再一次放大成虚像。但仍比物体小。F目 疑 问物体在望远镜中成的是缩小的像，只是像离眼睛的距离很近，为什么我们用望远镜观察物体会感到物体被放大了，变清楚了呢？原来，我们看到的物体大小、是否清楚跟物体对眼睛所成的“视角”有关。视角视角越大，人看到的物体越大、越清楚视 角 从眼睛的光心向观察物体的两端所引的两条直线的夹角。 物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。望远镜虽然没有把物体放大，但成的像离物体很近，增大了视角，所以感觉看到的物体放大了，变清楚了；物体像另外，望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更加明亮。 除了凸透镜外，天文望远镜也常用凹面镜做物镜。
目镜：靠近眼睛的一组透镜，作用
像一个普通的放大镜。
物镜：靠近被观察物体，作用相当
于投影仪的镜头。
载物台：承载被观察物体。
反光镜：增加光的强度，便于观察
物体。
小 结物镜：使远处的物体在焦点附近
成实象。
目镜：靠近眼睛，作用相当于放
大镜。
结构结构原理：原理：望远镜显微镜宇宙显微镜和望远镜视角 1.显微镜镜筒两端各有一组_______，靠近眼睛的叫__________，靠近被观察物体的是__________ 。
2.用显微镜观察物体时，物镜对物体所成的像是一个放大的__________像（“虚”或“实”），道理就像__________的镜头成像一样，目镜的作用则像一个__________再次对这个像成放大的__________ （“虚像”或“实像”）。
凸透镜目镜物镜实投影仪放大镜虚像巩固练习 3.望远镜物镜的作用是使远处的物体在焦点附近成_____像（填“虚”或“实”），这个像是__________ （填“放大的”或“缩小的”），道理就像__________的镜头成像一样，目镜的作用则像一个__________用来把这个像放大。
实缩小的照相机放大镜 4、物体对眼睛所成视角的大小不仅和_____ 的大小有关，还和物体到眼睛的______ 有关。物体本身物体到眼睛的距离5.小明在用显微镜时，物镜和目镜的成像情况是（ ）
A、物镜成放大的虚像，目镜成放大的虚像
B、物镜成放大的实像，目镜成放大的实像
C、物镜成放大的虚像，目镜成放大的实像
D、物镜成放大的实像，目镜成放大的虚像D在愉快，自由，充满激情的物理课堂里，让我们动手做一个望远镜！1、把凸透镜插入光具座的小孔内，拧紧螺栓；
2、把其中一个凸透镜固定（把下面的固定螺栓拧紧）；
3、视线从固定的凸透镜出发，移动另一个凸透镜直到能看清远处的物体为止，拧紧螺栓。(3)显微镜的发展：早期的显微镜教学用生物显微镜三维视频显微镜扫描电子显微镜扫描探针显微镜透射电子显微镜手术显微镜实体显微镜金相显微镜(3)望远镜的发展：伽利略望远镜早期的伽利略望远镜数码望远镜欧洲xmm空间望远镜数字式巡天望远镜 哈勃天文望远镜。把天文望远镜安置在大气层外，可以免受大气层的干扰，得到更清晰的天体照片。它的物镜是一个很大的凹面镜开普勒望远镜开普勒空间望远镜全球最大的单镜面光学望远镜
