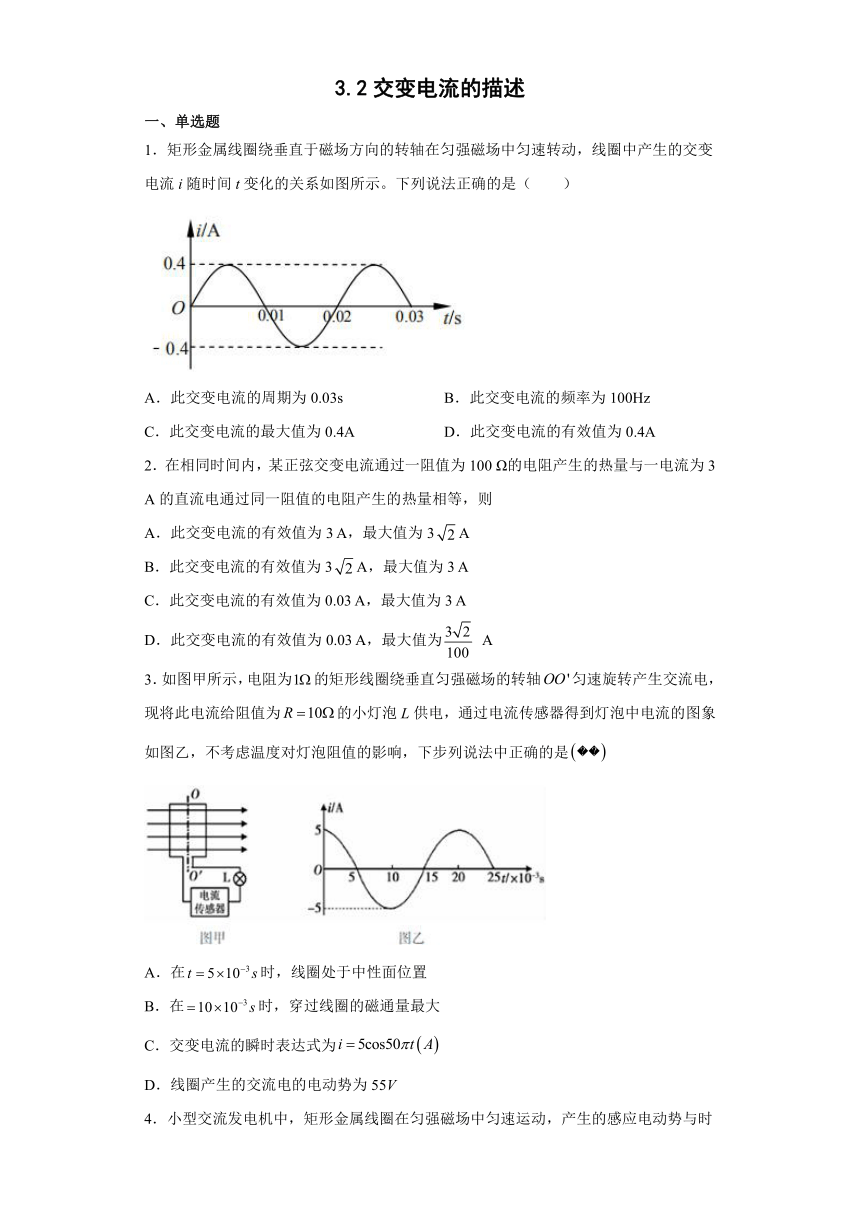

3.2交变电流的描述同步训练（Word版含答案）

3.2交变电流的描述
一、单选题
1．矩形金属线圈绕垂直于磁场方向的转轴在匀强磁场中匀速转动，线圈中产生的交变电流i随时间t变化的关系如图所示。下列说法正确的是（　　）
A．此交变电流的周期为0.03s B．此交变电流的频率为100Hz
C．此交变电流的最大值为0.4A D．此交变电流的有效值为0.4A
2．在相同时间内，某正弦交变电流通过一阻值为100 Ω的电阻产生的热量与一电流为3 A的直流电通过同一阻值的电阻产生的热量相等，则
A．此交变电流的有效值为3 A，最大值为3A
B．此交变电流的有效值为3A，最大值为3 A
C．此交变电流的有效值为0.03 A，最大值为3 A
D．此交变电流的有效值为0.03 A，最大值为 A
3．如图甲所示，电阻为的矩形线圈绕垂直匀强磁场的转轴匀速旋转产生交流电，现将此电流给阻值为的小灯泡L供电，通过电流传感器得到灯泡中电流的图象如图乙，不考虑温度对灯泡阻值的影响，下步列说法中正确的是
A．在时，线圈处于中性面位置
B．在时，穿过线圈的磁通量最大
C．交变电流的瞬时表达式为
D．线圈产生的交流电的电动势为55V

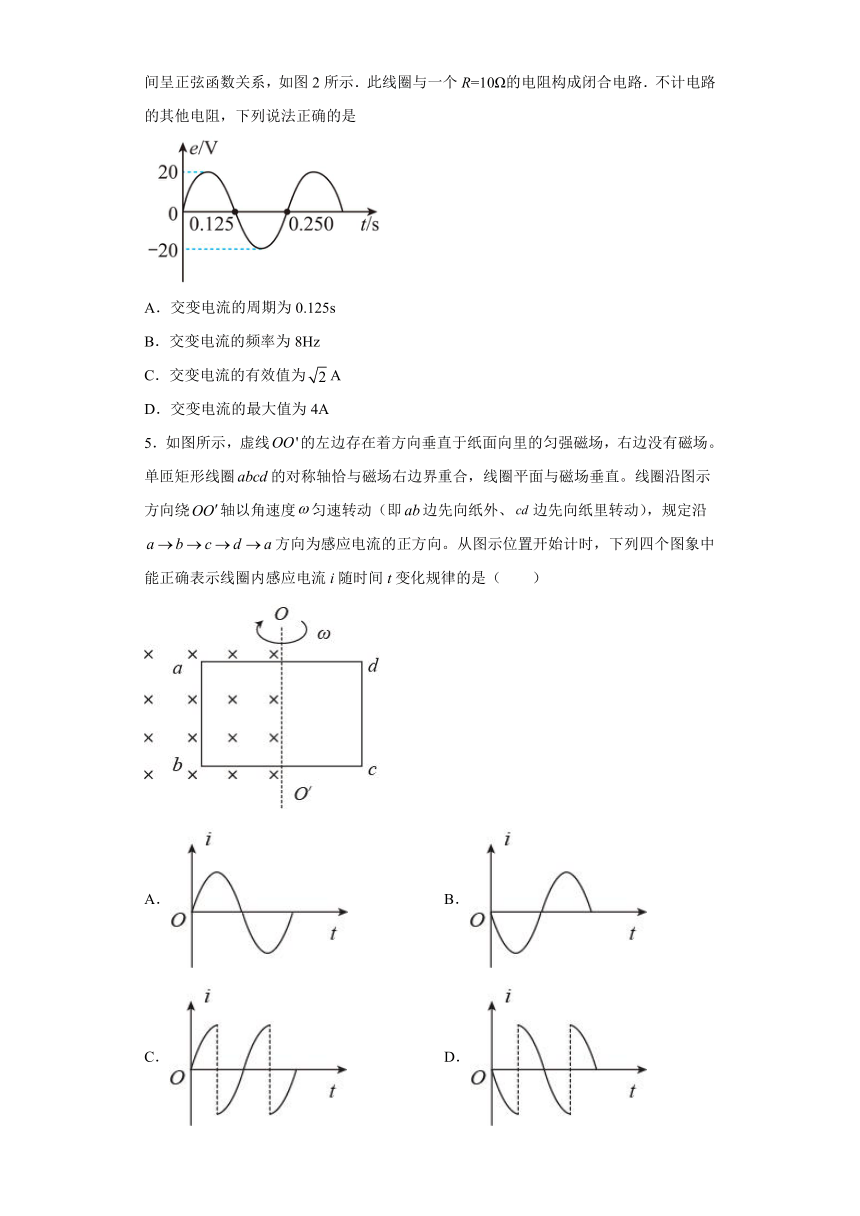

4．小型交流发电机中，矩形金属线圈在匀强磁场中匀速运动，产生的感应电动势与时间呈正弦函数关系，如图2所示．此线圈与一个R=10Ω的电阻构成闭合电路．不计电路的其他电阻，下列说法正确的是
A．交变电流的周期为0.125s
B．交变电流的频率为8Hz
C．交变电流的有效值为A
D．交变电流的最大值为4A
5．如图所示，虚线的左边存在着方向垂直于纸面向里的匀强磁场，右边没有磁场。单匝矩形线圈的对称轴恰与磁场右边界重合，线圈平面与磁场垂直。线圈沿图示方向绕轴以角速度匀速转动（即边先向纸外、边先向纸里转动），规定沿方向为感应电流的正方向。从图示位置开始计时，下列四个图象中能正确表示线圈内感应电流i随时间t变化规律的是（　　）
A． B．
C． D．

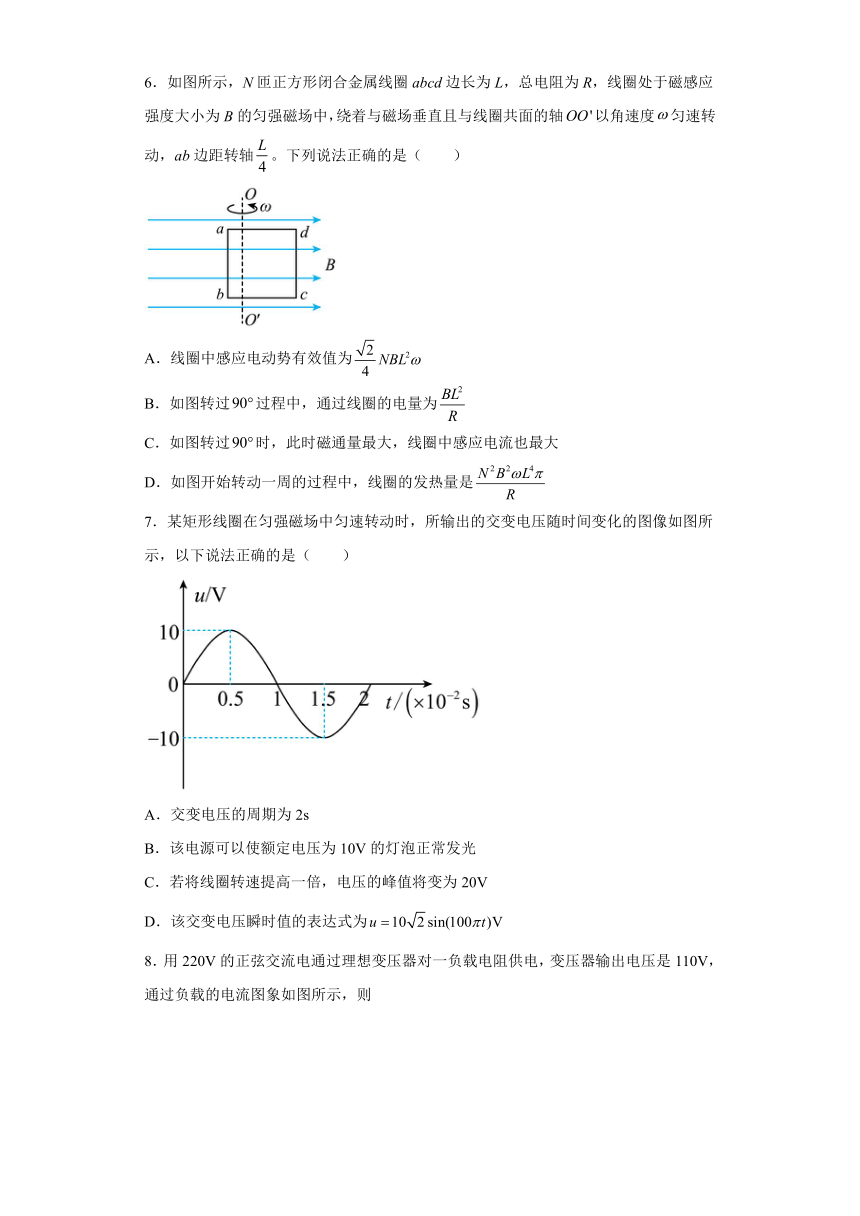

6．如图所示，N匝正方形闭合金属线圈abcd边长为L，总电阻为R，线圈处于磁感应强度大小为B的匀强磁场中，绕着与磁场垂直且与线圈共面的轴以角速度匀速转动，ab边距转轴。下列说法正确的是（　　）
A．线圈中感应电动势有效值为
B．如图转过过程中，通过线圈的电量为
C．如图转过时，此时磁通量最大，线圈中感应电流也最大
D．如图开始转动一周的过程中，线圈的发热量是
7．某矩形线圈在匀强磁场中匀速转动时，所输出的交变电压随时间变化的图像如图所示，以下说法正确的是（　　）
A．交变电压的周期为2s
B．该电源可以使额定电压为10V的灯泡正常发光
C．若将线圈转速提高一倍，电压的峰值将变为20V
D．该交变电压瞬时值的表达式为

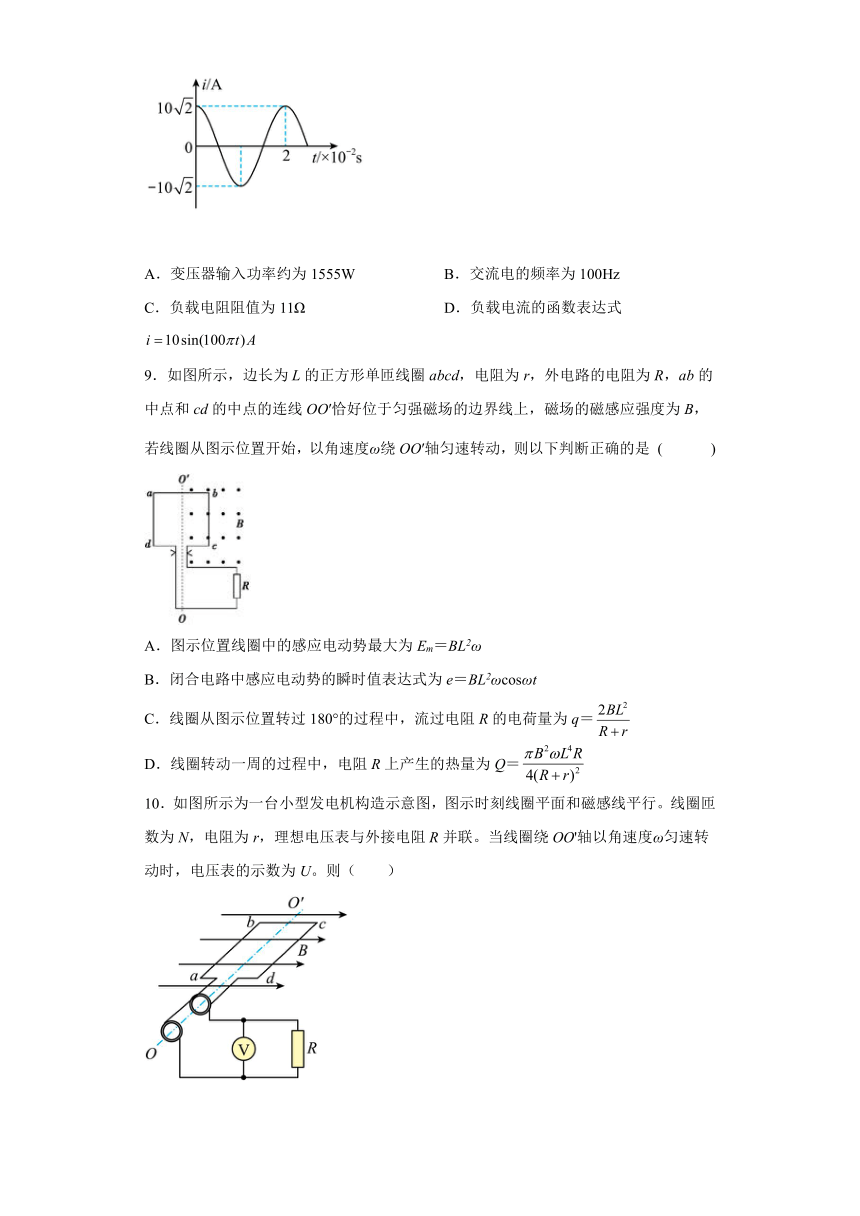

8．用220V的正弦交流电通过理想变压器对一负载电阻供电，变压器输出电压是110V，通过负载的电流图象如图所示，则
A．变压器输入功率约为1555W B．交流电的频率为100Hz
C．负载电阻阻值为11Ω D．负载电流的函数表达式
9．如图所示，边长为L的正方形单匝线圈abcd，电阻为r，外电路的电阻为R，ab的中点和cd的中点的连线OO′恰好位于匀强磁场的边界线上，磁场的磁感应强度为B，若线圈从图示位置开始，以角速度ω绕OO′轴匀速转动，则以下判断正确的是 (　 　)
A．图示位置线圈中的感应电动势最大为Em＝BL2ω
B．闭合电路中感应电动势的瞬时值表达式为e＝BL2ωcosωt
C．线圈从图示位置转过180°的过程中，流过电阻R的电荷量为q＝
D．线圈转动一周的过程中，电阻R上产生的热量为Q＝

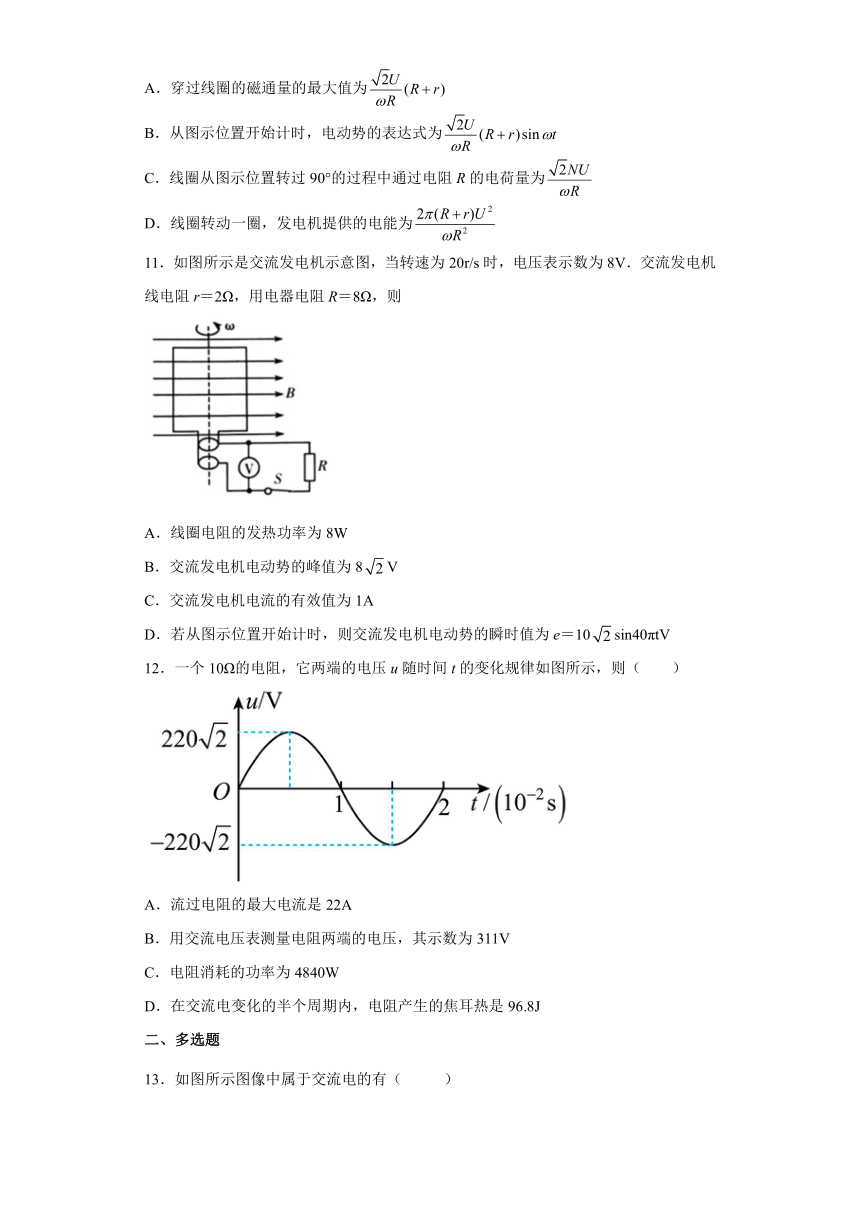

10．如图所示为一台小型发电机构造示意图，图示时刻线圈平面和磁感线平行。线圈匝数为N，电阻为r，理想电压表与外接电阻R并联。当线圈绕OO'轴以角速度ω匀速转动时，电压表的示数为U。则（　　）
A．穿过线圈的磁通量的最大值为
B．从图示位置开始计时，电动势的表达式为
C．线圈从图示位置转过90°的过程中通过电阻R的电荷量为
D．线圈转动一圈，发电机提供的电能为
11．如图所示是交流发电机示意图，当转速为20r/s时，电压表示数为8V．交流发电机线电阻r＝2Ω，用电器电阻R＝8Ω，则
A．线圈电阻的发热功率为8W
B．交流发电机电动势的峰值为8V
C．交流发电机电流的有效值为1A
D．若从图示位置开始计时，则交流发电机电动势的瞬时值为e＝10sin40πtV
12．一个10Ω的电阻，它两端的电压u随时间t的变化规律如图所示，则（　　）
A．流过电阻的最大电流是22A
B．用交流电压表测量电阻两端的电压，其示数为311V
C．电阻消耗的功率为4840W
D．在交流电变化的半个周期内，电阻产生的焦耳热是96.8J
二、多选题
13．如图所示图像中属于交流电的有（ ）
A．A B．B C．C D．D
14．一矩形线圈在匀强磁场中匀速转动产生的交变电流电动势如图所示，下面说法正确的是（ ）
A．交流电动势的最大值为20 V
B．交流电动势的有效值为10V
C．交流电动势的频率为50 Hz
D．交流电动势的周期为0．04s
15．某小型发电机产生的交流电动势为。对此电动势，下列表述正确的有（　　）
A．周期是0.02s B．t=0时刻线圈平面与中性面重合 C．有效值是50V D．最大值是50V
三、填空题
16．照明用正弦式电流的峰值为，周期为，可知该正弦式电流的频率为______ Hz，有效值为______
17．交流电压表的读数指的是交流电的有效值。( )
18．一交变电流的电流瞬时值i=5sin100πt（A），则它的最大值为_________A，有效值为______A周期为_________s．
19．三相对称负载联成三角形时，线电压是380V，相电压是________V．
四、解答题
20．如图所示，线圈平面绕bc边的中点从中性面开始转动，角速度为ω。经过时间t，线圈转过的角度是ωt，ab边的线速度v的方向跟磁感线方向间的夹角也等于ωt。设ab边长为L1，bc边长为L2，线圈面积S=L1L2，磁感应强度为B，则：
（1）ab边产生的感应电动势为多大？
（2）整个线圈中的感应电动势为多大？
（3）若线圈有N匝，则整个线圈的感应电动势为多大？
21．如图所所示，矩形线圈abcd长 、宽为，匝数为 ，在磁感应强度 的匀强磁场中绕其轴线 以角速度 做匀速转动：
（1）求线圈中交变电动势的最大值和有效值？
（2）求此交变电动势的周期？
（3）从图中位置开始计时，求 末线圈内的电动势？
22．如图所示，一小型发电机内有n=100匝矩形线圈，矩形面积，线圈电阻可忽略不计。在外力作用下矩形线圈在B=0.10T匀强磁场中，以恒定的角速度绕垂直于磁场方向的固定轴OO'匀速转动，发电机线圈两端与R=100Ω的电阻构成闭合回路。
(1)求线圈转动时产生感应电动势的最大值；
(2)从线圈平面通过中性面开始计时，写出线圈中感应电动势的瞬时值表达式；
(3)求从线圈平面通过中性面开始，线圈转过90°角的过程中通过电阻R横截面的电荷量。
23．如图所示，矩形线圈abcd与阻值为50Ω的电阻R、理想电流表A组成闭合电路．线圈在有界匀强磁场中绕垂直于磁场的bc边匀速转动，转动的角速度ω＝100πrad/s．线圈的匝数N＝100，边长ab＝0.2m、ad＝0.4m，电阻不计．磁场只分布在bc边的左侧，磁感应强度大小B＝T．设线圈平面与中性面重合时开始计时．
(1)试坐标上画出线圈中产生的感应电动势随时间变化的图象；（至少画出二个周期的）
(2)电流表A的示数；
