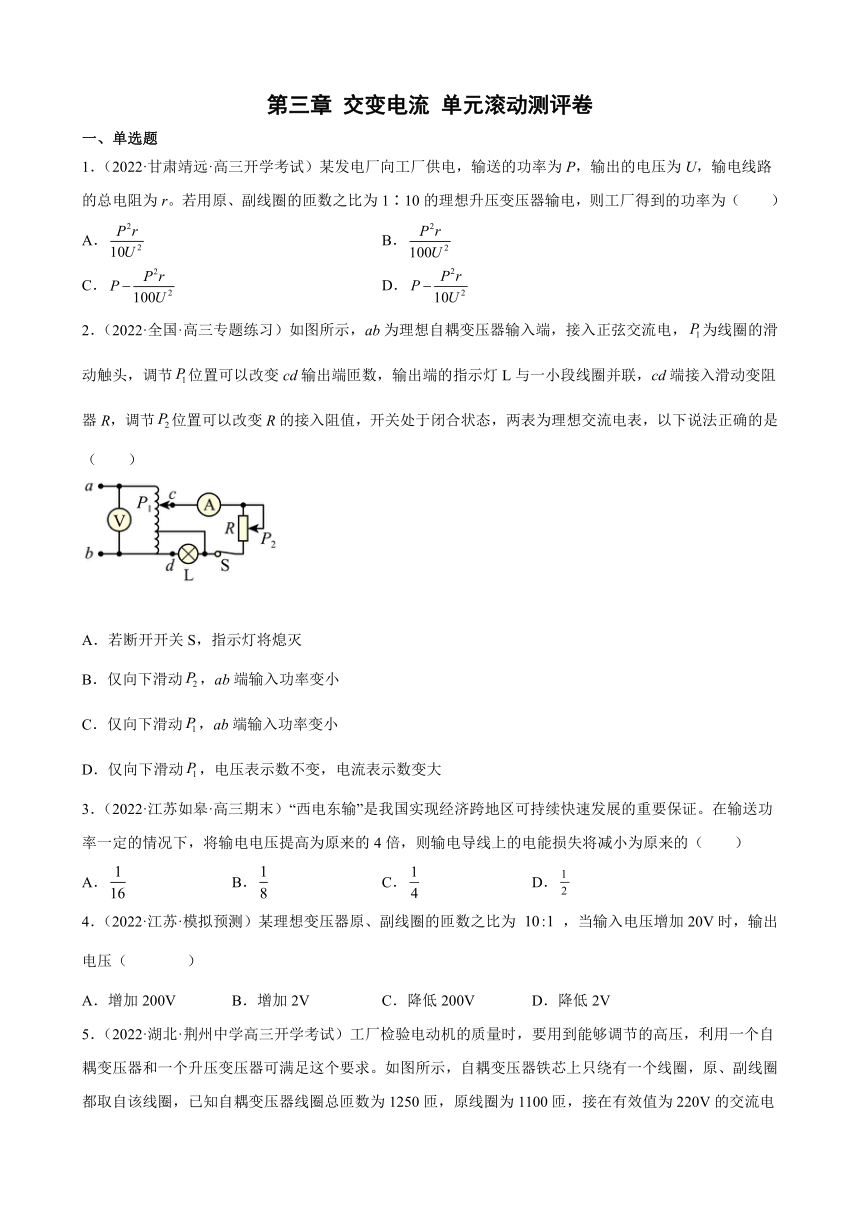

第三章 交变电流 单元滚动测评卷
一、单选题
1．（2022·甘肃靖远·高三开学考试）某发电厂向工厂供电，输送的功率为P，输出的电压为U，输电线路的总电阻为r。若用原、副线圈的匝数之比为1∶10的理想升压变压器输电，则工厂得到的功率为（　　）
A． B．
C． D．
2．（2022·全国·高三专题练习）如图所示，ab为理想自耦变压器输入端，接入正弦交流电，为线圈的滑动触头，调节位置可以改变cd输出端匝数，输出端的指示灯L与一小段线圈并联，cd端接入滑动变阻器R，调节位置可以改变R的接入阻值，开关处于闭合状态，两表为理想交流电表，以下说法正确的是（　　）
A．若断开开关S，指示灯将熄灭
B．仅向下滑动，ab端输入功率变小
C．仅向下滑动，ab端输入功率变小
D．仅向下滑动，电压表示数不变，电流表示数变大
3．（2022·江苏如皋·高三期末）“西电东输”是我国实现经济跨地区可持续快速发展的重要保证。在输送功率一定的情况下，将输电电压提高为原来的4倍，则输电导线上的电能损失将减小为原来的（　　）
A． B． C． D．
4．（2022·江苏·模拟预测）某理想变压器原、副线圈的匝数之比为 ，当输入电压增加20V时，输出电压（ ）
A．增加200V B．增加2V C．降低200V D．降低2V

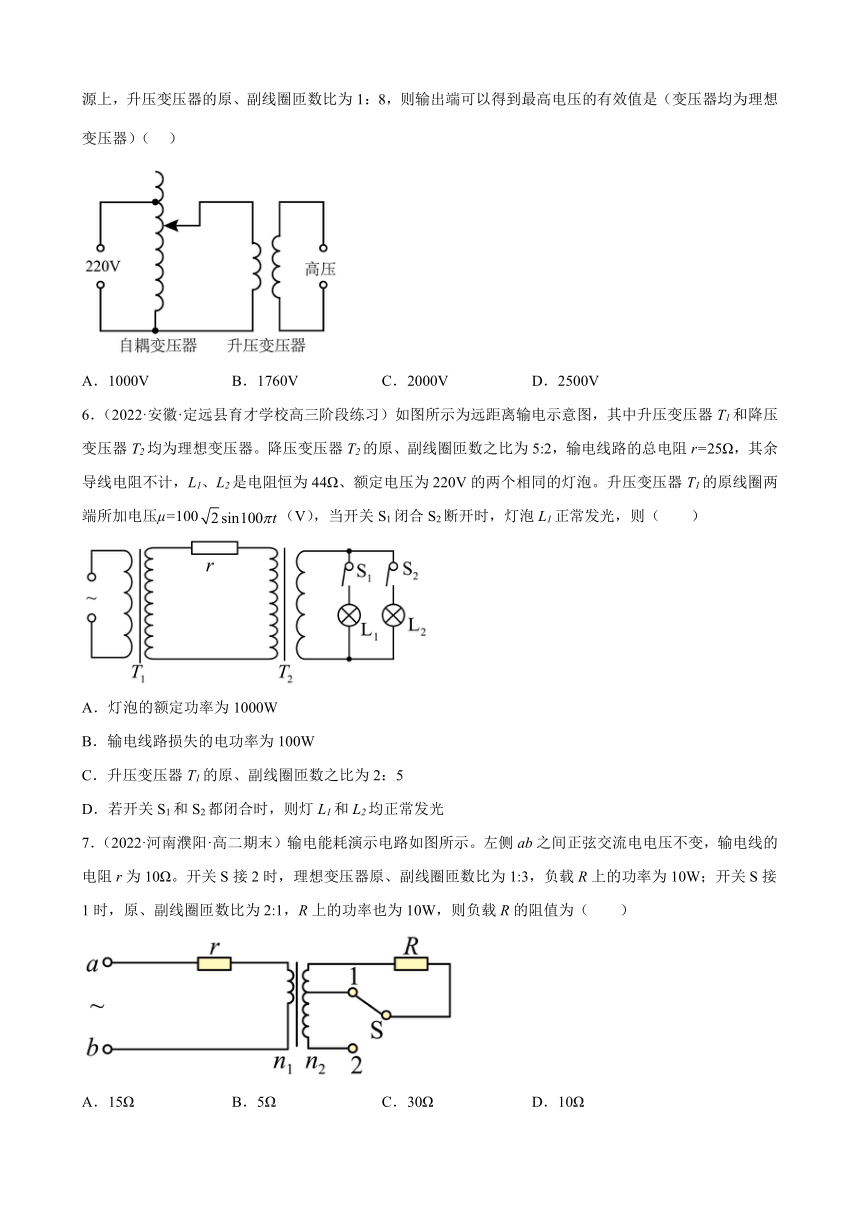

5．（2022·湖北·荆州中学高三开学考试）工厂检验电动机的质量时，要用到能够调节的高压，利用一个自耦变压器和一个升压变压器可满足这个要求。如图所示，自耦变压器铁芯上只绕有一个线圈，原、副线圈都取自该线圈，已知自耦变压器线圈总匝数为1250匝，原线圈为1100匝，接在有效值为220V的交流电源上，升压变压器的原、副线圈匝数比为1：8，则输出端可以得到最高电压的有效值是（变压器均为理想变压器）（ ）
A．1000V B．1760V C．2000V D．2500V
6．（2022·安徽·定远县育才学校高三阶段练习）如图所示为远距离输电示意图，其中升压变压器T1和降压变压器T2均为理想变压器。降压变压器T2的原、副线圈匝数之比为5:2，输电线路的总电阻r=25Ω，其余导线电阻不计，L1、L2是电阻恒为44Ω、额定电压为220V的两个相同的灯泡。升压变压器T1的原线圈两端所加电压μ=100（V），当开关S1闭合S2断开时，灯泡L1正常发光，则（　　）
A．灯泡的额定功率为1000W
B．输电线路损失的电功率为100W
C．升压变压器T1的原、副线圈匝数之比为2：5
D．若开关S1和S2都闭合时，则灯L1和L2均正常发光
7．（2022·河南濮阳·高二期末）输电能耗演示电路如图所示。左侧ab之间正弦交流电电压不变，输电线的电阻r为10Ω。开关S接2时，理想变压器原、副线圈匝数比为1:3，负载R上的功率为10W；开关S接1时，原、副线圈匝数比为2:1，R上的功率也为10W，则负载R的阻值为（　　）
A．15Ω B．5Ω C．30Ω D．10Ω
8．（2022·安徽·合肥市第八中学高二期末）如图甲所示电路中，为标有“4V 2W”字样的小灯泡，、为两只标有“8V 6W”字样的相同灯泡，变压器为理想变压器，各电表为理想电表，当端接如图乙所示的交变电压时，三只灯泡均正常发光。下列说法正确的是（　　）
A．电流表的示数为0.75A B．交变电压的最大值
C．变压器原、副线圈的匝数之比为3∶1 D．电压表的示数为16V
9．（2022·陕西·西安中学二模）如图甲，白鹤滩水电站是世界第二大水电站，共安装16台我国自主研制的全球单机容量最大功率百万千瓦水轮发电机组。2021年6月28日，白鹤滩水电站首批机组投产发电，用500千伏特高压向四川远距离输电。在远距离输电中，输电线的电阻是不可忽略的，如图乙，为白鹤滩水电站输电线路原理图，水电站输出电压稳定的正弦交流电，升至特高压U后向四川供电，输送的总功率为P。用户端理想变压器原副线圈匝数分别为n1、n2，R1为输电线总电阻，R2为不断电用户电阻（可视为定值电阻），R为可变用户电阻（可视为可变电阻）。当可变电阻R减小时，电压表和电流表示数变化的绝对值分别为△U、△I，电压表和电流表均为理想电表，下列说法正确的是（　　）
A．
B．
C．对于原线圈回路，虚线框所圈部分的等效电阻为
D．输电线路上损耗的功率为

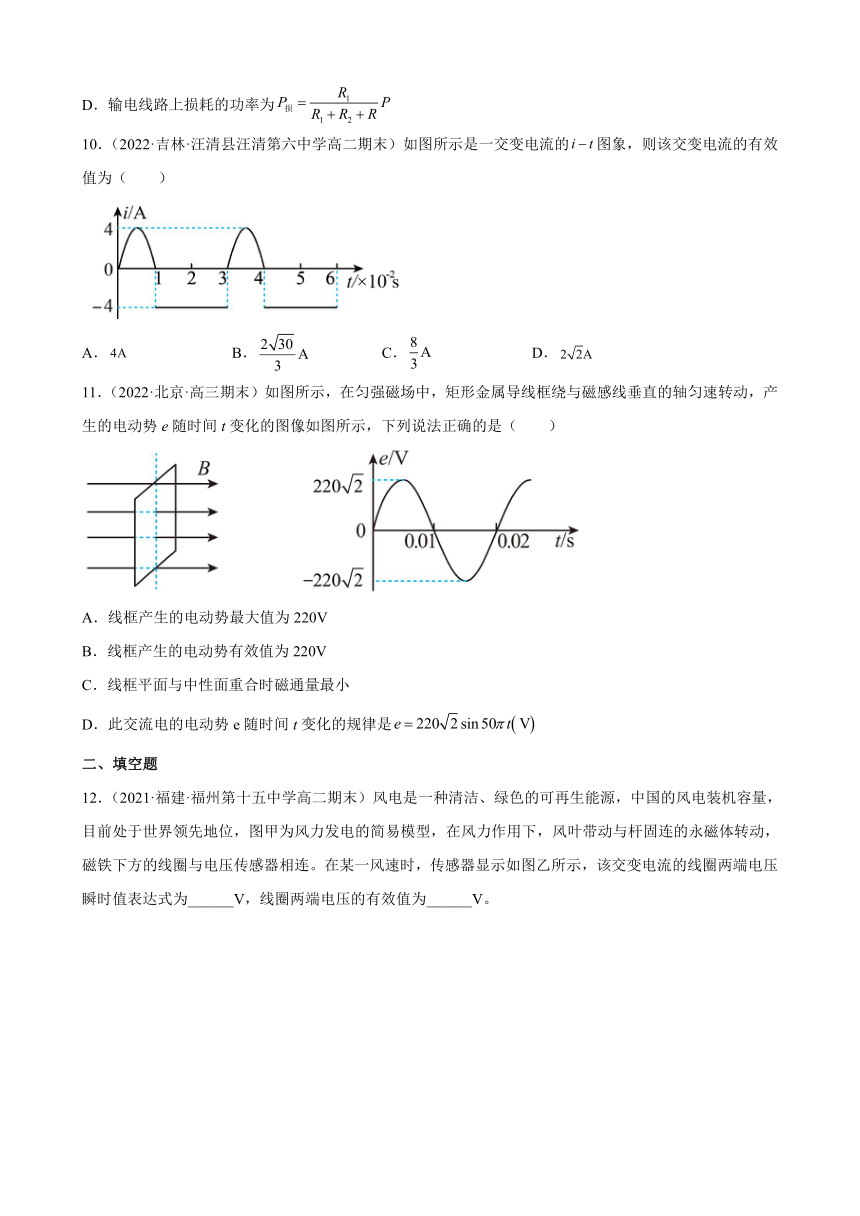

10．（2022·吉林·汪清县汪清第六中学高二期末）如图所示是一交变电流的图象，则该交变电流的有效值为（　　）
A． B． C． D．
11．（2022·北京·高三期末）如图所示，在匀强磁场中，矩形金属导线框绕与磁感线垂直的轴匀速转动，产生的电动势e随时间t变化的图像如图所示，下列说法正确的是（　　）
A．线框产生的电动势最大值为220V
B．线框产生的电动势有效值为220V
C．线框平面与中性面重合时磁通量最小
D．此交流电的电动势e随时间t变化的规律是
二、填空题
12．（2021·福建·福州第十五中学高二期末）风电是一种清洁、绿色的可再生能源，中国的风电装机容量，目前处于世界领先地位，图甲为风力发电的简易模型，在风力作用下，风叶带动与杆固连的永磁体转动，磁铁下方的线圈与电压传感器相连。在某一风速时，传感器显示如图乙所示，该交变电流的线圈两端电压瞬时值表达式为______V，线圈两端电压的有效值为______V。
13．（2021·福建三明·高二期末）家用电子调光灯的调光原理是用电子线路将输入的正弦式交流电压的波形截去一部分来实现调节电压，从而调节灯光的亮度。某电子调光灯经调整后的电压波形如图所示，则该交流电的电压有效值为___________。若将此电压加在阻值的电热丝两端，功率为___________。
14．（2022·福建省龙岩第一中学高二开学考试）图甲为小型交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴匀速转动，线圈的匝数、总电阻，线圈的两端与阻值为95的电阻R连接，交流电压表为理想电表，时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量随时间t按图乙所示正弦规律变化，交流发电机产生的电动势的最大值为______V，电阻R实际消耗的功率______W。
三、解答题
15．（2022·河南省信阳市教育局高二期末）如图甲所示为一小发电机的示意图，共有10匝的矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，线圈中的磁通量随时间变化的规律为。已如线圈的电阻为2Ω，外接电阻R的阻值为8Ω，交流电压表V为理想电表。求：
（1）线圈中感应电动势的最大值；
（2）电压表的示数。
16．（2022·全国·高三专题练习）如图所示，N=50匝的矩形线圈abcd，ab边长l1=20cm，ad边长l2=25cm，放在磁感应强度B=0.4T的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO′轴以n=3000r/min的转速匀速转动，线圈电阻r=1Ω，外电路电阻R=9Ω，t=0时线圈平面与磁感线平行，ab边正转出纸外、cd边转入纸里。求：
（1）t=0时感应电流的方向；
（2）感应电动势的瞬时值表达式；
（3）线圈转一圈外力做的功；
（4）从图示位置转过90°的过程中流过电阻R的电荷量。
17．（2021·全国·高二课时练习）下图是一种漏电保护器的原理图。在变压器A处火线和零线双线并列绕制成线圈，然后接到用电器上；在变压器B处有一个输出线圈。一旦发生火线对地漏电事故，变压器线圈B中就会产生电流，令继电器J切断电源。试讨论该漏电保护器的工作原理。
试卷第1页，共3页
参考答案：
1．C
2．C
3．A
4．B
5．C
6．B
7．A
8．C
9．B
10．B
11．B
12．
13． 110 1210
14． 200 190
15．（1）；（2）
16．（1）线圈感应电流方向为adcba。；（2）314cos100πt (V)；（3）98.6 J；（4）0.1 C
