2.3 涡流、电磁阻尼和电磁驱动 同步练习题(Word版含答案)

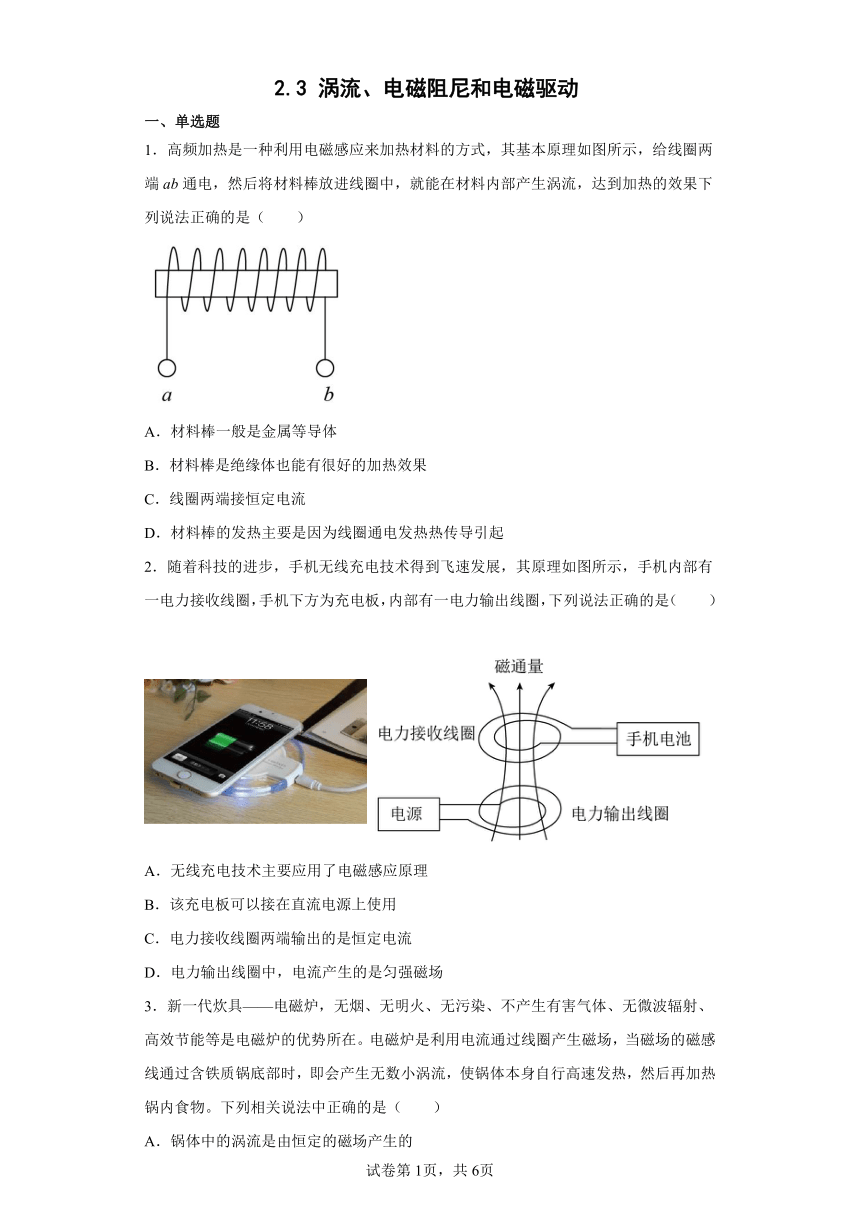

2.3 涡流、电磁阻尼和电磁驱动
一、单选题
1．高频加热是一种利用电磁感应来加热材料的方式，其基本原理如图所示，给线圈两端ab通电，然后将材料棒放进线圈中，就能在材料内部产生涡流，达到加热的效果下列说法正确的是（　　）
A．材料棒一般是金属等导体
B．材料棒是绝缘体也能有很好的加热效果
C．线圈两端接恒定电流
D．材料棒的发热主要是因为线圈通电发热热传导引起
2．随着科技的进步，手机无线充电技术得到飞速发展，其原理如图所示，手机内部有一电力接收线圈，手机下方为充电板，内部有一电力输出线圈，下列说法正确的是（　　）
A．无线充电技术主要应用了电磁感应原理
B．该充电板可以接在直流电源上使用
C．电力接收线圈两端输出的是恒定电流
D．电力输出线圈中，电流产生的是匀强磁场
3．新一代炊具——电磁炉，无烟、无明火、无污染、不产生有害气体、无微波辐射、高效节能等是电磁炉的优势所在。电磁炉是利用电流通过线圈产生磁场，当磁场的磁感线通过含铁质锅底部时，即会产生无数小涡流，使锅体本身自行高速发热，然后再加热锅内食物。下列相关说法中正确的是（　　）
A．锅体中的涡流是由恒定的磁场产生的
B．恒定磁场越强，电磁炉的加热效果越好
C．锅体中的涡流是由变化的磁场产生的
D．提高磁场变化的频率，不会提高电磁炉的加热效果

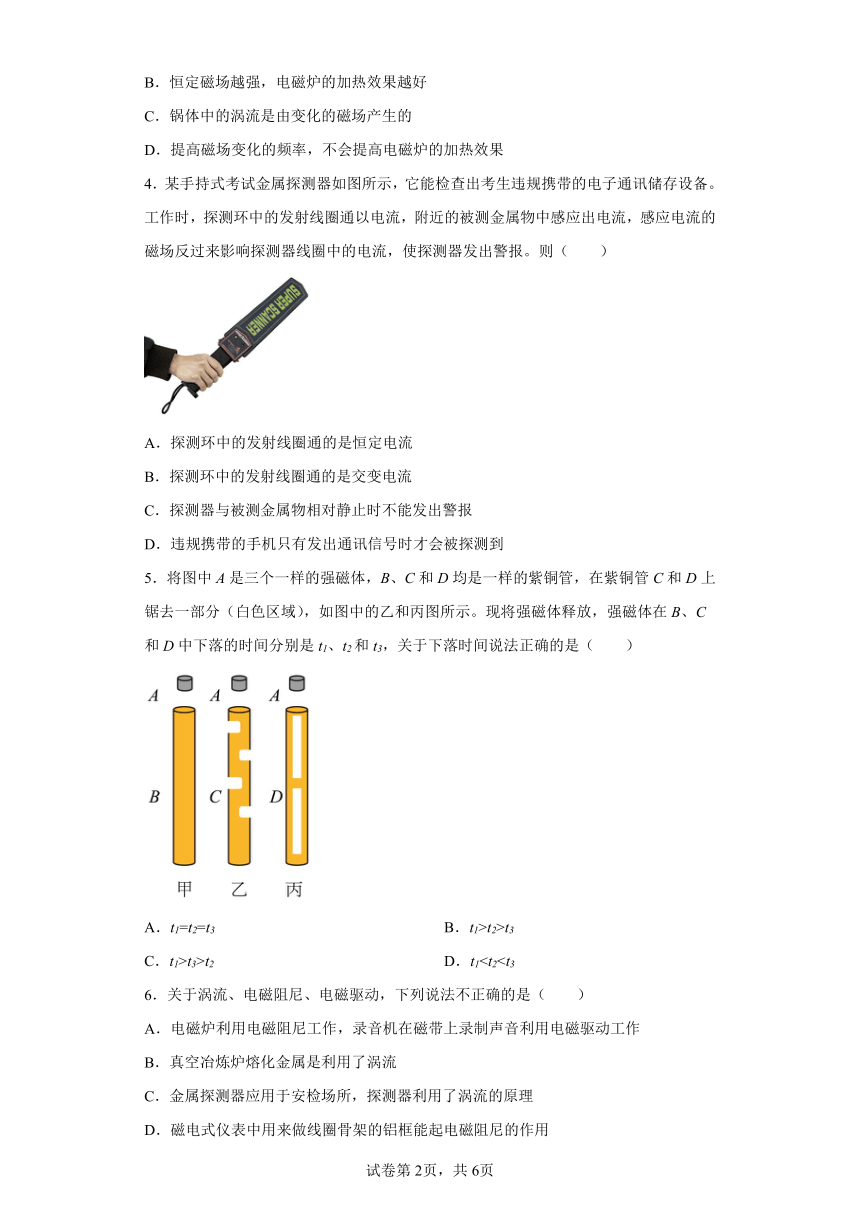

4．某手持式考试金属探测器如图所示，它能检查出考生违规携带的电子通讯储存设备。工作时，探测环中的发射线圈通以电流，附近的被测金属物中感应出电流，感应电流的磁场反过来影响探测器线圈中的电流，使探测器发出警报。则（　　）
A．探测环中的发射线圈通的是恒定电流
B．探测环中的发射线圈通的是交变电流
C．探测器与被测金属物相对静止时不能发出警报
D．违规携带的手机只有发出通讯信号时才会被探测到
5．将图中A是三个一样的强磁体，B、C和D均是一样的紫铜管，在紫铜管C和D上锯去一部分（白色区域），如图中的乙和丙图所示。现将强磁体释放，强磁体在B、C和D中下落的时间分别是t1、t2和t3，关于下落时间说法正确的是（　　）
A．t1=t2=t3 B．t1>t2>t3
C．t1>t3>t2 D．t16．关于涡流、电磁阻尼、电磁驱动，下列说法不正确的是（　　）
A．电磁炉利用电磁阻尼工作，录音机在磁带上录制声音利用电磁驱动工作
B．真空冶炼炉熔化金属是利用了涡流
C．金属探测器应用于安检场所，探测器利用了涡流的原理
D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用

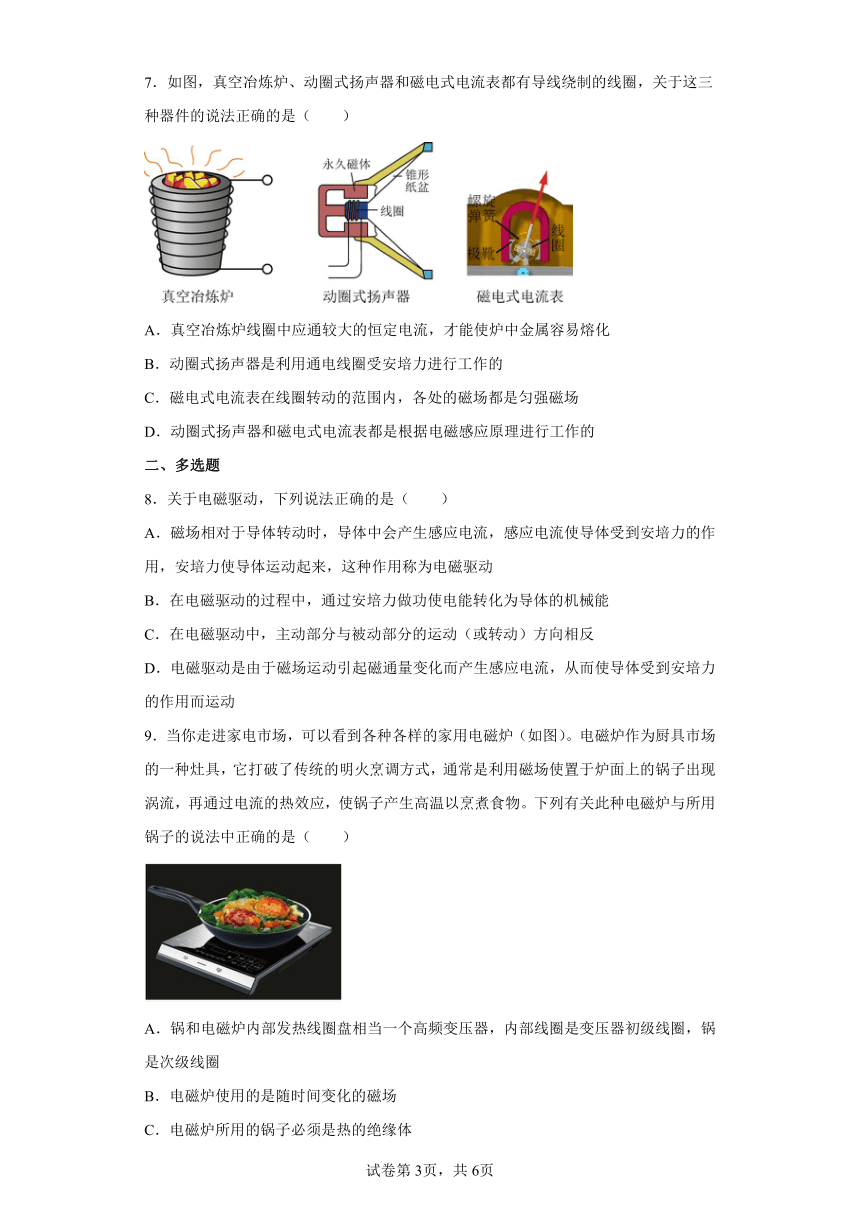

7．如图，真空冶炼炉、动圈式扬声器和磁电式电流表都有导线绕制的线圈，关于这三种器件的说法正确的是（　　）
A．真空冶炼炉线圈中应通较大的恒定电流，才能使炉中金属容易熔化
B．动圈式扬声器是利用通电线圈受安培力进行工作的
C．磁电式电流表在线圈转动的范围内，各处的磁场都是匀强磁场
D．动圈式扬声器和磁电式电流表都是根据电磁感应原理进行工作的
二、多选题
8．关于电磁驱动，下列说法正确的是（　　）
A．磁场相对于导体转动时，导体中会产生感应电流，感应电流使导体受到安培力的作用，安培力使导体运动起来，这种作用称为电磁驱动
B．在电磁驱动的过程中，通过安培力做功使电能转化为导体的机械能
C．在电磁驱动中，主动部分与被动部分的运动（或转动）方向相反
D．电磁驱动是由于磁场运动引起磁通量变化而产生感应电流，从而使导体受到安培力的作用而运动
9．当你走进家电市场，可以看到各种各样的家用电磁炉（如图）。电磁炉作为厨具市场的一种灶具，它打破了传统的明火烹调方式，通常是利用磁场使置于炉面上的锅子出现涡流，再通过电流的热效应，使锅子产生高温以烹煮食物。下列有关此种电磁炉与所用锅子的说法中正确的是（　　）
A．锅和电磁炉内部发热线圈盘相当一个高频变压器，内部线圈是变压器初级线圈，锅是次级线圈
B．电磁炉使用的是随时间变化的磁场
C．电磁炉所用的锅子必须是热的绝缘体
D．电磁炉所用的锅子必须是电的绝缘体

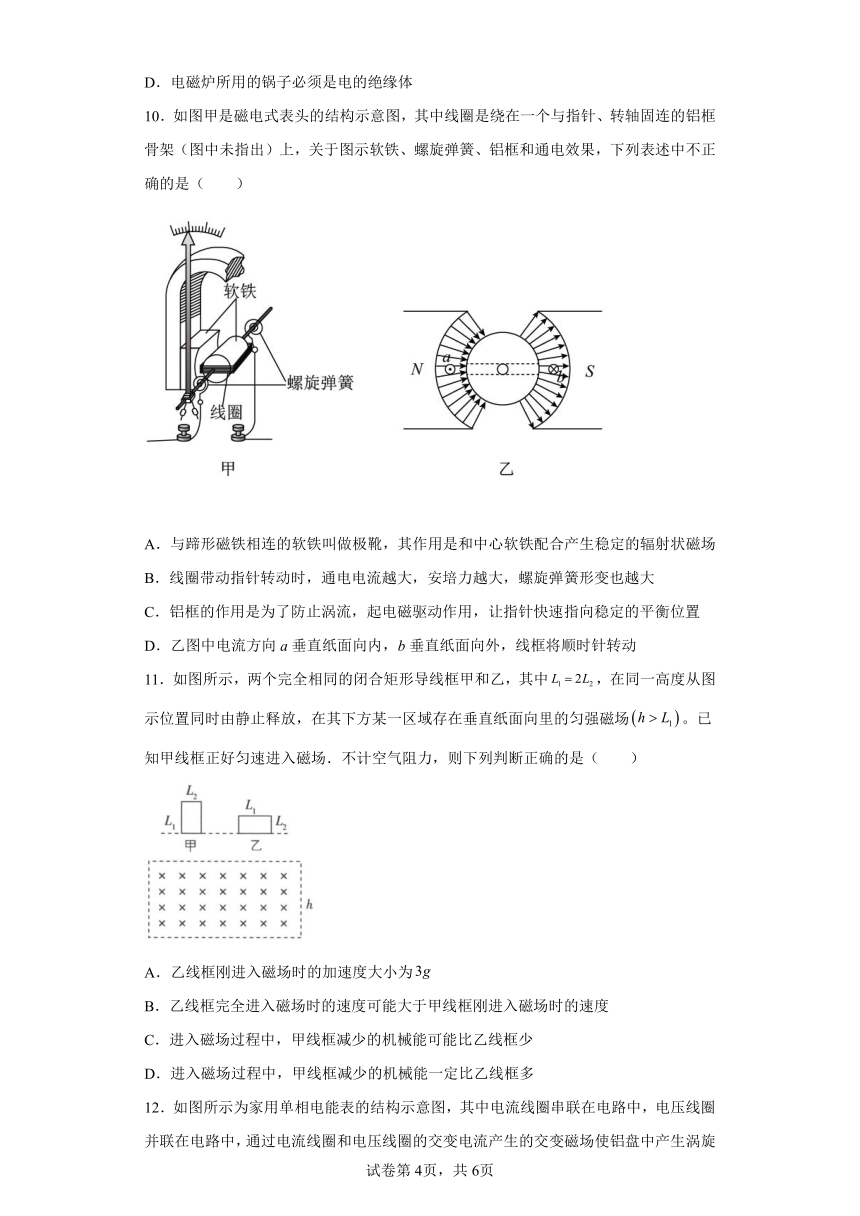

10．如图甲是磁电式表头的结构示意图，其中线圈是绕在一个与指针、转轴固连的铝框骨架（图中未指出）上，关于图示软铁、螺旋弹簧、铝框和通电效果，下列表述中不正确的是（　　）
A．与蹄形磁铁相连的软铁叫做极靴，其作用是和中心软铁配合产生稳定的辐射状磁场
B．线圈带动指针转动时，通电电流越大，安培力越大，螺旋弹簧形变也越大
C．铝框的作用是为了防止涡流，起电磁驱动作用，让指针快速指向稳定的平衡位置
D．乙图中电流方向a垂直纸面向内，b垂直纸面向外，线框将顺时针转动
11．如图所示，两个完全相同的闭合矩形导线框甲和乙，其中，在同一高度从图示位置同时由静止释放，在其下方某一区域存在垂直纸面向里的匀强磁场。已知甲线框正好匀速进入磁场．不计空气阻力，则下列判断正确的是（　　）
A．乙线框刚进入磁场时的加速度大小为
B．乙线框完全进入磁场时的速度可能大于甲线框刚进入磁场时的速度
C．进入磁场过程中，甲线框减少的机械能可能比乙线框少
D．进入磁场过程中，甲线框减少的机械能一定比乙线框多

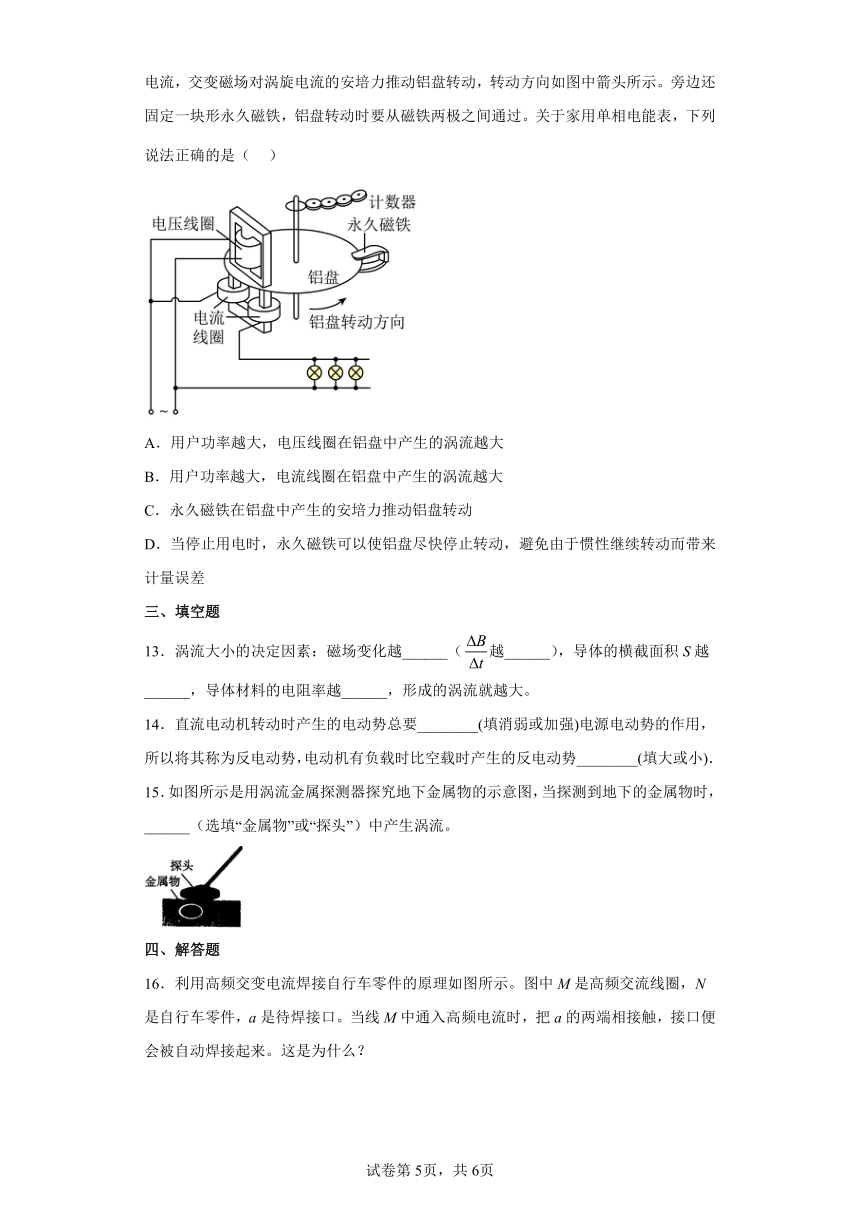

12．如图所示为家用单相电能表的结构示意图，其中电流线圈串联在电路中，电压线圈并联在电路中，通过电流线圈和电压线圈的交变电流产生的交变磁场使铝盘中产生涡旋电流，交变磁场对涡旋电流的安培力推动铝盘转动，转动方向如图中箭头所示。旁边还固定一块形永久磁铁，铝盘转动时要从磁铁两极之间通过。关于家用单相电能表，下列说法正确的是（ ）
A．用户功率越大，电压线圈在铝盘中产生的涡流越大
B．用户功率越大，电流线圈在铝盘中产生的涡流越大
C．永久磁铁在铝盘中产生的安培力推动铝盘转动
D．当停止用电时，永久磁铁可以使铝盘尽快停止转动，避免由于惯性继续转动而带来计量误差
三、填空题
13．涡流大小的决定因素：磁场变化越______（越______），导体的横截面积S越______，导体材料的电阻率越______，形成的涡流就越大。
14．直流电动机转动时产生的电动势总要________(填消弱或加强)电源电动势的作用，所以将其称为反电动势，电动机有负载时比空载时产生的反电动势________(填大或小)．
15．如图所示是用涡流金属探测器探究地下金属物的示意图，当探测到地下的金属物时，______（选填“金属物”或“探头”）中产生涡流。
四、解答题
16．利用高频交变电流焊接自行车零件的原理如图所示。图中M是高频交流线圈，N是自行车零件，a是待焊接口。当线M中通入高频电流时，把a的两端相接触，接口便会被自动焊接起来。这是为什么？
17．如图所示装置，可以用来演示电磁阻尼现象.把铜片悬挂在电磁铁的两极间，形成一个摆.在电磁铁线圈（图中未画出）未通电时，铜片可以自由摆动，要经过较长时间才会停下来.而电磁铁线圈通电后，铜片会很快稳定并停下来.为什么？
18．如图为法拉第圆盘发电机的示意图：铜质圆盘安装在水平铜轴上，两铜片C、D分别与转动轴和圆盘的边缘接触。圆盘处于水平向右的匀强过场中，圆盘平面与磁感线垂直，从左向右看，圆盘以角速度沿顺时针方向匀速转动。已知匀强磁场磁感应强度大小为B，圆盘半径为r，定值电阻的阻值为R。
（1）判断通过电阻R的电流方向；
（2）求这个发电机的电动势E；
（3）如果圆盘不转动，使磁场的磁感应强度以规律变化（k为常数），请判断圆盘上是否产生了感应电流？是否有电流通过电阻R？简要说明理由。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【分析】
【详解】
AB．金属等导体才能够通过电流做功加热，故A正确，B错误；
C．线圈两端如果接恒定电流，材料棒中的磁通量不发生变化，就不会产生感应电流，则线圈两端接的不是恒定电流。故C错误；
D．材料棒的发热主要是因为材料棒的感应电流做功。故D错误。
故选A。
2．A
【解析】
【分析】
【详解】
A．手机无线充电技术主要应用了电磁感应原理，选项A正确；
BD．电力输出线圈端应接入交变电流才可以产生周期性变化磁场，电力接收线圈中才可以产生感应电流，选项B、D错误；
C．电磁感应过程中，原交变电流的频率不改变，即电力接收线圈中产生的也是交变电流，选项C错误。
故选A。
3．C
【解析】
【分析】
【详解】
由电磁感应原理可知，锅体中的涡流是由变化的磁场产生的，提高磁场变化的频率，产生的感应电动势变大，可提高电磁炉的加热效果。
故选C。
4．B
【解析】
【分析】
探测环中的发射线圈通的是交变电流，违规携带的物品只要是金属就会被探测到，从而即可一一求解。
【详解】
AB．附近的被测金属物中感应出电流，则探测环中的发射线圈通的应是交变电流，选项A错误，B正确；
C．因为探测环中的发射线圈通的是交变电流，被测金属物中的磁通量也是变化的，所以探测器与被测金属物相对静止时也能发出警报，选项C错误；
D．违规携带的物品只要是金属就会被探测到，选项D 错误。
故选B。
5．B
【解析】
【详解】
由图可知三根紫铜管中能够形成闭合回路的区域长度关系为
紫铜管中能够形成闭合回路的区域长度越长，强磁体下落过程中，在紫铜管中形成的感应电流的磁场对强磁体的阻碍时间越长，则强磁体下落时间越长，因此
t1>t2>t3
故选B。
6．A
【解析】
【详解】
A．电磁炉利用涡流工作，录音机在磁带上录制声音利用了电流的磁效应，故A错误；
B．真空冶炼炉熔化金属是利用了涡流，故B正确；
C．金属探测器应用于安检场所，探测器利用了涡流的原理，故C正确；
D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用，故D正确。
本题选不正确的，故选A。
7．B
【解析】
【详解】
A．真空冶炼炉利用的是涡流原理，因此线圈中应通交变电流，选项A错误；
B．动圈式扬声器是利用通电线圈受安培力进行工作的，选项B正确；
C．磁电式电流表蹄形磁铁和铁芯间的磁场是均匀辐射分布的，特点是大小相等，方向不同，因此不是匀强磁场，选项C错误；
D．动圈式扬声器和磁电式电流表都是利用通电线圈受安培力进行工作的，选项D错误。
故选B。
8．ABD
【解析】
【分析】
【详解】
ABD．根据电磁驱动的定义可知，选项ABD正确；
C．在电磁驱动中，主动部分与被动部分的运动（或转动）方向相同，且被动部分的速度（或角速度）较小，C错误。
故选ABD。
9．AB
【解析】
【详解】
A．锅和电磁炉内部发热线圈盘组成一个高频变压器，内部线圈是变压器初级线圈，锅是次级线圈，当内部初级发热线圈盘有交变电压输出后，必然在次级锅体上产生感应电流，感应电流通过锅体自身的电阻发热，故A正确；
B．法拉第的电磁感应原理说明当通过一导体的磁场随时间变化时，导体上产生感应电流，故B正确；
C．当锅子通过电流时，锅子必须产生高温才能对水加热，故锅子不能为热的绝缘体，故C错误；
D．电磁炉上面所用的锅子必须是电的良导体，当电磁炉的线圈产生随时间而变化的磁场时，锅子才能产生感应电流，故D错误；
故选AB。
10．CD
【解析】
【分析】
【详解】
A．与蹄形磁铁相连的软铁叫做极靴，其作用是和中心软铁配合产生稳定的辐射状磁场，A正确，不符合题意；
B．当通电线圈转动时，螺旋弹簧将被扭动，产生一个阻碍线圈转动的阻力矩，其大小与线圈转动的角度成正比，当磁力矩与螺旋弹簧中的阻力矩相等时，线圈停止转动，则通电电流越大，安培力越大，螺旋弹簧形变也越大，B正确，不符合题意；
C．磁电式仪表的线圈通常是用铝框做骨架，把线圈绕铝框上，这样做的目的是为利用涡流而设计的，起电磁阻尼的作用，让指针快速指向稳定的平衡位置，C错误，符合题意；
D．乙图中电流方向a垂直纸面向内，b垂直纸面向外，由左手定则可知，a受力向下，b受力向上，则线框将逆时针转动，D错误，符合题意。
故选CD。
11．AC
【解析】
【详解】
A．设矩形线框长边为，短边为，甲线框刚进入磁场时做匀速运动，有
乙线框刚进入磁场时有
解得
A正确；
B．由以上分析可知，乙线框进入磁场时做减速运动，而甲线框做匀速运动，则乙线框完全进入磁场时的速度小于甲线框刚进入磁场时的速度，B错误；
CD．甲线框进入磁场过程中，克服安培力做功等于机械能减少量，则机械能减少量为
乙线框进入磁场过程中减少的机械能为
根据题意无法判断和的关系，故甲线框减少的机械能可能大于、小于、等于乙线框减少的机械能，C正确，D错误。
故选AC。
12．BD
【解析】
【详解】
AB．电流线圈串联在电路中，用户功率越大则电流越大，产生的磁强越强，则涡流越大，而电压线圈并联在电路中其电流与用户功率无关，电流大小不变，因此因其的涡流不变，，A错误，B正确；
C．由题意可知，交变磁场对涡旋电流的安培力推动铝盘转动，C错误；
D．当停止用电时，铝盘失去继续转动的动力，线圈转动切割切割永久磁铁产生电磁阻尼效果，避免由于惯性继续转动而带来计量误差，D正确。
故选BD。
13． 快 大 大 小
14． 消弱 小
【解析】
【详解】
直流电动机转动时产生的反电动势总要消弱电源电动势的作用；电动机有负载时比空载时产生的反电动势小．
【点睛】
本题关键明确电动机转动产生反电动势，阻碍电流，反电动势与原电动势越接进，电流越小，注意空载时产生的反电动势较大．
15．金属物
【解析】
【详解】
探头中有磁铁，当探头靠近金属物时，金属物中产生涡流。
16．线圈中通以高频交变电流时，待焊接的金属工件中就产生感应电流，由于焊缝口的接触电阻很大，放出的焦耳热很多，致使温度升的很高，将金属熔化，焊接在一起；
【解析】
【详解】
线圈中通以高频交变电流时，待焊接的金属工件中就产生感应电流，由于焊缝口的接触电阻很大，放出的焦耳热很多，致使温度升的很高，将金属熔化，焊接在一起；
17．见解析
【解析】
【详解】
当电磁铁被励磁之后，由于穿过运动的钢片的磁通量发生变化，铜片内将产生感应电流。根据楞次定律，感应电流的效果总是反抗引起感应电流的原因。因此铜片的摆动便因受到阻力而迅速停止，这就是电磁阻尼作用的结果。
18．（1）由b流向a；（2）；（3）圆盘中产生感应电流；但没有电流通过电阻R。圆盘中产生涡旋电流，沿半径方向没有电势差，故没有电流通过电阻R。
【解析】
【详解】
（1）根据右手定则可知，圆盘中电流由C流向D，所以通过电阻R的电流方向为由b流向a。
（2）将圆盘看成由无数细辐条并联组成，每根辐条产生的感应电动势相同。设在Δt时间内，辐条转过的角度为α，则
在此过程中辐条扫过的面积为
扫过面积对应的磁通量变化量为
根据法拉第电磁感应定律可得
（3）圆盘中产生感应电流；但没有电流通过电阻R。圆盘中产生涡旋电流，沿半径方向没有电势差，故没有电流通过电阻R。
